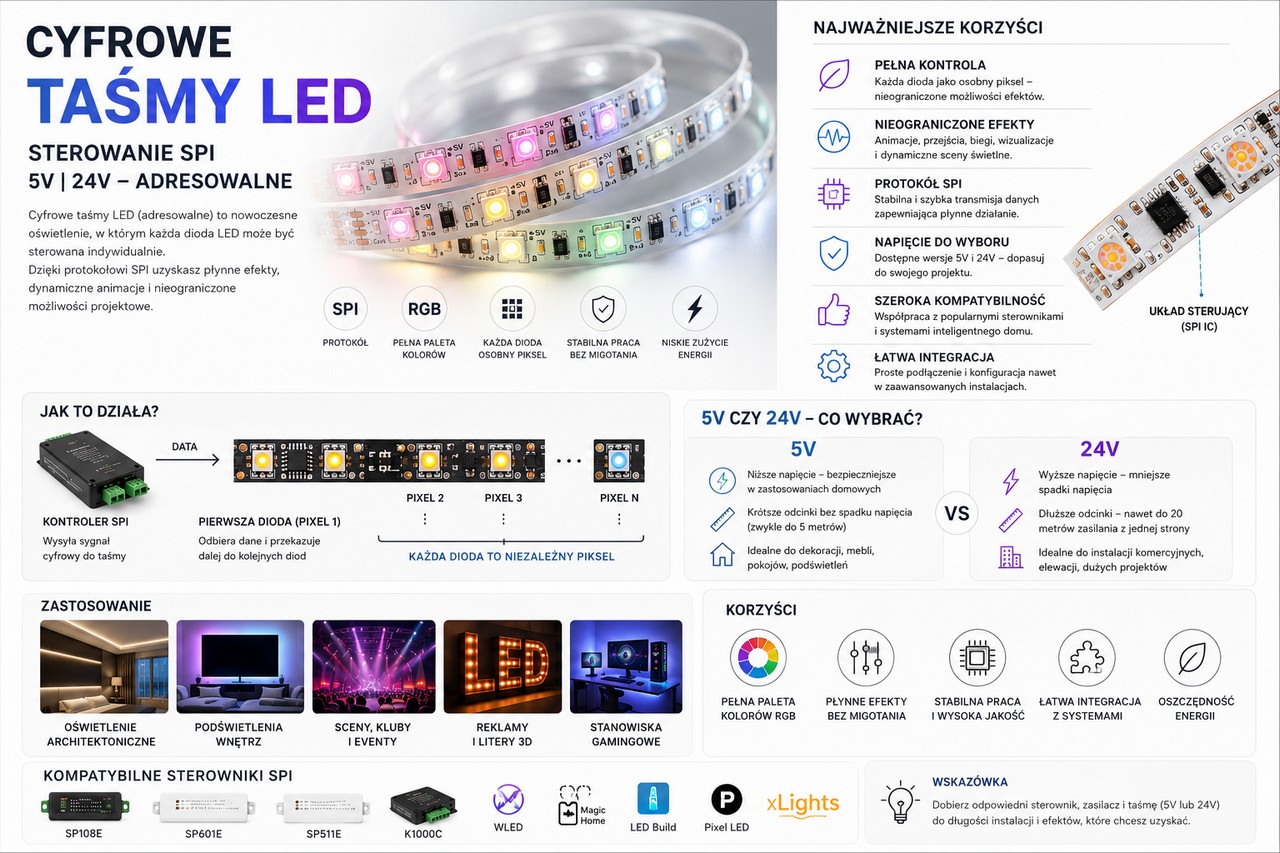

Czym są „cyfrowe” taśmy LED?
Cyfrowe (adresowalne) taśmy LED mają wbudowane układy scalone (IC) w każdym pikselu lub grupie diod. Każdy piksel odbiera strumień danych i odtwarza zadany kolor/jasność niezależnie od pozostałych — stąd efekty „chasing”, fale, matryce czy wizualizacje audio. Najpopularniejsze rodziny to układy jednoliniowe (WS2812B, SK6812, WS2815) oraz układy zegarowane (APA102/DotStar) komunikujące się przez magistralę przypominającą SPI. Taśmy 5V zwykle mają „1 piksel = 1 dioda 5050/2020”, a taśmy 12/24V często grupują kilka LED na jeden sterownik (np. 3–6 LED = 1 piksel logiczny).
Protokoły danych: jednoliniowe (NRZ) vs. zegarowane (SPI)
Jednoliniowe (NRZ) – WS2812B, SK6812 czy WS2815 przesyłają dane jednym przewodem z kodowaniem czasowym około 800 kb/s. Wymagają precyzyjnych timingów i stabilnych poziomów logicznych są bardzo popularne i tanie.
Zegarowane (SPI-like) – APA102 (DotStar) korzystają z osobnych linii DATA i CLK. Dzięki temu mogą pracować z większą prędkością i są mniej wrażliwe na niedokładności czasowe mikrokontrolerów, co zapewnia płynniejsze efekty wizualne.
Konsekwencje projektowe: układy zegarowane są bardziej odporne na „jitter” czasowy i łatwiej je prowadzić na dłuższych odcinkach (możliwość obniżenia/ustawienia częstotliwości zegara), natomiast układy jednoliniowe wymagają czystego sygnału 800 kHz i częściej potrzebują translatorów poziomów oraz starannego prowadzenia masy.
Kiedy stosować ledy cyfrowe 5V, a kiedy 12/24 V?
Taśma LED cyfrowa 5V: piksel po pikselu (WS2812B, SK6812, APA102)
Taśmy 5V oferują najwyższą rozdzielczość, gdzie każdy piksel odpowiada jednej diodzie LED. WS2812B i SK6812 działają w oparciu o jednoliniowy protokół NRZ, natomiast APA102 umożliwiają sterowanie zegarowane, co daje większą elastyczność. Pobór prądu przy pełnej bieli może sięgać 60 mA na piksel.
Taśmy LED adresowalne 12V i 24V:dłuższe odcinki, grupowanie LED i „backup data”
Adresowalne taśmy 12V, np. WS2815, oferują dodatkową linię danych, co zwiększa odporność na awarie. Taśmy 24V często opierają się na układach WS2811, gdzie jeden kontroler obsługuje grupę kilku diod, co ułatwia zasilanie na dłuższych odcinkach, kosztem mniejszej rozdzielczości.
Taśmy 5V sprawdzają się tam, gdzie potrzebna jest wysoka rozdzielczość efektów świetlnych, np. w dekoracjach lub instalacjach interaktywnych. Paski LED cyfrowe zasilane z 12V i 24V ułatwia budowę dłuższych instalacji bez dużych spadków napięcia i są preferowane w zastosowaniach architektonicznych i komercyjnych.
Poziomy logiczne i tłumienie zakłóceń
Układy WS2812B wymagają poziomu logicznego powyżej 0,7 VDD (około 3,5 V przy zasilaniu 5V). Oznacza to, że sterowanie bezpośrednio z układów 3,3V jest ryzykowne i zaleca się stosowanie translatorów poziomów. Dla dłuższych połączeń rekomendowane jest użycie różnicowych nadajników i odbiorników (RS-485).
Zasilanie, spadki napięcia i „power injection”
Przy długich odcinkach niezbędne jest wprowadzanie zasilania w kilku punktach (power injection), aby zminimalizować spadki napięcia. Projektując instalację należy obliczyć całkowity pobór prądu i przewidzieć odpowiednią ilość zasilaczy o dużym zapasie mocy.
Sterowanie i ekosystem: od MCU po sieć (Art-Net/sACN/DMX)
Do prostych projektów wystarczy mikrokontroler ESP8266/ESP32 z oprogramowaniem WLED. W większych instalacjach używa się protokołów scenicznych DMX512, Art-Net lub sACN, które pozwalają na integrację z konsolami oświetleniowymi i systemami multimedialnymi.
RGB vs. RGBW, częstotliwość PWM i jakość obrazu
Taśmy RGBW (np. SK6812 RGBW) zapewniają naturalniejszą biel i szerszą paletę barw pastelowych. APA102 dzięki szybszemu odświeżaniu są lepszym wyborem do projektów wymagających nagrań wideo, gdyż minimalizują migotanie.
