LED COB – co to jest, jak działa i gdzie się sprawdza?

Dlaczego technologia LED COB jest warta uwagi ?

W świecie oświetlenia LED od lat dominują rozwiązania typu SMD, a wcześniej DIP. Jednak w ostatnich latach technologia COB (Chip-on-Board) zdobywa coraz większe uznanie w zastosowaniach wymagających wysokiej wydajności, jednolitego światła i kompaktowych konstrukcji. CO więcej - producenci pasków LED, modułów reflektorów i systemów oświetlenia architektonicznego intensywnie inwestują w udoskonalenia COB: lepsze zarządzanie ciepłem, integrację z inteligentnym sterowaniem, czy miniaturyzację płytek.

Celem tego wpisu jest wyjaśnienie, czym jest COB, jakie są jego mocne i słabe strony, i jak (a kiedy) stosować go w paskach LED oraz modułach reflektorów.

Co to jest LED COB? Co oznacza skrót?

COB to skrót od Chip-on-Board. W kontekście LED oznacza to, że wiele małych chipów (diody na poziomie półprzewodnikowym) jest montowanych bezpośrednio na podłożu (substracie), zazwyczaj metalowym (np. aluminiowym) lub ceramicznym, w formie zwartego modułu o wspólnym obwodzie. W odróżnieniu od klasycznych diod SMD, w COB nie stosuje się osobnych obudowy  dla każdej diody ani typowych radiatorów dla każdej jednostki — chipy są bardzo ciasno rozmieszczone, często pokryte wspólną warstwą luminoforu (fosforu).

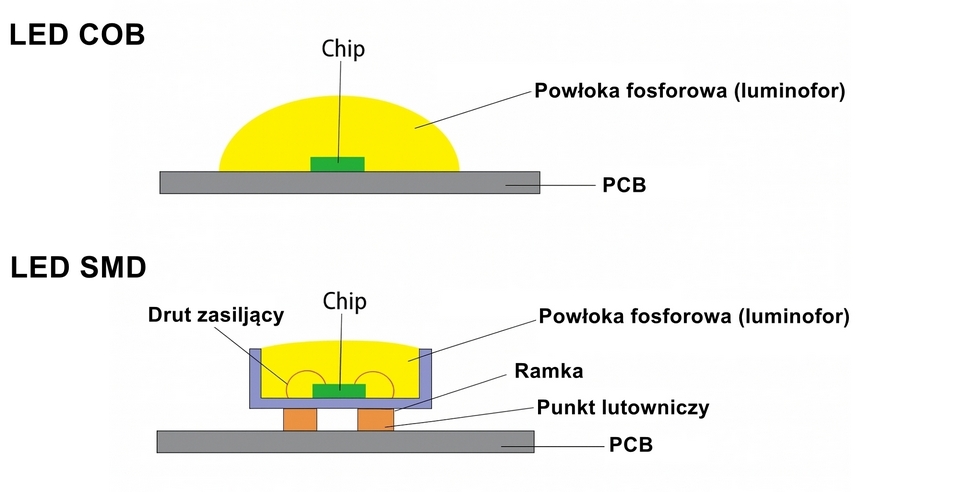

Rysunek 1. Porównanie budowy LED COB z LED SMD - źródło mylikeled.com

Kilka technicznych szczegółów:

• Liczba chipów w module COB bywa różna — od kilkunastu do kilkuset, zależnie od zastosowania.
• Układ elektryczny jest zwykle „płaski”: cały moduł COB ma tylko dwa przewody zasilające — niezależnie od liczby pojedynczych diod w module.
• Podłoże pełni kluczową rolę w przewodzeniu ciepła — stąd często stosuje się metal-core PCB (MCPCB) lub ceramikę.
• Nad chipami bywa nakładana warstwa fosforu, która konwertuje emitowane światło (np. niebieskie) na barwę ostateczną (biała, ciepła, itp.).

W efekcie, moduł COB zachowuje się jak „duża, jednolita dioda” o znacznej mocy i zwartej konstrukcji.

Zdjęcie 1. Przykład modułów COB PHILIPS SLM

Warto też wspomnieć o odmianach i wariantach:

• MCOB – Multiple Chip-on-Board, czyli połączenie kilku modułów COB w jednym module lub strukturze wyższego poziomu.
• Micro-COB / mini-COB – wersje miniaturowe stosowane np. w panelach LED czy wyświetlaczach o małym kroku.

Najważniejsze zalety technologii LED COB

COB łączy w sobie wiele atutów, które w konkretnych zastosowaniach dają przewagę nad alternatywami. Oto najważniejsze:

• Jednolite światło, bez „punktów”
  Gęste rozmieszczenie chipów sprawia, że światło wydaje się jednolitą smugą, bez widocznych kropek charakterystycznych dla pasków SMD.

• Efektywność świetlna i wydajność lumen/wat
  Mniej strat optycznych, więcej światła z dostępnej mocy. W branży mówi się, że COB może być o 20–30 % jaśniejszy przy tej samej mocy niż klasyczne paski LED.

• Lepsze zarządzanie ciepłem (chłodzenie)
  Scalenie chipów i kontakt z substratem (aluminium, ceramika) pozwala efektywnie rozpraszać ciepło — co wydłuża żywotność.

• Prostszy układ elektryczny
  Tylko dwa przewody zasilające moduł – brak skomplikowanych ścieżek dedykowanych dla każdej diody.

• Kompaktowość
  Wysoka moc w małej powierzchni – możliwość zastosowania w ograniczonych przestrzeniach projektowych.

• Mniej połączeń lutowanych, mniej awarii
  Mniej punktów lutowania oznacza mniejsze ryzyko uszkodzeń mechanicznych lub złych kontaktów.


Dodatkowe aspekty, które zyskują znaczenie w nowszych wersjach COB:

• Wysoki współczynnik oddawania barw (CRI > 90) — niektóre paski COB oferują lepsze odwzorowanie kolorów niż standardowe.
• Elastyczność i możliwości formowania — COB w elastycznych taśmach (flex) umożliwia oświetlenie zakrzywionych powierzchni.
• Integracja ze smart systemami — coraz częściej spotyka się COB w taśmach adresowalnych, z regulacją temperatury barwowej czy systemami sterowania.

Wady i ograniczenia technologii COB

 Jak każda technologia, COB nie jest idealny. Oto kluczowe wyzwania, ograniczenia lub pułapki:

• Koszt produkcji i stratność w produkcji
  Proces pakowania wielu chipów bezpośrednio na podłoże i ich równomierne krycie fosforem wymaga precyzji. Wysoki odsetek  wadliwych egzemplarzy i duże wymagania technologiczne powodują, że koszty jednostkowe mogą być wyższe niż w przypadku SMD.
• Ograniczona kontrola wiązki (beam shaping)
  Moduły COB często emitują szeroko rozproszoną wiązkę — by uzyskać silne ogniskowanie, potrzebne są dodatkowe soczewki, reflektory lub optyka wspomagająca.

• Trudności w naprawach
  Jeśli część chipów ulegnie awarii, trudno wymienić pojedynczy element — często trzeba wymienić cały moduł.

• Zmiany kolorystyczne i dyspersja fosforu
  Dobre krycie warstwy fosforu jest kluczowe dla jednolitości barwy; niedoskonałości prowadzą do niejednorodności i „łat” kolorystycznych.

• Ograniczenia długości bez tłumienia napięcia
  W paskach COB trzeba dbać o spadki napięcia na długich odcinkach — jeżeli zasilanie prowadzone jest jednostronnie, może pojawić się zjawisko ciemniejących końców taśmy. W porównaniu do niektórych rozwiązań SMD (np. zoptymalizowanych układów) jest to wyzwanie konstrukcyjne.

• Ograniczenia w funkcjach RGB lub wielokanałowych
  Ponieważ lampa COB ma tylko dwa przewody zasilające (niezależnie od liczby chipów), uzyskanie dynamicznych efektów barw RGB wymaga osobnych warstw lub bardziej złożonych układów, co komplikuje konstrukcję.

• Ryzyko przegrzewania przy niewłaściwym projekcie cieplnym
  Choć obsługa ciepła jest jedną z zalet COB, w praktyce, jeśli projekt radiatora lub układu odprowadzania ciepła jest zaniedbany, moduł może się nagrzewać nadmiernie i pracować w warunkach pogorszonej wydajności.


Zastosowanie COB w taśmach LED

Taśma LED COB (flex lub rigid-flex) to obecnie jeden z najdynamiczniej rozwijających się obszarów zastosowań. Poniżej omówienie najważniejszych cech, wyzwań i trendów.

Jak działa taśma LED COB ?

Pasek COB składa się z zwartego modułu chipów LED na elastycznym lub półsztywnym podłożu, krytego warstwą fosforu, często z zabezpieczeniem (np. silikonowym lub warstwą ochronną). Ścieżki prądowe łączą cały moduł w sieć prostą lub równoległą. Źródła branżowe podają, że na metr taśmy COB może przypadać 300–500 (lub więcej) chipów — co eliminuje efekt „kropek światła”.

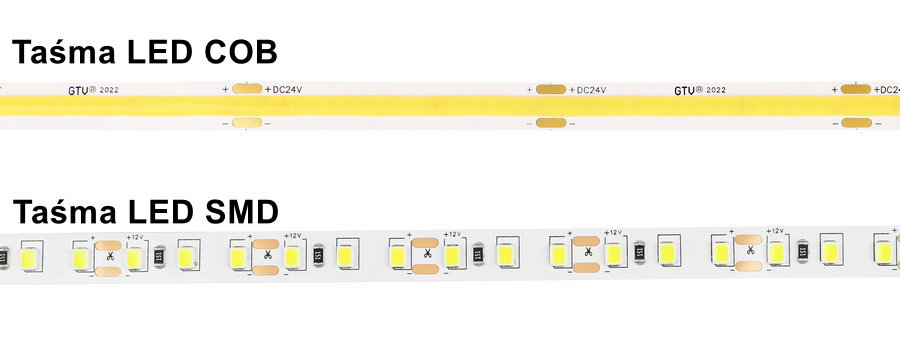

Zdjęcie 2. Porównanie wyglądu taśmy LED COB z taśmą LED SMD

Jednym z kluczowych elementów konstrukcyjnych jest termin cięcia. W przypadku niektórych pasków COB można je przycinać co pewien odcinek (np. co 25–50 mm), co wymaga odpowiednich punktów cięcia i zabezpieczeń.

Jednym z najnowszych rozwiązań na rynku jest technologia określana jako „Cut Anywhere COB”, spotykana również pod nazwą „Cut-Cut”. W odróżnieniu od klasycznych taśm, w których miejsca cięcia są wyraźnie zaznaczone (np. co 25–50 mm), tutaj producent deklaruje możliwość przycinania taśmy praktycznie w dowolnym miejscu na jej długości.

W praktyce oznacza to, że choć taśmę rzeczywiście da się skrócić z dużą elastycznością, nadal warto pamiętać o ograniczeniach konstrukcyjnych. Nawet w wersjach „Cut Anywhere” pojawiają się punkty lutownicze i ścieżki przewodzące, które pełnią kluczową rolę w zachowaniu ciągłości elektrycznej. Nieumiejętne cięcie w niewłaściwym miejscu może spowodować przerwanie toru prądowego lub nierównomierne rozłożenie obciążenia, co z kolei skraca żywotność taśmy. Dlatego mimo marketingowych haseł o „dowolnym miejscu cięcia”, w praktyce należy stosować się do wytycznych producenta i wykorzystywać zalecane miejsca lutowania.

Rozwiązania typu „Cut Anywhere COB” to ciekawy krok w stronę większej swobody projektowej – pozwalają precyzyjnie dopasować długość taśmy do konkretnej instalacji, eliminując widoczne przerwy w świetle. Jednak dla zachowania trwałości i bezpieczeństwa instalacji najlepiej traktować je jako narzędzie ułatwiające montaż, a nie jako całkowite odejście od zasad ostrożności przy cięciu taśm LED. W momencie pisania artykułu testowane przez nas  taśmy Cut-Cut charakteryzowały się gorszą wydajnością świetlną w porównaniu klasycznych taśm LED COB.

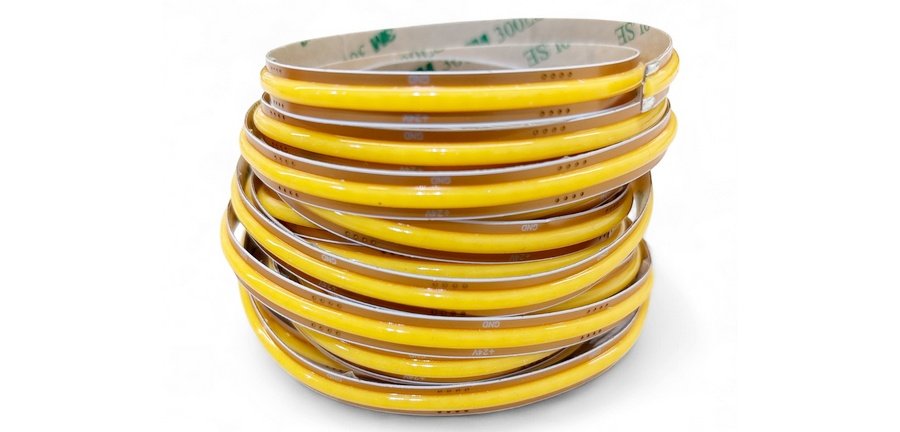

Zdjęcie 3. Przykład taśmy LED COB free cut z oferty UNILED

Zalety taśm COB

• Równe światło – brak punktów — najbardziej ceniona cecha w zastosowaniach dekoracyjnych i estetycznych.
• Wyższa jasność przy tej samej mocy — pozwala ograniczyć zużycie energii lub liczbę modułów.
• Możliwość instalacji w zakrzywionych lub trudnych kształtach dzięki elastyczności.
• Dobre oddawanie barw — możliwe do osiągnięcia CRI > 90.
• Dostępność wersji wodoodpornych (IP65, IP67) — można stosować na zewnątrz lub w miejscach wilgotnych.

Wyzwania i ograniczenia dla pasków COB

• Spadki napięcia i równość jasności — szczególnie w dłuższych odcinkach, jeśli zasilanie prowadzone jest jednostronnie.
• Trudności z przycinaniem i modularnością — każdy segment COB jest bardziej złożony niż klasyczny panel SMD.
• Koszty wyższe niż u standardowych taśm LED — przy inwestycjach w większą ilość.
• Problemy z chłodzeniem — jeśli taśma jest osadzona na złym podłożu (niskim przewodnictwie cieplnym), może się przegrzać.
• Mniej elastyczności w konfiguracjach RGB lub efektach dynamicznych (jak wspomniano wcześniej).

Trendy i nowinki w paskach COB

• „Long-Run COB” / taśmy jednolite na całej długości — producenci rozwijają wersje pasków, które mogą pracować jednolicie na większych długościach, minimalizując efekty ciemniejących końców.
• Integracja z systemami smart home / IoT — niektóre paski COB mają wbudowaną elektronikę sterującą, komunikację Bluetooth, Wi-Fi itp.
• Zastosowanie w oświetleniu architektonicznym i dekoracyjnym — coraz częściej COB taśmy używane są do efektów świetlnych w elewacjach, sufitach podwieszanych, wnękach.
• Kombinacje COB + optyki liniowej — zastosowanie modułów COB z dodatkowym dyfuzorem lub paskami optycznymi, aby uzyskać równomierny efekt przy minimalnych stratac h.


• Sprawdź naszą ofertę taśm LED COB 12V
• Sprawdź naszą ofertę taśm LED COB 24V

Zastosowanie COB w modułach reflektorów i oprawach typu downlight / spotlight

Technologia COB znajduje szerokie zastosowanie nie tylko w taśmach LED, ale także w modułach, które stosowane są np. w reflektorach czy oprawach oświetleniowych.

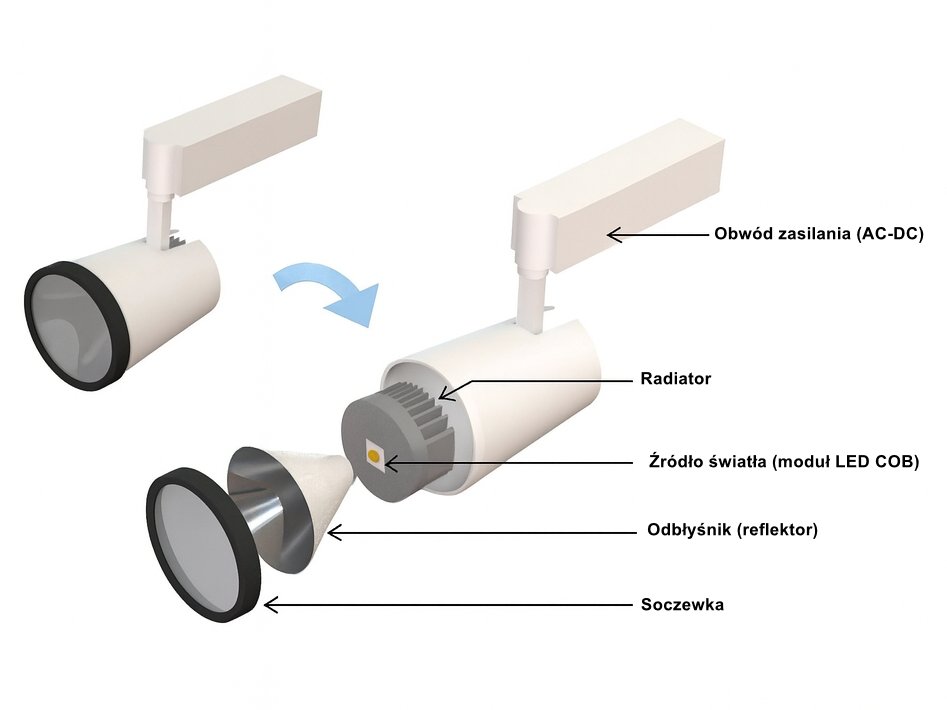

Rysunek 2. Budowa reflektora oświetleniowego z modułem COB - źródło led-ld.nichia.co.jp

Dlaczego moduły LED COB dobrze sprawdzają się reflektorach i oprawach oświetleniowych ?

• Duża moc w małej jednostce
  W reflektorach typu spotlight, downlight, lampach ulicznych czy scenicznych potrzebujemy często kompaktowego źródła, które dostarczy dużą ilość światła. COB pozwala to osiągnąć w zwartej formie.
• Lepsza kontrola termiczna
  W oprawach zamkniętych, gdzie przestrzeń chłodząca jest ograniczona, dobra dystrybucja ciepła przez podłoże COB daje przewagę.
• Mniej strat ścieżek – lepsza trwałość
  Mniej punktów lutowania i prostsze połączenia zwiększają odporność na drgania, naprężenia mechaniczne, wilgoć.
• Jasność i jakość światła
  COB może dawać bardzo wysokie natężenia światła z dobrej jakości barwą, co jest ważne np. w oświetleniu ekspozycji, estradowym czy sklepach.

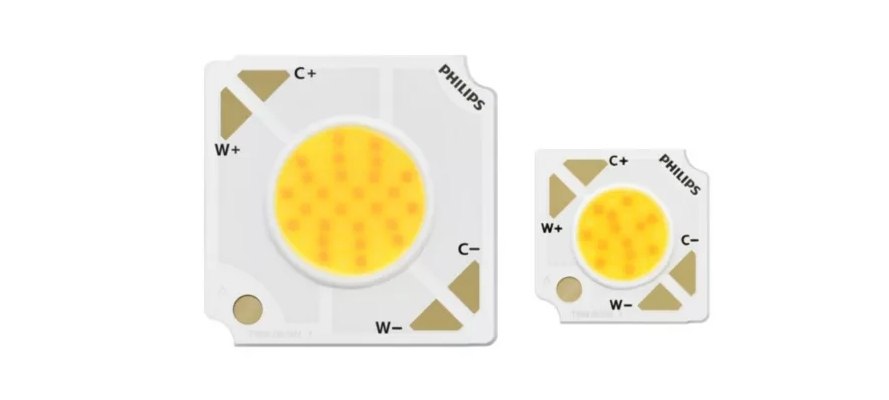

Zdjęcie 4. Przykład modułów COB PHILIPS Fortimo Tunable White

Wyzwania i aspekty konstrukcyjne

• Optyka wymagana Sam moduł COB daje szeroką wiązkę — w reflektorach potrzebna jest optyka (soczewki, reflektory) do kształtowania światła w żądanym kącie. Projekt optyki staje się krytyczny.
• Temperatura pracy / chłodzenie Duże moce generują znaczną ilość ciepła, które trzeba skutecznie odprowadzić z tyłu modułu (radiator, kanały cieplne).
• Sterowanie (dławiki, driver LED) Wysokoprądowe sterowniki i stały prąd muszą być odpowiednio dobrane, by uniknąć migotania, strat.
• Jednolitość średnicy światłaW większych oprawach – jeśli stosuje się kilka modułów COB – trzeba dbać, by światła ich się przenikały bez zauważalnych granic.

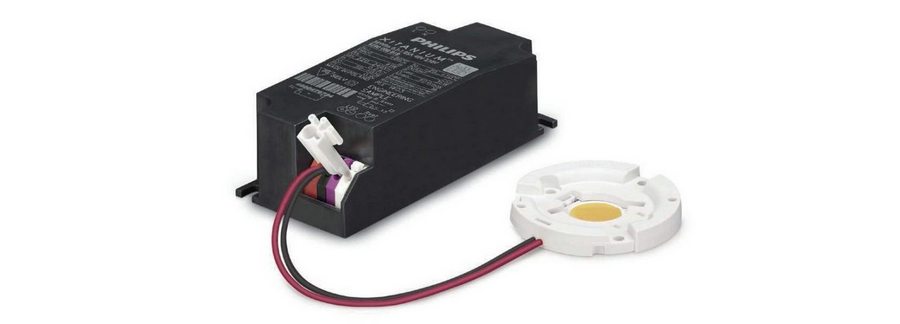

Zdjęcie 5. Zasilacz stałoprądowy (LED Driver) jako źródło zasilania dla modułu COB

• Sprawdź naszą ofertę zasilaczy stałoprądowych
• Sprawdź naszą ofertę modułów COB

Przykład konstrukcji / praktyczne uwagi

Firma Nichia opublikowała dokument „Design Considerations for COB Series LED-based Spotlights”, w którym omawia kwestie takie jak rozmieszczenie ciepła, zarządzanie temperaturą złącza, dobór optyki, a także wyzwania dotyczące równomierności pola świetlnego w oprawach COB. Podobne wskazówki inżynierskie opublikował PHILIPS dla swoich modułów SLM szeroko stosowanych przez Polskich producentów reflektorów LED.

W praktyce projektanci opraw często stosują:

• moduły COB przymocowane termicznie do dużych radiatorów aluminiowych lub struktur stalowych,
• powierzchnie odbłyśników lub reflektorów dopasowane do specyfiki źródła światła,
• systemy chłodzenia aktywnego (np. wentylatory) w przypadku lamp przemysłowych,
• dodatkowe warstwy dyfuzyjne lub elementy optyczne, by ujednolicić światło i zminimalizować olśnienie.

Przyszłość technologii COB — trendy i możliwe kierunki rozwoju

Patrząc na dynamikę rynku oświetlenia, można wyróżnić kilka ciekawych kierunków, w których technologia COB może się rozwijać:

• Udoskonalenie wydajności optycznej poprzez nanostruktury i metapowierzchnie W najnowszych badaniach nad diodami GaN i µLED stosuje się struktury typu metasurface lub warstwy rozpraszające, by lepiej kierować światło i zwiększać jego wydobycie. Takie podejścia będą przenikać także do COB, by zmniejszyć straty optyczne i poprawić kierunkowość.
• Miniaturyzacja i ultra-mikro COB / µCOB Im mniejsze moduły, tym mniejszy krok w wyświetlaczach lub oświetleniu precyzyjnym (np. światła dekoracyjne, akcentowe). Technologie przejścia do ultra-gęstych struktur już są badane.
• Lepsze materiały termiczne i chłodzenie pasywne
  Wprowadzenie podłoży o wysokiej przewodności cieplnej (ceramika, grafen, węgliki) oraz struktur wewnętrznych kanałów cieplnych.
• Integracja elektroniki sterującej Moduły COB z wbudowanymi przetwornicami, czujnikami temperatury, sterownikami ściemniania i komunikacją (Bluetooth, Wi-Fi) — elementy „inteligentnego światła”.
• Hybride COB + optyki adaptacyjne / dynamiczne Systemy, które adaptują optykę (np. zmienna soczewka, refrakcja) w zależności od kontekstu, by dopasować kąt padania światła.
• Zastosowania w specjalistycznych warunkach COB w oświetleniu medycznym, roślinnym, UV-LED, w przemyśle kosmetycznym — tam, gdzie wymagane są specyficzne barwy lub spektroskopy światła.
• Ekologia i recyclability Projektowanie modułów COB tak, by łatwiej było je demontować, segregować i recyklingować komponenty LED i materiały wspólne.

Czy warto korzystać z technologii LED COB przy planowaniu oświetlenia?

Technologia LED COB jest jednym z kluczowych trendów w nowoczesnym oświetleniu — łączy w sobie wysoką wydajność, kompaktowość i estetykę jednolitego światła. Ma szczególne zastosowanie tam, gdzie liczy się jakość i wygląd (np. wnętrza handlowe, ekspozycje, oświetlenie dekoracyjne) oraz tam, gdzie wymagana jest duża moc w małych modułach (reflektory, lampy LED).

Jednak aby w pełni wykorzystać zalety COB, trzeba starannie zaprojektować układ chłodzenia, optykę i dobór zasilania. W wielu sytuacjach klasyczne rozwiązania SMD lub hybrydowe mogą być bardziej opłacalne.
