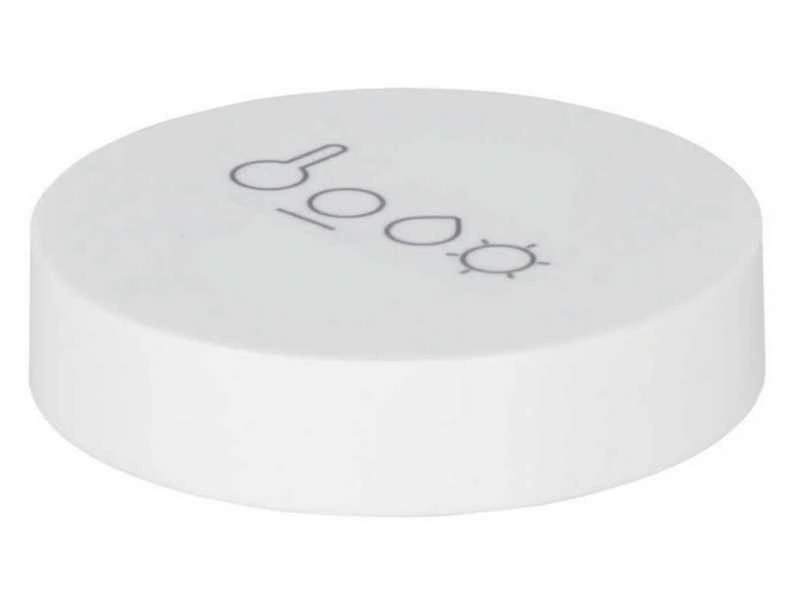

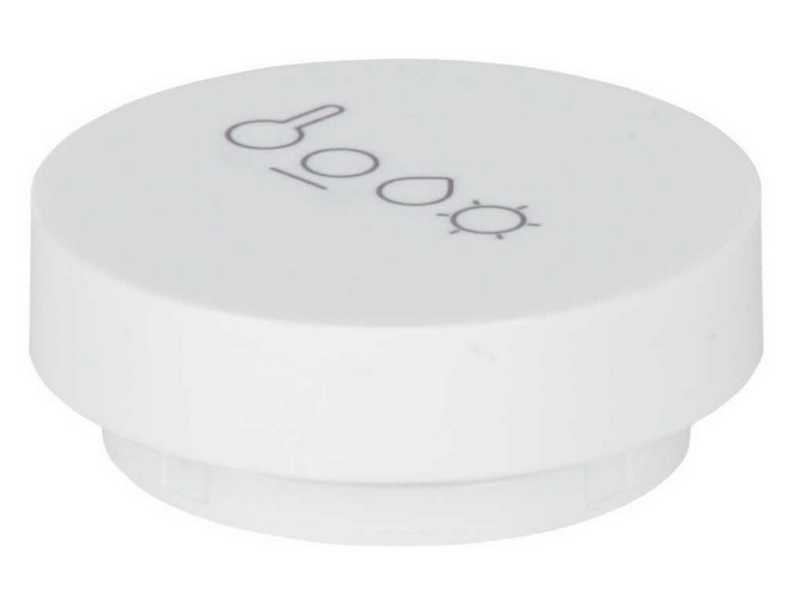

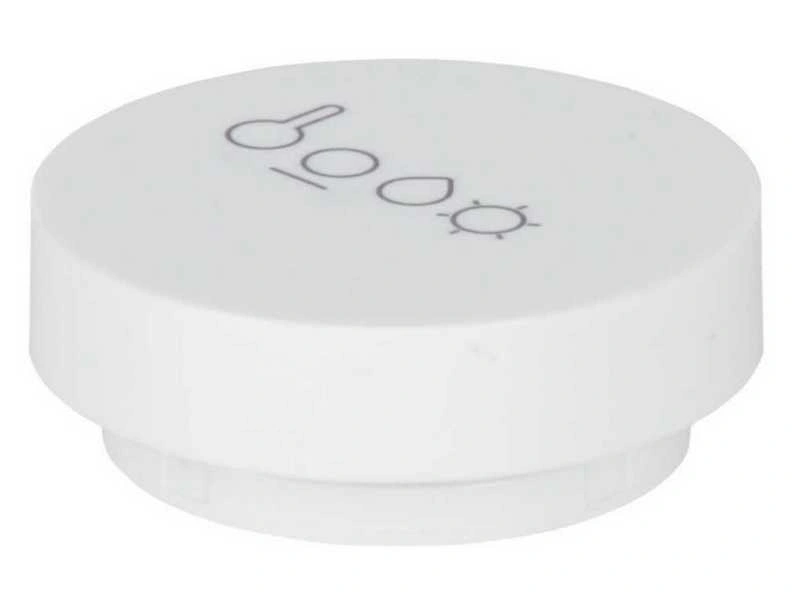

RCM-21 MULTISENSOR Z PODSTAWKĄ MAGNETYCZNĄ

Czujnik RCM-21 umożliwia pomiar takich wielkości fizycznych jak: temperatura, wilgotność, ciśnienie oraz natężenie oświetlenia. Wyniki pomiarów są przesyłane do kontrolera EFC-01 i wyświetlane w aplikacji mobilnej. Poprzez funkcje logiczne czujnik może brać udział w automatyzacji procesów sterowania różnymi urządzeniami w instalacjach domowych. RCM-21 bazuje na cyfrowych czujnikach wbudowanych w urządzenie. Czujnik może być zasilany z baterii lub z zewnętrznego źródła napięcia (6 ÷ 24 V AC/DC) poprzez specjalną podstawkę zasilającą (PCL-21). W przypadku zasilania zewnętrznego możliwa jest konfiguracja czujnika (operacja ta nie jest dostępna przy zasilaniu bateryjnym). Dodatkowa podstawka magnetyczna umożliwia szybki montaż i gwarantuje pełną mobilność czujnika. Stopień ochrony obudowy (IP20) determinuje stosowanie czujnika tylko wewnątrz pomieszczeń.

Cechy funkcjonalne produktu:

• pomiar temperatury, wilgotności, ciśnienia oraz natężenia oświetlenia w systemie EXTA LIFE,
• pomiary w oparciu o czujniki wbudowane,
• możliwość aktualizacji oprogramowania,wizualizacja zmierzonych wartości w aplikacji mobilnej,
• zasilanie bateryjne lub z zewnętrznego źródła zasilania (podstawka PCL-21),
• szybki montaż,sterowanie urządzeniami EXTA LIFE poprzez funkcje logiczne,
• możliwość konfiguracji (tylko przy zasilaniu zewnętrznym),



Specyfikacja techniczna:

• Znamionowe napięcie zasilania:

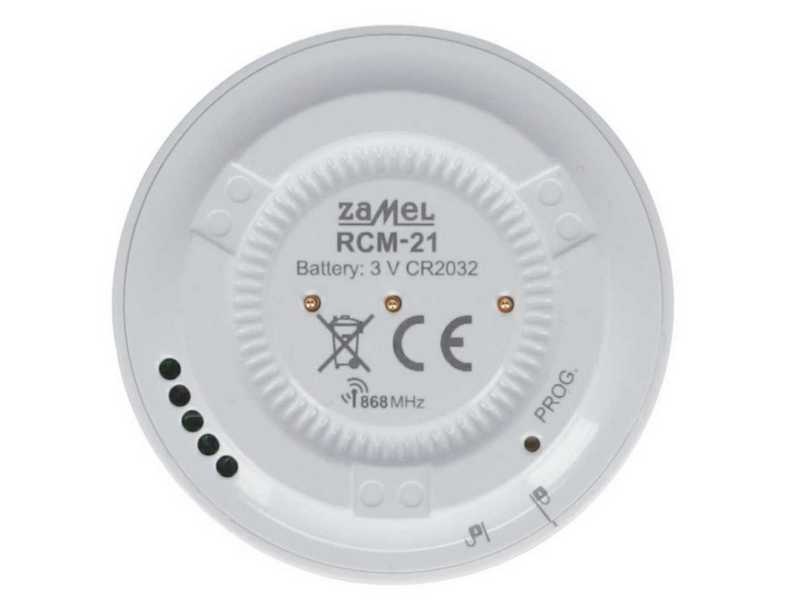

  - 3,0 V (wewnętrzna bateria CR2032)
  - 6 ÷ 24 V AC / DC (zewnętrzne źródło napięcia)
• Podłączenie zewnętrznego źródła napięcia: tylko poprzez podstawkę zasilającą PCL-21
• Maksymalny pobór mocy: 0,2 W
• Moc nadawania: ERP<20 mW
• Transmisja: radiowa – 868,5 MHz
• Żywotność baterii: do 2 lat*
• Sposób transmisji:
  - tylko nadawanie (przy zasilaniu bateryjnym)
  - nadawanie / odbieranie (przy zasilaniu zewnętrznym)
• Zasięg działania: do 300 m w terenie otwartym**
• Możliwość zwiększenia zasięgu: tak – poprzez retransmiter REP-21
• Współpraca z elementami systemu: tylko z kontrolerem EFC-01***
• Mierzone wielkości fizyczne:
  - temperatura,
  - wilgotność względna,
  - ciśnienie bezwzględne / względne,
  - natężenie oświetlenia
• Zastosowane sensory pomiarowe: cyfrowe – wbudowane w czujnik
• Zakres pomiaru temperatury: -30 ÷ +60 °C
• Histereza dla temperatury: 0,3 ÷ 30 °C (ustawiana z krokiem 0,1 °C)
• Zakres pomiaru wilgotności: 0 ÷ 99 %
• Histereza dla wilgotności: 1 ÷ 99 % (ustawiana z krokiem 1 %)
• Zakres pomiaru ciśnienia: 260 ÷ 1260 hPa
• Histereza dla ciśnienia: 1 ÷ 100 hPa (ustawiana z krokiem 1 hPa)
• Zakres pomiaru natężenia oświetlenia: 0 ÷ 100.000 lx
• Histereza dla natężenia oświetlenia: 1 ÷ 100% (ustawiana z krokiem 1%)
• Częstotliwość pomiarów: 1 ÷ 6480 s
• Sygnalizacja transmisji: tak – dioda LED
• Konfiguracja wybranych parametrów: tak – tylko przy zasilaniu zewnętrznym (podstawka PCL-21)
• Możliwość aktualizacji oprogramowania: tak
• Stopień ochrony obudowy: IP20
• Montaż: dowolny – tylko wewnątrz pomieszczeń
• Sposób montażu:

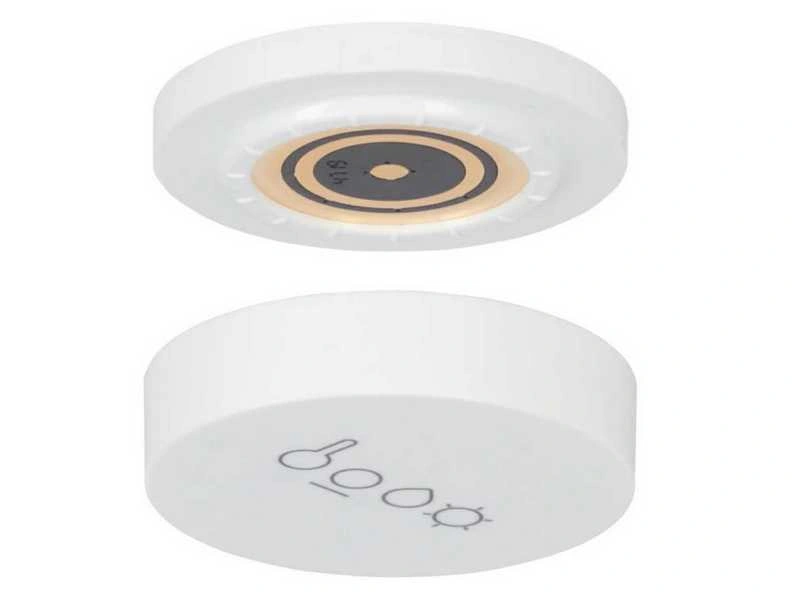

  - podstawka magnetyczna – montaż za pomocą taśmy dwustronnej
  - opcjonalnie: umieszczenie w podstawce zasilającej PCL-21 (podstawka montowana za pomocą dwóch wkrętów)
• Temperaturowy zakres pracy: -10 ÷ +55 °C
• Wymiary: Ø 50 mm, wysokość:13 mm (19 mm z podstawką magnetyczną)
• Waga: 35g

*Trwałość baterii w dużej mierze zależy od ustawień czujnika RCM-21 (histereza oraz częstotliwość pomiarów) oraz od temperatury pracy. Podana żywotność dotyczy domyślnych ustawień czujnika oraz pracy w temperaturze zbliżonej do pokojowej.
**Podany zasięg działania dotyczy przestrzeni otwartej oraz warunków idealnych bez przeszkód oraz bez zewnętrznych sygnałów zakłócających. Jeżeli pomiędzy czujnikiem a kontrolerem znajdują się przeszkody lub źródła mocnych sygnałów zakłócających to należy przewidzieć zmniejszenie podanego przez producenta zasięgu, które w niektórych sytuacjach może dochodzić do 90%. Dotyczy to także sytuacji, gdy czujnik zostanie zamontowany na powierzchni metalowej lub w metalowej rozdzielnicy. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.
***Współpraca z odbiornikami EXTA LIFE jest możliwa tylko poprzez funkcje logiczne
