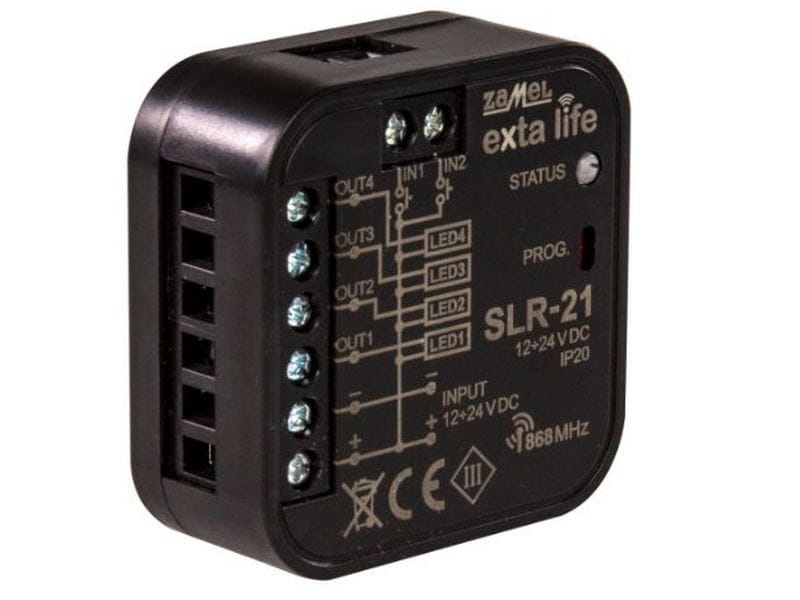

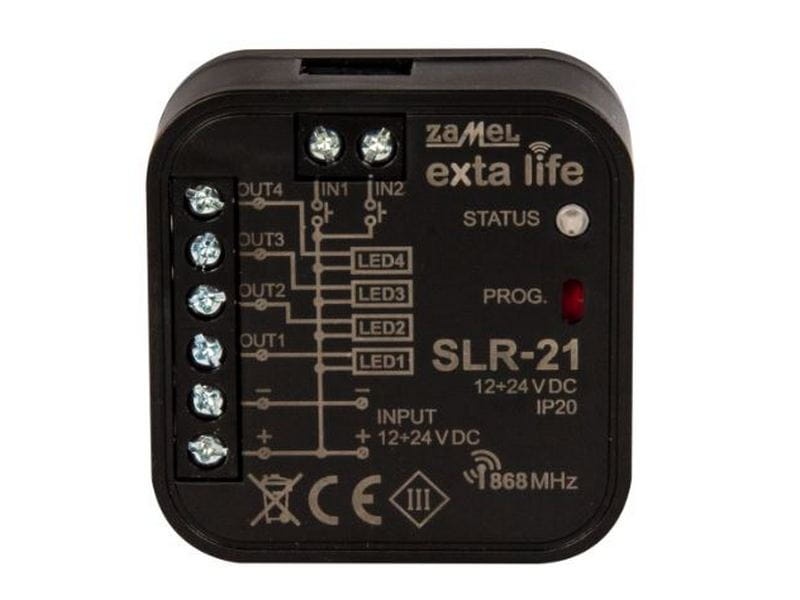

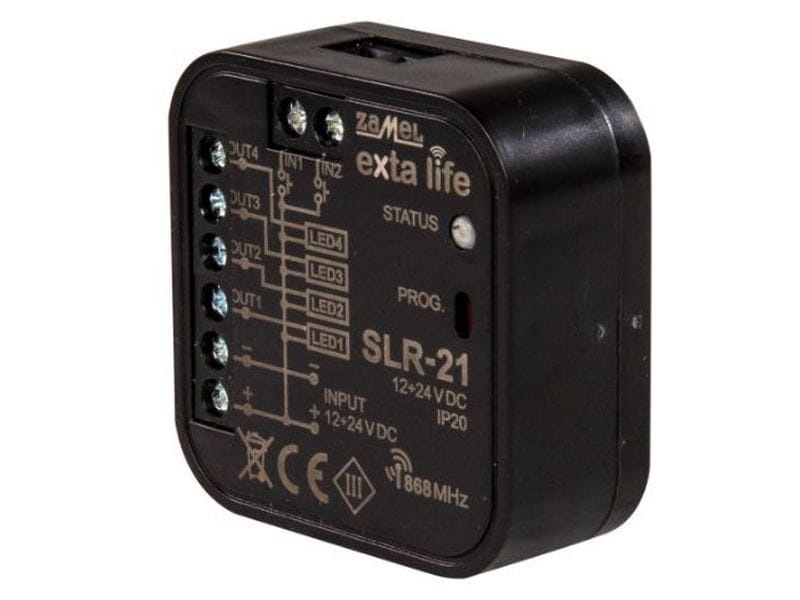

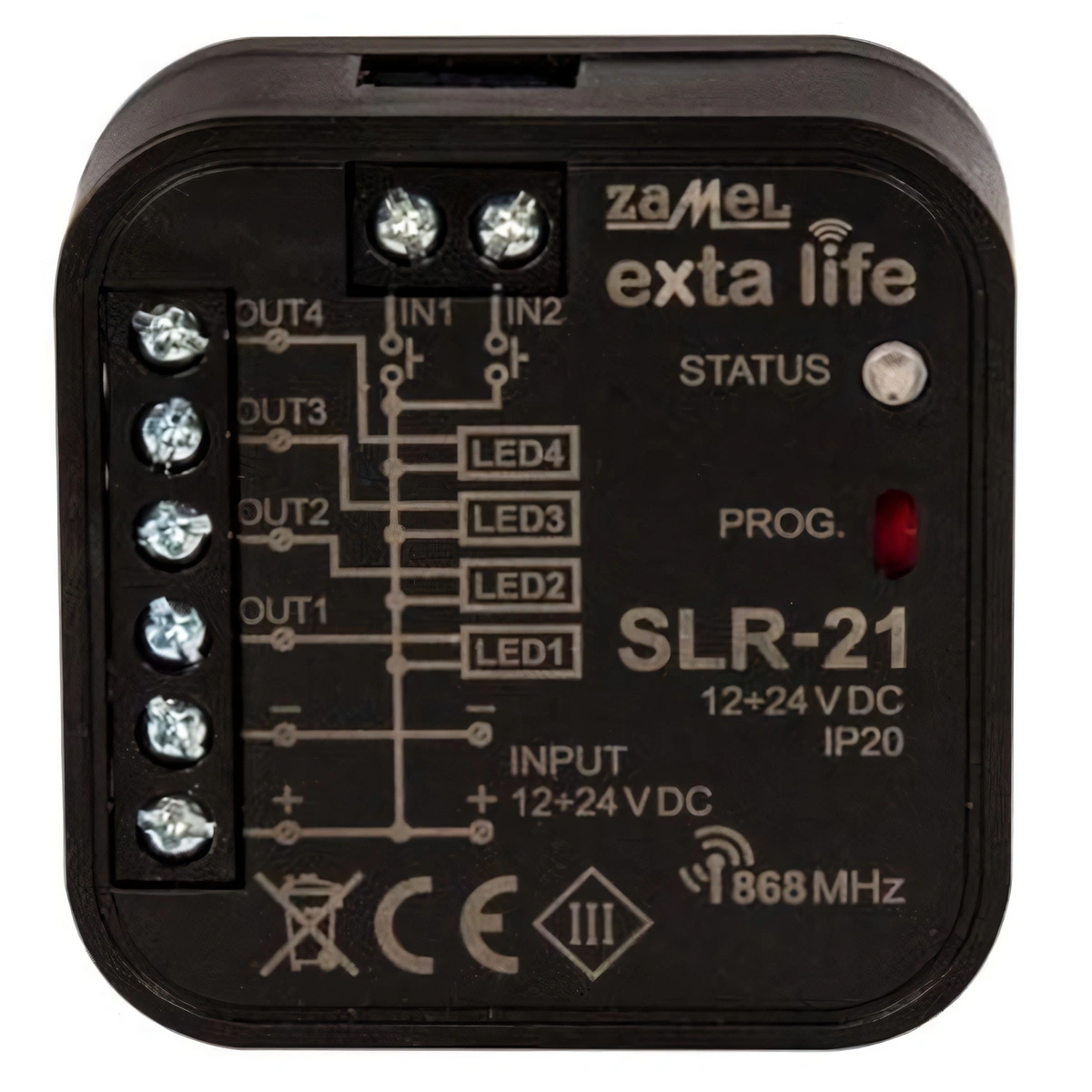

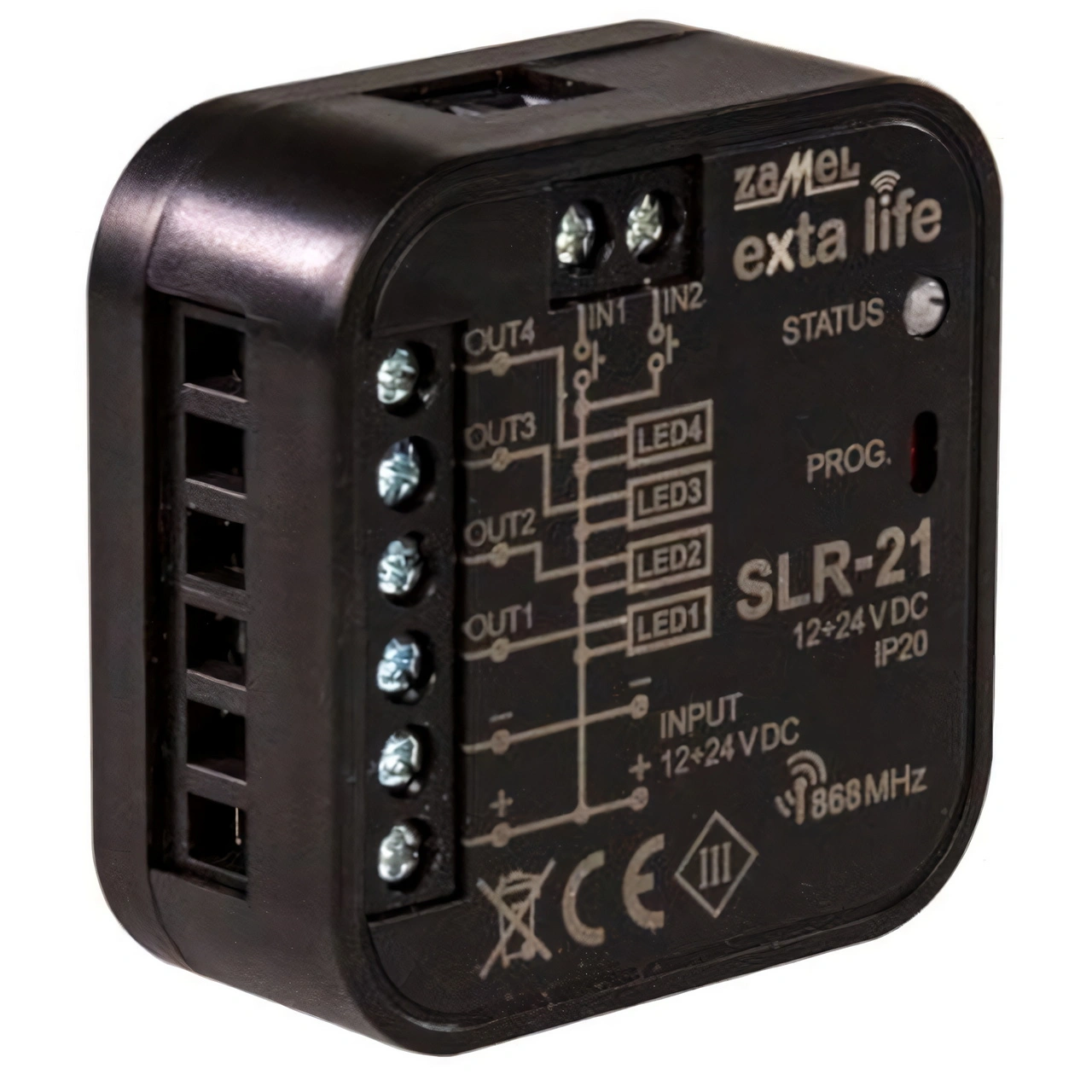

Sterownik LED 4-kanałowy ZAMEL SLR-21 12–24V 4×4A EXTA LIFE

ZAMEL SLR-21 to 4-kanałowy sterownik LED systemu EXTA LIFE przeznaczony do niezależnego sterowania czterema obwodami jednokolorowego oświetlenia LED MONO 12–24 V DC. Każdy kanał umożliwia włączanie, wyłączanie oraz płynną regulację jasności za pomocą PWM.

Sterownik może być obsługiwany radiowo przez kompatybilne nadajniki EXTA LIFE, przewodowo przez wejścia IN1 i IN2 oraz z aplikacji po połączeniu z kontrolerem EXTA LIFE EFC-01. Maksymalne obciążenie wynosi 4 A na każdy kanał i 16 A łącznie.

Najważniejsze korzyści SLR-21

• 4 niezależne kanały LED MONO – osobne sterowanie czterema obwodami jednokolorowych taśm lub innych kompatybilnych odbiorników LED 12–24 V DC.
• Regulacja jasności PWM – każdy kanał pozwala włączać, wyłączać, rozjaśniać i ściemniać podłączone oświetlenie.
• 4 A na kanał – maksymalna łączna obciążalność wszystkich czterech kanałów wynosi 16 A.
• Dwukierunkowa transmisja radiowa 868,5 MHz – współpraca z kompatybilnymi urządzeniami systemu EXTA LIFE.
• Obsługa z aplikacji – po współpracy z kontrolerem EFC-01 możliwy jest podgląd aktualnego stanu wyjść i konfiguracja sterownika.
• 2 wejścia przewodowe IN1 i IN2 – możliwość podłączenia łączników monostabilnych lub bistabilnych.
• Zasięg do 230 m – wartość określona przez producenta dla terenu otwartego.
• Montaż w puszce Ø60 mm – producent zaleca zastosowanie puszki pogłębionej lub kieszeniowej.

4 niezależne kanały do jednokolorowych taśm LED

SLR-21 posiada cztery wyjścia OUT1–OUT4. Każde z nich może sterować osobnym obwodem jednokolorowego oświetlenia LED. Dzięki temu jeden moduł może obsługiwać cztery niezależne strefy lub odcinki taśmy LED MONO.

SLR-21 nie jest sterownikiem RGBW. Cztery wyjścia służą do niezależnego sterowania czterema obwodami MONO. Do sterowania taśmą RGBW producent przewiduje osobny sterownik systemu EXTA LIFE.

Ściemnianie PWM i obciążenie 4 × 4A

Wyjścia SLR-21 wykonano na tranzystorach MOSFET. Regulacja jasności odbywa się metodą PWM ze sterowaniem potencjałem „–”. Sterownik jest przeznaczony do źródeł światła zasilanych napięciem stałym 12–24V DC.

Maksymalne obciążenie pojedynczego kanału wynosi 4 A, natomiast łączny prąd wszystkich kanałów nie może przekroczyć 16 A. Odpowiada to maksymalnie 48 W na kanał przy 12V lub 96W na kanał przy 24V, przy zachowaniu limitów prądowych sterownika.

• 12V DC: do 48 W na kanał, do 192 W łącznie
• 24V DC: do 96 W na kanał, do 384 W łącznie

Zasilacz oraz przekroje przewodów należy dobrać do sumarycznego poboru prądu wszystkich podłączonych obwodów LED.

Sterowanie radiowe EXTA LIFE 868,5 MHz

SLR-21 komunikuje się z urządzeniami EXTA LIFE w paśmie ISM 868,5 MHz. Transmisja jest dwukierunkowa, a producent podaje zasięg do 230 m w terenie otwartym. Kodowanie komunikacji wykorzystuje algorytm oparty na kluczu 128-bitowym.

Sterownik może współpracować z kompatybilnymi nadajnikami EXTA LIFE. W pamięci urządzenia można zaprogramować maksymalnie 96 par przycisków, sumarycznie dla wszystkich kanałów.

Sterowanie z aplikacji przez kontroler EFC-01

SLR-21 nie jest samodzielnym sterownikiem Wi-Fi. Funkcje aplikacji mobilnej są dostępne po współpracy z kontrolerem EXTA LIFE EFC-01.

Dwukierunkowa komunikacja z EFC-01 pozwala wyświetlać w aplikacji aktualny stan odbiornika, zmieniać wybrane parametry oraz zdalnie przypisywać nadajniki bez fizycznego dostępu do zamontowanego sterownika.

Z poziomu systemu można również konfigurować m.in. stan wyjść po zaniku zasilania oraz czasy włączania, wyłączania, rozjaśniania i ściemniania.

Sterowanie przewodowe – wejścia IN1 i IN2

Oprócz komunikacji radiowej SLR-21 posiada dwa konfigurowalne wejścia przewodowe IN1 i IN2. Producent przewiduje współpracę zarówno z przyciskami monostabilnymi, jak i łącznikami bistabilnymi.

Dla wejść przewodowych dostępne są funkcje załączania, wyłączania, załącz/wyłącz oraz tryb czasowy. Przy odpowiedniej konfiguracji przycisku monostabilnego możliwa jest również regulacja jasności przez dłuższe przytrzymanie.

Montaż w puszce instalacyjnej Ø60 mm

Obudowa o wymiarach 47,5 × 47,5 × 20 mm jest przeznaczona do montażu w puszce instalacyjnej Ø60 mm. Ze względu na ilość przewodów producent zaleca stosowanie puszek pogłębionych lub kieszeniowych.

Nie zaleca się montowania więcej niż jednego sterownika w jednej puszce. Przy instalacji nad sufitem podwieszanym należy zapewnić odpowiednie warunki termiczne i przestrzeń umożliwiającą odprowadzanie ciepła.

Parametry techniczne

• Producent: ZAMEL
• Model: SLR-21
• System: EXTA LIFE
• Obsługiwany typ oświetlenia: LED MONO
• Napięcie zasilania [V DC]: 12–24
• Pobór mocy w stanie czuwania [W]: 0,24
• Liczba kanałów wyjściowych: 4
• Typ wyjść: 4 × MOSFET, PWM, sterowanie potencjałem „–”
• Maksymalny prąd na kanał [A]: 4
• Maksymalny prąd łącznie [A]: 16
• Liczba wejść przewodowych: 2 (IN1, IN2)
• Współpraca z łącznikami: monostabilnymi i bistabilnymi
• Częstotliwość transmisji [MHz]: 868,5
• Transmisja: radiowa, dwukierunkowa, 9600 bps
• Kodowanie: algorytm oparty na kluczu 128-bitowym
• Zasięg w terenie otwartym [m]: do 230
• Maksymalna liczba sparowanych przycisków: 96 par
• Sygnalizacja: dioda LED RGB
• Liczba zacisków: 8
• Maksymalny przekrój przewodu [mm²]: 2,5
• Stopień ochrony: IP20
• Klasa ochronności: III
• Temperatura pracy [°C]: od -10 do +55
• Wymiary [mm]: 47,5 × 47,5 × 20
• Masa [kg]: 0,04
• Montaż: puszka instalacyjna Ø60 mm

Zastosowanie

ZAMEL SLR-21 jest przeznaczony do instalacji 12–24V DC wykorzystujących kilka niezależnych obwodów jednokolorowego oświetlenia LED. Jeden moduł może sterować czterema oddzielnymi strefami, np. odcinkami taśmy LED MONO, zapewniając niezależne włączanie, wyłączanie i regulację jasności.

Sterownik sprawdzi się szczególnie w instalacjach opartych na systemie EXTA LIFE, w których potrzebne jest połączenie sterowania radiowego, aplikacji oraz tradycyjnych przycisków ściennych.
