Sterownik sauny saunaBox WiFi do 11kW BleBox

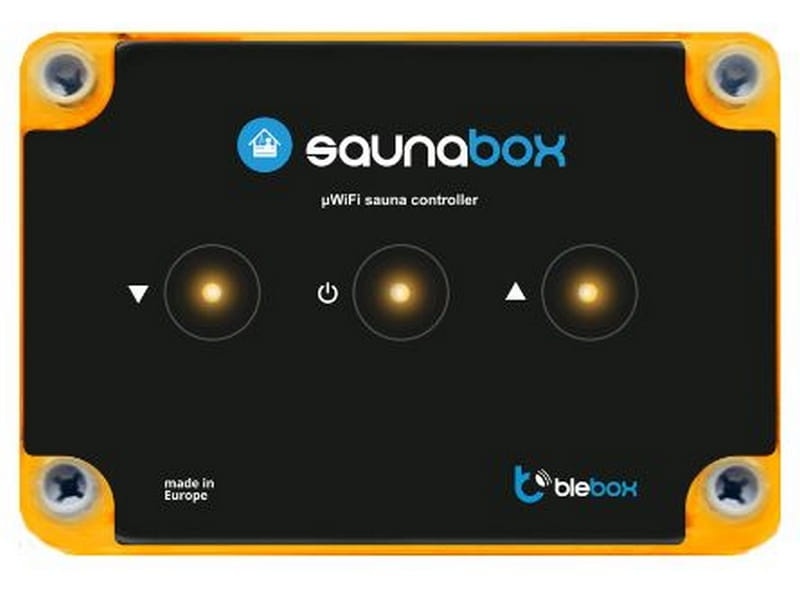

saunaBox BleBox to sterownik sauny WiFi przeznaczony do sterowania elektrycznymi urządzeniami grzewczymi. Umożliwia regulację temperatury z panelu dotykowego oraz aplikacji wBox, a po podłączeniu do domowej sieci WiFi i włączeniu zdalnego dostępu także sterowanie przez Internet.

Sterownik może pracować z zasilaniem jednofazowym 1 × 230 V lub trójfazowym 3 × 230 V. Ma trzy wyjścia przekaźnikowe o maksymalnym obciążeniu 3 × 16 A. Dla obciążenia rezystancyjnego AC1 producent podaje maksymalnie około 11 kW w układzie trójfazowym. saunaBox współpracuje z przewodową sondą temperatury i może zostać rozszerzony o opcjonalny czujnik otwarcia drzwi.

Najważniejsze możliwości saunaBox

• Sterowanie temperaturą sauny: możliwość ustawienia temperatury w zakresie od -50°C do 120°C.
• Sterowanie przez WiFi: obsługa za pomocą aplikacji wBox lokalnie oraz zdalnie przez Internet po odpowiedniej konfiguracji.
• Panel dotykowy: trzy podświetlane przyciski pojemnościowe umożliwiają lokalne włączanie sterownika i regulację temperatury.
• Kolorowa sygnalizacja: podświetlenie panelu informuje o temperaturze zadanej, aktualnej oraz awarii.
• Obciążenie do 3 × 16 A: trzy wyjścia przekaźnikowe umożliwiają sterowanie obciążeniem rezystancyjnym AC1 do około 11 kW w układzie trójfazowym.
• Timer: funkcja „Włącz na czas” umożliwia jednorazowe uruchomienie regulatora na określony czas.
• Automatyczne wyłączanie: możliwość ustawienia czasu, po którym piec zostanie automatycznie wyłączony.
• Harmonogram: sterownik może wykonywać zaprogramowane zadania według ustalonego czasu.
• Detekcja otwartych drzwi: możliwość podłączenia opcjonalnego kontaktronu i wstrzymania ogrzewania po wykryciu otwartych drzwi.
• Powiadomienia: możliwość wyświetlania obsługiwanych powiadomień systemowych w telefonie z aplikacją wBox.

Sterowanie sauną przez WiFi i aplikację wBox

saunaBox wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Może działać w połączeniu bezpośrednim jako Access Point, poprzez standardowy router WiFi oraz z dostępem przez Internet.

W aplikacji wBox można między innymi włączać i wyłączać ogrzewanie, ustawiać temperaturę oraz korzystać z funkcji czasowych. Zdalne sterowanie spoza lokalnej sieci wymaga włączenia funkcji zdalnego dostępu.

Regulacja i pomiar temperatury

Sterownik umożliwia regulację temperatury w zakresie od -50°C do 120°C. Zakres pomiarowy wynosi od -55°C do 125°C, a dokładność pomiaru określona przez producenta to ±0,5°C w zakresie od -10°C do 85°C.

Do pomiaru temperatury producent przewiduje cyfrową sondę BleBox tempProbe. Specyfikacja określa ją jako pojedynczą, wodoodporną sondę przewodową z przewodem o długości 5 m.

Dotykowy panel sterowania

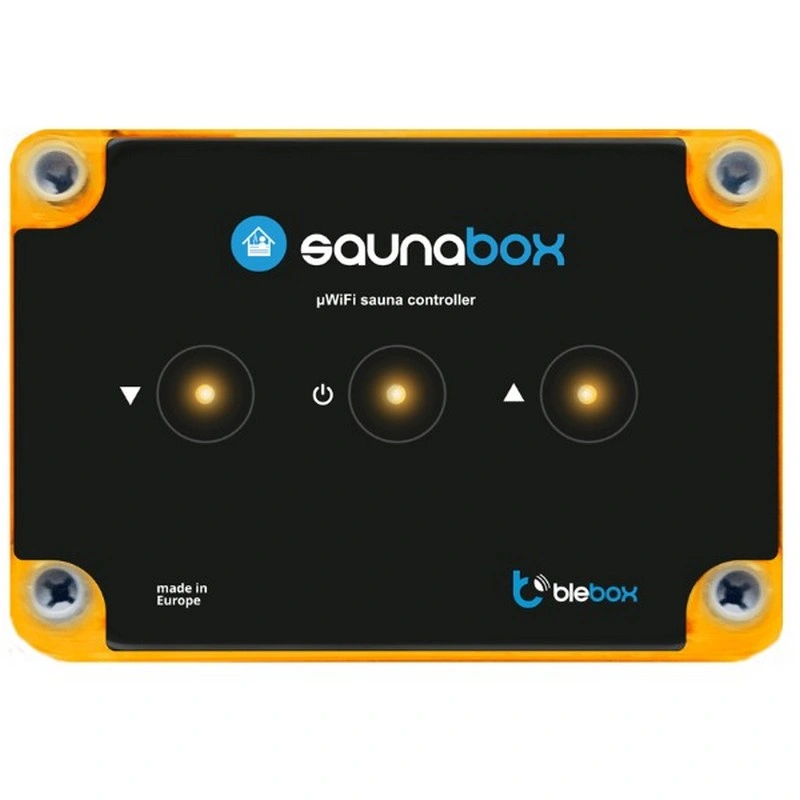

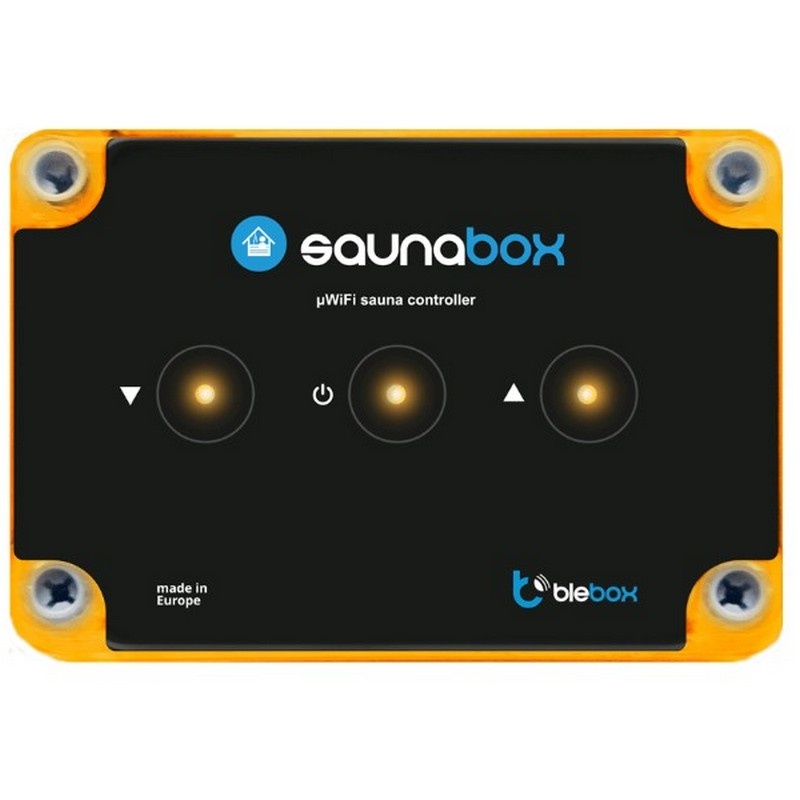

Przedni panel saunaBox ma trzy podświetlane przyciski pojemnościowe. Środkowy przycisk służy do obsługi włączania i wyłączania regulatora, natomiast dwa skrajne umożliwiają zmianę zadanej temperatury.

Kolor podświetlenia panelu może wskazywać ustawioną lub aktualną temperaturę. Pomiędzy wartością minimalną i maksymalną stosowany jest gradient od koloru niebieskiego przez morski, biały, żółty i pomarańczowy do czerwonego.

saunaBox może również działać bez podłączonego panelu przedniego. W takim przypadku sterowanie odbywa się za pomocą telefonu.

Sterowanie piecem saunowym do około 11 kW

saunaBox ma trzy wyjścia przekaźnikowe o maksymalnym obciążeniu 3 × 16 A. Dla obciążenia rezystancyjnego AC1 przy współczynniku mocy 0,95 producent podaje 3 × 3680 W, czyli łącznie około 11 kW.

Sterownik może pracować z zasilaniem jednofazowym lub trójfazowym. W przypadku urządzeń o większej mocy instrukcja przewiduje sterowanie poprzez odpowiednio dobrany stycznik.

Timer i automatyczne wyłączenie

Funkcja „Włącz na czas” pozwala jednorazowo uruchomić regulator temperatury na okres od 10 sekund do 24 godzin. Po jej uruchomieniu aplikacja pokazuje pozostały czas pracy.

Niezależnie od tej funkcji dostępne jest nadrzędne automatyczne wyłączanie pieca. Czas automatycznego wyłączenia można ustawić od 10 minut do 24 godzin z rozdzielczością 10 minut. Domyślne ustawienie producenta wynosi 6 godzin.

Harmonogram pracy

saunaBox może pracować według harmonogramu. Dla poszczególnych wpisów można określić dni wykonywania zadania, czas oraz parametry zadania. Dostępne są wpisy wykonywane o określonej godzinie oraz relatywnie względem wschodu lub zachodu słońca po prawidłowym ustawieniu lokalizacji urządzenia.

Opcjonalna kontrola otwarcia drzwi

Do saunaBox można podłączyć opcjonalny bezparametryczny kontaktron typu NO. Po włączeniu odpowiedniej funkcji wykrycie otwartych drzwi automatycznie wstrzymuje pracę regulatora temperatury. Po zamknięciu drzwi sterownik wraca do normalnej pracy.

Kontaktron nie wchodzi w skład zestawu. Producent sugeruje zastosowanie czujnika BleBox reedSwitch.

Schemat podłączenia saunaBox

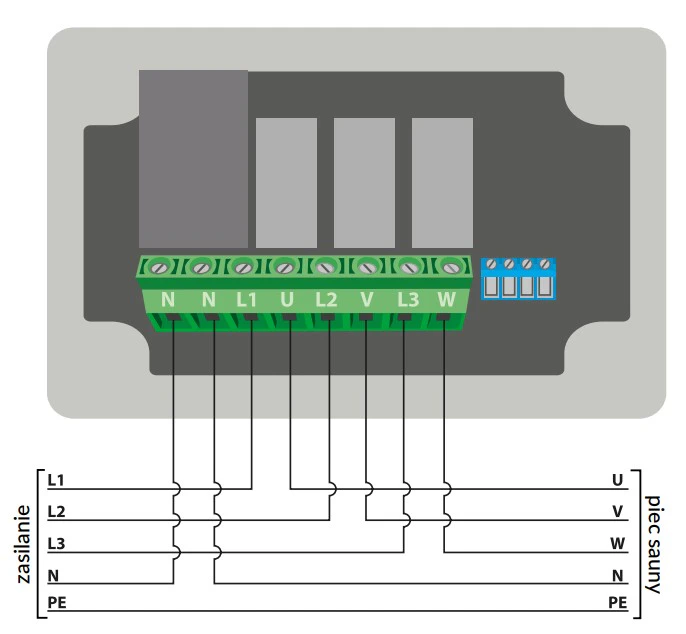

Poniższy schemat producenta przedstawia przykładowe podłączenie saunaBox do trójfazowego pieca saunowego. Sposób podłączenia należy każdorazowo dobrać do instalacji elektrycznej oraz parametrów pieca.

Ważne: podłączenie sterownika może być wykonane wyłącznie przez osobę posiadającą odpowiednie uprawnienia elektryczne. Sterownik nie może być instalowany wewnątrz komory sauny. Grzałki pieca muszą mieć niezależne zabezpieczenie termiczne.

Konstrukcja i montaż

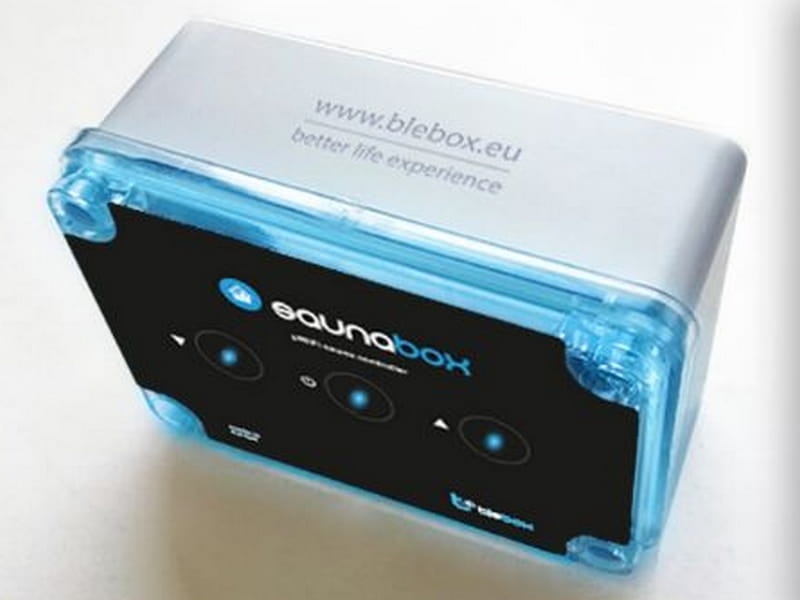

Sterownik ma wymiary 129 × 89 × 57 mm oraz stopień ochrony IP44. Obudowę stanowi puszka natynkowa, a sterownik jest zalany bezhalogenową kompozycją poliuretanową określoną przez producenta jako samogasnąca dla klasy termicznej B (130°C).

Montaż odbywa się za pomocą dwóch otworów montażowych w miejscu osłoniętym od deszczu. Urządzenia nie wolno montować wewnątrz komory sauny.

Parametry techniczne

• Zasilanie: 1 × 230 V jednofazowe lub 3 × 230 V trójfazowe
• Zużycie energii [W]: <1 w trybie czuwania; <2 podczas pracy
• Liczba wyjść: 3
• Typ wyjść: przekaźnikowe
• Maksymalne obciążenie: 3 × 16 A
• Maksymalna moc: około 11 kW dla obciążenia rezystancyjnego AC1 przy zasilaniu trójfazowym
• Zakres pomiaru temperatury [°C]: -55 do +125
• Dokładność pomiaru: ±0,5°C w zakresie od -10°C do +85°C
• Zakres sterowania temperaturą [°C]: -50 do +120
• Rodzaj wejść: cyfrowa sonda temperatury, czujnik otwartych drzwi zwierany do masy
• Rodzaj sondy: pojedyncza wodoodporna sonda przewodowa
• Długość przewodu sondy [m]: 5
• Liczba przycisków: 3
• Typ przycisków: pojemnościowe, dotykowe, podświetlane, zintegrowane w panelu przednim
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP44
• Wymiary [mm]: 129 × 89 × 57
• Temperatura pracy sterownika [°C]: -20 do +50
• API: otwarte

Zastosowanie

saunaBox BleBox jest przeznaczony do sterowania urządzeniami grzewczymi w saunie. Łączy regulację temperatury, lokalny panel dotykowy oraz sterowanie WiFi z funkcjami timera, automatycznego wyłączenia, harmonogramu i opcjonalnej kontroli otwarcia drzwi.

Przed doborem sterownika należy zweryfikować sposób zasilania, moc i układ elektryczny pieca. W przypadku instalacji przekraczających możliwości bezpośredniego sterowania instrukcja producenta przewiduje wykorzystanie stycznika.
