System profili MOD-TEK-100 odcinki: 1m, 2m, 3m

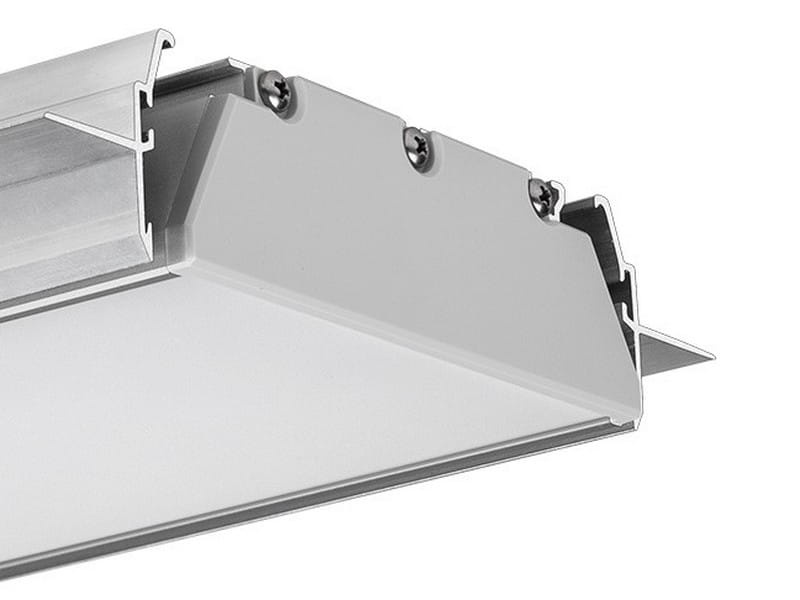

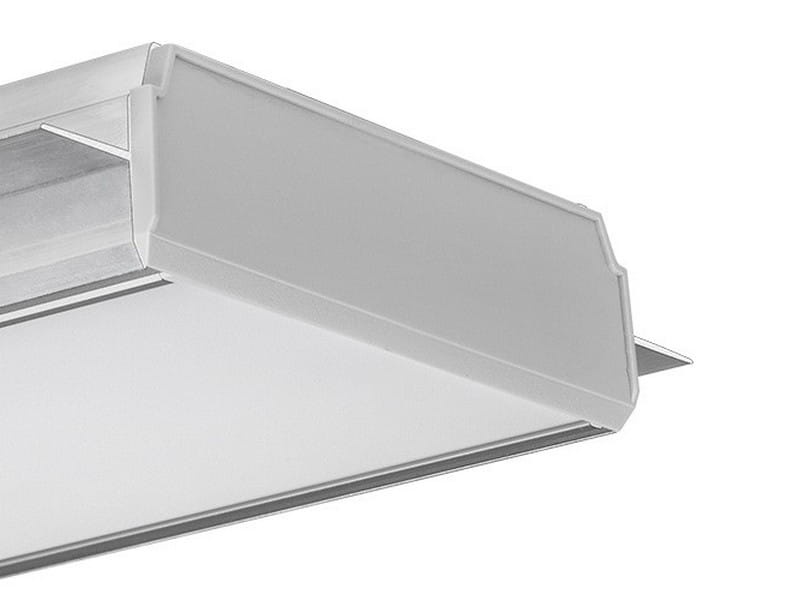

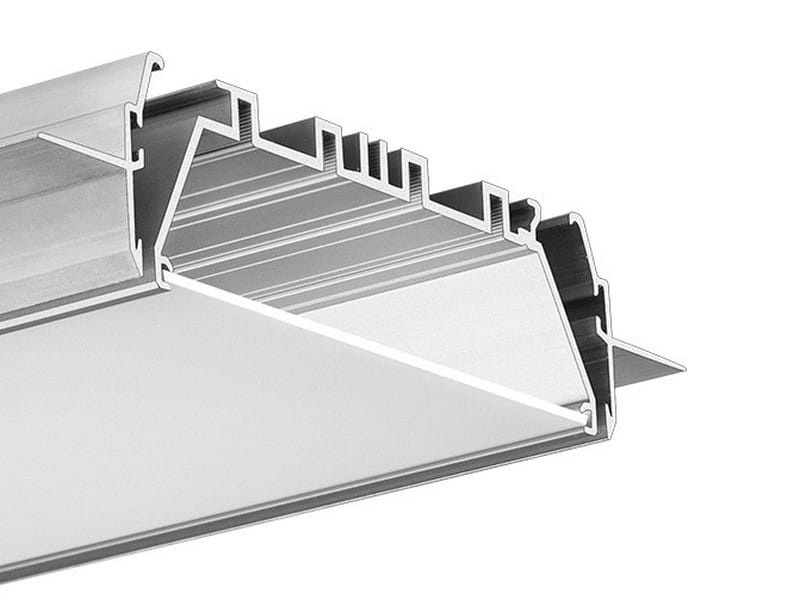

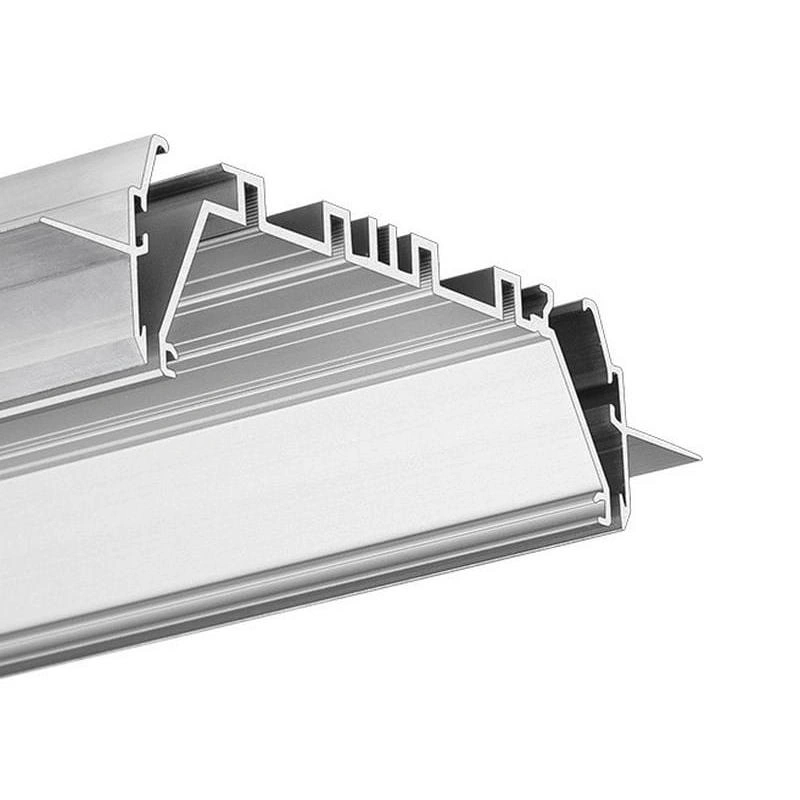

MOD-TEK-100 to system składający się z dwóch profili RAM-TEK-100 + OMODO-100

Cechy produktu:

• Ażurowa konstrukcja kanału montażowego i jego przestawne elementy (mostki) umożliwiają umieszczanie zasilaczy i innych urządzeń elektronicznych w dowolnym odcinku oprawy LED, eliminując potrzebę stosowania nieestetycznych rewizji w sufitach
• Wielokrotny montaż i demontaż oprawy nie niszczy sufitu
• Możliwość uzyskania oprawy LED o niskim współczynniku olśnienia UGR poniżej 19 (przy zastosowaniu osłony JUN-100 pryzmatycznej)

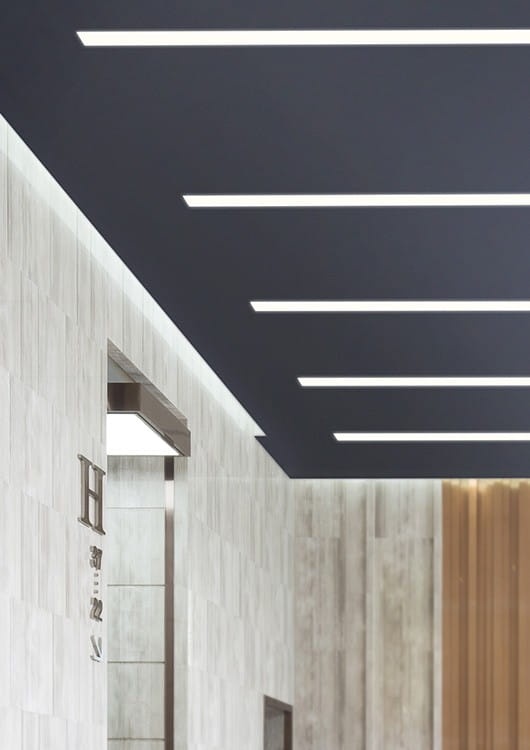

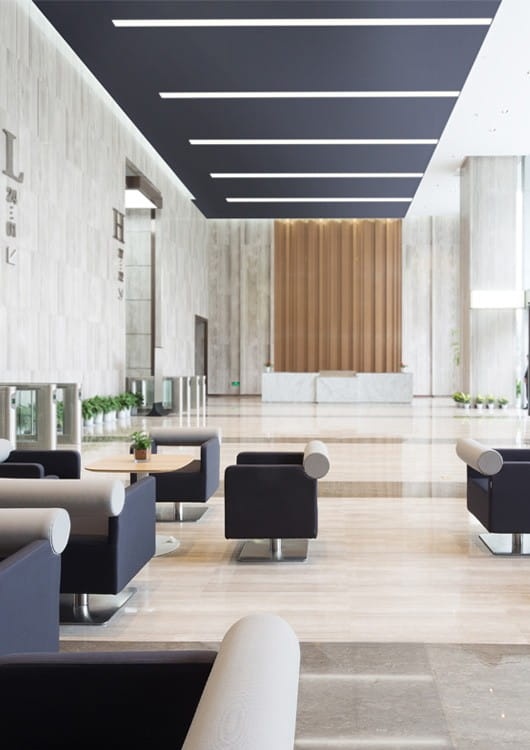

• Montaż „od dołu” daje możliwość projektowania opraw w suficie „od ściany do ściany”
• Możliwość stosowania taśm LED lub modułów prądowych LED
• Możliwość łączenia liniowo i w wielokąty dzięki łącznikom ZM
• Pewne, bezpieczne zamocowanie, odporne na drgania i wibracje

Przeznaczenie produktu:

• do budowy profesjonalnych opraw z osłoną zlicowaną z płaszczyzną sufitu lub ściany,
• do tworzenia wbudowanych opraw LED, umożliwiających systemowy montaż i serwis,
• do tworzenia precyzyjnych kanałów montażowych w płytach kartonowo-gipsowych dla opraw LED (RAM-TEK-100),
• do budowania opraw LED z możliwością uzyskania współczynnika olśnienia UGR ≤ 19.

Montaż:

• Osadzenie „kanału montażowego” (RAM-TEK-100) w powierzchni sufitu z karton–gipsu na wkręty.
• Montaż „rdzenia” oprawy (OMODO-100) w „kanał montażowy” (RAM-TEK-100).



Dodatkowe informacje:

• Oprawy MOD-TEK-100 są przeznaczone dla 7 taśm LED (10 mm szer.) lub 8 taśm (8 mm szer.) lub jednego modułu prądowego LED do 24 mm szerokości.
• Oprawa opracowana jest tak, że „rdzeń” oprawy (profil z taśmami LED, zasilaczem, przewodami i zaślepkami) w całości można przygotować wcześniej, w warunkach fabrycznych. W miejscu przeznaczenia montaż ogranicza się do wpięcia gotowego (uzbrojonego) „rdzenia” (OMODO-100) we wcześniej zamontowany kanał montażowy (RAM-TEK-100).
• Montaż w płytach gipsowo-kartonowych o grubości 12,5 mm.
• Na każdy 1 m oprawy należy stosować dwa wkręty blokujące. Przy oprawach krótszych niż 1 m, nie mniej niż 2 wkręty.

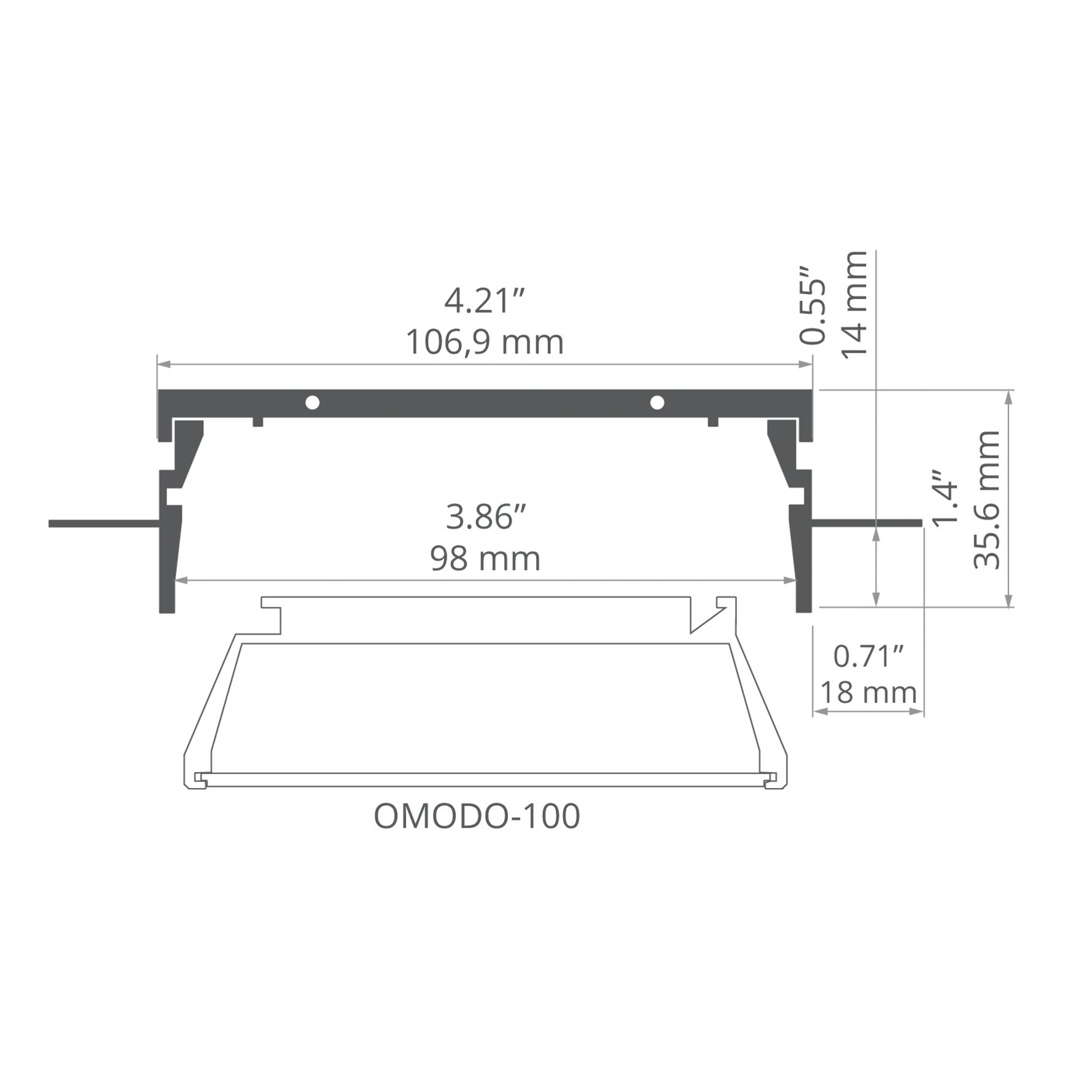

• Szerokość szczeliny w płycie kartonowo- gipsowej dla RAM-TEK-100: od 108 mm do 113 mm.
• Do opraw MOD-TEK-50 przewidziane są osłony:
  - JUN-100 pryzmatyczna materiał: PMMA, długość: 1,5 m , osłona odporna na UV, możliwość uzyskania współczynnika olśnienia UGR ≤ 19,
  - POL-100 mleczna, materiał: PC, długości: 1 m, 2 m, 3 m, osłona odporna na UV.
• Szczeliny pomiędzy krawędziami kanału montażowego a „rdzeniem” oprawy można wykańczać dedykowanym do tego celu sznurem silikonowym.
