System profili MOD-KOL-100 odcinki: 1m, 2m, 3m

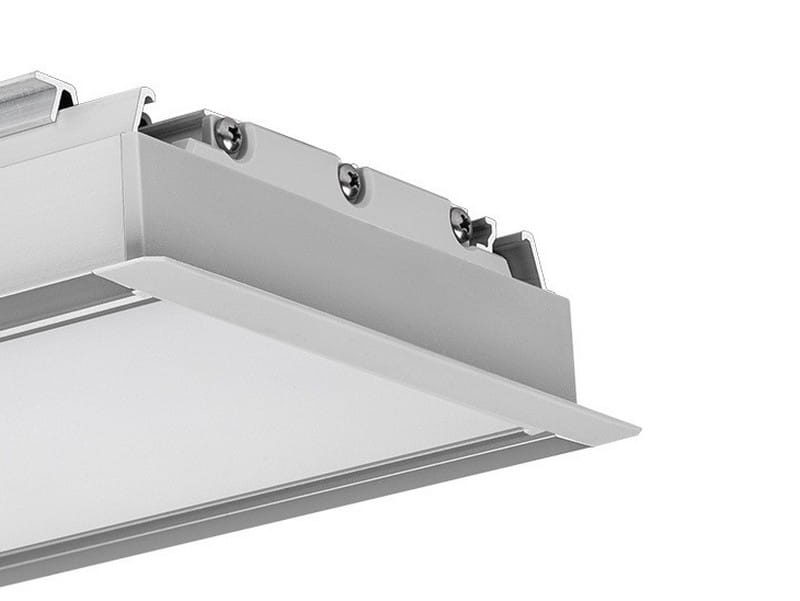

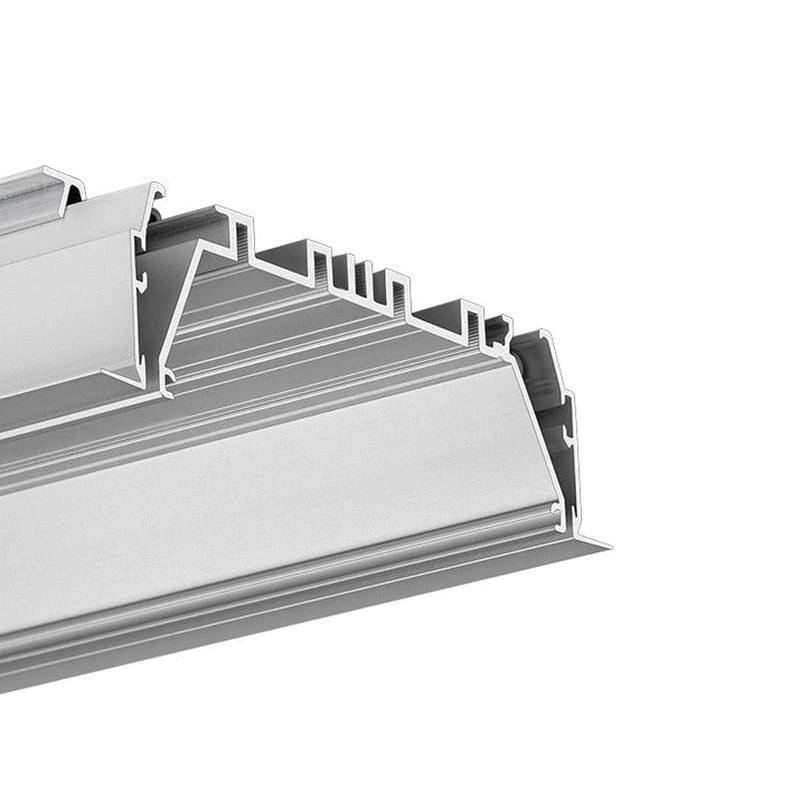

MOD-KOL-100 to system składający się z dwóch profili RAM-KOL-100 + OMODO-100.

Cechy produktu:

• Ażurowa konstrukcja kanału montażowego i jego przestawne elementy (mostki) umożliwiają umieszczanie zasilaczy i innych urządzeń elektronicznych w dowolnym odcinku oprawy LED, eliminując potrzebę stosowania nieestetycznych rewizji w sufitach
• Profil maskuje krawędzie szczeliny montażowej w płycie gipsowo-kartonowej (brak konieczności gipsowania i malowania powierzchni po montażu)
• Wielokrotny montaż i demontaż oprawy nie niszczy sufitu
• Możliwość uzyskania oprawy LED o niskim współczynniku olśnienia UGR poniżej 19 (przy zastosowaniu osłony pryzmatycznej JUN-100)
• Montaż „od dołu” daje możliwość projektowania opraw w suficie „od ściany do ściany”
• Możliwość stosowania taśm LED lub modułów prądowych LED
• Możliwość łączenia liniowo i w wielokąty dzięki łącznikom ZM
• Pewne, bezpieczne zamocowanie, odporne na drgania i wibracje

Przeznaczenie produktu:

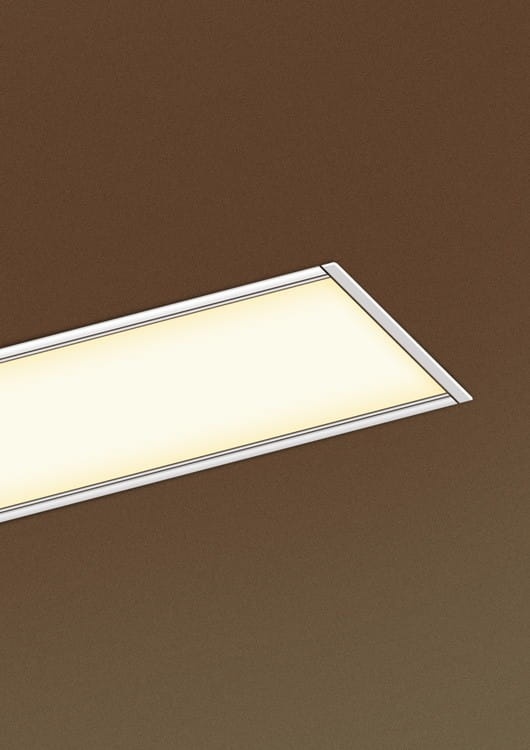

• do budowy profesjonalnych opraw z osłoną zlicowaną z płaszczyzną sufitu lub ściany,

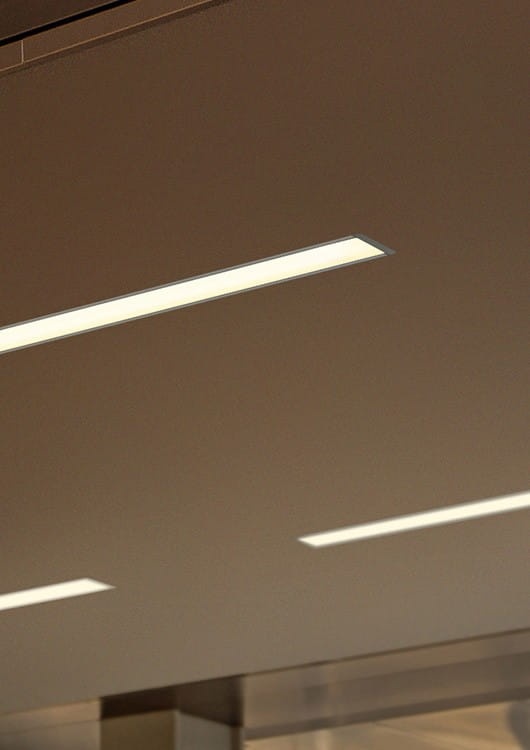

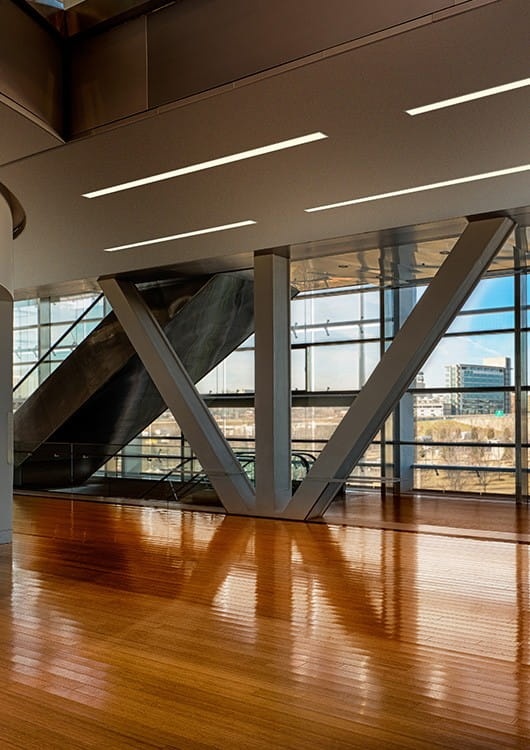

• do tworzenia sufitowych, wbudowanych opraw LED, umożliwiających systemowy montaż i serwis,
• do tworzenia precyzyjnych kanałów montażowych w płytach kartonowo-gipsowych dla opraw LED (RAM-KOL-100),
• do budowania opraw LED z możliwością uzyskania współczynnika olśnienia UGR ≤ 19.

Montaż:

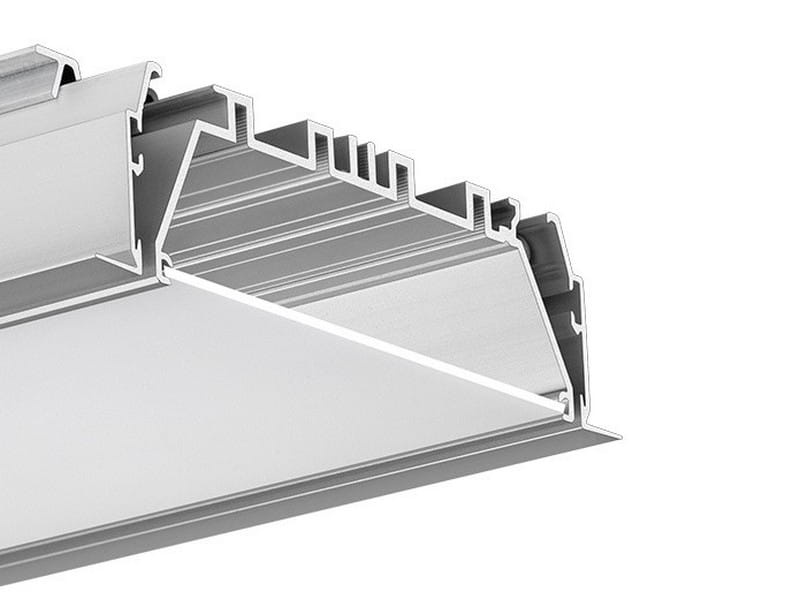

• osadzenie „kanału montażowego” (RAM-KOL-100) w powierzchni sufitu z karton-gipsu za pośrednictwem sprężyn montażowych RAM-1,

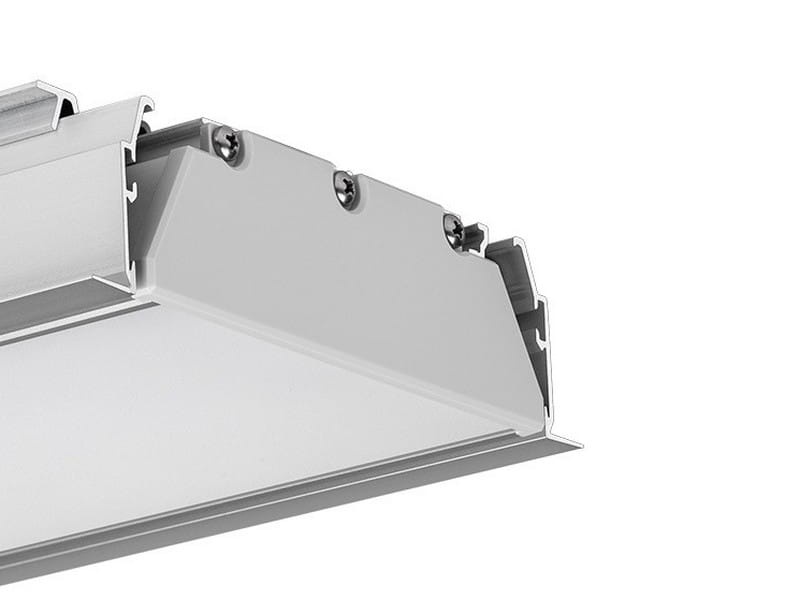

• montaż „rdzenia” oprawy (OMODO-100) w „kanał montażowy” (RAM-KOL-100) za pomocą zaczepów blokowanych wkrętami.

Dodatkowe informacje:

• Oprawy MOD-KOL-100 są przeznaczone dla 7 taśm LED (10 mm szer.) lub 8 taśm (8 mm szer.) lub jednego modułu prądowego LED do 24 mm szerokości.
• Oprawa opracowana jest tak, że „rdzeń” oprawy (profil z taśmami LED, zasilaczem, przewodami i zaślepkami) w całości można przygotować wcześniej, w warunkach fabrycznych.
• W miejscu przeznaczenia montaż ogranicza się do wpięcia gotowego (uzbrojonego) „rdzenia” (OMODO-100) we wcześniej zamontowany kanał montażowy (RAM-KOL-100).
• Na każdy 1 m oprawy należy stosować dwa wkręty blokujące. Przy oprawach krótszych niż 1 m, nie mniej niż 2 wkręty.

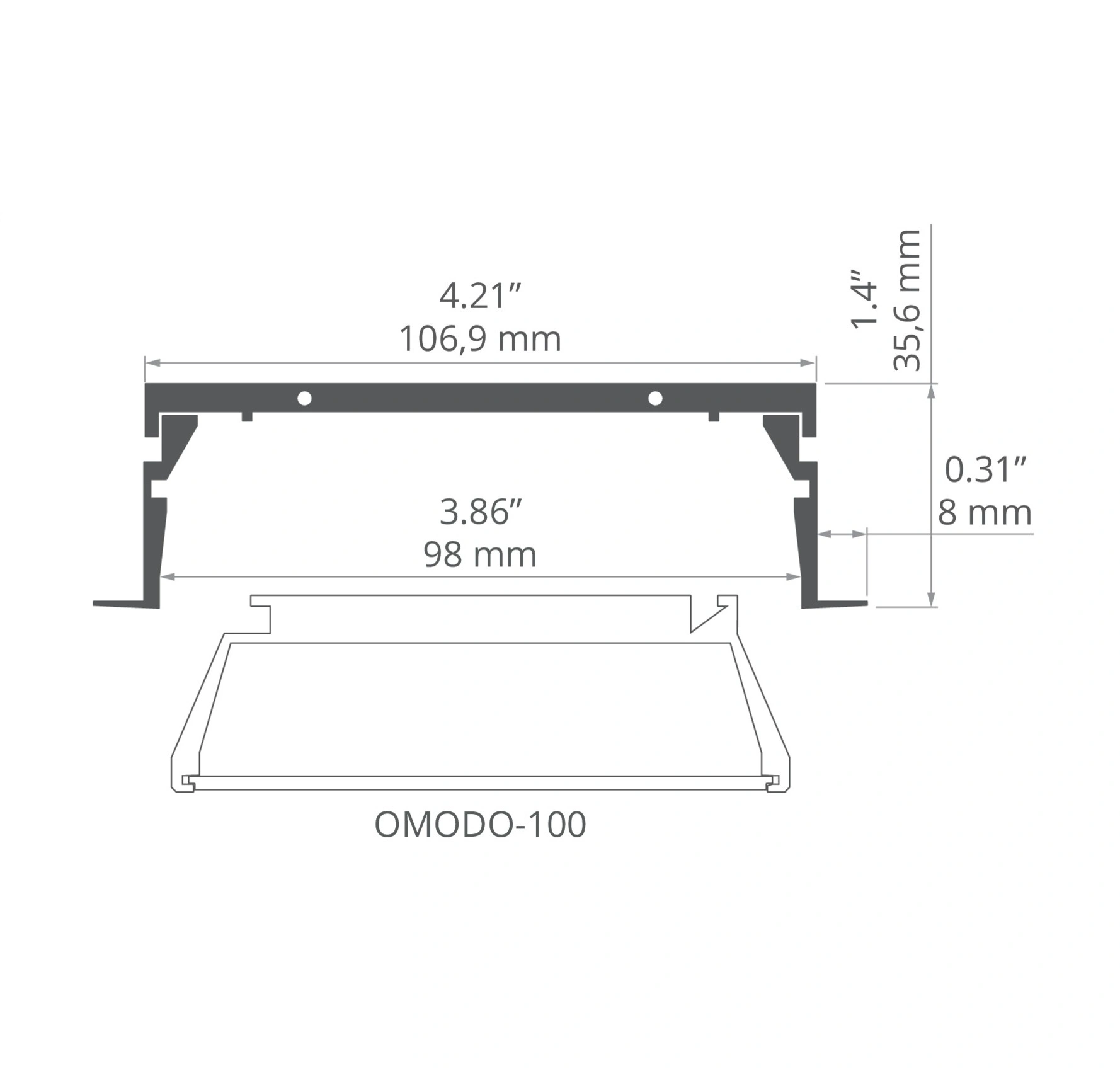

• Szerokość szczeliny w płycie kartonowo- gipsowej dla RAM-KOL-100: od 108 mm do 113 mm
• Do opraw MOD-KOL-50 przewidziane są m. in. osłony:
  - JUN-100 pryzmatyczna materiał: PMMA, długość: 1,5 m , osłona odporna na UV, możliwość uzyskania współczynnika olśnienia UGR ≤ 19
  - POL-100 mleczna, materiał: PC, długości: 1 m, 2 m, 3 m, osłona odporna na UV
• Szczeliny pomiędzy krawędziami kanału montażowego a „rdzeniem” oprawy można wykańczać dedykowanym do tego celu sznurem silikonowym.
