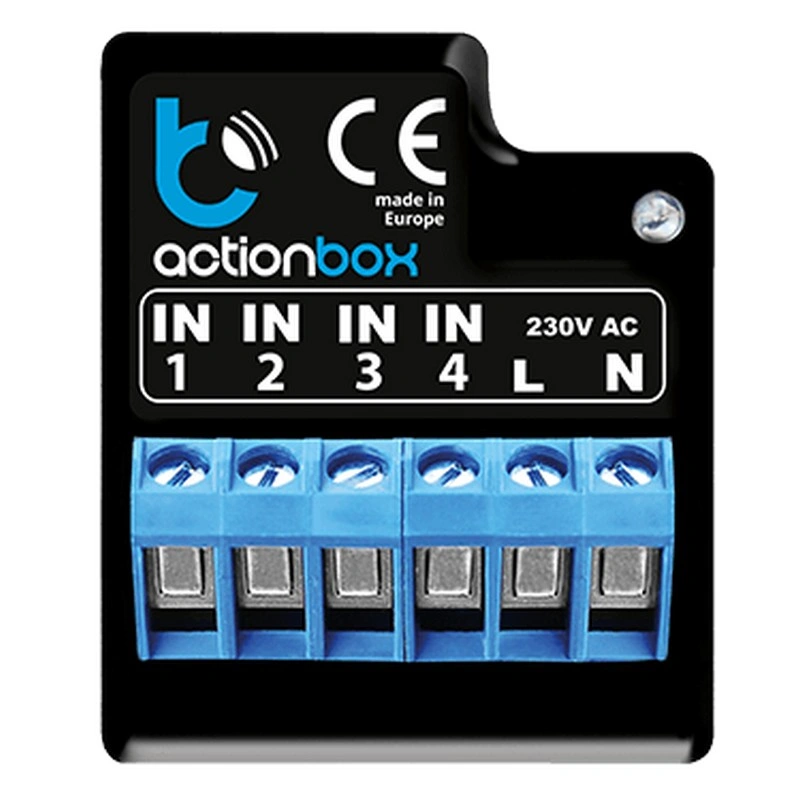

Moduł scen WiFi actionBox 230V - 4 wejścia BleBox

actionBox BleBox to moduł WiFi z czterema wejściami, przeznaczony do wyzwalania akcji i scen w systemie automatyki BleBox. Umożliwia sterowanie innymi kompatybilnymi urządzeniami za pomocą tradycyjnych przycisków ściennych lub wirtualnych przycisków w aplikacji wBox.

Urządzenie jest zasilane napięciem 230 V AC i pozwala skonfigurować do 30 akcji. Może służyć między innymi do centralnego wyłączania oświetlenia, sterowania roletami lub uruchamiania sekwencji poleceń obejmujących kilka sterowników.

Najważniejsze możliwości actionBox

• 4 konfigurowalne wejścia: możliwość podłączenia do czterech przycisków ściennych.
• Do 30 akcji: programowanie poleceń sterujących innymi urządzeniami BleBox.
• Przyciski fizyczne i wirtualne: wyzwalanie działań z instalacji ściennej lub aplikacji wBox.
• Sterowanie centralne: możliwość uruchomienia działań obejmujących wiele kompatybilnych sterowników.
• Obsługa przycisków monostabilnych i bistabilnych: współpraca z odpowiednimi łącznikami bez podświetlenia.
• Komunikacja WiFi 2,4 GHz: współpraca z siecią bezprzewodową i urządzeniami systemu BleBox.
• Zasilanie 230 V AC: moduł przeznaczony do instalacji sieciowej.
• Otwarty interfejs API: możliwość integracji z systemami obsługującymi odpowiednie polecenia.

Sterowanie wieloma urządzeniami jednym przyciskiem

actionBox pozwala przypisać do wybranego przycisku akcje sterujące innymi urządzeniami BleBox. Jedno naciśnięcie może uruchomić zaprogramowane polecenia, na przykład wyłączenie kilku obwodów oświetleniowych lub zamknięcie rolet wyposażonych w kompatybilne sterowniki.

Moduł sprawdza się jako element centralnego sterowania w domu lub firmie. Można umieścić go na przykład przy drzwiach wyjściowych i wykorzystać do uruchamiania sceny związanej z opuszczaniem budynku.

4 wejścia na przyciski ścienne

Urządzenie ma cztery konfigurowalne wejścia logiczne, przyciskowe, zwierane do przewodu neutralnego N. Możliwe jest podłączenie czterech pojedynczych przycisków, dwóch podwójnych, jednego poczwórnego lub innej odpowiedniej kombinacji.

Producent przewiduje współpracę z przyciskami monostabilnymi (dzwonkowymi) i bistabilnymi, w tym tradycyjnymi i krzyżowymi, bez podświetlenia.

Akcje i sceny w systemie BleBox

actionBox umożliwia konfigurację do 30 akcji. Polecenia mogą być wyzwalane na podstawie zdarzeń związanych z obsługą przycisków, w tym krótkiego i długiego naciśnięcia oraz zmiany stanu wejścia.

Dzięki temu można przygotować różne sposoby sterowania oświetleniem, roletami i innymi kompatybilnymi urządzeniami. Działanie zależy od konfiguracji akcji oraz funkcji obsługiwanych przez sterowniki docelowe.

Sterowanie przez aplikację wBox

Akcje można wyzwalać również za pomocą wirtualnych przycisków w aplikacji wBox. Pozwala to uruchamiać skonfigurowane polecenia bez używania fizycznego przycisku ściennego.

Po odpowiedniej konfiguracji sieci i dostępu zdalnego możliwe jest korzystanie z urządzenia także przez Internet.

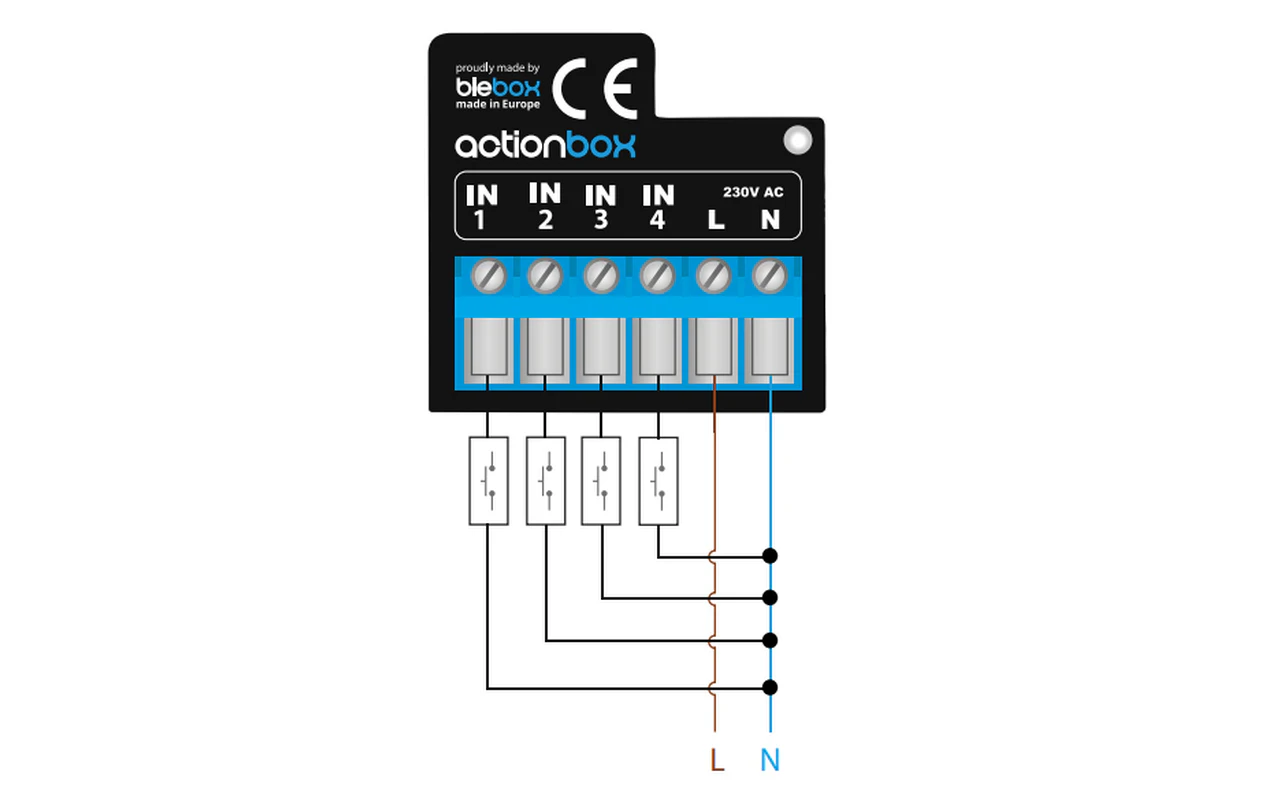

Schemat podłączenia actionBox

Moduł wymaga zasilania 230 V AC. Przyciski podłącza się do odpowiednich wejść zgodnie ze schematem producenta. Wejścia są przystosowane do sterowania przez zwarcie do przewodu neutralnego N.

Uwaga: actionBox nie ma wyjścia przekaźnikowego przeznaczonego do bezpośredniego zasilania odbiorników. Sterowanie urządzeniami odbywa się przez polecenia wysyłane do kompatybilnych sterowników. Prace przy instalacji 230 V należy wykonywać przy odłączonym zasilaniu, zgodnie z dokumentacją producenta.

Konstrukcja i montaż

actionBox ma kompaktową obudowę przeznaczoną do montażu w puszce instalacyjnej, w ścianie lub wewnątrz odpowiedniej obudowy innego urządzenia.

Stopień ochrony IP20 wymaga zabezpieczenia modułu przed wilgocią, niekorzystnymi warunkami środowiskowymi i przypadkowym dostępem do elementów instalacji elektrycznej.

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Liczba wejść: 4
• Typ wejść: logiczne, przyciskowe, zwierane do N, konfigurowalne
• Maksymalne napięcie wejść [V AC]: 230
• Obsługiwane przyciski: monostabilne i bistabilne, bez podświetlenia
• Liczba konfigurowalnych akcji: do 30
• Stopień ochrony: IP20
• Sposób montażu: puszka instalacyjna, ściana lub obudowa urządzenia
• Materiał obudowy: bezhalogenowa kompozycja poliuretanowa
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Szyfrowanie: WPA2-PSK oraz AEAD
• API: otwarte

Zastosowanie

actionBox BleBox jest przeznaczony do wyzwalania akcji i scen w instalacjach automatyki. Może służyć do centralnego sterowania oświetleniem, roletami i innymi kompatybilnymi urządzeniami za pomocą przycisków ściennych lub aplikacji wBox.

Cztery wejścia i możliwość skonfigurowania do 30 akcji pozwalają wykorzystać jeden moduł do obsługi kilku funkcji sterowania bez konieczności prowadzenia bezpośrednich połączeń sterujących między wszystkimi urządzeniami.
