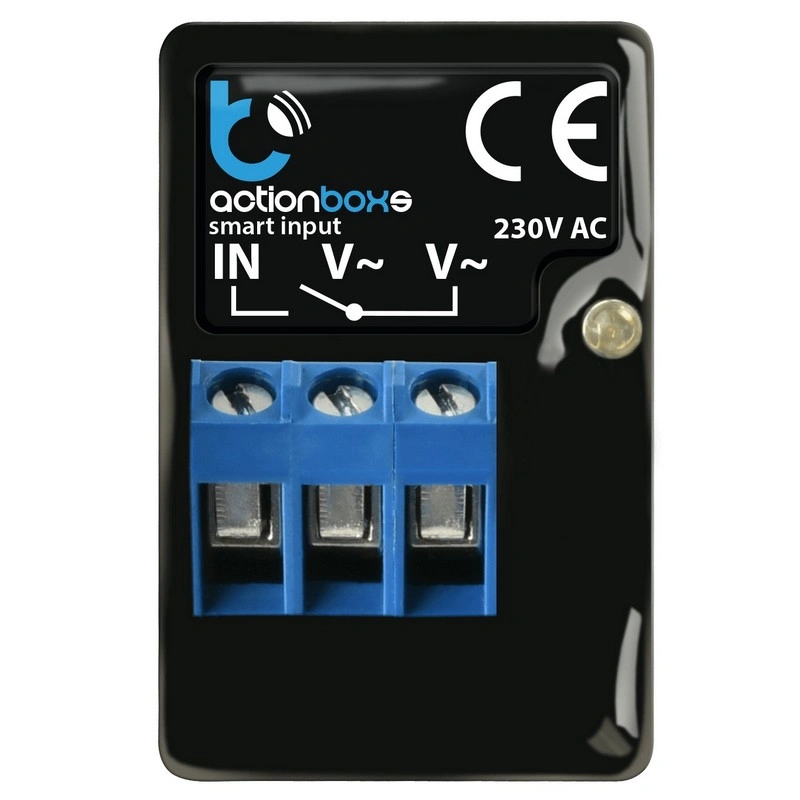

Wyzwalacz akcji WiFi actionBoxS BleBox 230V

actionBoxS BleBox to miniaturowy wyzwalacz akcji WiFi z jednym wejściem sygnałowym, zasilany napięciem 230 V AC. Umożliwia wykorzystanie przycisku ściennego, czujnika ruchu lub sygnału z innego urządzenia do bezprzewodowego sterowania kompatybilnymi sterownikami BleBox oraz wysyłania powiadomień do aplikacji wBox.

Moduł pozwala skonfigurować do 30 akcji sterujących i powiadomień. Może pełnić funkcję centralnego przycisku do sterowania kilkoma urządzeniami jednocześnie lub przekazywać sygnały z czujników do systemu automatyki. Dzięki wymiarom 25 × 39 × 24 mm można go zamontować w odpowiedniej puszce instalacyjnej lub obudowie innego urządzenia.

Najważniejsze możliwości actionBoxS

• Jedno wejście sygnałowe: możliwość podłączenia przycisku lub kompatybilnego urządzenia przekazującego sygnał sterujący.
• Do 30 akcji: konfigurowanie poleceń dla innych urządzeń BleBox oraz powiadomień.
• Sterowanie przez WiFi: bezprzewodowe wyzwalanie akcji w kompatybilnych sterownikach.
• Powiadomienia wBox: możliwość informowania o zdarzeniach wykrytych przez podłączone urządzenie.
• Przycisk centralny: sterowanie wieloma urządzeniami jednym naciśnięciem.
• Wirtualny przycisk: uruchamianie skonfigurowanych akcji z aplikacji wBox.
• Przyciski monostabilne i bistabilne: współpraca z odpowiednimi łącznikami bez podświetlenia.
• Zasilanie 230 V AC: przeznaczony do instalacji sieciowych.
• Kompaktowa obudowa: wymiary 25 × 39 × 24 mm ułatwiają montaż w ograniczonej przestrzeni.

Sterowanie wieloma urządzeniami jednym przyciskiem

actionBoxS może służyć jako centralny przycisk do sterowania oświetleniem, roletami lub innymi urządzeniami wyposażonymi w kompatybilne sterowniki BleBox. Jedno zdarzenie na wejściu modułu może wyzwolić kilka wcześniej skonfigurowanych poleceń.

Przykładowo przycisk umieszczony przy wyjściu z budynku może uruchamiać akcje wyłączające oświetlenie w kilku pomieszczeniach. Nie wymaga to prowadzenia osobnych przewodów sterujących od przycisku do każdego odbiornika.

Sygnał z czujnika jako akcja lub powiadomienie

Do wejścia actionBoxS można podłączyć odpowiednio dobrany czujnik ruchu PIR lub inne urządzenie udostępniające zgodny sygnał sterujący. Po wykryciu zdarzenia moduł może uruchomić akcję w innym sterowniku BleBox.

Możliwe jest również skonfigurowanie powiadomienia w aplikacji wBox, na przykład po otrzymaniu sygnału z czujnika poziomu wody albo urządzenia alarmującego. Wymaga to odpowiedniego połączenia elektrycznego i konfiguracji powiadomień.

Do 30 konfigurowalnych akcji

Moduł obsługuje do 30 akcji sterujących i powiadomień. Pozwala przypisać różne działania do zdarzeń na wejściu, w tym zmian stanu sygnału.

Dzięki temu actionBoxS może uruchamiać kilka urządzeń jednocześnie lub przekazywać polecenia do innych modułów z rodziny actionBox, tworząc rozbudowane układy sterowania.

Sterowanie z aplikacji wBox

Oprócz wejścia fizycznego actionBoxS udostępnia możliwość wyzwalania akcji za pomocą wirtualnego przycisku w aplikacji wBox. Sterownik może pracować w trybie bezpośredniego punktu dostępowego lub zostać połączony z siecią WiFi.

Po skonfigurowaniu połączenia internetowego i dostępu zdalnego możliwe jest korzystanie z funkcji sterowania także spoza sieci lokalnej.

Podłączenie przycisku ściennego

actionBoxS obsługuje przyciski monostabilne (dzwonkowe) oraz bistabilne, w tym tradycyjne i krzyżowe, bez podświetlenia. Wejście jest konfigurowalne i przeznaczone do pracy z odpowiednim sygnałem sieciowym.

Sposób podłączenia przycisku lub czujnika należy dobrać do dokumentacji producenta i charakterystyki sygnału wyjściowego podłączanego urządzenia.

Schemat podłączenia actionBoxS

Moduł wymaga zasilania 230 V AC. Ma jedno wejście sterujące, które może odbierać sygnał z przycisku lub odpowiedniego czujnika.

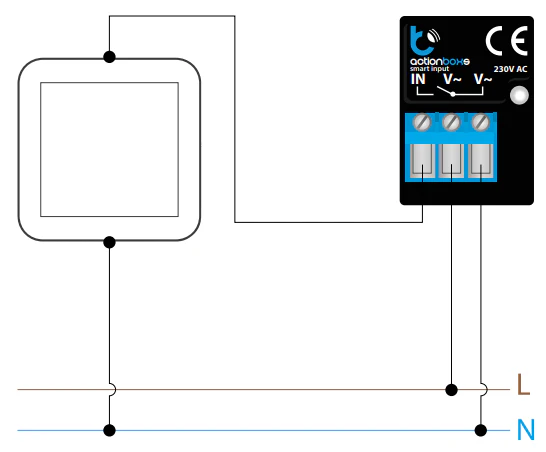

1. Schemat podłączenia

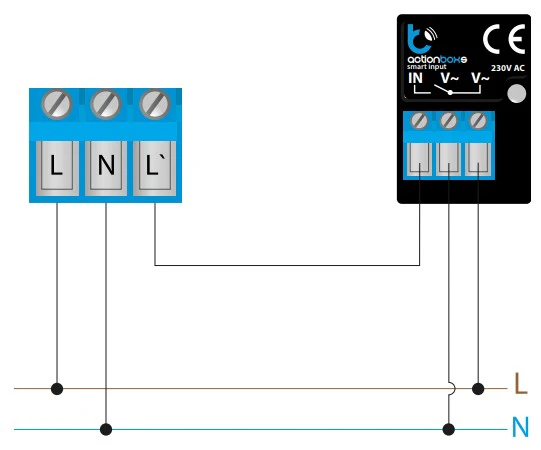

2. Przykładowe podłączenie do urządzenia z wyjściem przekaźnikowym (np. czujnik ruchu PIR)

Uwaga: actionBoxS nie ma wyjścia przekaźnikowego do bezpośredniego zasilania odbiorników. Służy do wysyłania poleceń przez WiFi. Instalację 230 V należy wykonywać przy odłączonym zasilaniu, zgodnie z dokumentacją producenta.

Konstrukcja i montaż

Miniaturowa obudowa actionBoxS o wymiarach 25 × 39 × 24 mm umożliwia montaż w puszce instalacyjnej, w ścianie lub wewnątrz odpowiedniej obudowy innego urządzenia, na przykład czujnika ruchu.

Sterownik ma stopień ochrony IP20. Wymaga zabezpieczenia przed wilgocią, niekorzystnymi warunkami środowiskowymi i przypadkowym dostępem do elementów instalacji elektrycznej.

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Liczba wejść: 1
• Typ wejścia: logiczne, przyciskowe, sygnałowe, konfigurowalne
• Maksymalne napięcie wejścia [V AC]: 230
• Obsługiwane przyciski: monostabilne i bistabilne, bez podświetlenia
• Liczba konfigurowalnych akcji: do 30
• Wymiary [mm]: 25 × 39 × 24
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do +40
• Sposób montażu: puszka instalacyjna, ściana lub obudowa innego urządzenia
• Materiał obudowy: bezhalogenowa kompozycja poliuretanowa
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• API: otwarte

Zastosowanie

actionBoxS BleBox służy do wyzwalania poleceń i powiadomień na podstawie sygnału z przycisku, czujnika lub innego kompatybilnego urządzenia. Może być wykorzystywany do centralnego sterowania oświetleniem, roletami oraz do przekazywania sygnałów alarmowych w instalacjach automatyki BleBox.

Jedno wejście, obsługa do 30 akcji i kompaktowa obudowa sprawiają, że moduł jest przeznaczony do instalacji, w których potrzebne jest przekazanie pojedynczego sygnału do wielu sterowników przez WiFi.
