Czujnik ruchu PIR 1200W 160° 9m IP20 biały z czujnikiem dźwięku

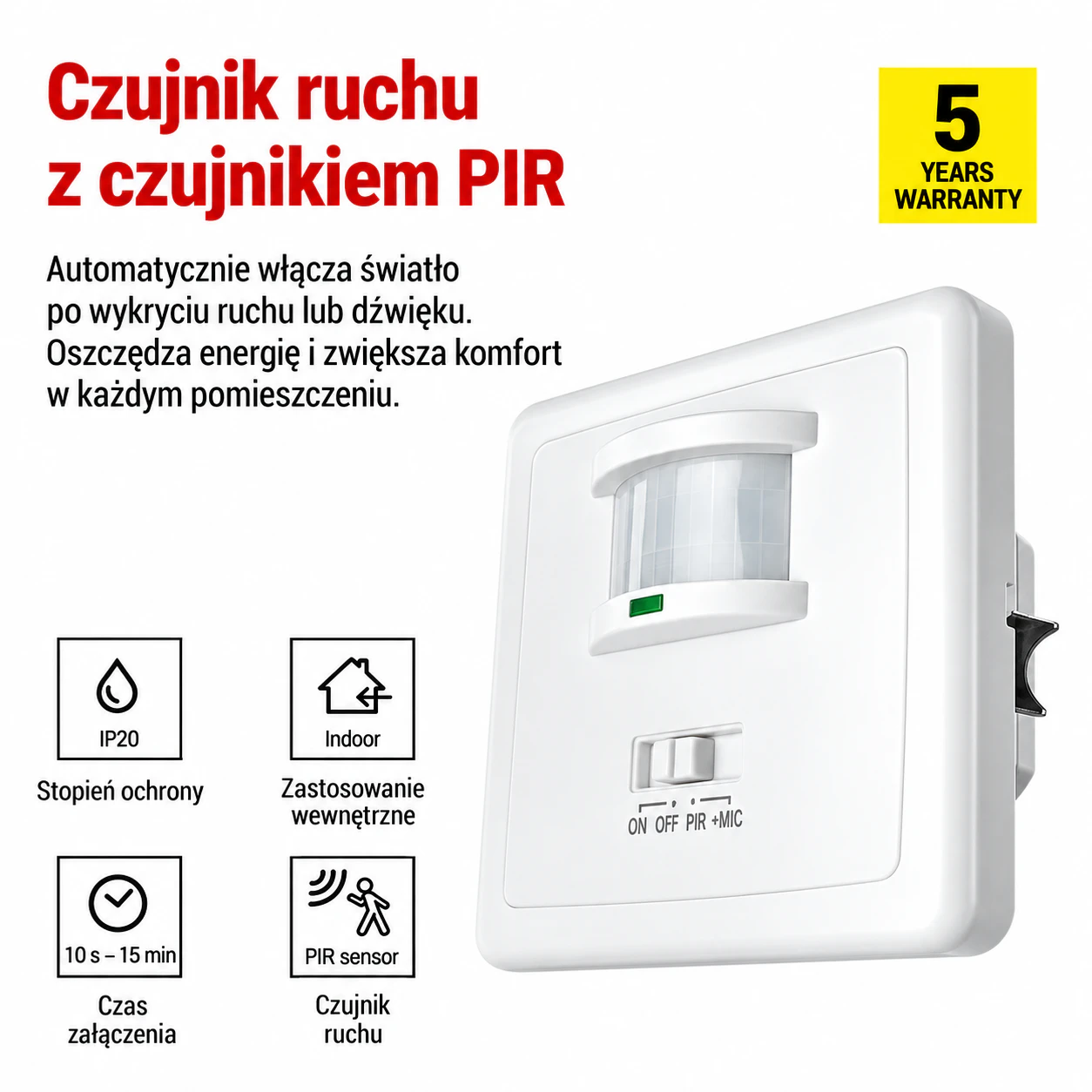

Czujnik ruchu PIR 1200W 160° 9 m IP20 biały z czujnikiem dźwięku służy do automatycznego sterowania oświetleniem na podstawie wykrywanego ruchu lub bodźców dźwiękowych. Wykorzystuje pasywną podczerwień (PIR), a dodatkowy układ reaguje na dźwięk o ustawionym poziomie głośności. Urządzenie jest przeznaczone do montażu w zabudowie, w suchych pomieszczeniach.

Najważniejsze korzyści

• Detekcja ruchu 160°: umożliwia wykrywanie osób poruszających się w kontrolowanej strefie.
• Zasięg do 9 m: pozwala sterować oświetleniem na podstawie ruchu w określonym obszarze.
• Reakcja na dźwięk: dodatkowe załączanie podłączonego urządzenia po wykryciu bodźca dźwiękowego o odpowiedniej głośności.
• Regulacja MIC 30–90 dB: umożliwia dostosowanie czułości układu dźwiękowego.
• Regulacja TIME: ustawienie opóźnienia wyłączenia od około 10 sekund do 15 minut.
• Regulacja LUX: ustawienie progu zmierzchowego od poniżej 3 do 2000 lx.
• Obciążenie rezystancyjne do 1200 W: określa dopuszczalną moc dla odbiorników rezystancyjnych.
• Obciążenie pojemnościowe do 600 W: oddzielny limit istotny przy doborze opraw LED i ich zasilaczy.

Sterowanie ruchem i dźwiękiem

Czujnik PIR reaguje na zmiany promieniowania podczerwonego związane z przemieszczaniem się osób. Po wykryciu ruchu załącza podłączone oświetlenie na ustawiony czas. Każde kolejne wykrycie ruchu rozpoczyna odliczanie opóźnienia wyłączenia od nowa.

Dodatkową funkcją urządzenia jest reakcja na bodźce dźwiękowe. Pokrętło MIC pozwala regulować czułość w zakresie 30–90 dB. Dzięki temu czujnik może załączyć oświetlenie również po wykryciu dźwięku o odpowiedniej głośności.

Regulacja czasu i progu zmierzchowego

Ustawienie TIME określa czas działania podłączonego oświetlenia po aktywacji czujnika. Zakres regulacji wynosi od 10 sekund do 15 minut. Funkcja LUX umożliwia dostosowanie reakcji urządzenia do poziomu oświetlenia otoczenia, w zakresie od poniżej 3 do 2000 lx.

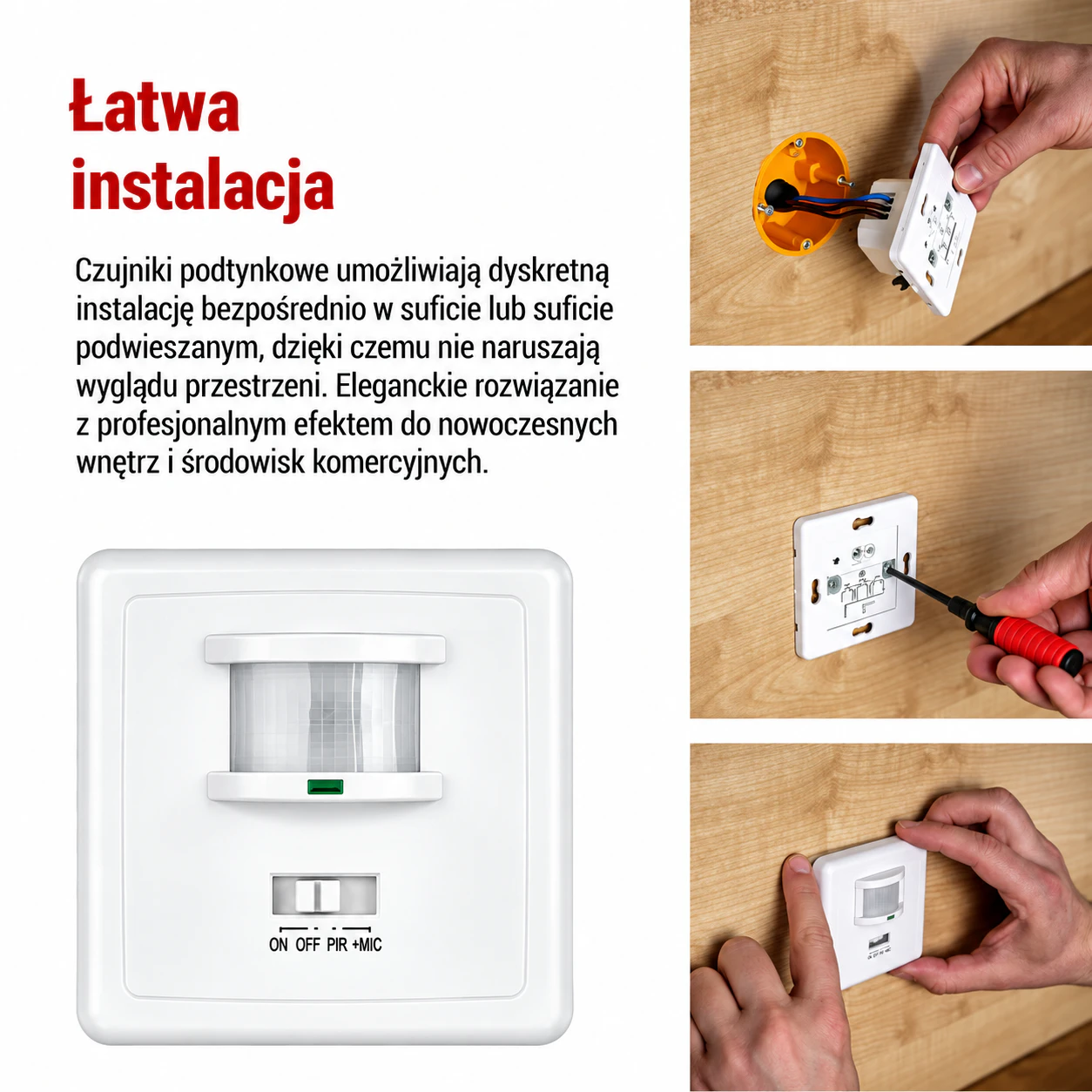

Konstrukcja i montaż

Czujnik ma białą obudowę o wymiarach 80 × 80 × 34 mm. Instrukcja przewiduje instalację w przygotowanym otworze okrągłym lub kwadratowym. Zalecana wysokość montażu wynosi od 1 do 1,8 m.

Stopień ochrony IP20 oznacza, że czujnik należy stosować w suchych pomieszczeniach, bez narażenia na wodę. Urządzenie wymaga zasilania 220–240 V AC, 50/60 Hz. Podłączenie elektryczne powinno zostać wykonane zgodnie ze schematem producenta, przy odłączonym zasilaniu, przez osobę z odpowiednimi kwalifikacjami.

Parametry techniczne

• Rodzaj produktu: czujnik ruchu z funkcją detekcji dźwięku
• Technologia detekcji ruchu: PIR (pasywna podczerwień)
• Kąt detekcji [°]: 160
• Maksymalny zasięg detekcji [m]: 9 przy temperaturze poniżej 24°C
• Wykrywana prędkość ruchu [m/s]: 0,6–1,5
• Regulacja czułości dźwiękowej [dB]: 30–90
• Czas opóźnienia wyłączenia: od 10 s ±3 s do 15 min ±2 min
• Regulacja progu zmierzchowego [lx]: od poniżej 3 do 2000
• Maksymalne obciążenie rezystancyjne [W]: 1200
• Maksymalne obciążenie pojemnościowe [W]: 600
• Napięcie zasilania [V]: 220–240 AC
• Częstotliwość zasilania [Hz]: 50/60
• Stopień ochrony: IP20
• Temperatura pracy [°C]: od -20 do +40
• Wilgotność względna [%]: poniżej 93
• Zalecana wysokość montażu [m]: 1–1,8
• Sposób montażu: w zabudowie, w otworze okrągłym lub kwadratowym
• Kolor: biały
• Wymiary [mm]: 80 × 80 × 34
• Opakowanie: 1 sztuka, pudełko

Zastosowanie

Czujnik ruchu PIR z funkcją sterowania dźwiękiem można wykorzystać do automatycznego włączania oświetlenia w korytarzach, przejściach i pomieszczeniach gospodarczych. Regulacja czasu, światła i czułości dźwiękowej pozwala dopasować sposób działania do warunków konkretnego wnętrza.

Przy podłączaniu opraw LED należy uwzględnić charakter obciążenia i parametry ich zasilaczy. Limit 1200 W dotyczy obciążenia rezystancyjnego, natomiast 600 W pojemnościowego.

Biały czujnik ruchu PIR 1200W IP20 z detekcją dźwięku łączy wykrywanie ruchu do 9 m z regulowaną reakcją na dźwięk. Jest przeznaczony do automatycznego sterowania oświetleniem w instalacjach wewnętrznych.
