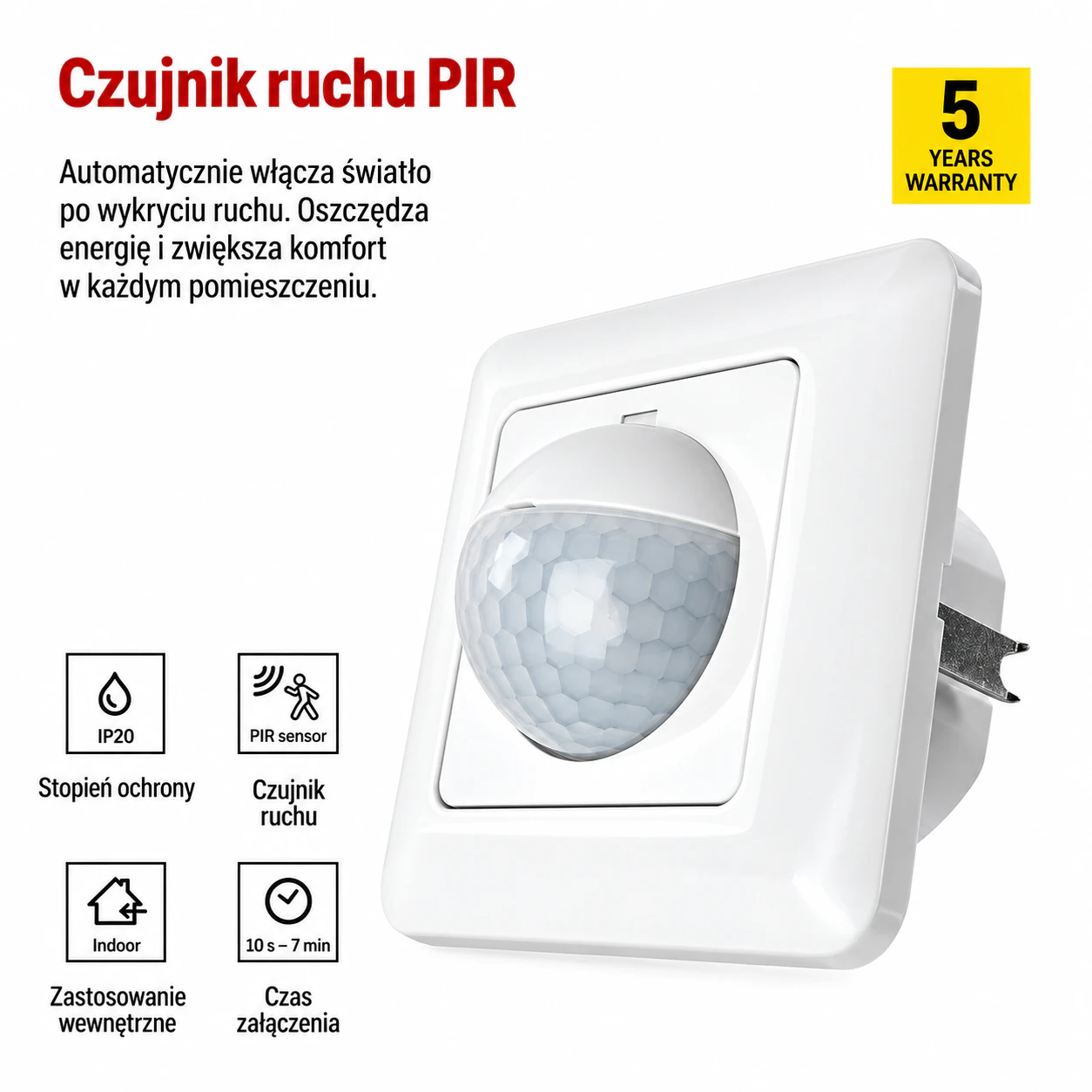

Czujnik ruchu PIR 500W IP20 biały

Czujnik ruchu PIR 500W 190° 10 m IP20 biały służy do automatycznego sterowania oświetleniem po wykryciu ruchu. Technologia pasywnej podczerwieni (PIR) reaguje na przemieszczanie się osób w polu detekcji. Zasięg do 10 m, kąt wykrywania 190° i regulacja czasu działania pozwalają dostosować pracę oświetlenia do potrzeb pomieszczenia.

Najważniejsze korzyści czujnika ruchu PIR 500W

• Detekcja ruchu do 10 m: umożliwia wykrywanie osób poruszających się w kontrolowanej przestrzeni.
• Kąt wykrywania 190°: zapewnia szerokie pole detekcji.
• Regulacja czasu TIME: opóźnienie wyłączenia od około 10 sekund do 7 minut.
• Regulacja zmierzchowa LUX: ustawienie progu natężenia światła od poniżej 3 do 2000 lx.
• Trzy tryby pracy: OFF, PIR i ON, umożliwiające wyłączenie sterowania, automatyczną reakcję na ruch lub załączenie podłączonego urządzenia.
• Osłona ograniczająca pole detekcji: dołączona płytka pozwala zmniejszyć obszar wykrywania ruchu.
• Obciążenie rezystancyjne do 500 W: maksymalna dopuszczalna moc dla tego typu odbiorników.
• Obciążenie pojemnościowe do 200 W: oddzielny limit istotny przy doborze opraw LED i ich zasilaczy.

Sterowanie oświetleniem i trzy tryby pracy

W trybie PIR czujnik automatycznie włącza podłączone oświetlenie po wykryciu ruchu. Po ostatnim wykryciu aktywności rozpoczyna odliczanie ustawionego czasu. Kolejne wykrycie ruchu powoduje ponowne rozpoczęcie odliczania.

Przełącznik umożliwia również wybór trybu OFF, w którym czujnik nie załącza podłączonego urządzenia, oraz ON, w którym urządzenie pozostaje załączone. Dzięki temu można korzystać ze sterowania automatycznego lub ręcznie wybrać stan pracy.

Regulacja czasu, zmierzchu i obszaru wykrywania

Regulacja TIME pozwala ustawić czas działania oświetlenia od 10 sekund do 7 minut. Pokrętło LUX umożliwia określenie progu natężenia światła, przy którym czujnik ma reagować na ruch. Zakres regulacji wynosi od poniżej 3 do 2000 lx.

Dołączona płytka zasłaniająca pozwala ograniczyć kąt detekcji. Można ją dopasować i zamocować na soczewce czujnika, aby zmniejszyć obszar reagowania na ruch. To przydatne rozwiązanie w miejscach, gdzie niepożądane jest wykrywanie osób poza wyznaczoną strefą.

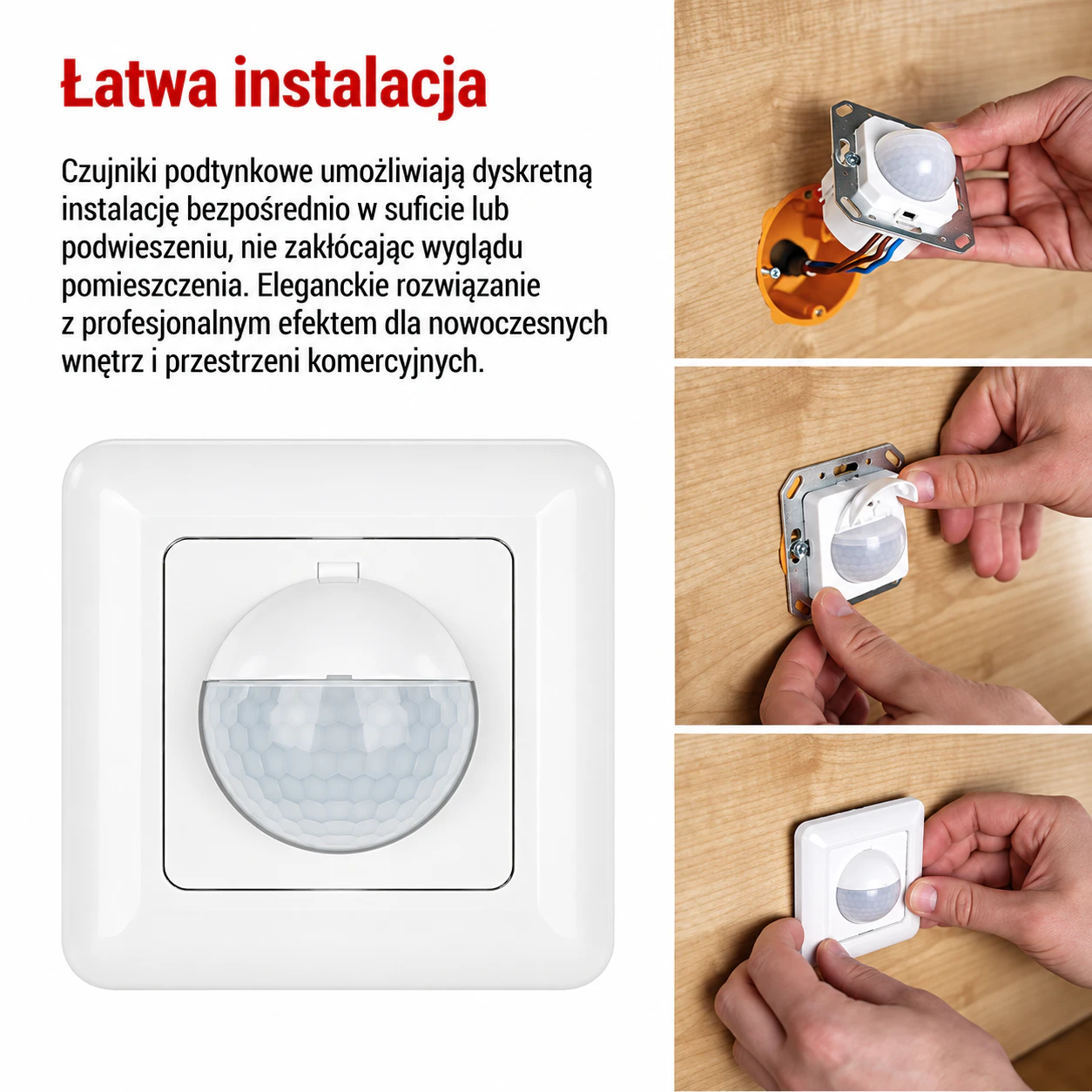

Konstrukcja i montaż podtynkowy

Biały czujnik ma wymiary 80 × 80 × 21 mm. Jest przeznaczony do montażu w zabudowie, dzięki czemu widoczna część urządzenia może być zintegrowana z powierzchnią ściany lub innego odpowiedniego elementu konstrukcyjnego. Zalecana wysokość montażu wynosi od 1 do 1,8 m.

Stopień ochrony IP20 oznacza, że urządzenie należy instalować w suchych pomieszczeniach, bez narażenia na wodę. Czujnik jest zasilany napięciem 220–240 V AC, 50/60 Hz. Podłączenie elektryczne powinno zostać wykonane przy odłączonym zasilaniu, zgodnie ze schematem producenta, przez osobę z odpowiednimi kwalifikacjami.

Parametry techniczne

• Rodzaj produktu: czujnik ruchu
• Technologia detekcji: PIR (pasywna podczerwień)
• Kąt detekcji [°]: 190
• Maksymalny zasięg detekcji [m]: 10 przy temperaturze poniżej 24°C
• Wykrywana prędkość ruchu [m/s]: 0,6–1,5
• Czas opóźnienia wyłączenia: od 10 s ±3 s do 7 min ±2 min
• Regulacja progu zmierzchowego [lx]: od poniżej 3 do 2000
• Tryby pracy: OFF / PIR / ON
• Maksymalne obciążenie rezystancyjne [W]: 500
• Maksymalne obciążenie pojemnościowe [W]: 200
• Napięcie zasilania [V]: 220–240 AC
• Częstotliwość zasilania [Hz]: 50/60
• Pobór mocy [W]: około 0,5
• Stopień ochrony: IP20
• Temperatura pracy [°C]: od -20 do +40
• Wilgotność względna [%]: poniżej 93
• Wysokość montażu [m]: 1–1,8
• Sposób montażu: podtynkowy
• Kolor: biały
• Wymiary [mm]: 80 × 80 × 21
• Wyposażenie: płytka ograniczająca pole detekcji
• Opakowanie: 1 sztuka, pudełko

Zastosowanie czujnika ruchu PIR 190°

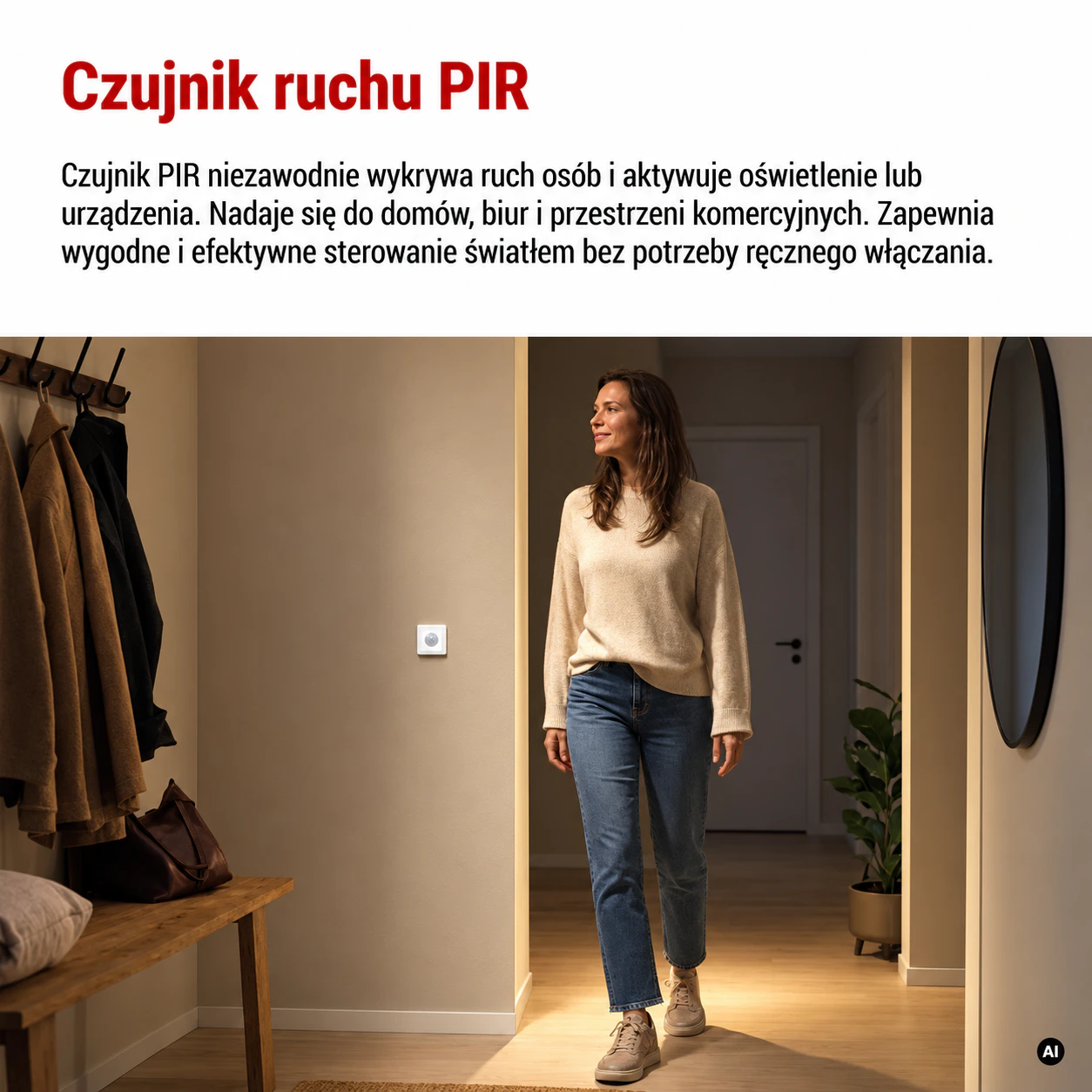

Czujnik PIR 500W może sterować oświetleniem korytarzy, przejść, pomieszczeń gospodarczych, biur i innych suchych przestrzeni wewnętrznych. Automatyczne załączanie światła po wykryciu ruchu ogranicza konieczność korzystania z tradycyjnego włącznika.

Przy doborze podłączonych lamp LED należy uwzględnić rodzaj obciążenia i parametry zasilaczy. Maksymalne obciążenie rezystancyjne wynosi 500 W, natomiast pojemnościowe 200 W. Wartości tych nie należy traktować zamiennie.

Biały czujnik ruchu PIR 500W IP20 łączy zasięg do 10 m, kąt detekcji 190° oraz regulację czasu i progu zmierzchowego. Trzy tryby pracy i dołączona osłona pozwalają dostosować sposób sterowania oświetleniem do warunków pomieszczenia.
