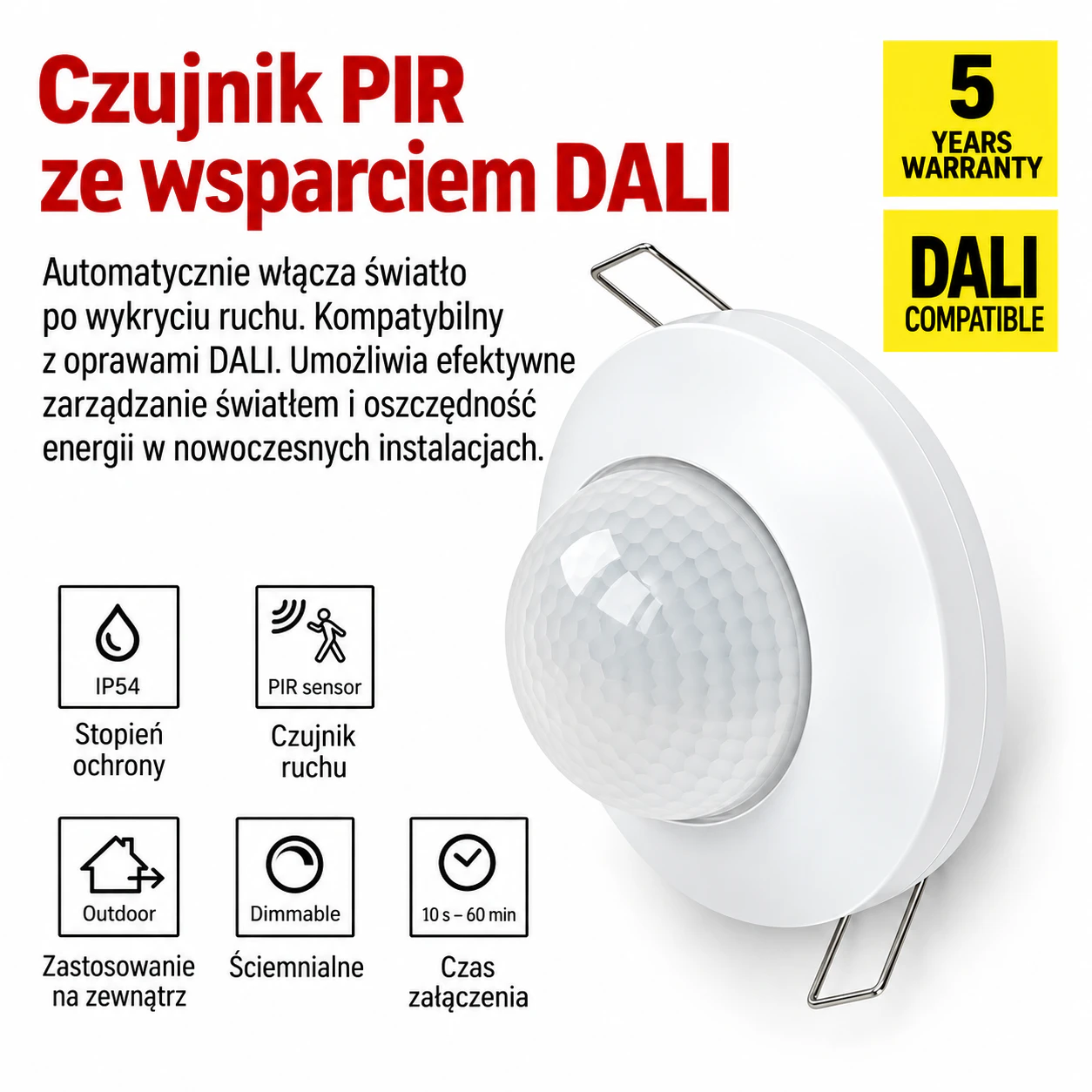

Czujnik ruchu PIR DALI 360° 10m IP54 biały 2-kanałowy

Czujnik ruchu PIR DALI 360° 10 m IP54 biały 2-kanałowy jest przeznaczony do automatycznego sterowania oświetleniem w instalacjach wykorzystujących protokół DALI. Wykrywa ruch za pomocą pasywnej podczerwieni (PIR), a następnie steruje podłączonymi urządzeniami oświetleniowymi. Dwa kanały sterowania, regulacja jasności oraz możliwość ustawienia czasu działania i progu zmierzchowego pozwalają dopasować pracę oświetlenia do warunków pomieszczenia.

Najważniejsze korzyści czujnika ruchu PIR DALI

• Sterowanie DALI: współpraca z urządzeniami oświetleniowymi obsługującymi ten protokół.
• Dwa kanały CH1 i CH2: możliwość sterowania dwiema grupami urządzeń oświetleniowych.
• Obsługa do 50 urządzeń DALI: maksymalnie 25 urządzeń na każdy kanał.
• Detekcja ruchu 360°: wykrywanie ruchu w obszarze wokół czujnika, przy zasięgu do 10 m.
• Regulacja czasu działania: od około 10 sekund do 60 minut.
• Regulacja progu zmierzchowego: od poniżej 3 do 2000 lx.
• Regulacja jasności: możliwość sterowania poziomem świecenia kompatybilnych urządzeń DALI.
• Tryb czuwania: ustawienie czasu oraz poziomu przyciemnienia oświetlenia po zakończeniu podstawowego czasu działania.
• Stopień ochrony IP54: ochrona przed pyłem w ilościach zakłócających pracę urządzenia oraz bryzgami wody.

Dwukanałowe sterowanie oświetleniem DALI

Czujnik obsługuje dwa kanały sterowania CH1 i CH2. Do każdego kanału można podłączyć maksymalnie 25 urządzeń DALI, co daje łącznie do 50 obsługiwanych urządzeń. Pozwala to skonfigurować pracę dwóch grup oświetlenia w ramach jednej instalacji.

Urządzenie umożliwia sterowanie jasnością oświetlenia oraz pracę w trybie utrzymywania stałego natężenia światła. Zakres nastawy dla tej funkcji wynosi 100–300 lx. Czujnik może dostosowywać poziom świecenia kompatybilnych opraw do warunków oświetlenia otoczenia.

Regulacja czasu, zmierzchu i trybu czuwania

Czas działania oświetlenia po wykryciu ruchu można ustawić w zakresie od 10 sekund do 60 minut. Regulacja progu zmierzchowego pozwala określić poziom natężenia światła, przy którym czujnik ma aktywować oświetlenie. Dostępny zakres wynosi od poniżej 3 do 2000 lx.

Po upływie ustawionego czasu oświetlenie może przejść do trybu czuwania z obniżoną jasnością. Dostępne poziomy przyciemnienia wynoszą 10%, 20% i 30%. Czas czuwania można ustawić na 5, 10, 15, 30 lub 60 minut albo wybrać pracę bez ograniczenia czasu.

Konstrukcja i montaż czujnika DALI

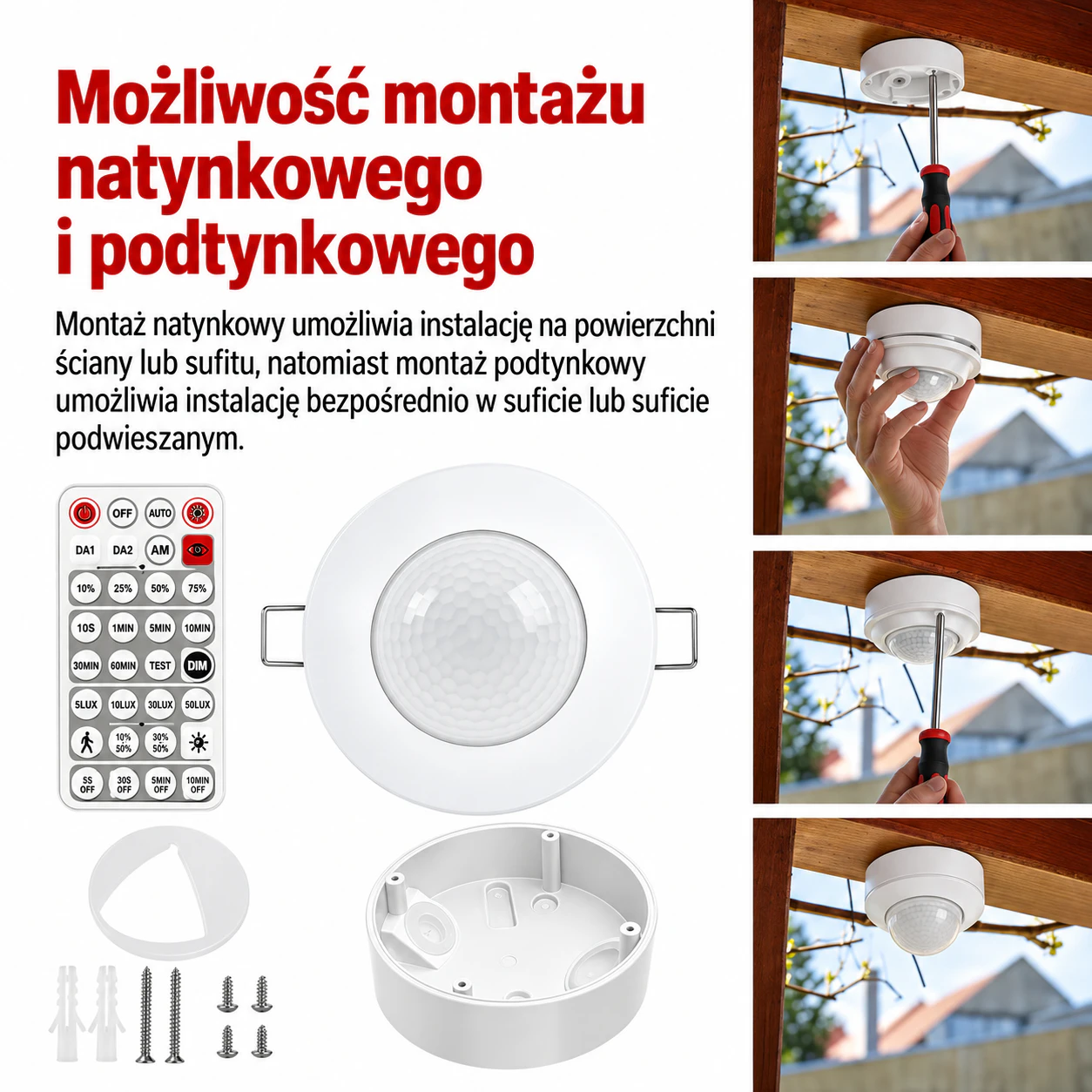

Czujnik ma białą obudowę o wymiarach 102 × 77 mm. Producent przewiduje montaż natynkowy lub podtynkowy, a zalecana wysokość instalacji wynosi od 2,2 do 6 m. Dołączona osłona umożliwia ograniczenie obszaru detekcji, gdy wymagane jest wykrywanie ruchu tylko w wybranej strefie.

Urządzenie jest zasilane napięciem 220–240 V AC, 50/60 Hz. Komunikacja z urządzeniami oświetleniowymi odbywa się przez magistralę DALI. Zaciski R/S, R/S1 i R/S2 umożliwiają dodatkowe sterowanie ręczne.

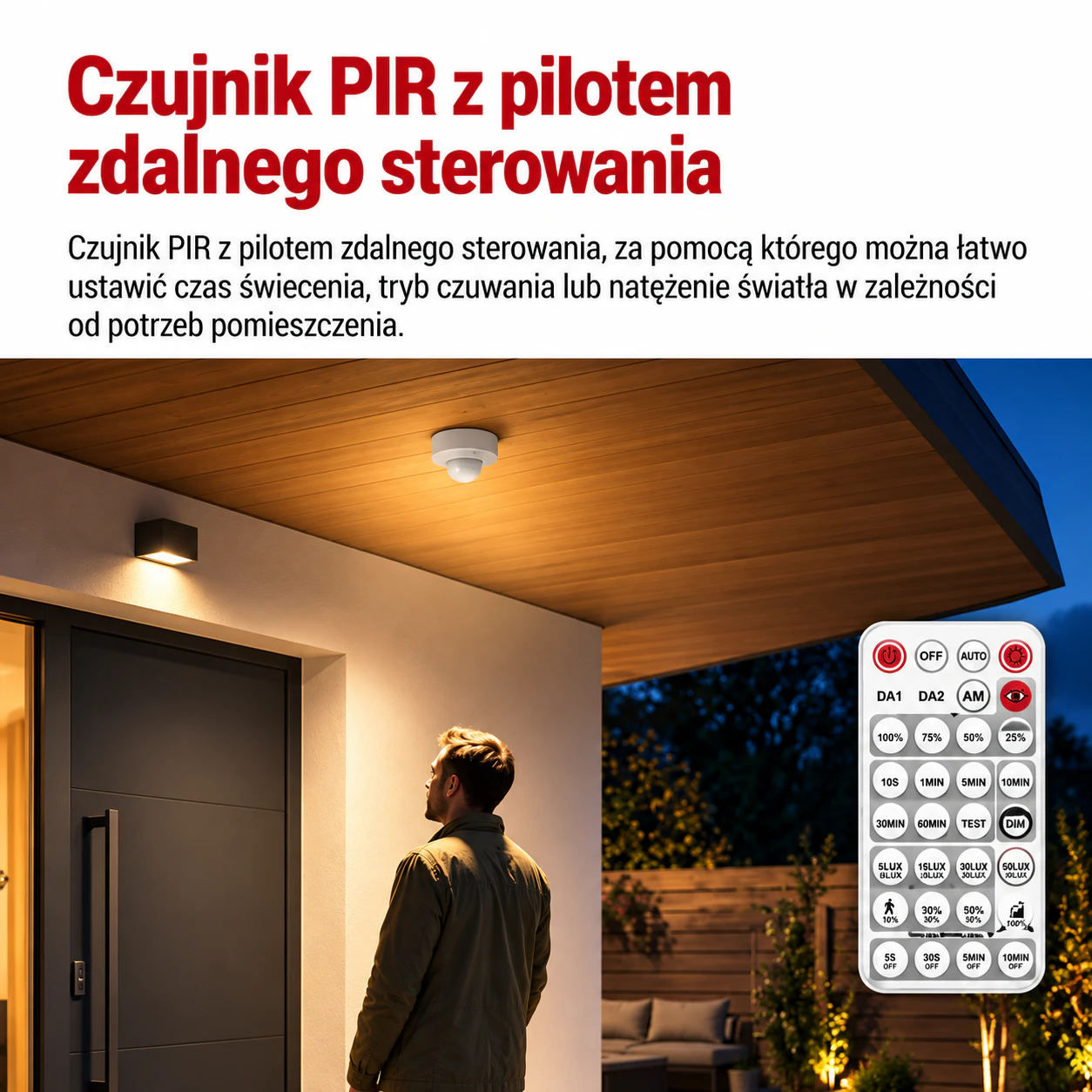

Instrukcja producenta opisuje konfigurację z użyciem pilota, w tym ustawianie kanałów, czasu, jasności i trybu czuwania. Przed zakupem pilota należy sprawdzić jego zgodność z czujnikiem. Podłączenie elektryczne należy wykonać zgodnie ze schematem producenta, przy odłączonym zasilaniu.

Parametry techniczne

• Rodzaj produktu: czujnik ruchu DALI
• Technologia detekcji: PIR (pasywna podczerwień)
• Protokół sterowania: DALI
• Liczba kanałów: 2 (CH1 i CH2)
• Maksymalna liczba urządzeń DALI: 50 łącznie
• Maksymalna liczba urządzeń na kanał: 25
• Kąt detekcji [°]: 360
• Maksymalny zasięg detekcji [m]: 10 przy temperaturze poniżej 24°C
• Czas działania: od 10 s ±3 s do 60 min ±2 min
• Regulacja progu zmierzchowego [lx]: od poniżej 3 do 2000
• Zakres nastawy stałego natężenia oświetlenia [lx]: 100–300
• Czas czuwania: 5, 10, 15, 30, 60 min lub bez ograniczenia
• Poziom jasności w trybie czuwania [%]: 10, 20, 30
• Napięcie zasilania [V]: 220–240 AC
• Częstotliwość zasilania [Hz]: 50/60
• Pobór mocy [W]: 0,5
• Pobór mocy w trybie czuwania [W]: 0,5
• Stopień ochrony: IP54
• Temperatura pracy [°C]: od -20 do +40
• Wilgotność względna [%]: poniżej 93
• Wysokość montażu [m]: 2,2–6
• Wykrywana prędkość ruchu [m/s]: 0,6–1,5
• Sposób montażu: natynkowy lub podtynkowy
• Kolor: biały
• Wymiary [mm]: 102 × 77
• Wyposażenie: osłona ograniczająca kąt detekcji

Zastosowanie czujnika ruchu PIR DALI IP54

Czujnik może sterować oświetleniem DALI w korytarzach, ciągach komunikacyjnych, pomieszczeniach użytkowych i innych przestrzeniach wymagających automatycznego dostosowania światła do wykrywanego ruchu. Dwa kanały pozwalają oddzielnie skonfigurować pracę dwóch grup opraw.

Przy projektowaniu instalacji należy uwzględnić kompatybilność urządzeń z protokołem DALI oraz limit 25 odbiorników na kanał. Czujnik nie jest odpowiednikiem standardowego czujnika przekaźnikowego z obciążeniem określonym w watach.

Biały czujnik ruchu PIR DALI 360° IP54 umożliwia dwukanałowe sterowanie oświetleniem, regulację jasności i czasu działania oraz konfigurację trybu czuwania. Jest przeznaczony do instalacji wykorzystujących kompatybilne urządzenia DALI.
