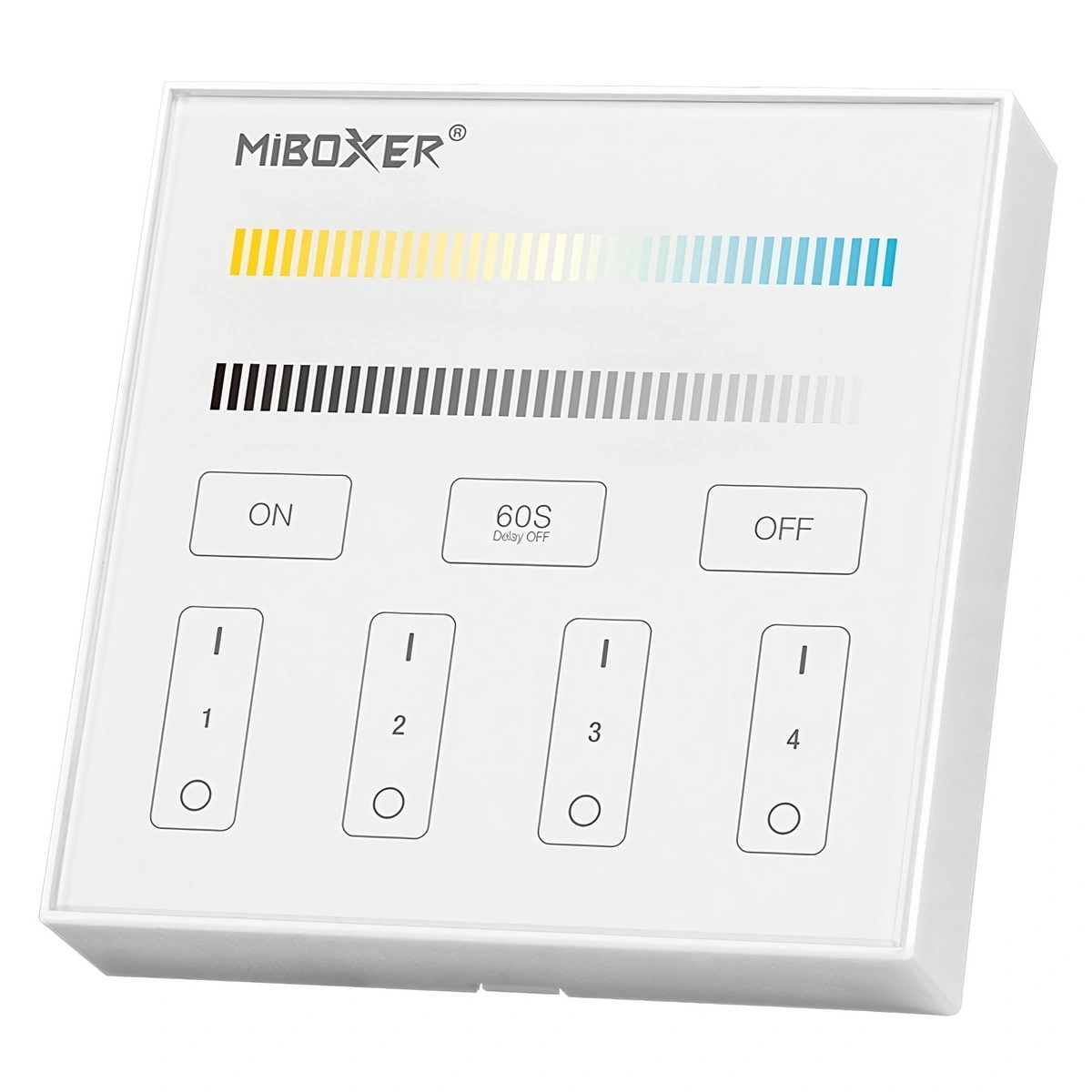

Panel sterujący MiBoxer B2 CCT 2,4GHz biały 4 strefy

MiBoxer B2 to biały, 4-strefowy panel sterujący do oświetlenia LED CCT. Komunikuje się bezprzewodowo z kompatybilnymi kontrolerami MiBoxer/Mi-Light w paśmie RF 2,4GHz i umożliwia niezależne sterowanie maksymalnie czterema strefami oświetlenia oraz wspólną obsługę wszystkich stref.

Panel pozwala regulować jasność w zakresie 1–100% oraz temperaturę barwową CCT w zakresie obsługiwanym przez zastosowaną taśmę LED i kontroler. MiBoxer B2 jest zasilany napięciem 3V z dwóch baterii AAA, dlatego do miejsca montażu nie trzeba prowadzić dodatkowego przewodu sterującego.

B2 jest panelem sterującym, a nie sterownikiem mocy. Taśmy LED nie podłącza się bezpośrednio do panelu. Do działania wymagany jest kompatybilny kontroler lub odbiornik MiBoxer/Mi-Light 2,4GHz.

Najważniejsze korzyści MiBoxer B2

• Sterowanie 4 strefami – możliwość niezależnego włączania i wyłączania czterech grup oświetlenia.
• Sterowanie wszystkimi strefami – osobne przyciski ALL ON i ALL OFF umożliwiają jednoczesną obsługę całego systemu.
• Regulacja temperatury barwowej CCT – dotykowy suwak pozwala zmieniać proporcje światła ciepłego i chłodnego.
• Ściemnianie 1–100% – oddzielny suwak umożliwia płynną regulację jasności.
• Timer 60s – funkcja automatycznego wyłączenia światła po 60 sekundach.
• RF 2,4GHz – bezprzewodowa komunikacja z kompatybilnymi kontrolerami MiBoxer/Mi-Light.
• Zasięg do 30m – zgodnie z parametrami producenta.
• Zasilanie 2×AAA – brak konieczności doprowadzania przewodu zasilającego do panelu.
• Montaż natynkowy – panel można zamontować w dogodnym miejscu bez dodatkowego okablowania.

Sterowanie 4 strefami oświetlenia LED

MiBoxer B2 umożliwia podział instalacji na 4 niezależnie sterowane strefy. Każda strefa posiada osobne pola ON i OFF, dzięki czemu można włączać lub wyłączać wybrane grupy oświetlenia bez wpływu na pozostałe.

Panel posiada również przyciski ALL ON i ALL OFF służące do jednoczesnego włączania lub wyłączania wszystkich sparowanych stref. Pozwala to z jednego miejsca sterować kilkoma grupami oświetlenia, np. różnymi fragmentami pomieszczenia lub oddzielnymi obwodami LED.

Strefa w panelu B2 oznacza grupę sparowanych kontrolerów. Nie są to fizyczne wyjścia elektryczne panelu – komunikacja pomiędzy B2 a odbiornikami odbywa się bezprzewodowo.

Regulacja temperatury barwowej CCT

Dotykowy suwak CCT umożliwia zmianę temperatury barwowej światła w instalacji wykorzystującej taśmę LED CCT oraz odpowiedni kontroler dwukanałowy. Użytkownik może regulować proporcję pomiędzy światłem ciepłym i chłodnym w zakresie oferowanym przez zastosowane źródło światła.

Panel nie narzuca konkretnego zakresu temperatury barwowej w kelwinach. Dostępny zakres zależy od parametrów podłączonej taśmy lub oprawy LED CCT.

Płynne ściemnianie 1–100%

Osobny dotykowy suwak odpowiada za regulację jasności w zakresie 1–100%. Pozwala szybko zmienić intensywność oświetlenia bez korzystania z klasycznych przycisków zwiększania i zmniejszania jasności.

Rzeczywiste działanie i zakres regulacji zależą również od zastosowanego kontrolera oraz podłączonego oświetlenia LED.

Automatyczne wyłączenie po 60s

MiBoxer B2 posiada funkcję opóźnionego wyłączenia. Po naciśnięciu przycisku 60S Delay OFF przy włączonym oświetleniu światło zostanie automatycznie wyłączone po 60 sekundach.

Funkcja pozwala pozostawić oświetlenie włączone jeszcze przez krótki czas bez stosowania dodatkowego programatora.

Kompatybilne sterowniki MiBoxer

Panel B2 należy sparować z kompatybilnym kontrolerem lub odbiornikiem MiBoxer/Mi-Light pracującym w systemie RF 2,4GHz.

Do kompatybilnych sterowników należą między innymi:

• MiBoxer FUT035P+ – kontroler przeznaczony do sterowania oświetleniem CCT w systemie MiBoxer 2,4GHz,
• MiBoxer FUT035S+ – kontroler MONO/CCT z komunikacją RF 2,4GHz,
• MiBoxer FUT035W+ – kontroler MONO/CCT z RF 2,4GHz oraz dodatkowym sterowaniem Wi-Fi i Bluetooth,
• MiBoxer FUT036S-P – kontroler jednokolorowego oświetlenia LED MONO z komunikacją RF 2,4GHz.

Pasujące sterowniki dostępne w naszym sklepie znajdziesz również na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać kontroler odpowiedni do rodzaju taśmy LED, napięcia instalacji i wymaganego obciążenia.

Pełna regulacja temperatury barwowej wymaga kontrolera oraz oświetlenia obsługującego CCT. Przy współpracy z kontrolerem jednokolorowym MONO panel może obsługiwać funkcje związane z jasnością i włączaniem, ale regulacja CCT nie będzie wykorzystywana.

Sama częstotliwość 2,4GHz nie oznacza kompatybilności z każdym urządzeniem radiowym. Należy stosować kontrolery MiBoxer/Mi-Light przewidziane do współpracy z panelem B2.

Panel sterujący – nie sterownik LED

MiBoxer B2 pełni funkcję bezprzewodowego nadajnika. Nie posiada wyjścia do bezpośredniego podłączenia taśmy LED i nie zastępuje kontrolera zamontowanego pomiędzy zasilaczem a oświetleniem.

Kontroler odpowiada za zasilanie poszczególnych kanałów taśmy LED oraz obsługę obciążenia. Panel B2 wysyła do niego polecenia dotyczące ON/OFF, jasności, temperatury barwowej i wyboru strefy.

Sterowanie radiowe RF 2,4GHz

B2 komunikuje się z kontrolerami bezprzewodowo w paśmie RF 2,4GHz. Częstotliwość transmisji wynosi 2400–2483,5MHz, moc nadawania 6dBm, a komunikacja wykorzystuje modulację GFSK.

Maksymalny deklarowany zasięg sterowania wynosi 30m. Rzeczywisty zasięg może zależeć od konstrukcji budynku, ścian, elementów metalowych i źródeł zakłóceń radiowych.

RF 2,4GHz nie oznacza bezpośredniego połączenia panelu z siecią Wi-Fi. B2 komunikuje się radiowo z kompatybilnym kontrolerem MiBoxer.

Montaż bez dodatkowego okablowania

Panel jest zasilany dwiema bateriami AAA, dzięki czemu w miejscu montażu nie jest potrzebne zasilanie sieciowe ani przewód prowadzony do kontrolera LED.

Natynkowy uchwyt magnetyczny można zamocować za pomocą dwustronnej taśmy montażowej. Panel można następnie umieścić w uchwycie, a w razie potrzeby zdjąć i używać jako pilota.

Front panelu wykonano ze szkła hartowanego, a sterowanie odbywa się za pomocą pojemnościowych pól dotykowych.

Parametry techniczne

• Producent: MiBoxer
• Model: B2
• Rodzaj urządzenia: 4-strefowy panel / pilot CCT
• Liczba stref: 4
• Funkcje: ON/OFF, regulacja jasności, regulacja CCT, sterowanie strefami, timer 60s
• Zakres regulacji jasności: 1–100%
• Kolor: biały
• Napięcie zasilania: 3V
• Zasilanie: 2×AAA
• Pobór prądu w trybie czuwania: 20μA
• Komunikacja: RF 2,4GHz
• Częstotliwość transmisji: 2400–2483,5MHz
• Metoda modulacji: GFSK
• Moc nadawania: 6dBm
• Zasięg sterowania: do 30m
• Stopień ochrony: IP20
• Temperatura pracy: -10~40°C

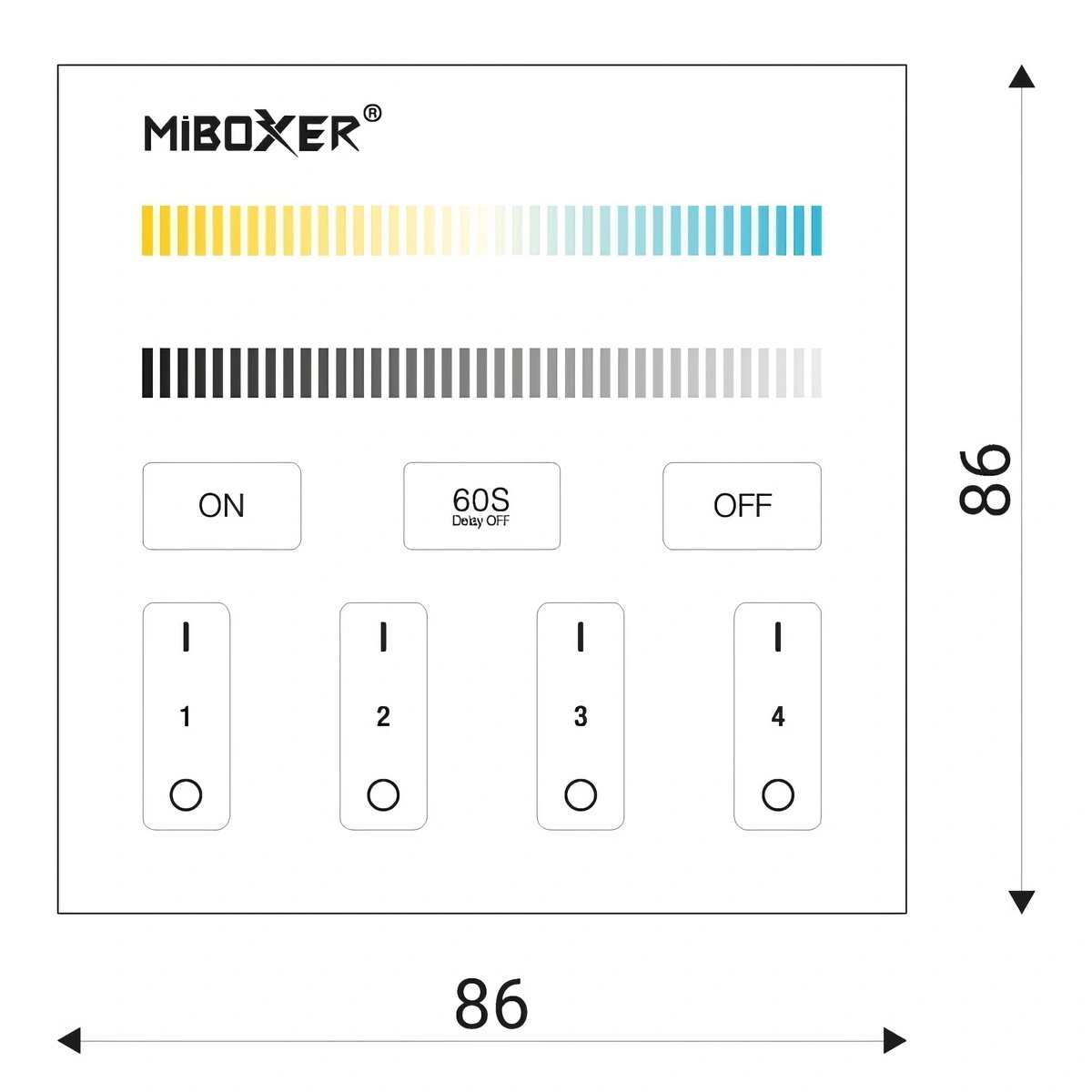

• Wymiary: 86×86×16mm
• Sposób montażu: natynkowy, uchwyt magnetyczny
• Materiał frontu: szkło hartowane

Zastosowanie

MiBoxer B2 jest przeznaczony do bezprzewodowego sterowania instalacjami LED MONO i CCT wykorzystującymi kompatybilne kontrolery MiBoxer/Mi-Light 2,4GHz. Szczególnie dobrze sprawdza się w instalacjach podzielonych na kilka niezależnych grup oświetlenia.

Cztery strefy pozwalają przykładowo oddzielnie sterować oświetleniem różnych części pomieszczenia, mebli, wnęk lub innych obwodów, a przyciski ALL ON i ALL OFF umożliwiają jednoczesną obsługę całego systemu.

Pozostałe urządzenia sterujące znajdziesz w kategorii panele sterujące LED oraz piloty do LED.
