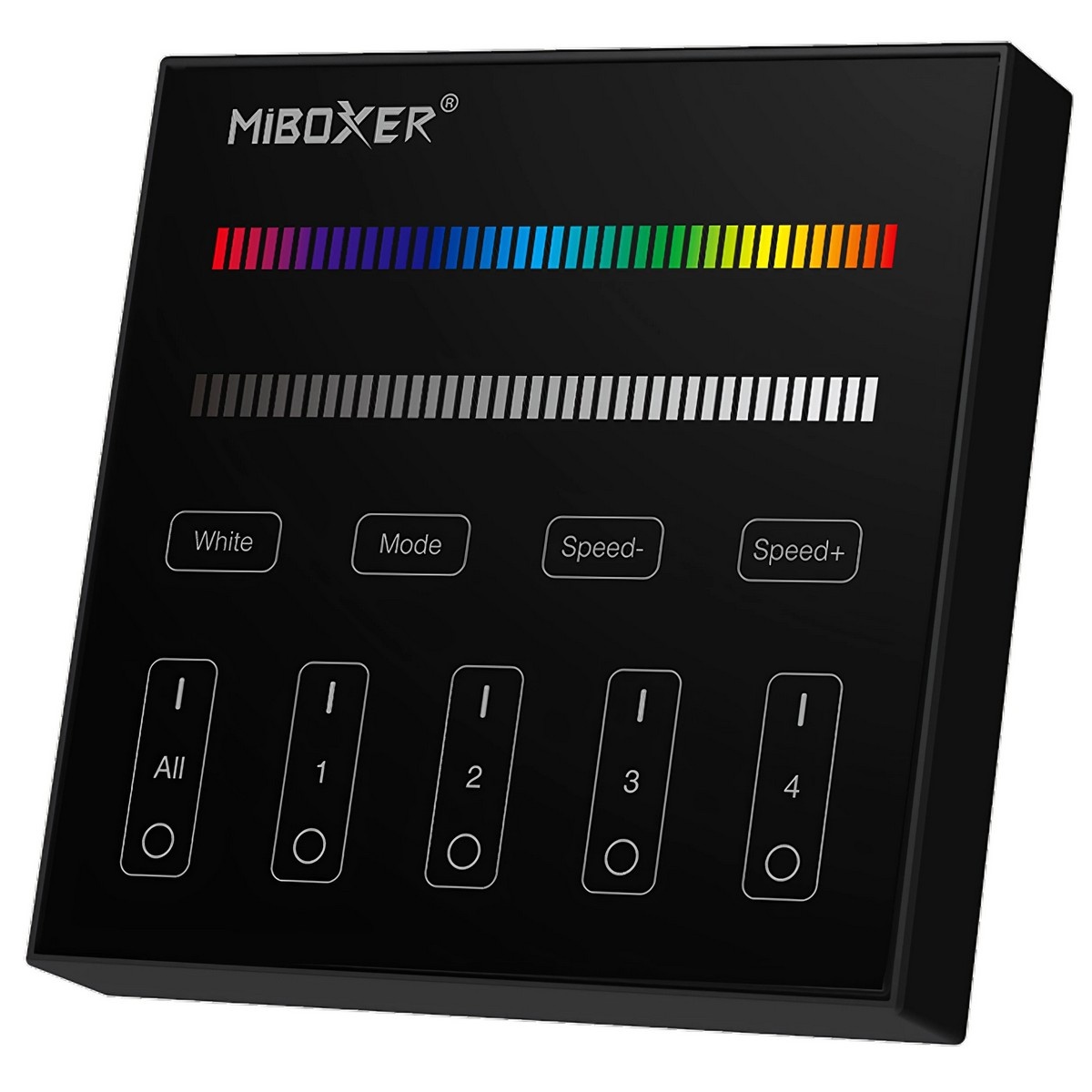

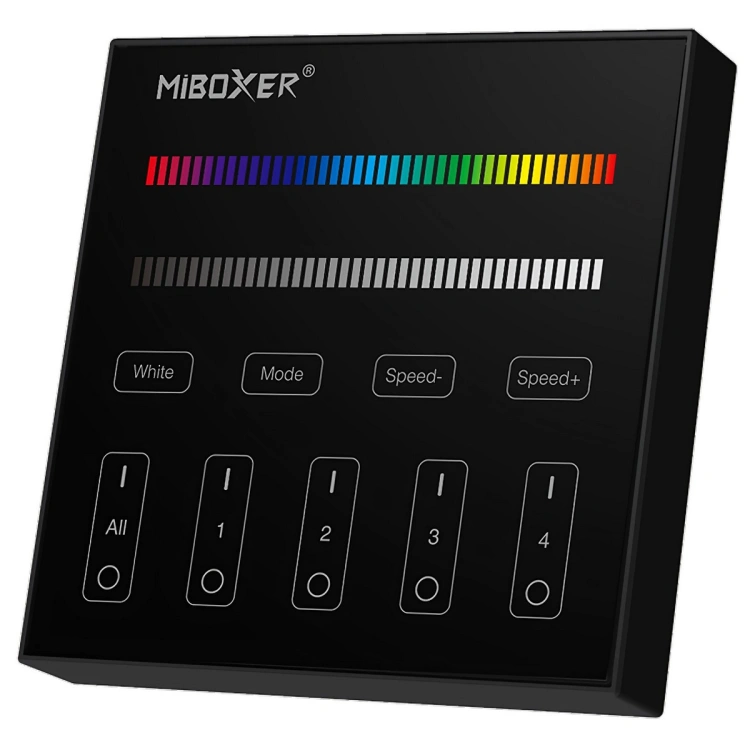

Panel sterujący MiBoxer B3-B RGBW 4 strefy czarny RF 2.4GHz

MiBoxer B3-B to czarny, 4-strefowy panel sterujący RGBW przeznaczony do bezprzewodowej obsługi kompatybilnych kontrolerów MiBoxer pracujących w systemie 2.4G RF. Umożliwia wybór koloru RGB, regulację jasności, przejście do osobnego kanału światła białego oraz obsługę trybów dynamicznych.

Panel pozwala podzielić instalację na 4 niezależnie sterowane strefy. Każdą strefę można włączać i wyłączać osobno, a wszystkie przypisane grupy oświetlenia mogą być również obsługiwane jednocześnie.

MiBoxer B3-B jest panelem sterującym, a nie kontrolerem mocy. Taśmy LED nie podłącza się bezpośrednio do panelu. Do działania wymagany jest kompatybilny kontroler lub odbiornik MiBoxer 2.4G RF obsługujący odpowiedni typ oświetlenia.

Najważniejsze korzyści MiBoxer B3-B

• 4 niezależne strefy – możliwość osobnego sterowania czterema grupami oświetlenia.
• Sterowanie RGBW – wybór kolorów RGB oraz obsługa osobnego kanału światła białego.
• Regulacja jasności 1–100% – dotykowy suwak umożliwia zmianę intensywności światła.
• Tryb światła białego – osobny przycisk pozwala przejść do kanału W w instalacji RGBW.
• Tryby dynamiczne – możliwość przełączania efektów oraz regulacji ich prędkości.
• ALL ON / ALL OFF – jednoczesna obsługa wszystkich sparowanych stref.
• MiBoxer 2.4G RF – bezprzewodowa komunikacja z kompatybilnymi kontrolerami.
• Zasięg do 30m – zgodnie z parametrami producenta.
• Zasilanie 2×AAA – brak konieczności doprowadzania przewodu zasilającego lub sterującego do panelu.

Sterowanie 4 strefami oświetlenia LED

MiBoxer B3-B umożliwia przypisanie kompatybilnych kontrolerów do jednej z czterech stref. Każda strefa posiada osobne pola ON i OFF, dzięki czemu można włączać lub wyłączać wybrane grupy oświetlenia bez wpływu na pozostałe.

Panel posiada również główny włącznik i wyłącznik służący do jednoczesnej obsługi wszystkich sparowanych urządzeń. Pozwala to z jednego miejsca sterować kilkoma niezależnymi fragmentami instalacji LED.

Strefy nie są fizycznymi wyjściami elektrycznymi panelu. B3-B wysyła polecenia radiowo, natomiast za zasilanie i obsługę kanałów taśmy LED odpowiada sparowany kontroler.

Sterowanie kolorem RGB i kanałem światła białego

Dotykowy suwak kolorów umożliwia wybór barwy światła RGB. Panel obsługuje mieszanie kanałów czerwonego, zielonego i niebieskiego, dzięki czemu można dobierać kolor oświetlenia do aktualnych potrzeb.

Osobny przycisk White służy do przejścia do kanału światła białego w kompatybilnej taśmie RGBW. B3-B nie służy do regulacji temperatury barwowej CCT – w systemie RGBW kanał W odpowiada za osobne światło białe o parametrach wynikających z zastosowanej taśmy LED.

Regulacja jasności i tryby dynamiczne

Suwak ściemniania umożliwia regulację jasności w zakresie 1–100%. Dostępny zakres i sposób reakcji oświetlenia zależą również od zastosowanego kontrolera oraz podłączonej taśmy LED.

Panel posiada przycisk wyboru trybu dynamicznego oraz osobne przyciski do zwiększania i zmniejszania prędkości aktualnego efektu. Funkcje te pozwalają obsługiwać efekty kolorystyczne udostępniane przez kompatybilny kontroler.

Kompatybilne kontrolery MiBoxer 2.4G RF

Kontroler LED nie znajduje się w komplecie. Panel B3-B należy sparować z kompatybilnym kontrolerem lub odbiornikiem pracującym w systemie MiBoxer 2.4G RF.

Kompatybilne kontrolery wskazane w dokumentacji produktowej: FUT037S+, FUT037W+, FUT037P+, E3-RF, PR5, LS2, HR5, HW5, LS2-WP oraz SR5-P.

Kompatybilne kontrolery dostępne w sklepie oraz inne urządzenia przeznaczone do rozbudowy systemu znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać kontroler odpowiedni do rodzaju taśmy LED, napięcia instalacji i wymaganego obciążenia bez konieczności wyszukiwania go osobno.

Nie należy dobierać kontrolera wyłącznie na podstawie częstotliwości 2.4GHz. Urządzenie musi być zgodne z systemem MiBoxer 2.4G RF oraz obsługiwać funkcje potrzebne w danej instalacji.

Pełne wykorzystanie funkcji panelu B3-B wymaga kontrolera i źródła światła obsługujących RGBW. W przypadku kontrolera wielofunkcyjnego należy ustawić właściwy tryb pracy zgodny z podłączoną taśmą LED.

Sterowanie radiowe MiBoxer 2.4G RF

MiBoxer B3-B komunikuje się z kompatybilnymi urządzeniami bezprzewodowo w paśmie 2.4GHz. Częstotliwość transmisji wynosi 2400–2483,5MHz, moc nadawania 6dBm, a komunikacja wykorzystuje modulację GFSK.

Deklarowany zasięg sterowania wynosi do 30m. Rzeczywisty zasięg może zależeć od konstrukcji budynku, przeszkód, elementów metalowych i innych źródeł zakłóceń radiowych.

MiBoxer 2.4G RF nie oznacza bezpośredniego połączenia panelu z siecią WiFi. B3-B komunikuje się radiowo z kompatybilnymi urządzeniami systemu MiBoxer.

Montaż bez dodatkowego okablowania

Panel jest zasilany napięciem 3V z dwóch baterii AAA, dlatego w miejscu montażu nie jest wymagane zasilanie sieciowe ani przewód prowadzony do kontrolera LED.

Natynkowy uchwyt magnetyczny montuje się za pomocą dwustronnej taśmy montażowej. Panel można następnie umieścić na podstawie, a w razie potrzeby zdjąć i obsługiwać jak pilot.

Front panelu wykonano ze szkła hartowanego, a sterowanie odbywa się za pomocą pojemnościowych pól i suwaków dotykowych.

Parametry techniczne

• Producent: MiBoxer
• Model: B3-B
• Rodzaj urządzenia: panel sterujący RGBW
• Liczba stref: 4
• Obsługiwane funkcje: RGB, kanał biały W, jasność, tryby dynamiczne
• Zakres regulacji jasności: 1–100%
• Kolor obudowy: czarny
• Napięcie zasilania [V]: 3
• Zasilanie: 2×AAA
• Pobór prądu w trybie czuwania: 20µA
• Komunikacja: RF 2.4GHz
• Częstotliwość transmisji [MHz]: 2400–2483,5
• Metoda modulacji: GFSK
• Moc nadawania: 6dBm
• Zasięg sterowania [m]: do 30
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do 40

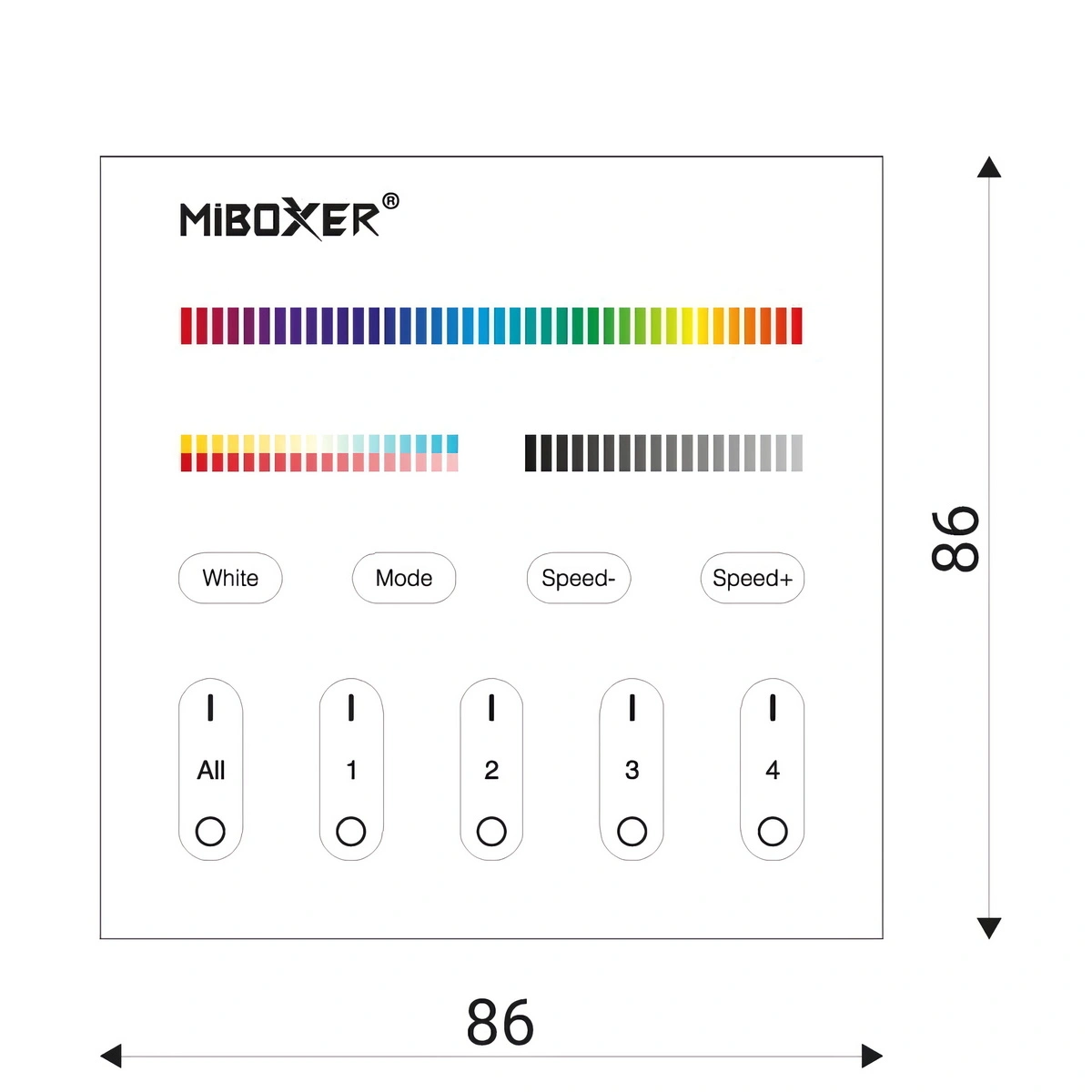

• Wymiary [mm]: 86 × 86 × 16
• Sposób montażu: natynkowy, uchwyt magnetyczny
• Materiał frontu: szkło hartowane
• Gwarancja: 24 miesiące

Zastosowanie

MiBoxer B3-B jest przeznaczony do bezprzewodowego sterowania instalacjami LED RGBW. Cztery strefy umożliwiają podział systemu na niezależne grupy oświetlenia i obsługę ich z jednego panelu.

Panel może służyć do sterowania oddzielnymi fragmentami pomieszczenia, oświetleniem meblowym, wnękami lub innymi obwodami LED, pod warunkiem zastosowania kompatybilnych kontrolerów MiBoxer 2.4G RF.

Pasujące kontrolery oraz pozostałe elementy systemu znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
