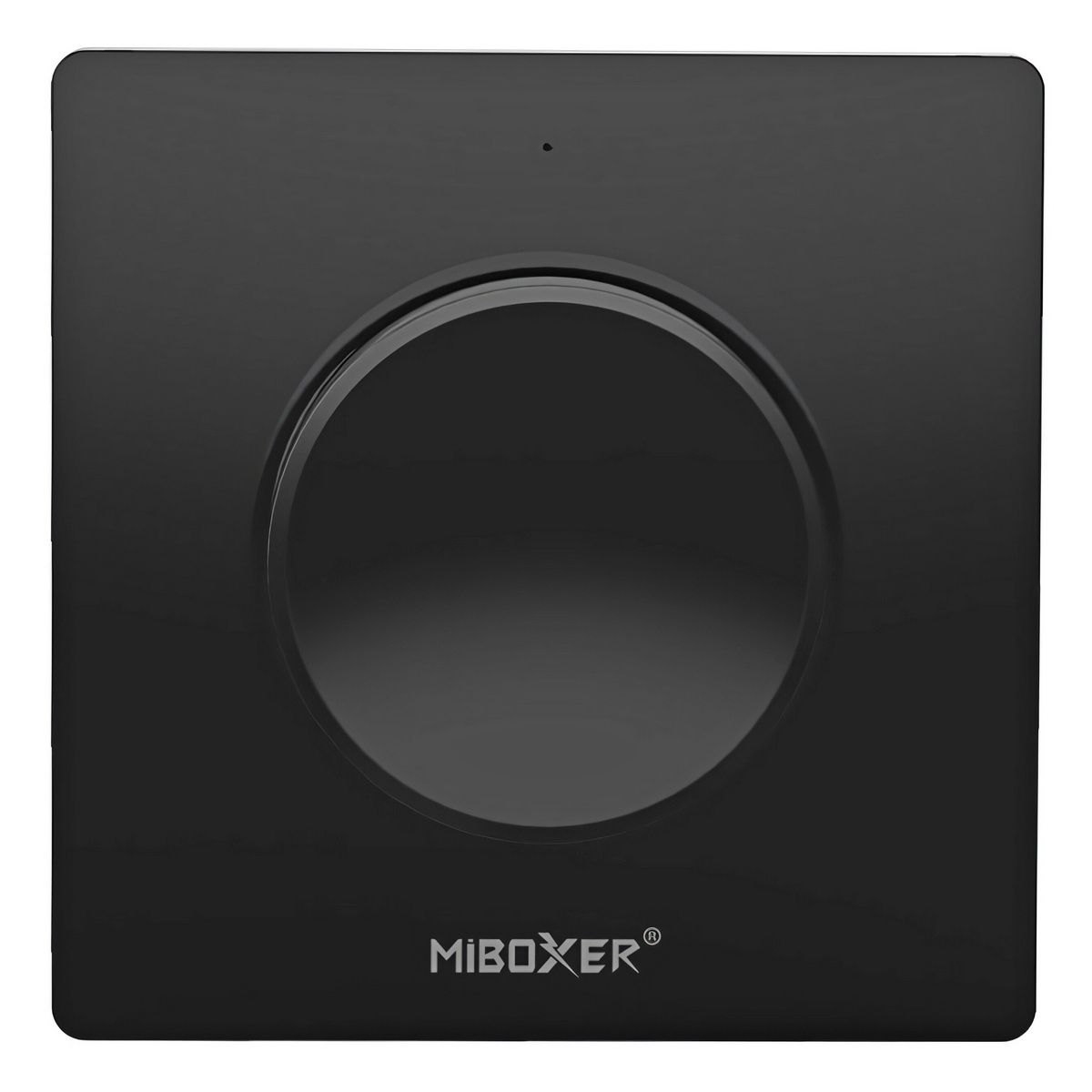

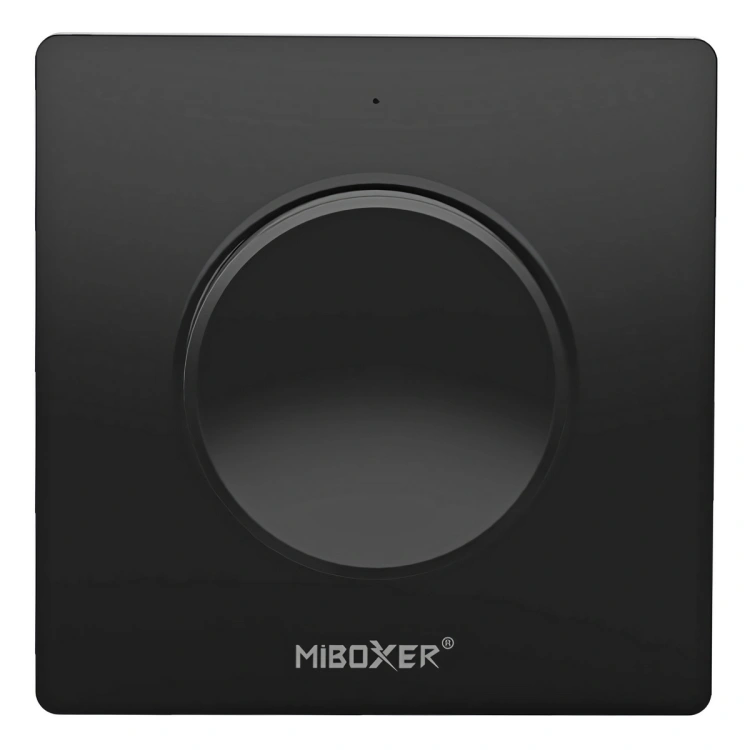

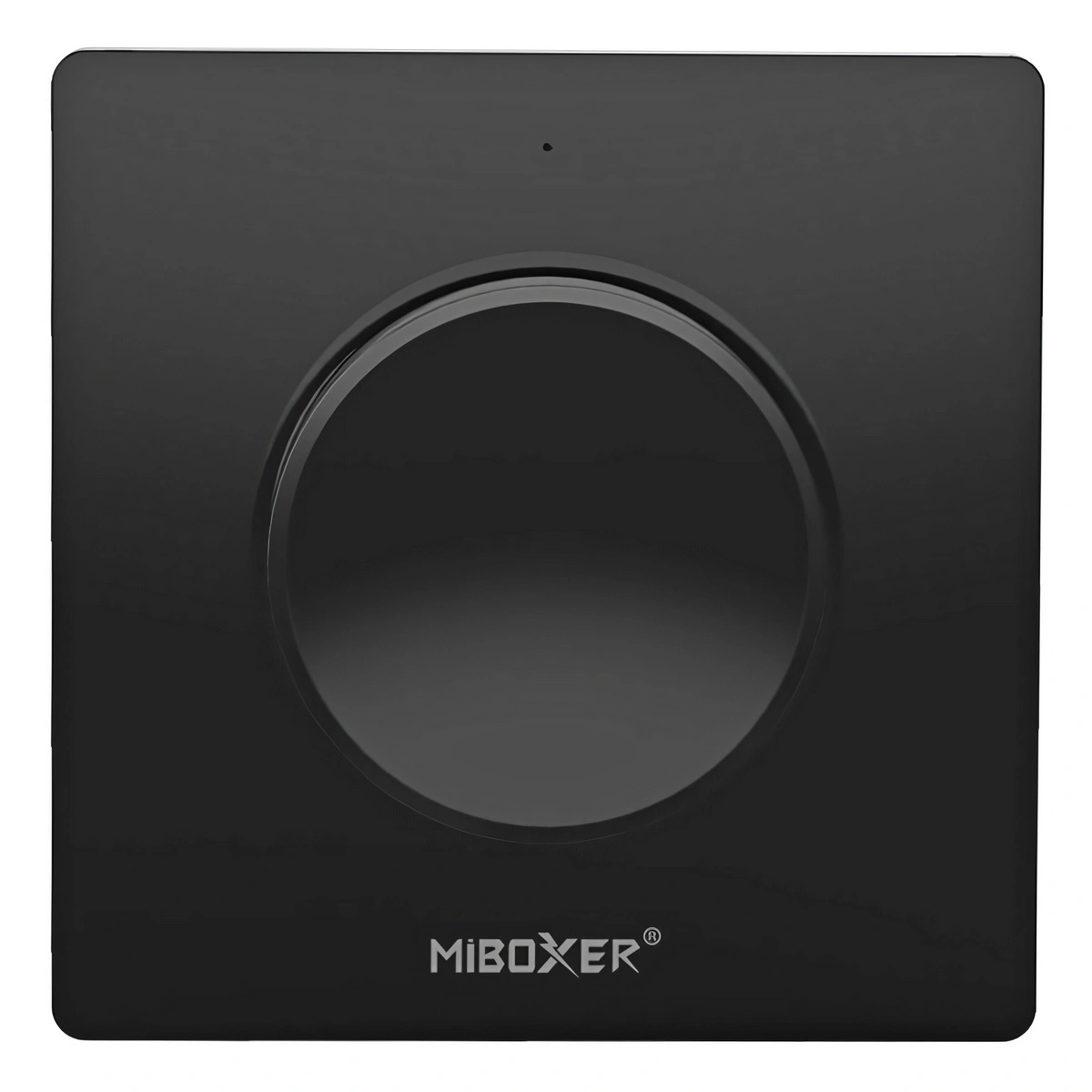

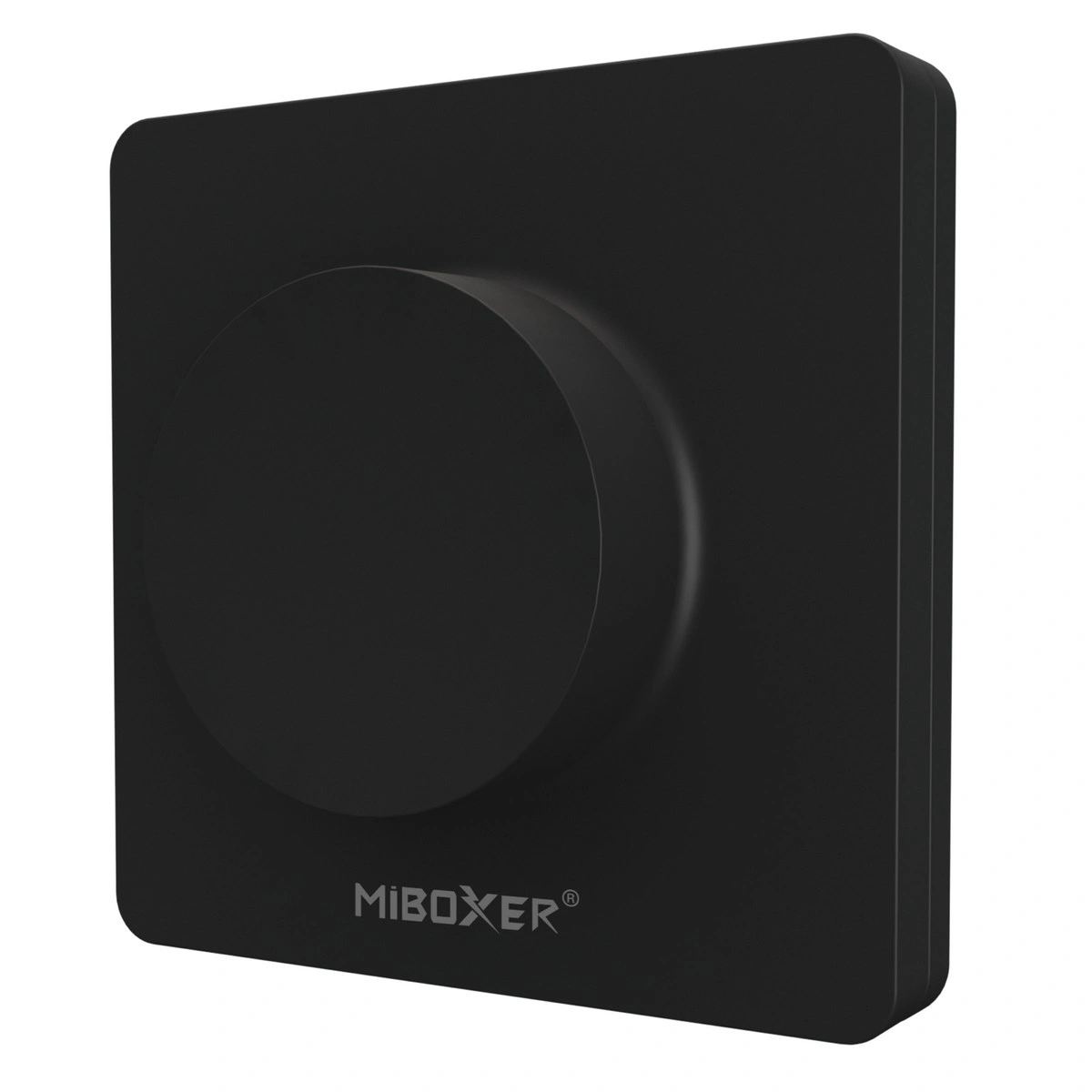

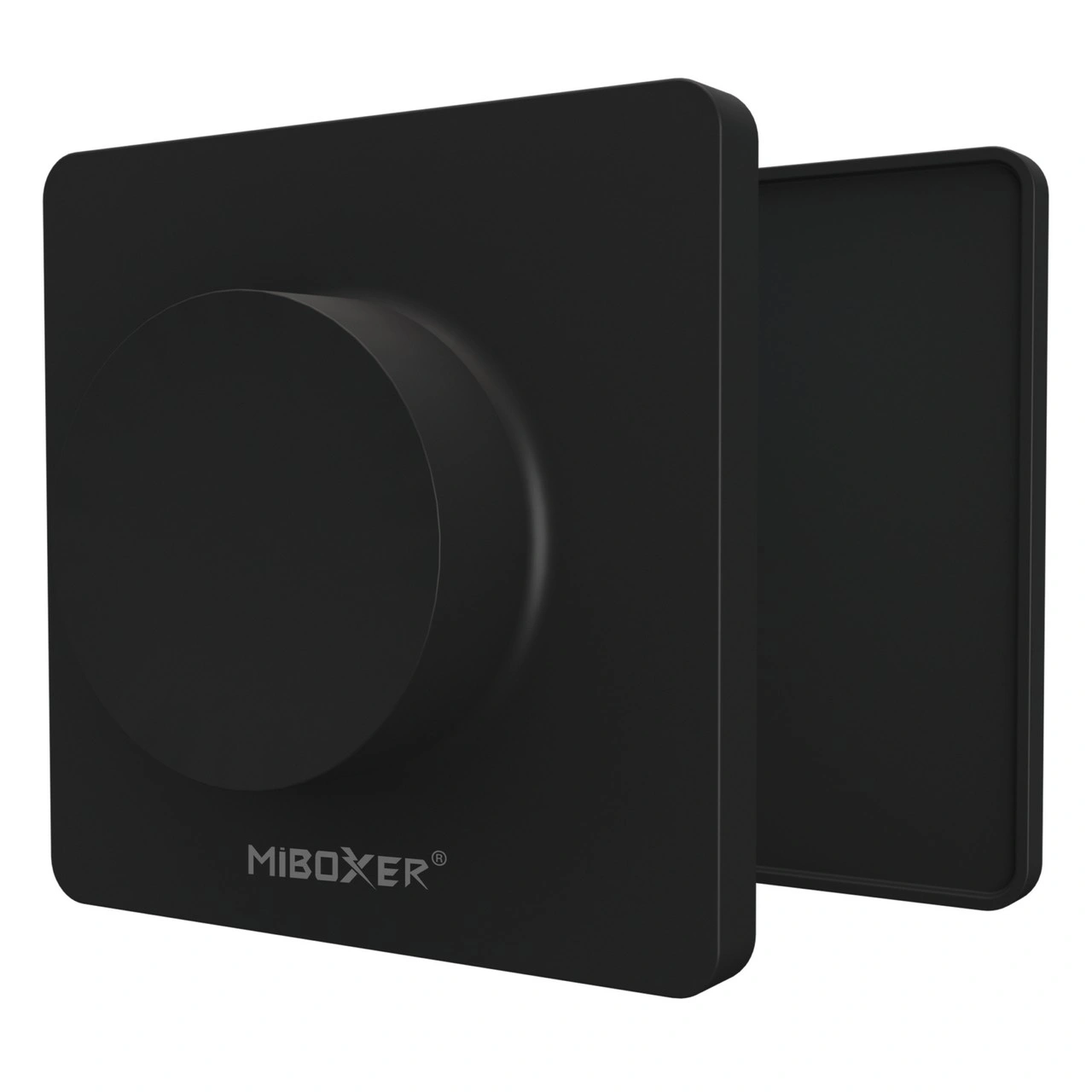

Panel sterujący MiBoxer K1-B MONO/CCT 2,4GHz czarny on/off obrotowy

MiBoxer K1-B to czarny obrotowy panel sterujący do oświetlenia LED MONO i CCT. Komunikuje się bezprzewodowo z kompatybilnymi kontrolerami MiBoxer/Mi-Light w paśmie RF 2,4GHz i umożliwia włączanie, wyłączanie, regulację jasności oraz zmianę temperatury barwowej w instalacjach CCT.

K1-B jest panelem sterującym, a nie sterownikiem mocy. Nie podłącza się go bezpośrednio do taśmy LED. Do działania wymagany jest kompatybilny kontroler lub odbiornik MiBoxer/Mi-Light 2,4GHz. Panel jest zasilany baterią CR2032, dlatego w miejscu montażu nie trzeba prowadzić przewodu sterującego ani zasilającego.

Najważniejsze korzyści MiBoxer K1-B

• Regulacja jasności – obracanie pokrętła pozwala płynnie zmieniać poziom światła.
• Regulacja temperatury barwowej CCT – w kompatybilnej instalacji obrót pokrętła pozwala zmieniać barwę światła od ciepłej do chłodnej w zakresie obsługiwanym przez kontroler i taśmę.
• ON/OFF jednym naciśnięciem – krótkie naciśnięcie pokrętła włącza lub wyłącza światło.
• Tryb nocny – dłuższe przytrzymanie pokrętła przy wyłączonym świetle uruchamia tryb światła nocnego.
• RF 2,4GHz – bezprzewodowa komunikacja z kompatybilnymi kontrolerami MiBoxer/Mi-Light.
• Zasięg do 30m – zgodnie z parametrami producenta.
• Zasilanie CR2032 – panel nie wymaga przewodowego podłączenia do instalacji sterującej.
• Montaż magnetyczny – panel można zdjąć z uchwytu i używać jak pilota.
• Czarna obudowa – K1-B jest czarną wersją kolorystyczną panelu K1.

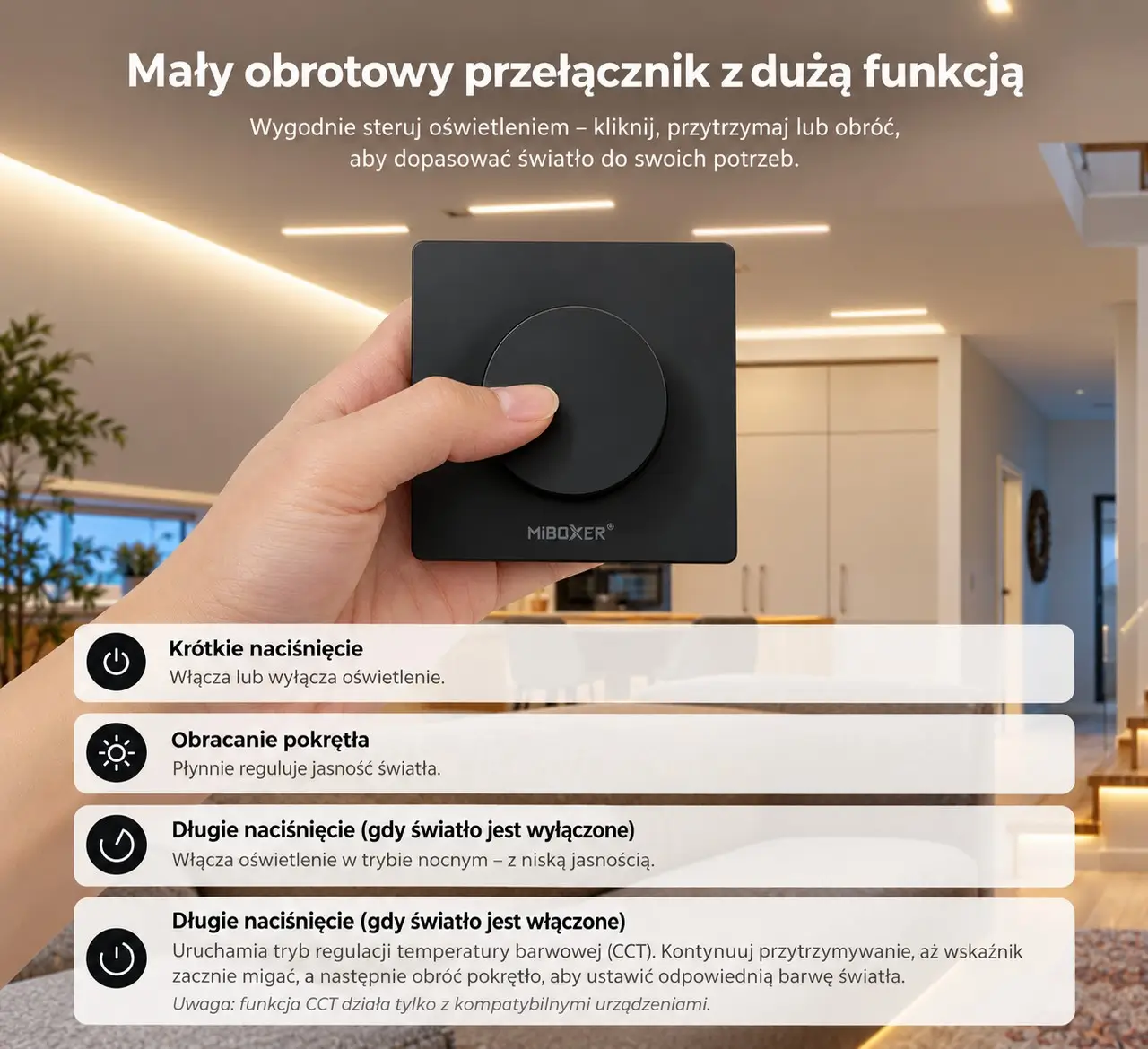

Sterowanie pokrętłem – jasność, CCT i ON/OFF

MiBoxer K1-B wykorzystuje jedno obrotowe pokrętło do obsługi podstawowych funkcji oświetlenia. Krótkie naciśnięcie włącza lub wyłącza światło, natomiast obracanie pokrętła podczas normalnej pracy reguluje jasność.

Przy włączonym świetle dłuższe przytrzymanie pokrętła przełącza panel w tryb regulacji temperatury barwowej CCT. Obrót pokrętła pozwala wtedy zmieniać proporcje światła ciepłego i chłodnego w zakresie obsługiwanym przez zastosowaną taśmę oraz kontroler.

Dłuższe przytrzymanie pokrętła przy wyłączonym oświetleniu uruchamia tryb światła nocnego obsługiwany przez kompatybilny kontroler.

Do oświetlenia LED MONO i CCT

K1-B jest przeznaczony do współpracy z kompatybilnymi urządzeniami MiBoxer obsługującymi oświetlenie jednokolorowe MONO oraz dwukolorowe CCT. W instalacji MONO pokrętło służy przede wszystkim do włączania, wyłączania i regulacji jasności.

W instalacji CCT panel umożliwia dodatkowo regulację temperatury barwowej, pod warunkiem zastosowania odpowiedniego kontrolera i taśmy LED CCT.

K1-B nie jest panelem RGB ani RGBW. Do regulacji kolorów należy zastosować panel MiBoxer przeznaczony do odpowiedniego typu oświetlenia.

Kompatybilne sterowniki MiBoxer

Panel K1-B należy sparować z kompatybilnym kontrolerem lub odbiornikiem MiBoxer/Mi-Light 2,4GHz przeznaczonym do oświetlenia MONO lub CCT.

Do kompatybilnych sterowników należą między innymi:

• MiBoxer FUT035S+ – kontroler 2w1 do oświetlenia MONO/CCT z komunikacją RF 2,4GHz,
• MiBoxer FUT035W+ – kontroler 2w1 MONO/CCT z RF 2,4GHz oraz sterowaniem Wi-Fi,
• MiBoxer FUT035P+ – kontroler MONO/CCT współpracujący z systemem MiBoxer 2,4GHz,
• MiBoxer FUT036S-P – kontroler do jednokolorowego oświetlenia LED MONO współpracujący z systemem MiBoxer 2,4GHz.

Pasujące sterowniki dostępne w naszym sklepie znajdziesz również na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać kontroler odpowiedni do rodzaju taśmy LED, napięcia instalacji i wymaganego obciążenia.

Sama częstotliwość 2,4GHz nie oznacza automatycznej kompatybilności z każdym urządzeniem pracującym w tym paśmie. Należy stosować kontrolery MiBoxer/Mi-Light przewidziane do współpracy z panelem K1-B.

Panel sterujący – nie sterownik LED

K1-B działa jako bezprzewodowy nadajnik poleceń. Nie posiada wyjścia do bezpośredniego podłączenia taśmy LED i nie zastępuje kontrolera umieszczonego pomiędzy zasilaczem a oświetleniem.

To kontroler odpowiada za napięcie, obciążenie oraz sterowanie kanałami taśmy LED. K1-B służy do wysyłania poleceń ON/OFF, regulacji jasności oraz – w kompatybilnej instalacji – regulacji CCT.

Sterowanie radiowe RF 2,4GHz

Panel wykorzystuje bezprzewodową transmisję RF 2,4GHz w zakresie 2400–2483,5MHz. Producent stosuje modulację GFSK, a maksymalny deklarowany zasięg sterowania wynosi 30m.

Rzeczywisty zasięg zależy od warunków montażu. Elementy metalowe, ściany oraz źródła silnych zakłóceń elektromagnetycznych mogą ograniczyć odległość komunikacji.

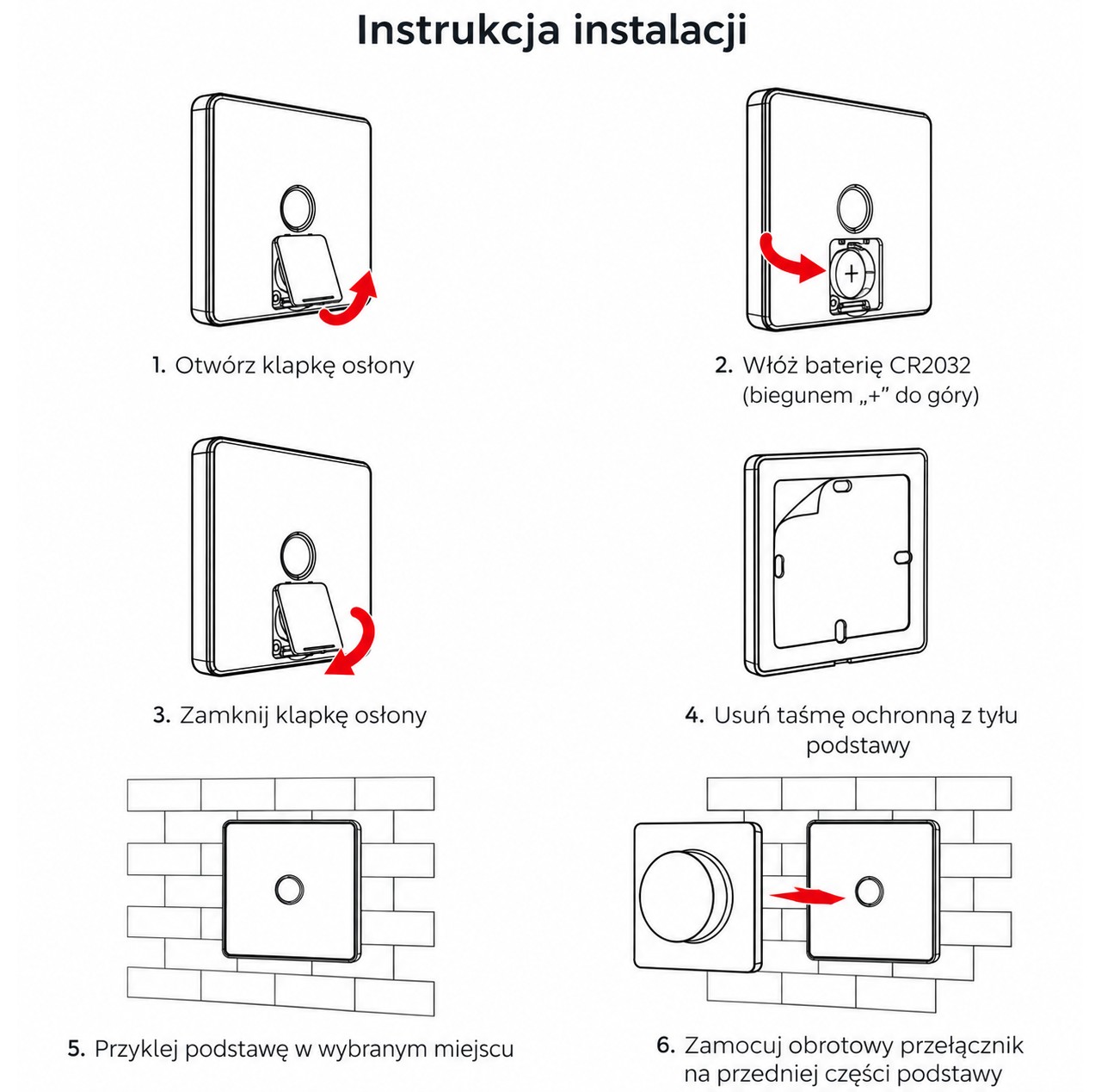

Magnetyczny montaż bez dodatkowego okablowania

MiBoxer K1-B jest zasilany jedną baterią CR2032. Uchwyt można zamocować w wybranym miejscu, a panel jest przytrzymywany magnetycznie.

Pozwala to korzystać z K1-B zarówno jako naściennego panelu, jak i zdejmowanego pilota. Do miejsca montażu nie trzeba prowadzić przewodu sterującego ani zasilania z kontrolera LED.

Parowanie K1-B z kontrolerem

Przed rozpoczęciem sterowania panel K1-B należy sparować z kompatybilnym kontrolerem MiBoxer/Mi-Light 2,4GHz. Procedurę parowania i usuwania powiązania należy wykonać zgodnie z instrukcją producenta dla zastosowanego kontrolera i panelu.

Po prawidłowym sparowaniu K1-B może sterować funkcjami obsługiwanymi przez wybrany kontroler, m.in. włączaniem, wyłączaniem, jasnością oraz temperaturą barwową CCT.

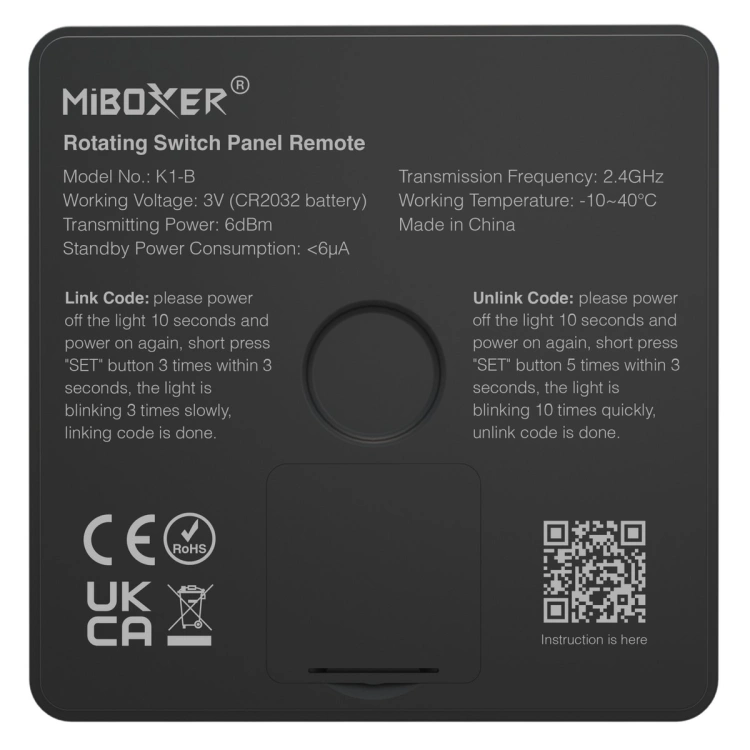

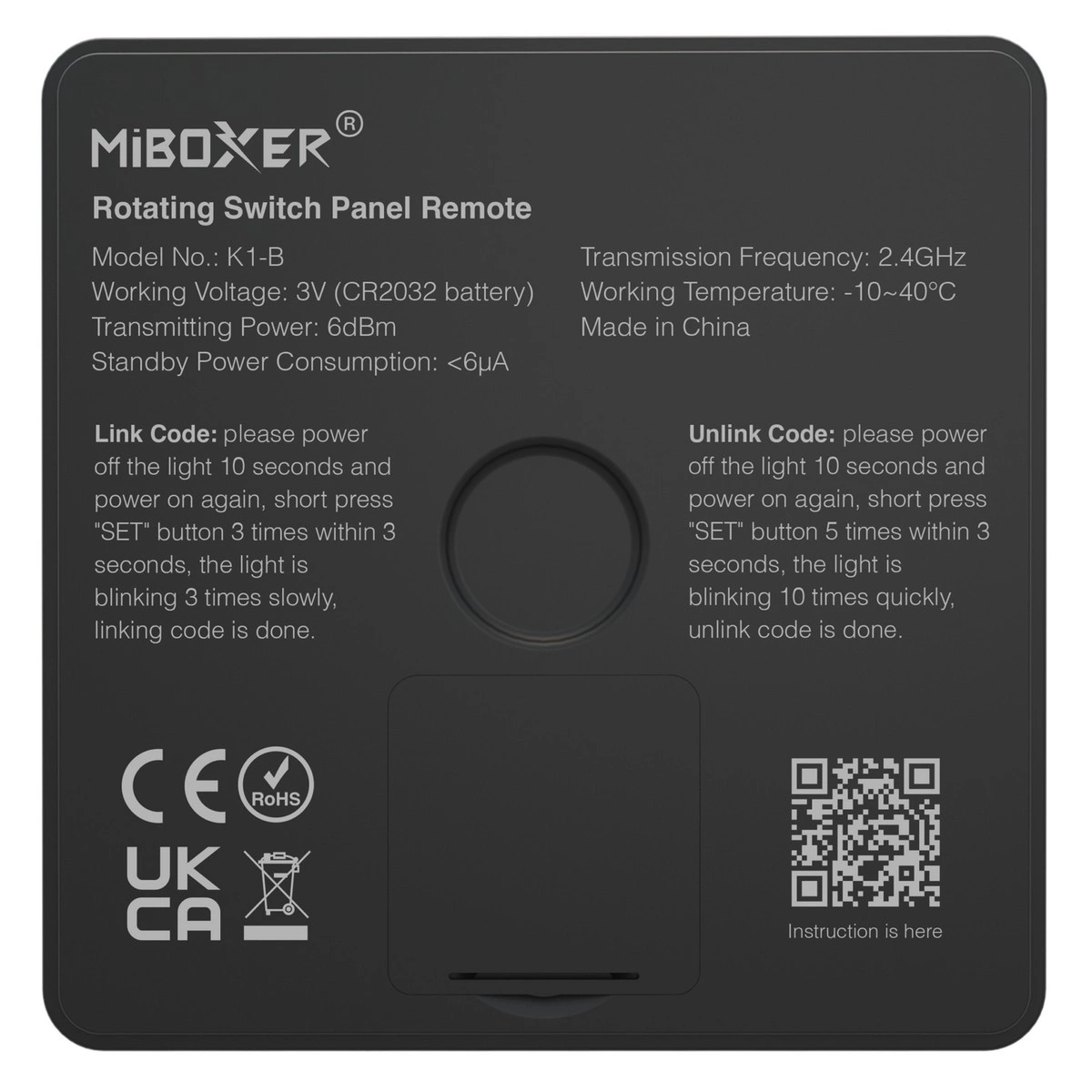

Parametry techniczne

• Producent: MiBoxer
• Model: K1-B
• Rodzaj urządzenia: obrotowy panel / pilot sterujący
• Obsługiwane typy oświetlenia: MONO, CCT
• Obsługiwane funkcje: ON/OFF, regulacja jasności, regulacja CCT, tryb nocny
• Kolor: czarny
• Napięcie zasilania: 3V
• Zasilanie: 1×CR2032
• Pobór prądu w trybie czuwania: <6μA
• Komunikacja: RF 2,4GHz
• Częstotliwość transmisji: 2400–2483,5MHz
• Metoda modulacji: GFSK
• Moc nadawania: 6dBm
• Zasięg sterowania: do 30m
• Stopień ochrony: IP20
• Temperatura pracy: -10~40°C

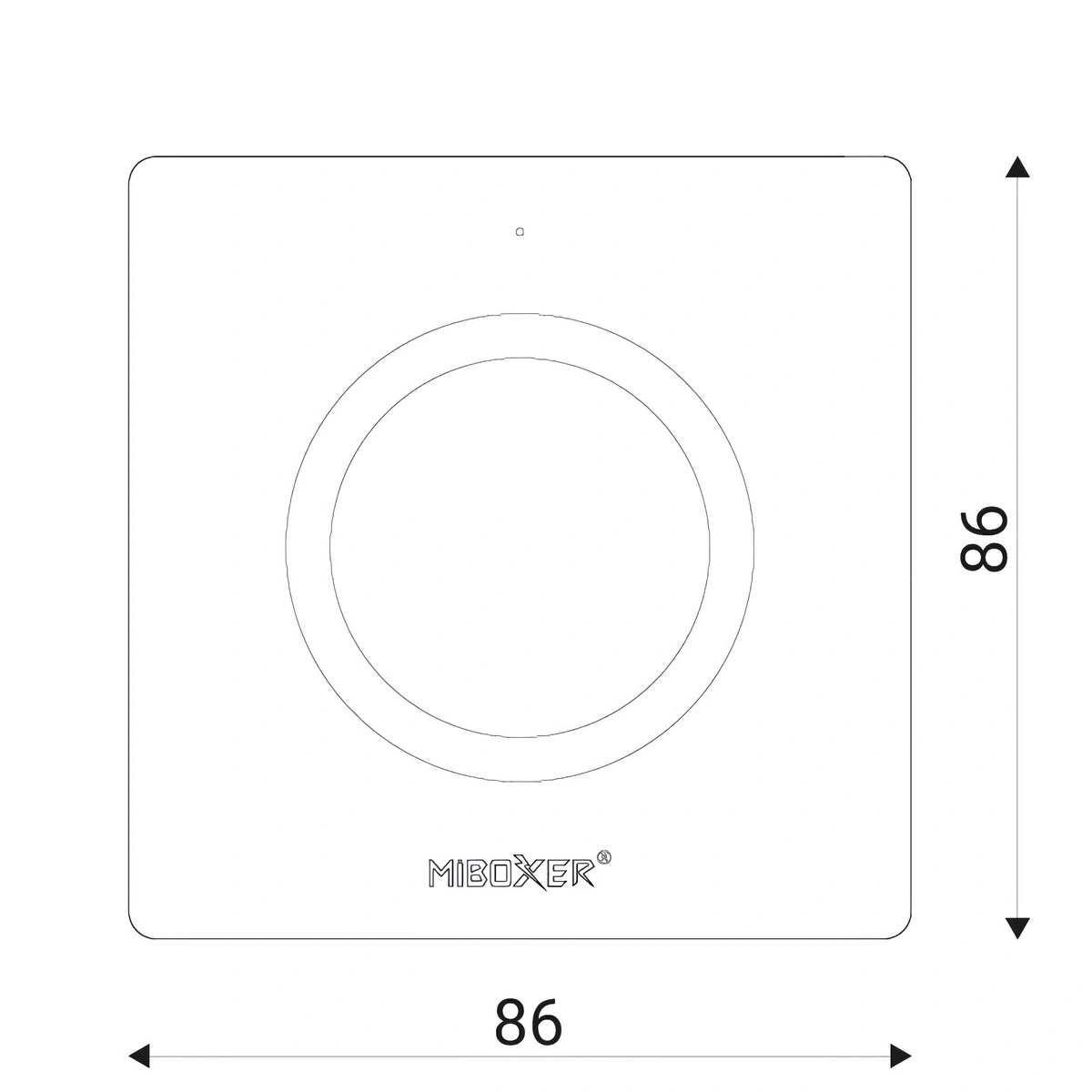

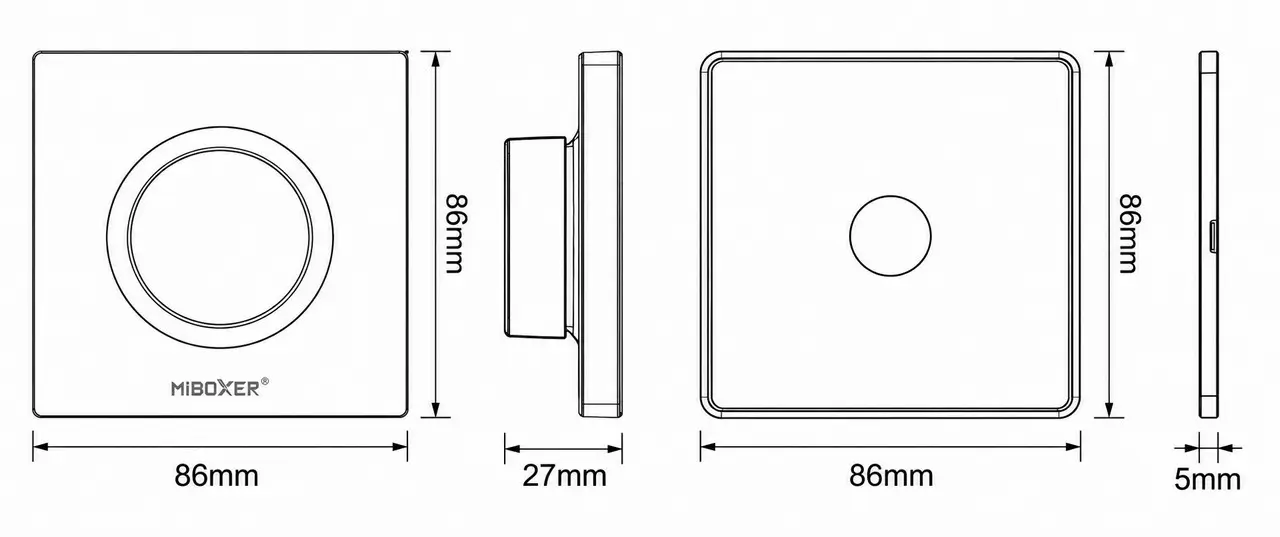

• Wymiary: 86×86×27mm
• Sposób montażu: magnetyczny, natynkowy

Zastosowanie

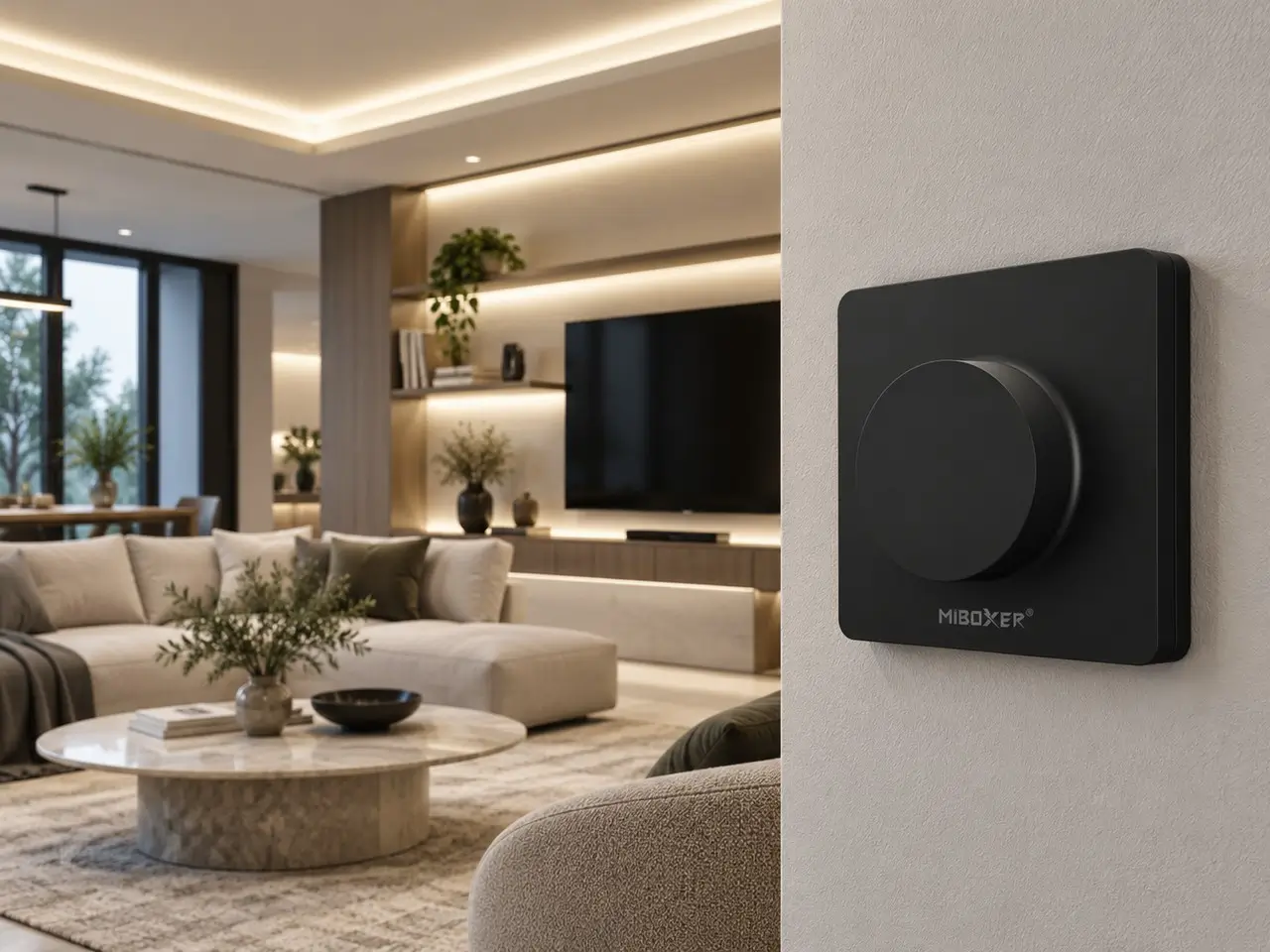

MiBoxer K1-B jest przeznaczony do bezprzewodowego sterowania oświetleniem MONO i CCT współpracującym z kompatybilnymi kontrolerami MiBoxer/Mi-Light 2,4GHz. Sprawdzi się jako naścienny punkt sterowania tam, gdzie potrzebna jest wygodna obsługa pokrętłem bez prowadzenia dodatkowego okablowania.

Czarna obudowa pozwala dopasować panel do ciemnego osprzętu, mebli i aranżacji wnętrza. Białym odpowiednikiem tego modelu jest MiBoxer K1.

Pozostałe urządzenia sterujące znajdziesz w kategorii panele sterujące LED oraz piloty do LED.
