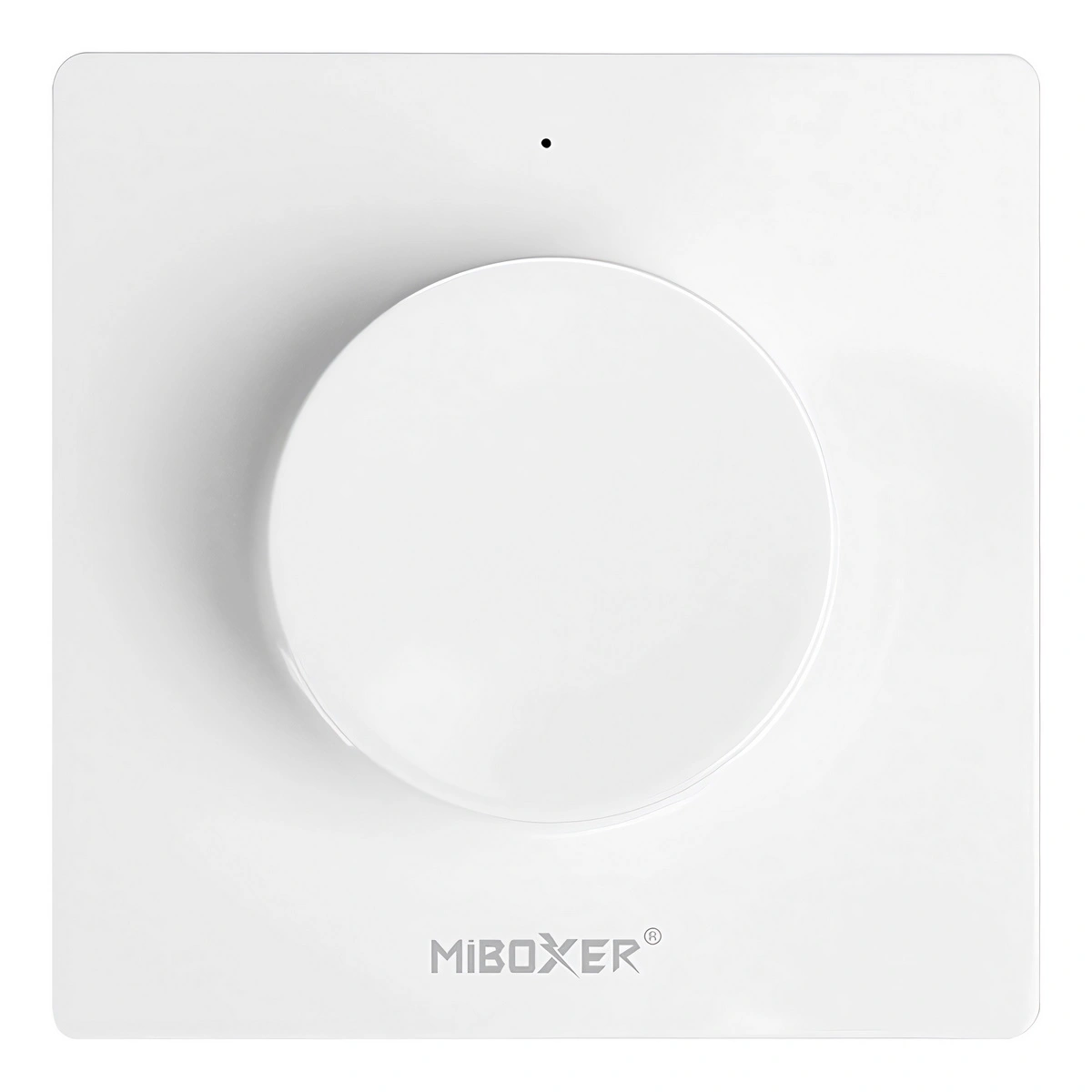

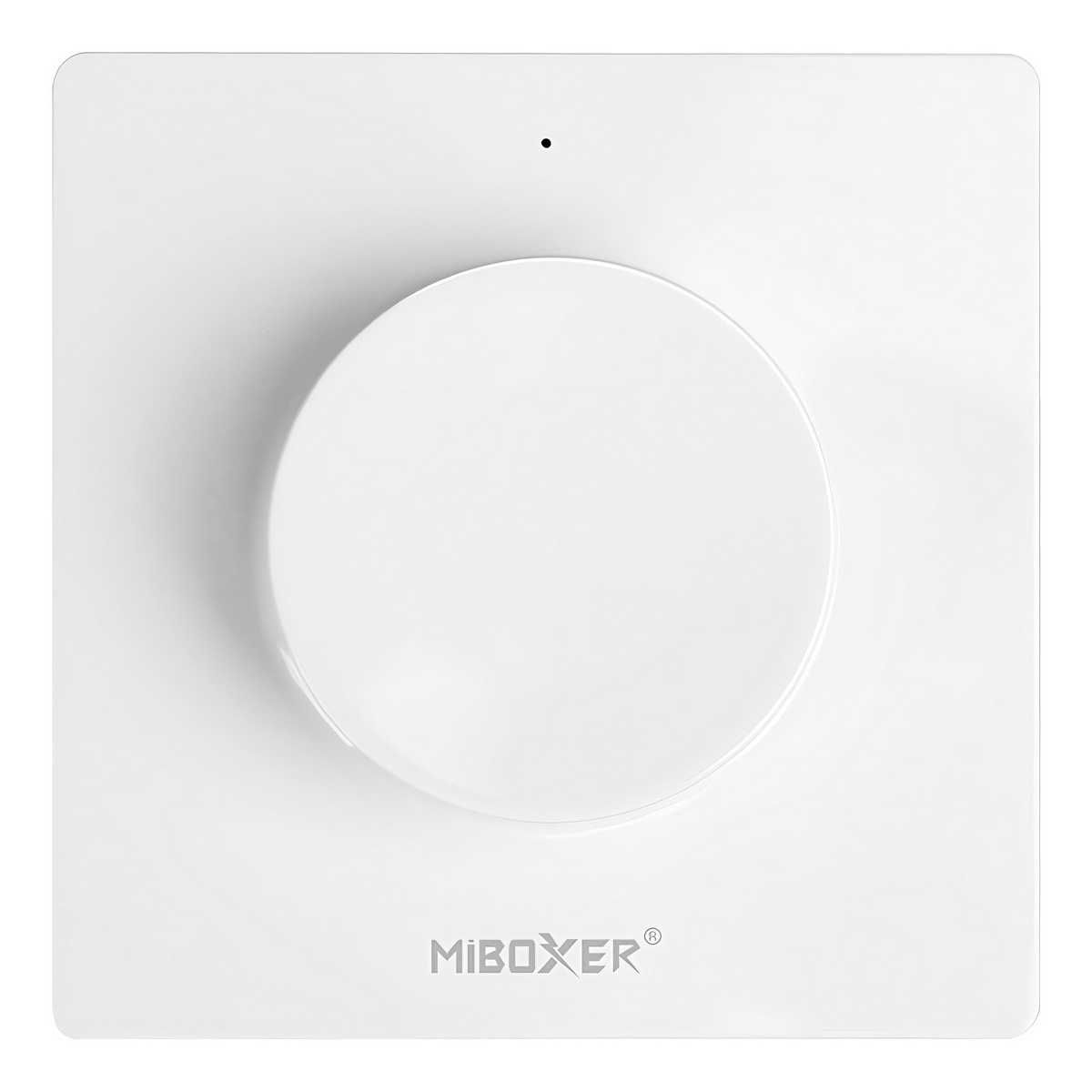

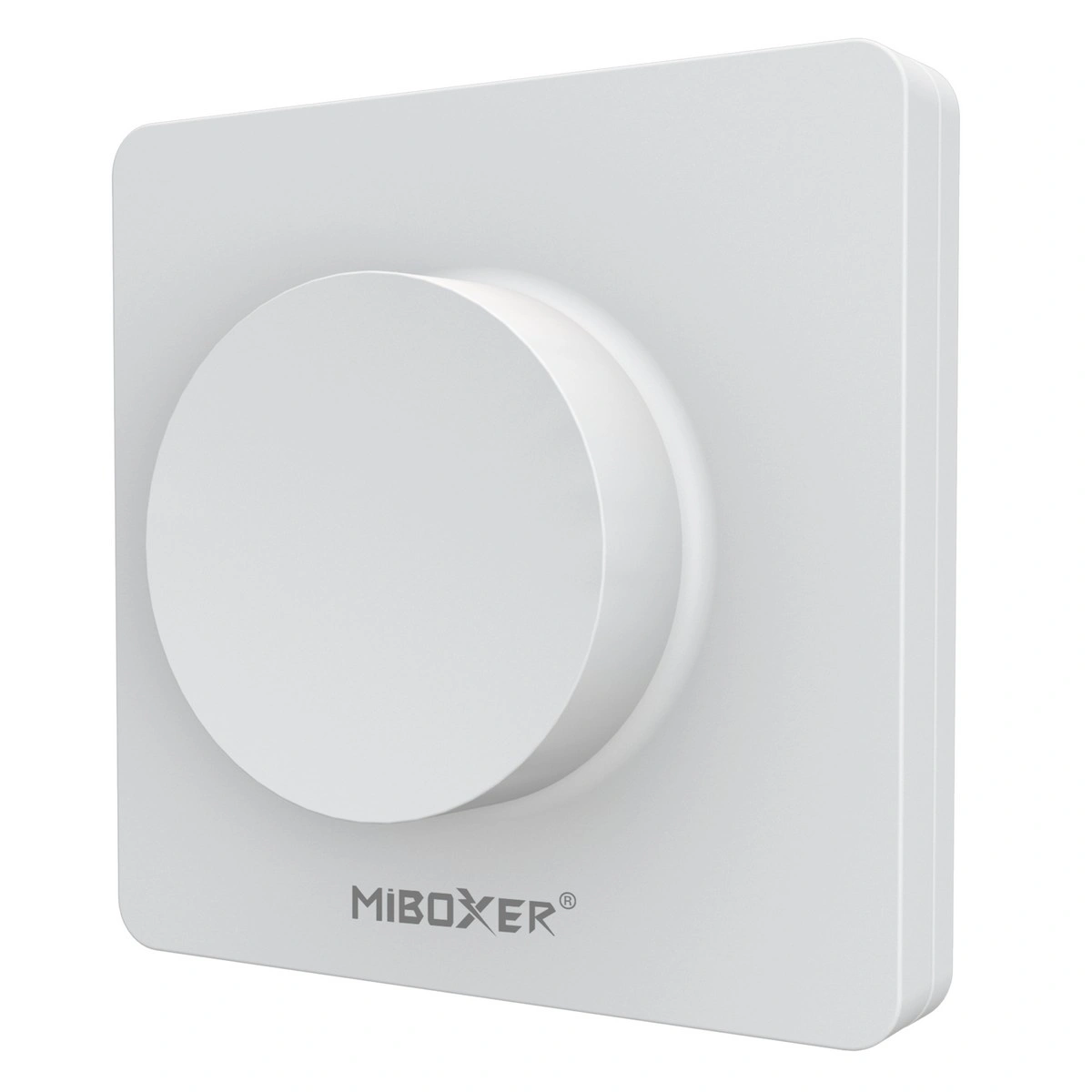

Panel sterujący MiBoxer K1 MONO/CCT 2,4GHz biały on/off obrotowy

MiBoxer K1 to biały obrotowy panel sterujący do oświetlenia LED MONO i CCT. Komunikuje się bezprzewodowo z kompatybilnymi kontrolerami MiBoxer/Mi-Light w paśmie RF 2,4GHz i umożliwia włączanie, wyłączanie, regulację jasności oraz zmianę temperatury barwowej w instalacjach CCT.

K1 jest panelem sterującym, a nie sterownikiem mocy. Nie podłącza się go bezpośrednio do taśmy LED. Do działania wymagany jest kompatybilny kontroler lub odbiornik MiBoxer/Mi-Light 2,4GHz. Panel jest zasilany baterią CR2032, dlatego w miejscu montażu nie trzeba prowadzić przewodu sterującego ani zasilającego.

Najważniejsze korzyści MiBoxer K1

• Regulacja jasności – obracanie pokrętła pozwala płynnie zmieniać poziom światła.
• Regulacja temperatury barwowej CCT – po przełączeniu w tryb CCT obrót pokrętła zmienia barwę światła od ciepłej do chłodnej w zakresie obsługiwanym przez kontroler i taśmę.
• ON/OFF jednym naciśnięciem – krótkie naciśnięcie pokrętła włącza lub wyłącza światło.
• Tryb nocny – dłuższe przytrzymanie pokrętła przy wyłączonym świetle uruchamia tryb światła nocnego.
• RF 2,4GHz – bezprzewodowa komunikacja z kompatybilnymi kontrolerami MiBoxer/Mi-Light.
• Zasięg do 30m – zgodnie z parametrami producenta.
• Zasilanie CR2032 – panel nie wymaga przewodowego podłączenia do instalacji sterującej.
• Montaż magnetyczny – panel można łatwo zdjąć z uchwytu i używać jak pilota.

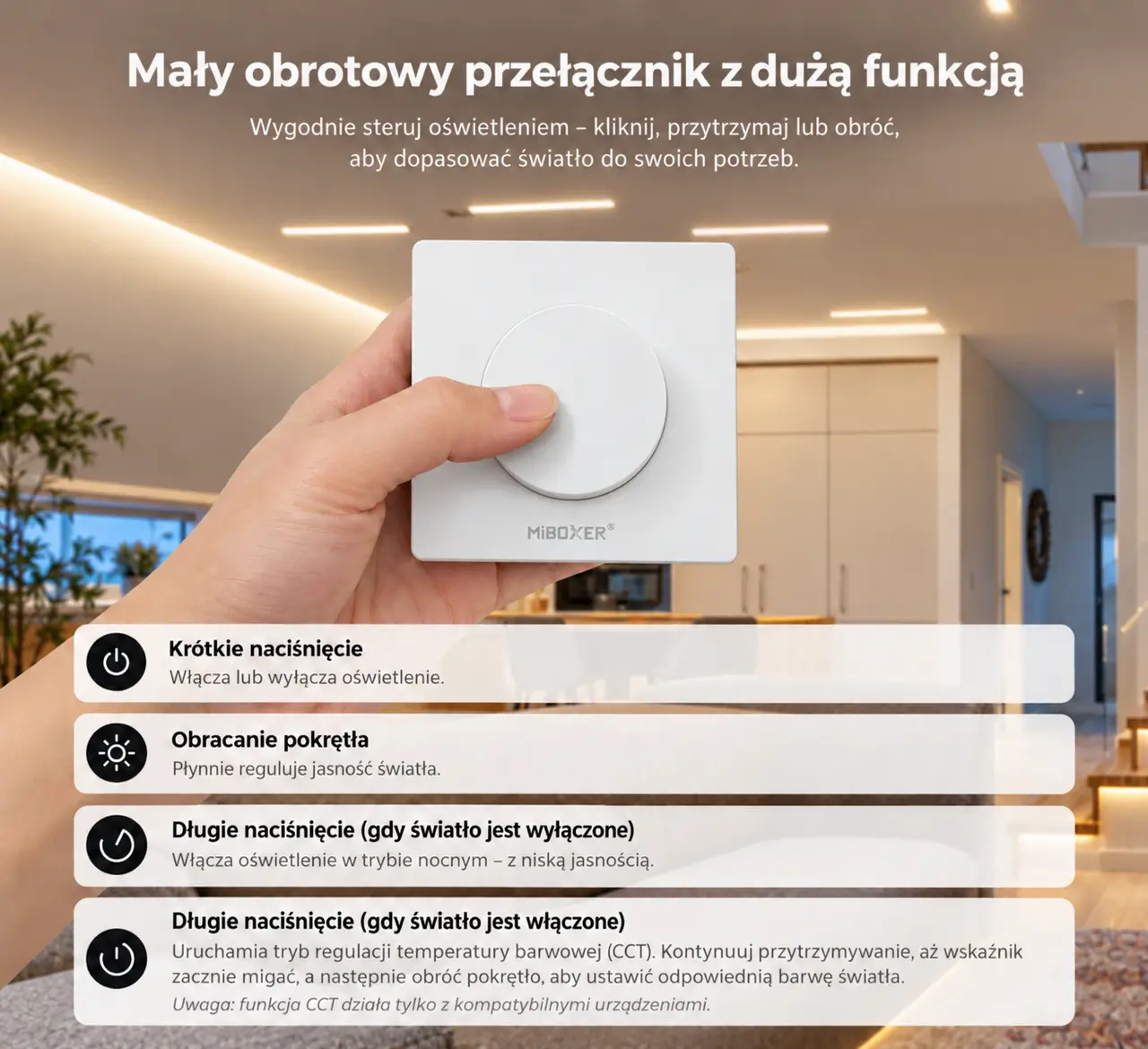

Sterowanie pokrętłem – jasność, CCT i ON/OFF

MiBoxer K1 wykorzystuje jedno obrotowe pokrętło do obsługi podstawowych funkcji oświetlenia. Krótkie naciśnięcie włącza lub wyłącza światło, natomiast obracanie pokrętła podczas normalnej pracy reguluje jasność.

Przy włączonym świetle dłuższe przytrzymanie pokrętła powoduje przejście do regulacji temperatury barwowej CCT. Gdy wskaźnik zacznie migać, obrót pokrętła pozwala zmieniać temperaturę barwową. Jeżeli panel nie jest używany przez około 3 sekundy, wychodzi z trybu regulacji CCT.

Dłuższe przytrzymanie pokrętła przy wyłączonym oświetleniu uruchamia tryb światła nocnego obsługiwany przez kompatybilny kontroler.

Do oświetlenia LED MONO i CCT

K1 jest przeznaczony do współpracy z kompatybilnymi urządzeniami MiBoxer obsługującymi oświetlenie jednokolorowe MONO oraz dwukolorowe CCT. W przypadku instalacji MONO pokrętło służy przede wszystkim do włączania, wyłączania i regulacji jasności.

W instalacji CCT panel umożliwia dodatkowo regulację temperatury barwowej, pod warunkiem zastosowania odpowiedniego kontrolera i taśmy LED CCT.

K1 nie jest panelem RGB ani RGBW. Do regulacji kolorów należy dobrać panel MiBoxer przeznaczony do odpowiedniego typu oświetlenia.

Kompatybilne sterowniki MiBoxer

Panel K1 należy sparować z kompatybilnym kontrolerem lub odbiornikiem MiBoxer/Mi-Light 2,4GHz przeznaczonym do oświetlenia MONO lub CCT.

Do kompatybilnych sterowników należą między innymi:

• MiBoxer FUT035S+ – kontroler 2w1 do oświetlenia MONO/CCT z komunikacją RF 2,4GHz,
• MiBoxer FUT035W+ – kontroler 2w1 MONO/CCT z RF 2,4GHz oraz sterowaniem Wi-Fi,
• MiBoxer FUT035P+ – kontroler MONO/CCT współpracujący z systemem MiBoxer 2,4GHz,
• MiBoxer FUT036S-P – kontroler do jednokolorowego oświetlenia LED MONO z komunikacją RF 2,4GHz.

Pasujące sterowniki dostępne w naszym sklepie znajdziesz również na tej karcie produktu w sekcji „Produkty powiązane”. Pozwala to dobrać kontroler odpowiedni do typu taśmy LED, napięcia instalacji i wymaganego obciążenia.

Sama częstotliwość 2,4GHz nie oznacza kompatybilności z każdym urządzeniem pracującym w tym paśmie. Należy stosować urządzenia MiBoxer/Mi-Light przewidziane do współpracy z panelem K1.

Panel sterujący – nie sterownik LED

K1 działa jako bezprzewodowy nadajnik poleceń. Nie posiada wyjścia do podłączenia taśmy LED i nie zastępuje kontrolera umieszczonego pomiędzy zasilaczem a oświetleniem.

To kontroler odpowiada za napięcie, obciążenie oraz sterowanie kanałami taśmy LED. K1 służy do wysyłania poleceń ON/OFF, regulacji jasności oraz – w kompatybilnym systemie – regulacji CCT.

Sterowanie radiowe RF 2,4GHz

Panel wykorzystuje bezprzewodową transmisję RF 2,4GHz w zakresie 2400–2483,5MHz. Producent stosuje modulację GFSK, a maksymalny deklarowany zasięg sterowania wynosi 30m.

Rzeczywisty zasięg zależy od warunków montażu. Elementy metalowe, ściany oraz źródła silnych zakłóceń elektromagnetycznych mogą ograniczyć odległość komunikacji.

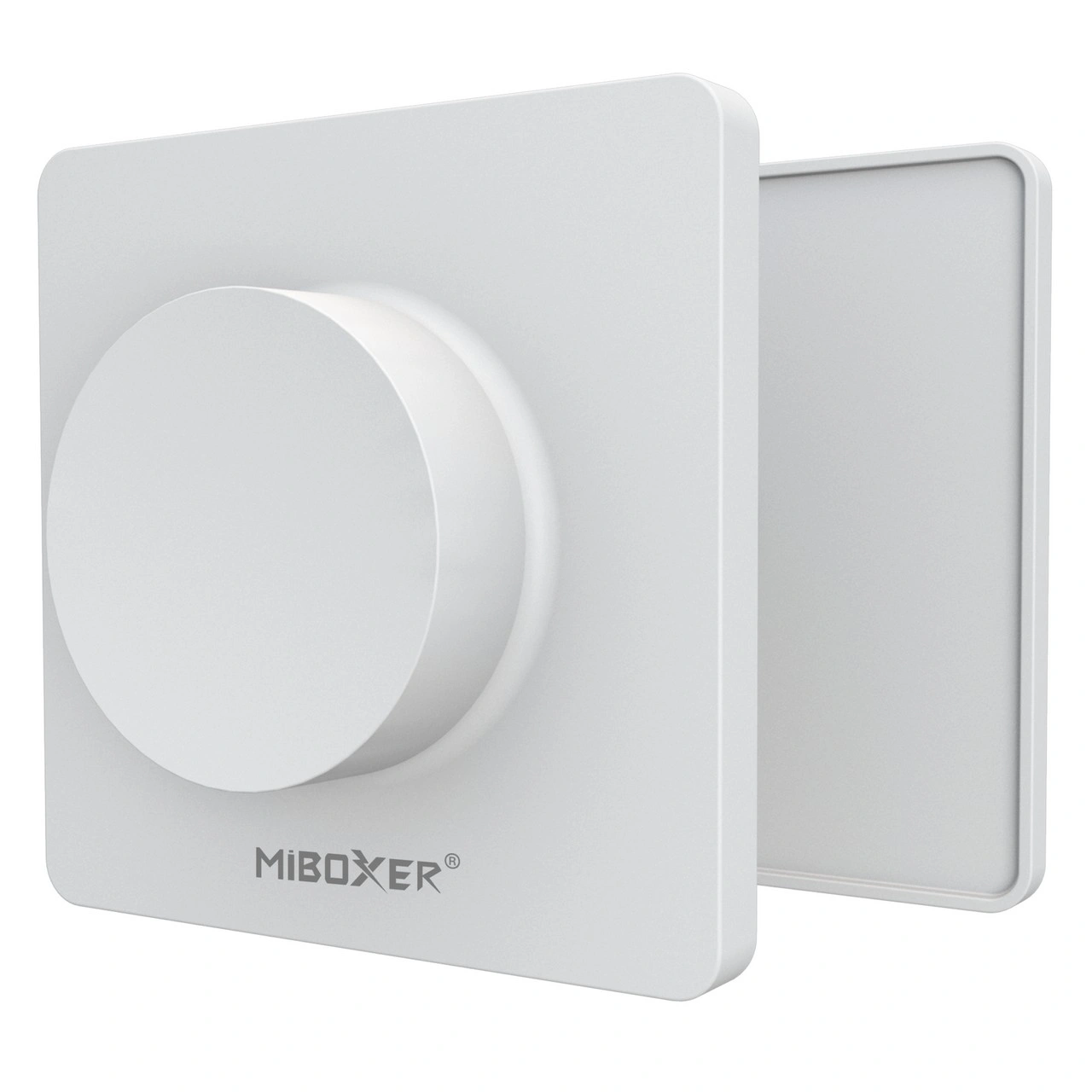

Magnetyczny montaż bez dodatkowego okablowania

MiBoxer K1 jest zasilany jedną baterią CR2032. Uchwyt można zamocować w wybranym miejscu za pomocą taśmy montażowej, a panel jest przytrzymywany magnetycznie.

Pozwala to korzystać z K1 zarówno jako naściennego panelu, jak i zdejmowanego pilota. Do miejsca montażu nie trzeba prowadzić przewodu sterującego.

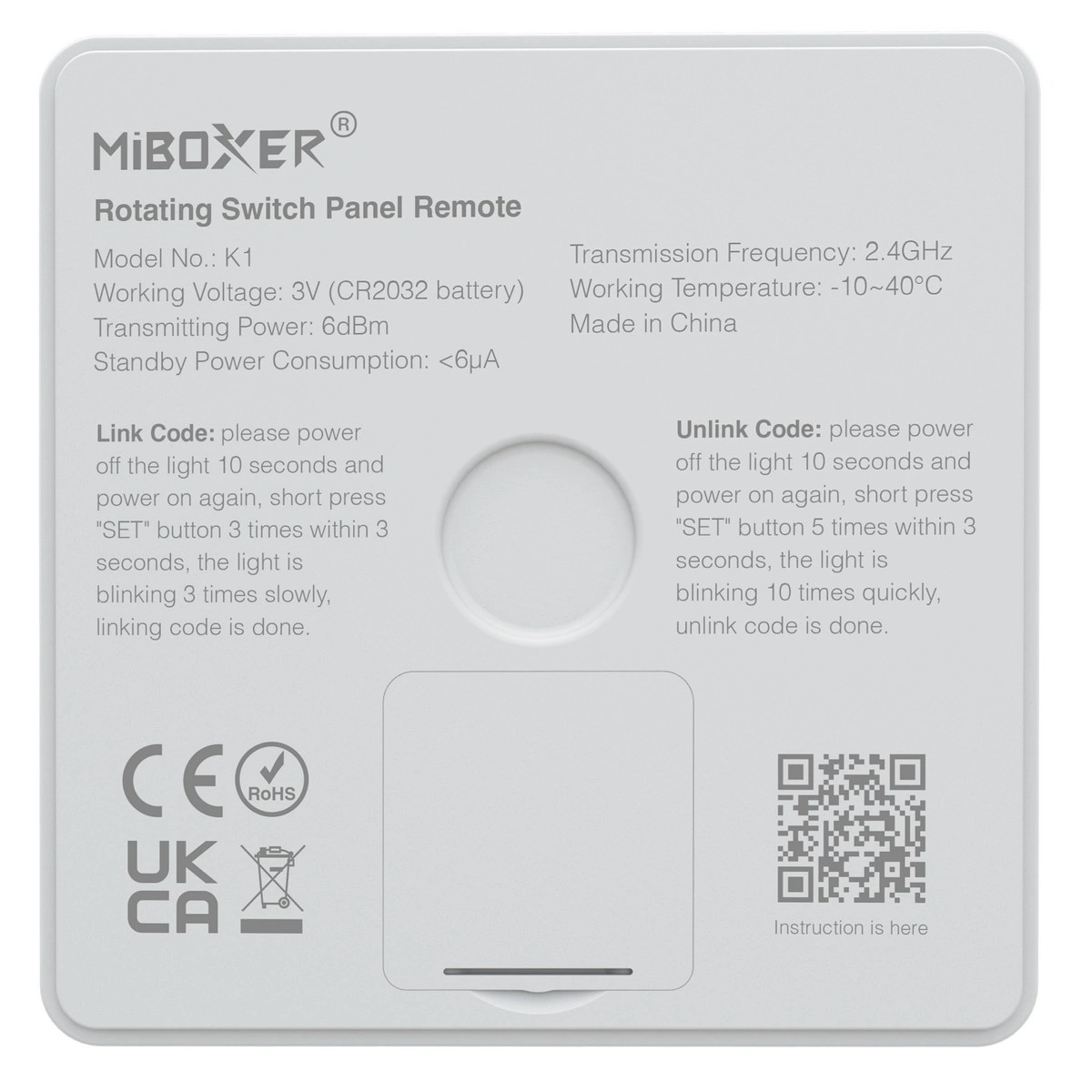

Parowanie K1 z kontrolerem

Przed rozpoczęciem pracy panel należy sparować z kompatybilnym kontrolerem. Zgodnie z instrukcją MiBoxer należy wyłączyć zasilanie odbiornika, odczekać około 10 sekund i ponownie je włączyć, a następnie w ciągu 3 sekund trzykrotnie nacisnąć przycisk SET na panelu K1.

Trzykrotne powolne mignięcie podłączonego światła oznacza prawidłowe sparowanie. Usunięcie powiązania odbywa się podobnie, ale wymaga pięciokrotnego naciśnięcia SET – prawidłowe rozłączenie jest sygnalizowane dziesięcioma szybkimi mignięciami.

Parametry techniczne

• Producent: MiBoxer
• Model: K1
• Rodzaj urządzenia: obrotowy panel / pilot sterujący
• Obsługiwane funkcje: ON/OFF, regulacja jasności, regulacja CCT, tryb nocny
• Kolor: biały
• Napięcie zasilania: 3V
• Zasilanie: 1×CR2032
• Pobór prądu w trybie czuwania: <6μA
• Komunikacja: RF 2,4GHz
• Częstotliwość transmisji: 2400–2483,5MHz
• Metoda modulacji: GFSK
• Moc nadawania: 6dBm
• Zasięg sterowania: do 30m
• Stopień ochrony: IP20
• Temperatura pracy: -10~40°C

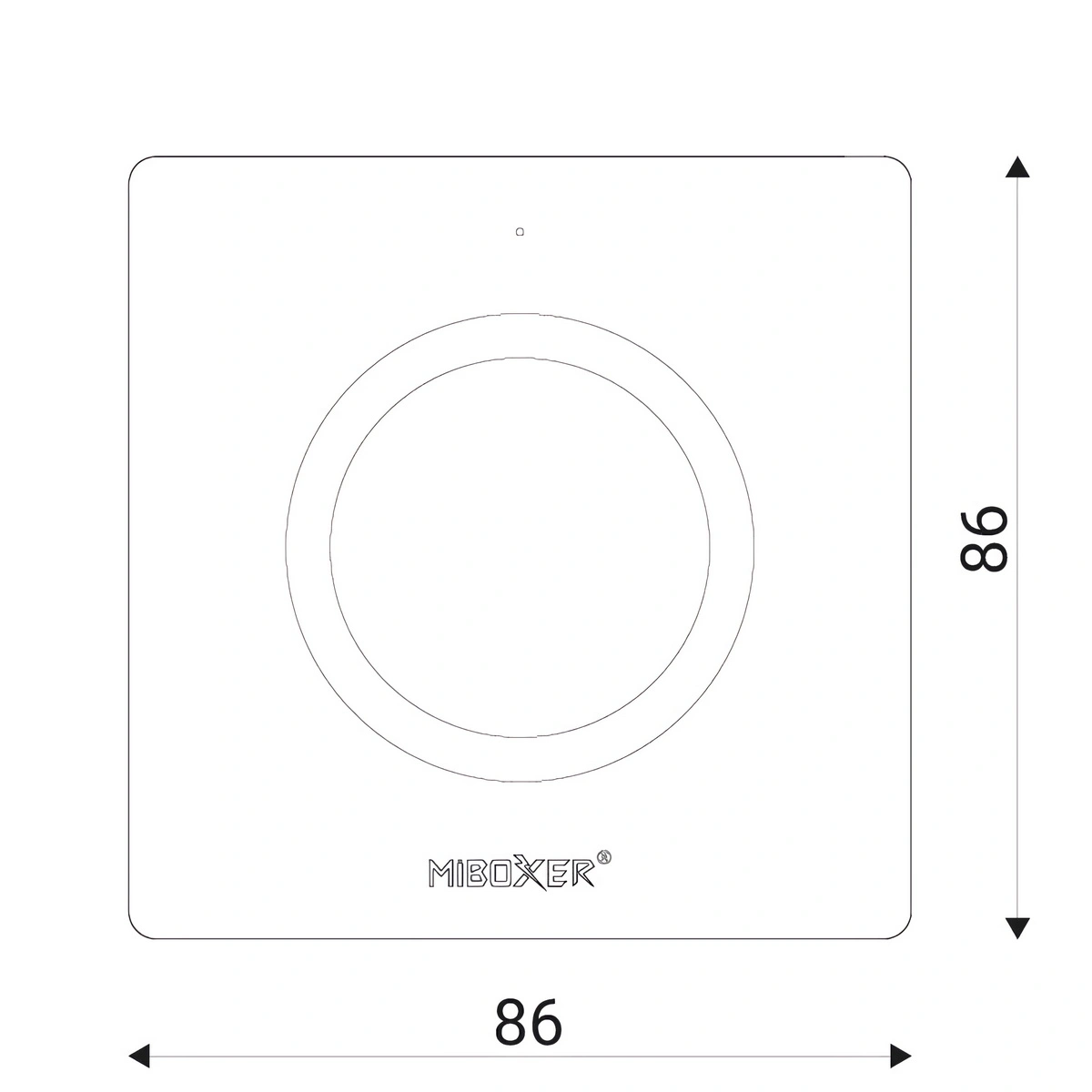

• Wymiary: 86×86×27mm
• Sposób montażu: magnetyczny, natynkowy

Zastosowanie

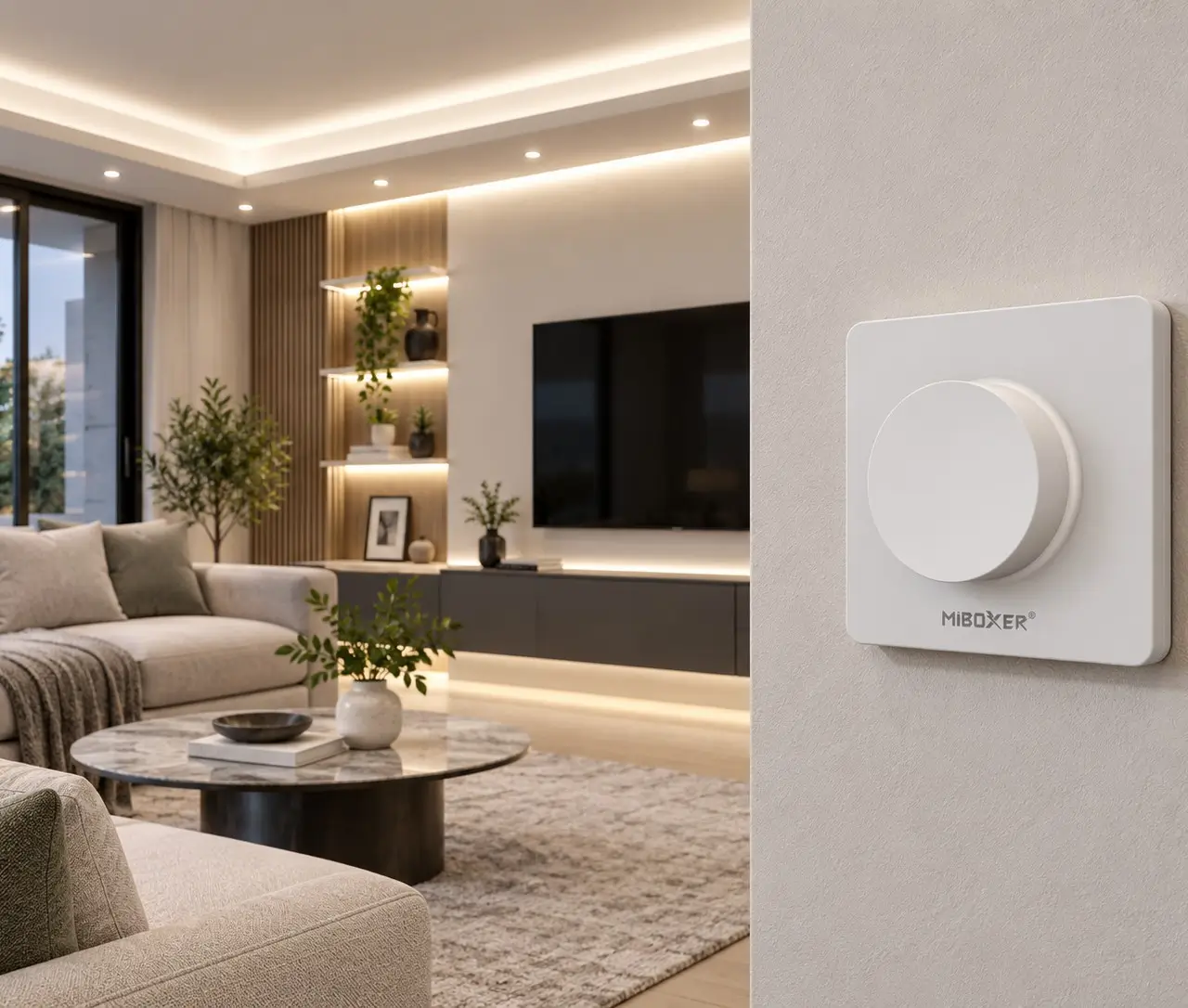

MiBoxer K1 jest przeznaczony do bezprzewodowego sterowania oświetleniem MONO i CCT współpracującym z kompatybilnymi kontrolerami MiBoxer/Mi-Light 2,4GHz. Sprawdzi się jako prosty naścienny punkt sterowania tam, gdzie potrzebna jest wygodna obsługa pokrętłem bez prowadzenia dodatkowego okablowania.

Biała obudowa pozwala dopasować panel do jasnego osprzętu i ścian. Czarnym odpowiednikiem tego modelu jest MiBoxer K1-B.

Pozostałe urządzenia sterujące znajdziesz w kategorii panele sterujące LED oraz piloty do LED.
