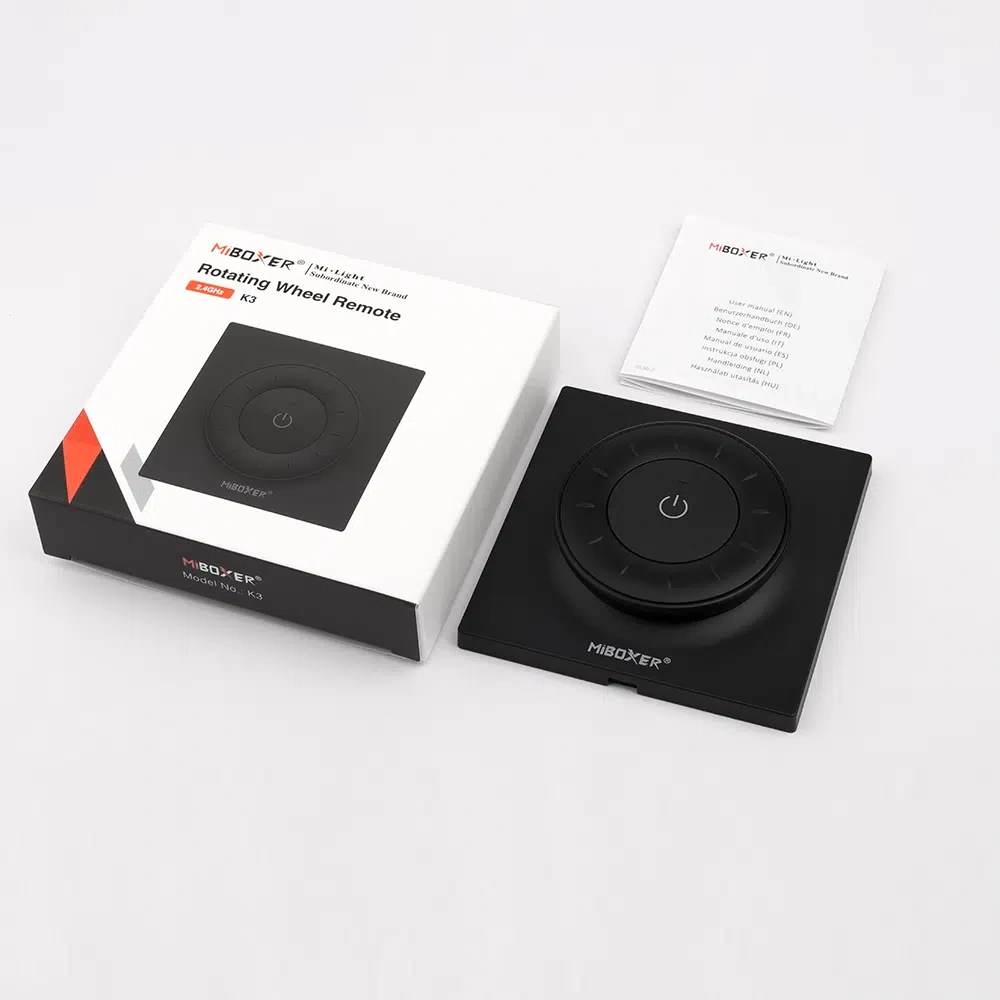

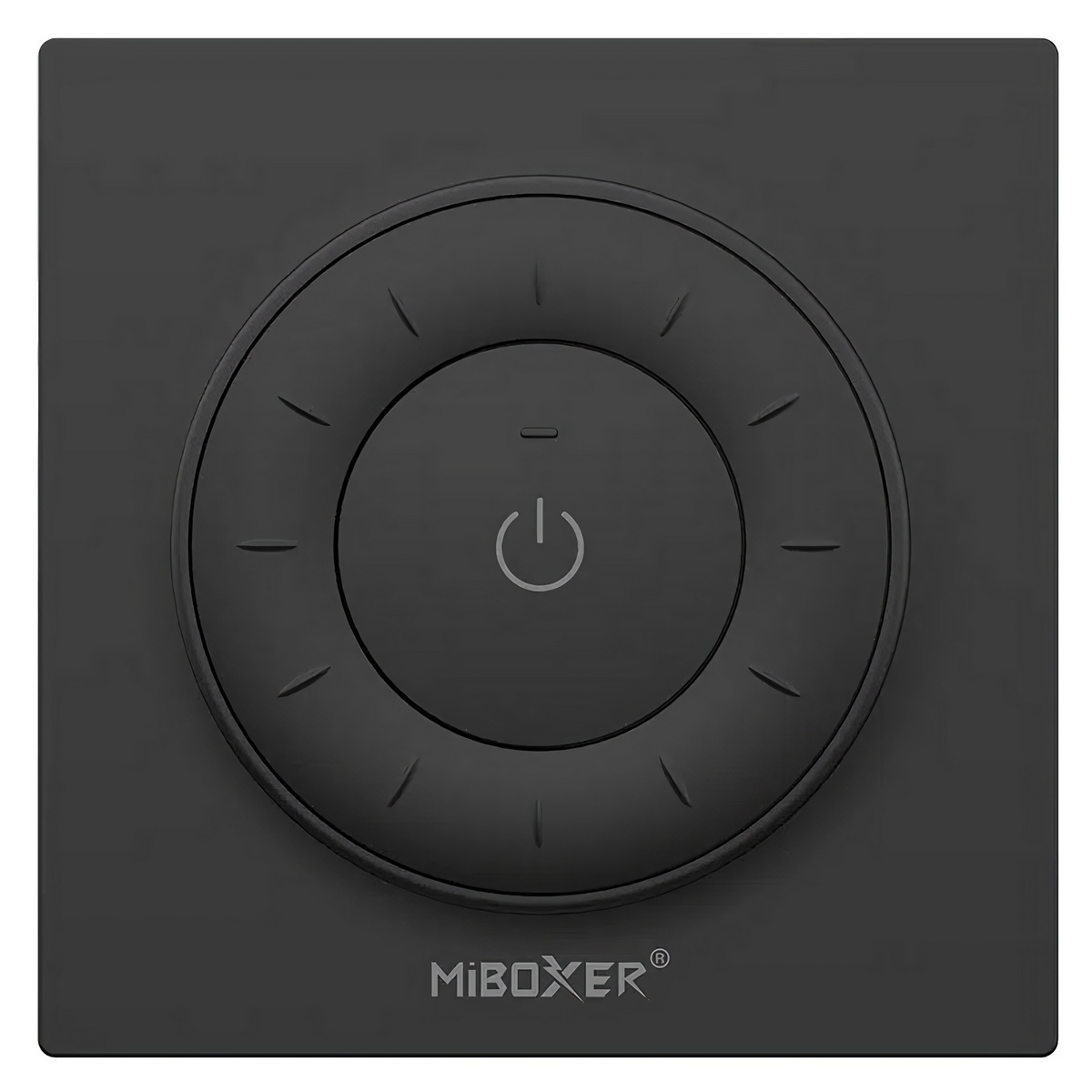

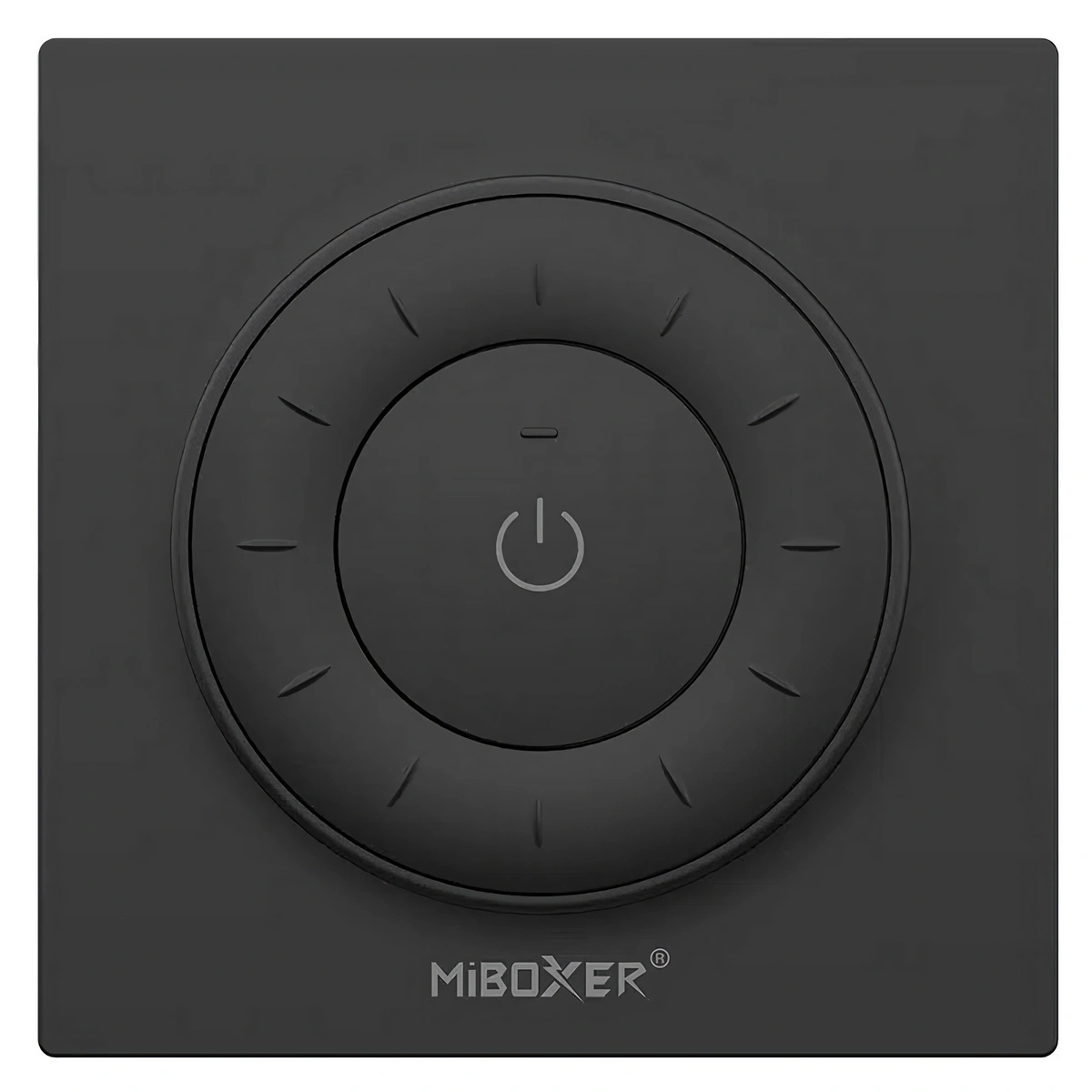

Panel obrotowy MiBoxer K3-B MONO CCT 2.4G RF czarny

MiBoxer K3-B to czarny, obrotowy panel sterujący do oświetlenia MONO i CCT, współpracujący z kompatybilnymi urządzeniami Mi-Light / MiBoxer 2.4G RF. Za pomocą obrotowego pierścienia można regulować jasność, a w systemie CCT również temperaturę barwową światła.

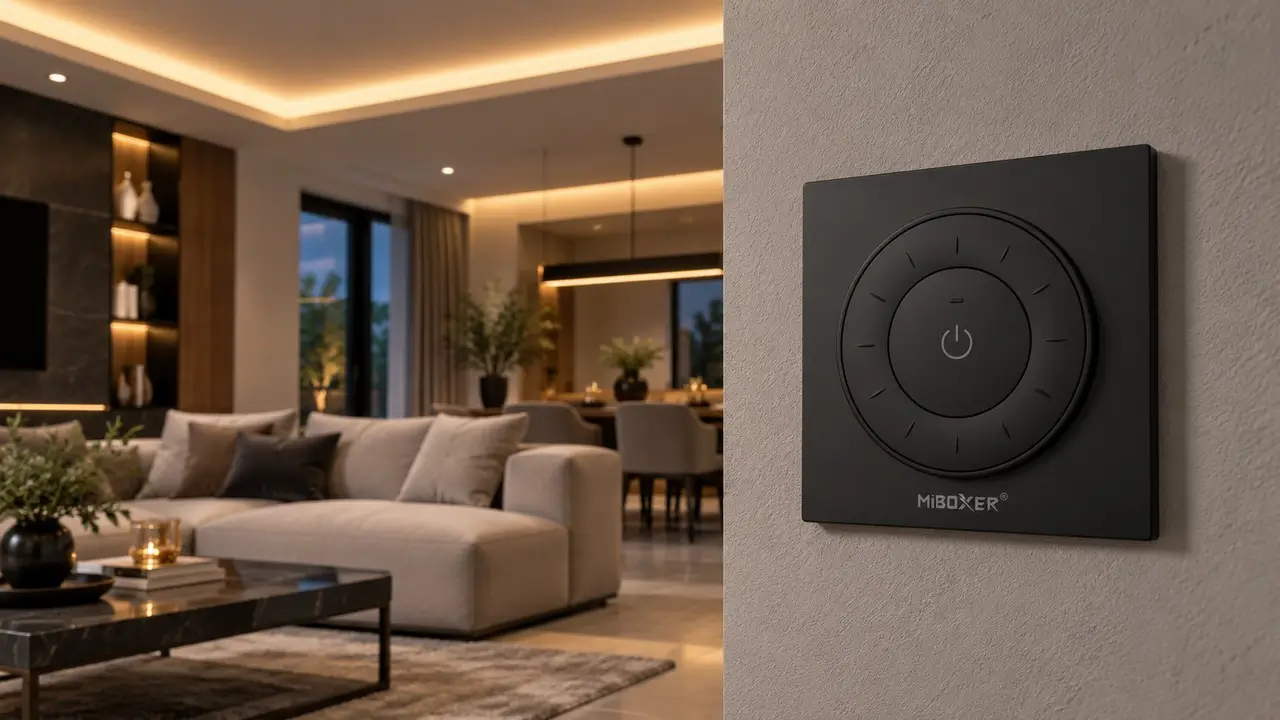

Panel jest zasilany pojedynczą baterią CR2032 i komunikuje się z odbiornikiem bezprzewodowo. Dzięki magnetycznemu mocowaniu może pracować jako panel naścienny, a po zdjęciu z podstawy można wygodnie korzystać z niego jak z pilota.

K3-B jest urządzeniem sterującym, a nie kontrolerem mocy. Taśmy LED nie podłącza się bezpośrednio do panelu. Do działania wymagany jest kompatybilny kontroler, oprawa lub inny odbiornik MiBoxer 2.4G RF.

Najważniejsze korzyści MiBoxer K3-B

• Sterowanie MONO i CCT – regulacja jasności oraz temperatury barwowej w kompatybilnym systemie CCT.
• Obrotowy pierścień – podstawowe parametry światła reguluje się przez obracanie pokrętła.
• Jedna strefa – panel steruje sparowanym oświetleniem jako jedną grupą.
• MiBoxer 2.4G RF – bezprzewodowa komunikacja z kompatybilnymi odbiornikami.
• Zasięg do 30m – zgodnie z dokumentacją produktu.
• Zasilanie CR2032 – do miejsca montażu panelu nie trzeba prowadzić przewodów zasilających ani sterujących.
• Mocowanie magnetyczne – panel można umieścić na dołączonej podstawie i w razie potrzeby zdjąć.

Obrotowa regulacja jasności i temperatury barwowej

W standardowym trybie obracanie pierścienia MiBoxer K3-B służy do regulacji jasności. Pozwala to sterować kompatybilnymi odbiornikami przeznaczonymi do oświetlenia jednobarwnego MONO oraz CCT.

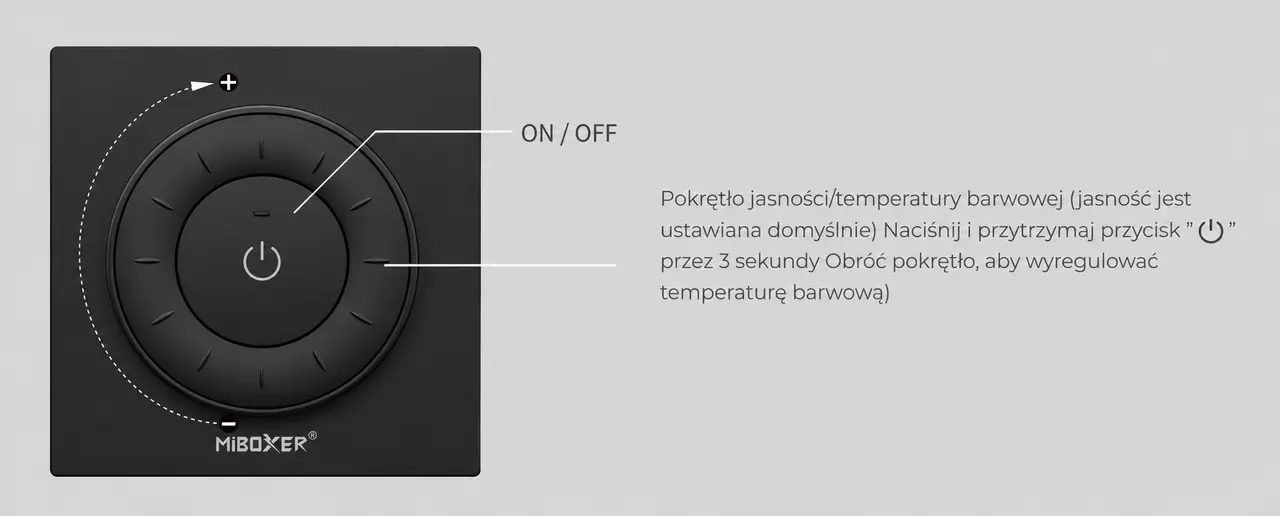

Aby przejść do regulacji temperatury barwowej, należy przytrzymać przycisk ON/OFF przez około 3 sekundy, a następnie obracać pierścień. Funkcja CCT wymaga kompatybilnego kontrolera oraz źródła światła z regulowaną temperaturą barwową.

Zakres temperatury barwowej w kelwinach nie jest określany przez panel K3-B. Wynika on z parametrów zastosowanej taśmy, oprawy lub innego źródła światła CCT.

Jedna strefa sterowania

K3-B jest panelem jednostrefowym. Sparowane urządzenia są sterowane jako jedna grupa, bez wyboru kilku niezależnych stref z poziomu panelu.

Panel posiada funkcję parowania i usuwania sparowania z kompatybilnym odbiornikiem. Przed rozpoczęciem sterowania urządzenia muszą zostać prawidłowo sparowane zgodnie z instrukcją.

Kompatybilne kontrolery MiBoxer 2.4G RF

Kontroler LED nie znajduje się w komplecie. Panel K3 należy sparować z kompatybilnym kontrolerem lub odbiornikiem pracującym w systemie MiBoxer 2.4G RF.

Kompatybilne kontrolery wskazane w dokumentacji produktowej: MLR1, E2-RF, E3-RF, PR2, PR5, HR5, HW5, LS2, LS2-WP oraz SR5-P.

Kompatybilne kontrolery dostępne w sklepie znajdują się na tej karcie produktu w sekcji „Produkty powiązane”. Dzięki temu możesz dobrać odpowiedni odbiornik do rodzaju taśmy LED, napięcia instalacji oraz wymaganego obciążenia.

Panel K3 obsługuje regulację jasności oraz temperatury barwowej CCT. W przypadku kontrolera wielofunkcyjnego dostępne z panelu są funkcje odpowiadające sterowaniu MONO/CCT – K3 nie służy do sterowania kolorami RGB.

Nie należy dobierać kontrolera wyłącznie na podstawie częstotliwości 2.4GHz. Urządzenie musi być zgodne z systemem MiBoxer 2.4G RF oraz obsługiwać funkcje wymagane w danej instalacji.

Sterowanie radiowe MiBoxer 2.4G RF

Panel komunikuje się z odbiornikiem radiowo w paśmie 2.4GHz. Częstotliwość transmisji wynosi 2400–2483,5MHz, moc nadawania 6dBm, a komunikacja wykorzystuje modulację GFSK.

Deklarowany zasięg sterowania wynosi do 30m. Elementy metalowe, konstrukcja budynku oraz silne źródła zakłóceń elektromagnetycznych mogą ograniczyć rzeczywisty zasięg komunikacji.

2.4G RF nie oznacza połączenia panelu z siecią WiFi. K3-B komunikuje się bezpośrednio z kompatybilnym odbiornikiem MiBoxer 2.4G RF.

Montaż magnetyczny bez dodatkowego okablowania

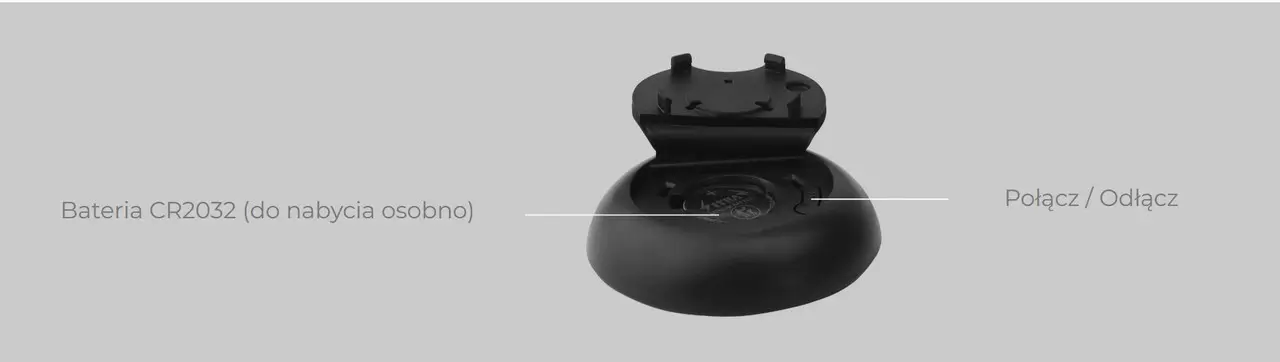

MiBoxer K3-B jest zasilany napięciem 3V z jednej baterii CR2032. Bateria CR2032 jest sprzedawana oddzielnie. Pobór energii w trybie czuwania wynosi poniżej 6µA.

Do zestawu dołączona jest podstawa umożliwiająca magnetyczne mocowanie panelu. Podstawę można zamocować za pomocą warstwy samoprzylepnej, a następnie umieścić w niej panel bez prowadzenia przewodów.

Parametry techniczne

• Producent: MiBoxer
• Model: K3-B
• Rodzaj urządzenia: obrotowy panel sterujący MONO / CCT
• Liczba stref: 1
• Regulowane funkcje: jasność, temperatura barwowa CCT
• Napięcie zasilania [V]: 3
• Zasilanie: 1×CR2032
• Pobór w trybie czuwania: <6µA
• Komunikacja: RF 2.4GHz
• Częstotliwość transmisji [MHz]: 2400–2483,5
• Metoda modulacji: GFSK
• Moc nadawania: 6dBm
• Zasięg sterowania [m]: do 30
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -10 do 40

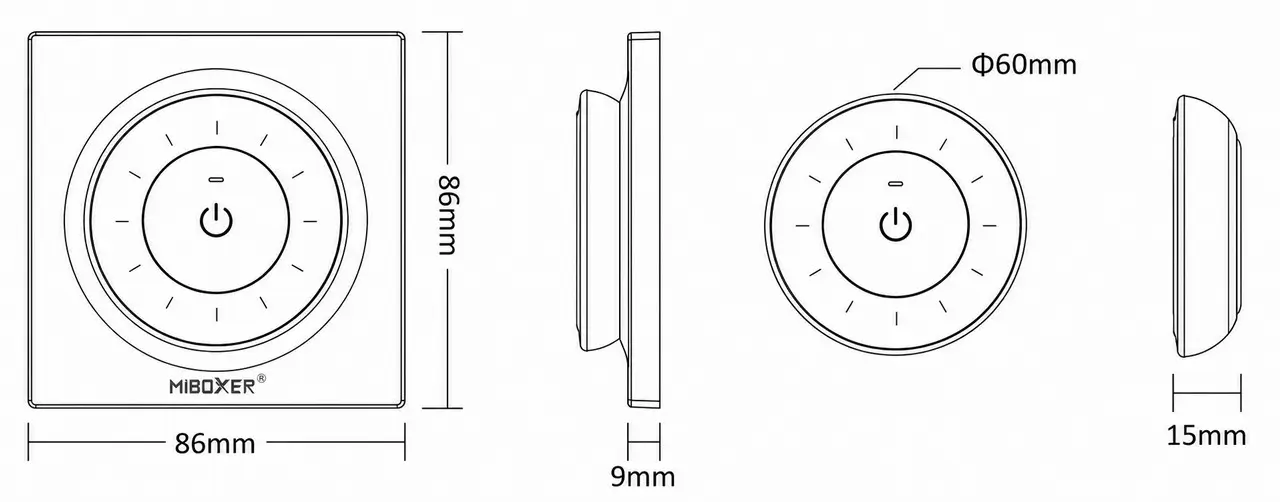

• Wymiary [mm]: 86 × 86 × 15
• Średnica pokrętła [mm]: 60
• Montaż: magnetyczny, natynkowy
• Kolor: czarny
• Gwarancja: 24 miesiące

Zastosowanie

MiBoxer K3-B jest przeznaczony do obsługi kompatybilnego oświetlenia jednobarwnego oraz CCT w systemie MiBoxer 2.4G RF. W instalacji MONO pokrętło służy przede wszystkim do regulacji jasności, natomiast w instalacji CCT umożliwia również zmianę temperatury barwowej.

Pasujące kontrolery oraz pozostałe elementy systemu znajdziesz na karcie produktu w sekcji „Produkty powiązane”.
