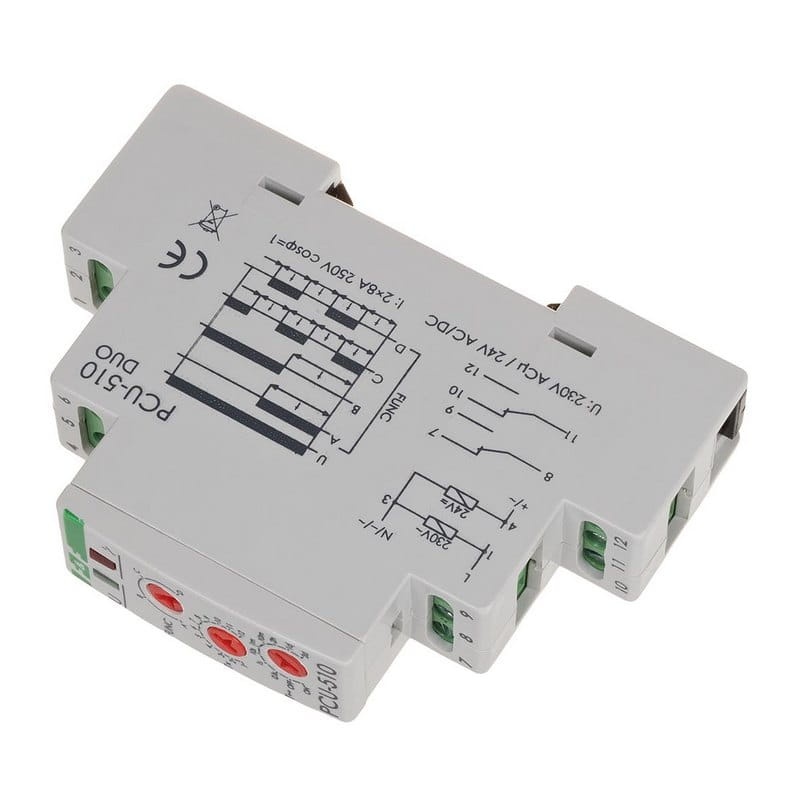

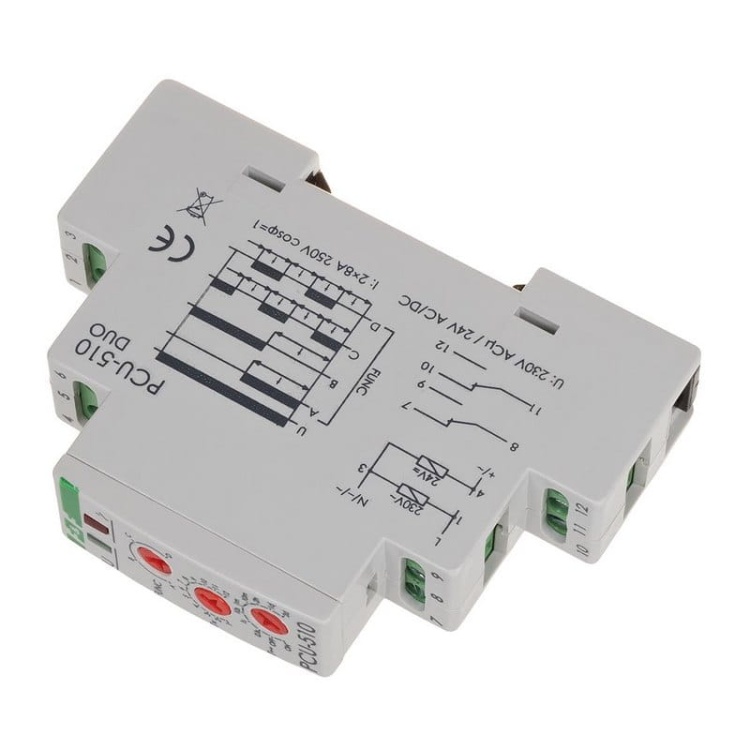

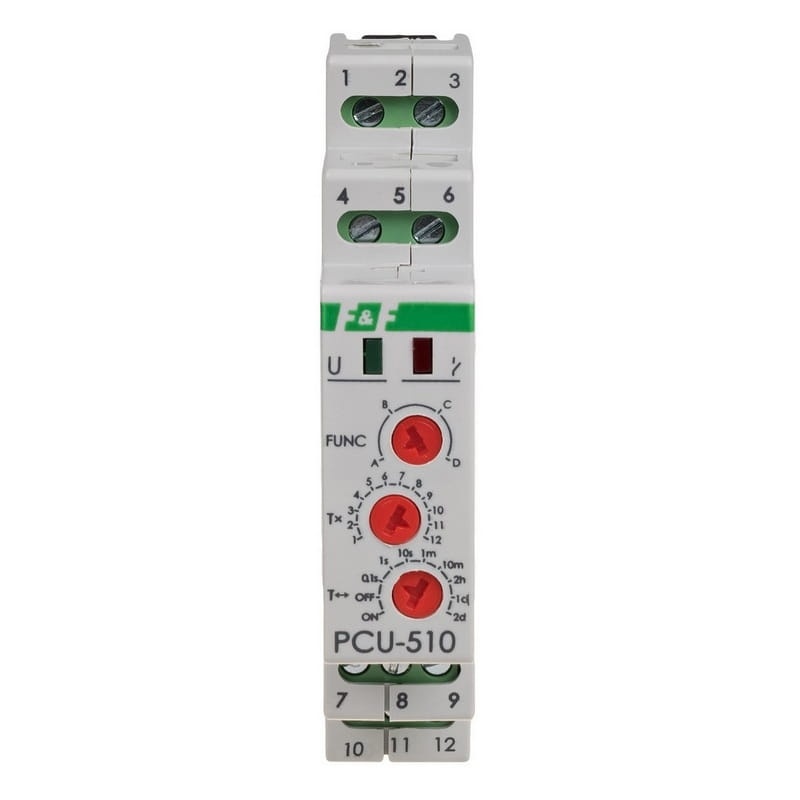

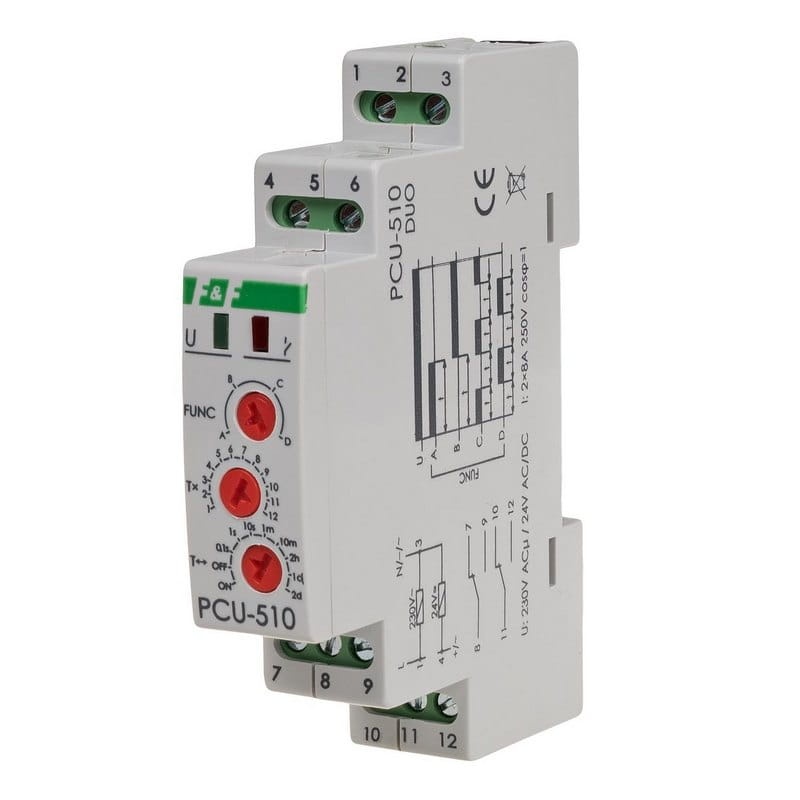

Przekaźnik czasowy 2P 2x8A 2xNO/NC PCU-510DUO F&F
Cena regularna:
towar niedostępny
dodaj do przechowalni
5
Opis
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji itp).
Funkcje
- Opóźnione wyłączenie (A)

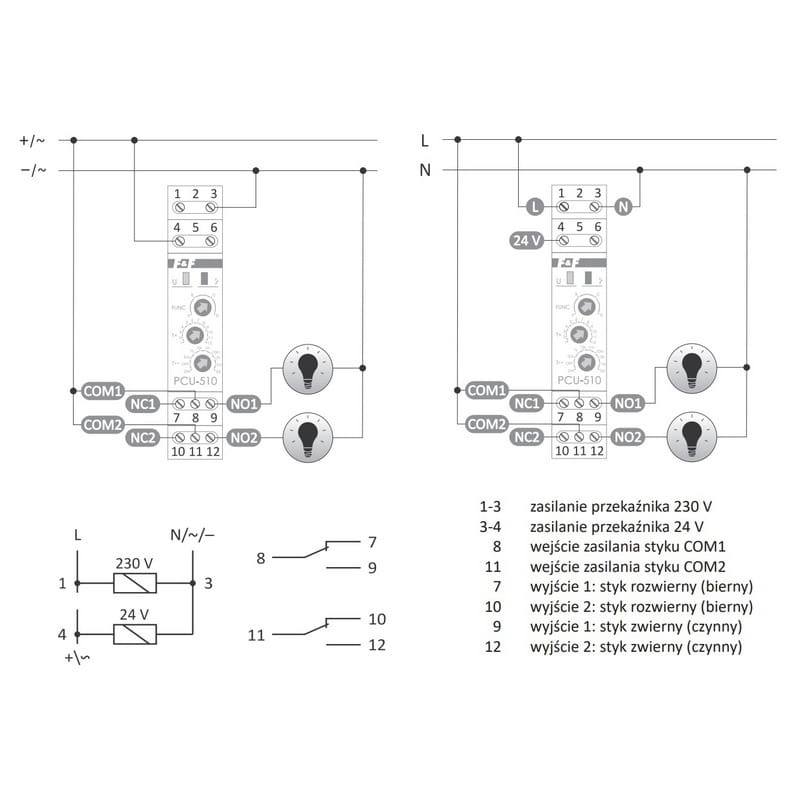

Do czasu załączenia przekaźnika styki pozostają w pozycji 8-7 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 8-9 i 11-12 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styki powracają do pozycji 8-7 i 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. - Opóźnione załączenie (B)
Przed i po podaniu napięcia zasilającego styki pozostają w pozycji 8-7 i 11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styków w pozycję 8-9 i 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. - Opóźnione wyłączenie - cykliczne (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy. - Opóźnione załączenie - cykliczne (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
Uwaga!
- Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
- Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
- Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Parametry techniczne
- Napięcie zasilania: 230V AC / 24V AC/DC
- Tryb pracy: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
- Element wykonawczy: przekaźnik
- Maksymalny prąd obciążenia [A]: 2× 8
- Konfiguracja styków: 2× NO/NC
- Separacja styku: tak
- Opóźnienie zadziałania [ms]: 50
- Sygnalizacja stanu styku: LED czerwona
- Czas działania - regulowany: 0,1 s ÷ 576 godz.
- Sygnalizacja zasilania: LED zielona
- Przyłącze [mm²]: zaciski śrubowe 2,5
- Moment dokręcający [Nm]: 0,4
- Pobór mocy [W]: 0,8
- Temperatura pracy [°C]: od -25 do 50
- Szerokość w modułach: 1 moduł
- Szerokość [mm]: 18
- Montaż: na szynie 35 mm
- Klasa szczelności: IP20
Firma F&F Filipowski to polskie przedsiębiorstwo specjalizujące się w produkcji i dystrybucji automatyki domowej oraz systemów inteligentnego zarządzania budynkami.
Pozostałe informacje dotyczące produktu znajdują się w zakładce Pliki do pobrania
