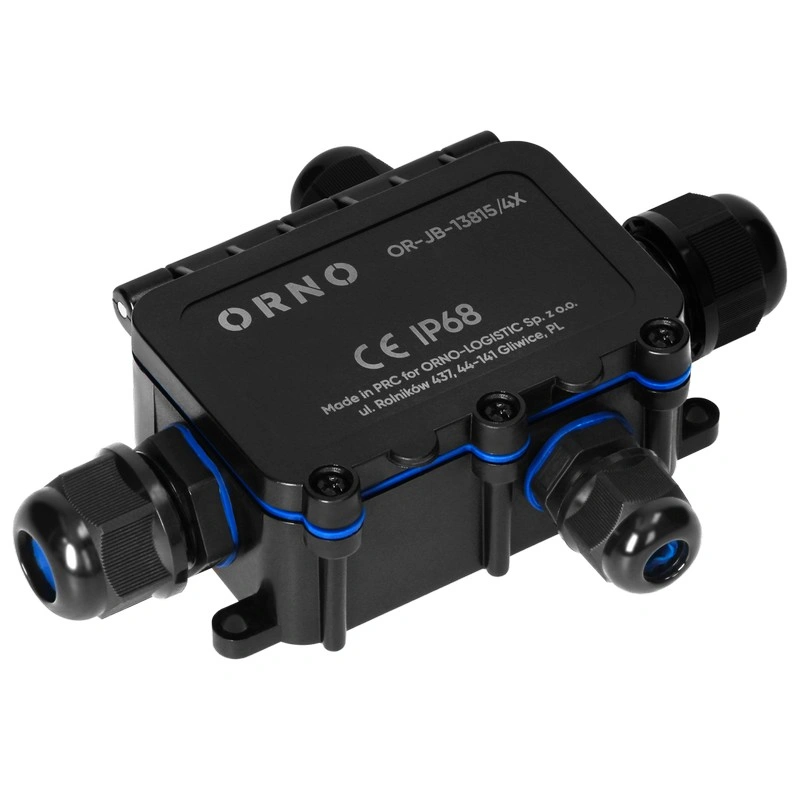

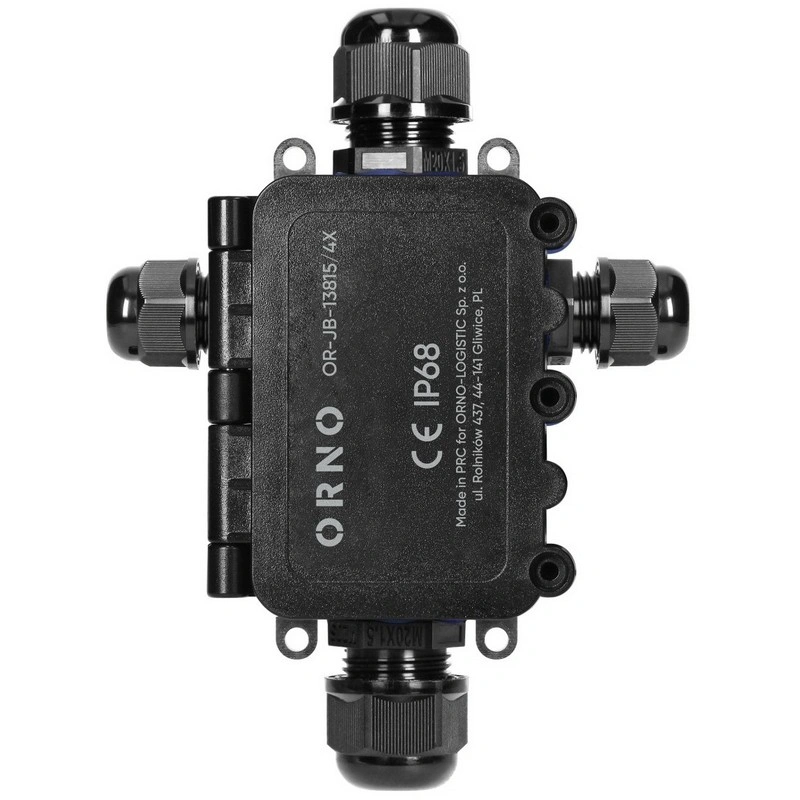

Puszka natynkowa układ X HD 0,75-4mm² 2xM20 2xM16 IP68 OR-JB-13815/4X

Szczelna puszka instalacyjna do rozgałęzień przewodów w układzie X

Puszka natynkowa Heavy-Duty IP68 w układzie X została zaprojektowana do bezpiecznego łączenia i rozdzielania przewodów w instalacjach elektrycznych. Sprawdza się zarówno w przestrzeniach wewnętrznych, jak i na zewnątrz – wszędzie tam, gdzie instalacja narażona jest na wilgoć i czynniki środowiskowe. Układ X umożliwia rozprowadzenie przewodów w czterech kierunkach przy zachowaniu pełnej szczelności IP68, co znacząco ułatwia organizację instalacji.

Najważniejsze korzyści przy montażu i użytkowaniu

• Pełna ochrona połączeń przed wodą, pyłem i uszkodzeniami mechanicznymi.
• Możliwość rozgałęzienia instalacji w czterech kierunkach dzięki układowi X.
• Sprawny montaż dzięki szybkozłączkom i dodatkowej złączce śrubowej.

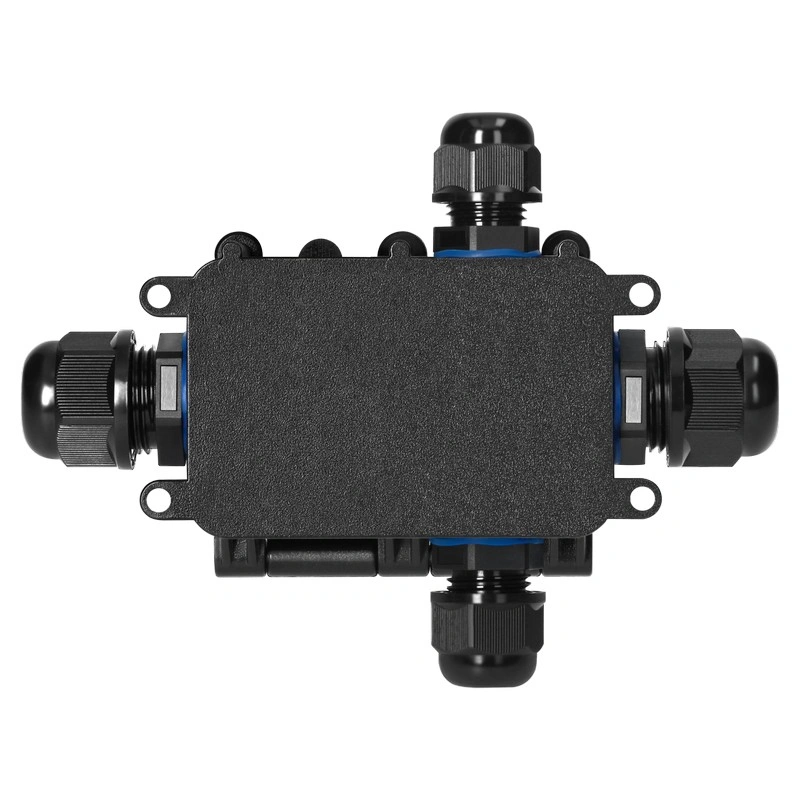

• Wysoka odporność na promieniowanie UV oraz uderzenia IK09.
• Elastyczne dopasowanie do różnych przewodów dzięki dławicom M20 i M16.
• Możliwość montażu w gruncie przy zachowaniu wysokiej szczelności.

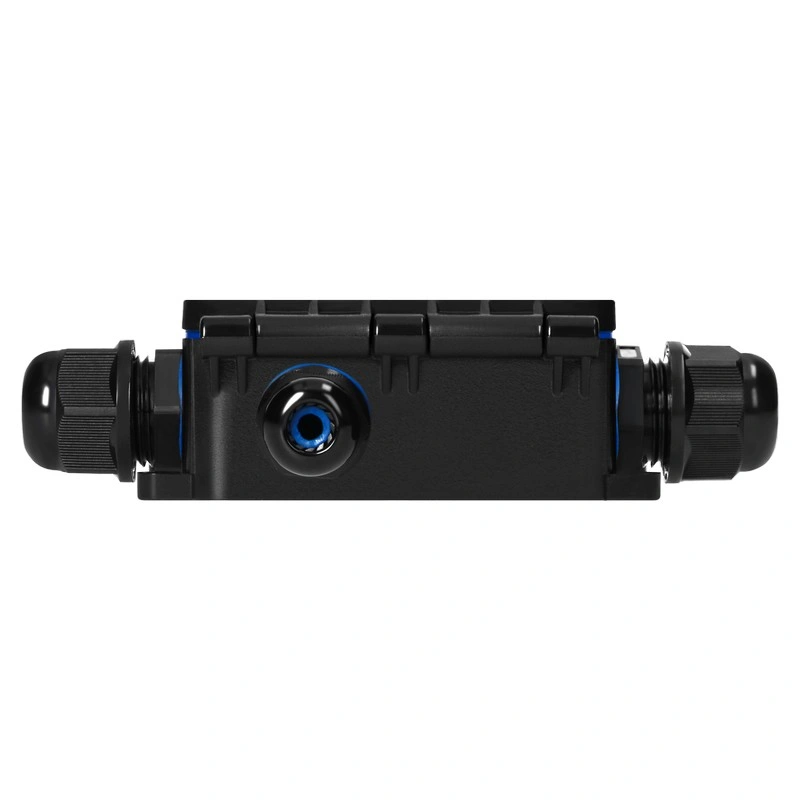

Solidna obudowa do pracy w wymagających warunkach zewnętrznych

Konstrukcja została wykonana z trwałego tworzywa termoplastycznego PC/PA66, które zapewnia odporność na warunki atmosferyczne i długą żywotność produktu. Czarna obudowa w kolorze RAL 9005 dobrze komponuje się z instalacją i zachowuje estetyczny wygląd przez długi czas.

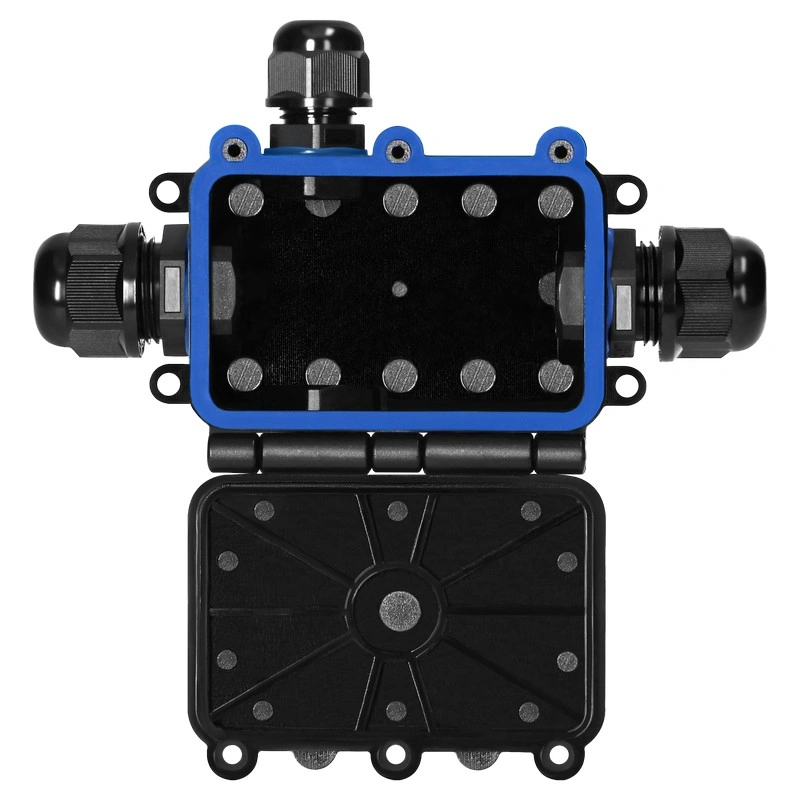

Dwie dławice M20 (7-12 mm) oraz dwie dławice M16 (5-10 mm) umożliwiają wygodne prowadzenie przewodów o różnych średnicach. Uszczelnienie silikonowe oraz skręcana pokrywa zapewniają trwałe i szczelne zamknięcie całej instalacji.

Praktyczne rozwiązanie do łączenia przewodów bez zbędnych komplikacji

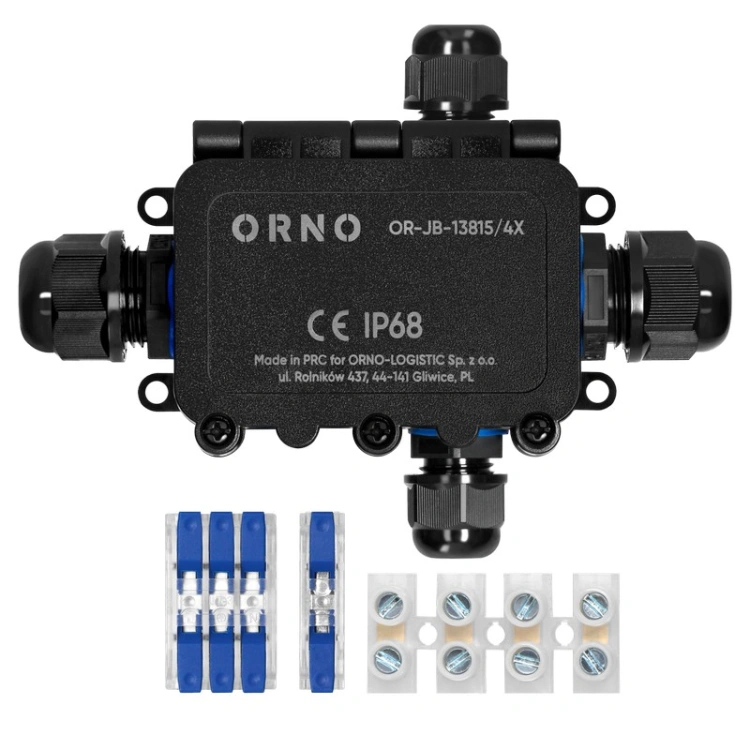

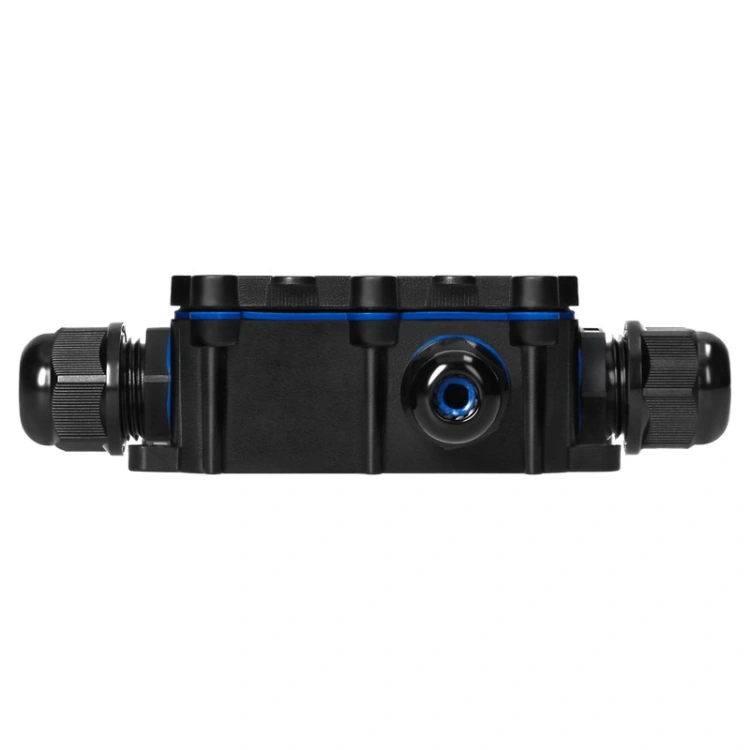

Puszka wyposażona jest w szybkozłączkę 1x3-przewodową oraz 1x1-przewodową o zakresie 0,75-4 mm², a także klasyczną złączkę śrubową. Dzięki temu można dobrać sposób połączenia do konkretnej instalacji i zapewnić trwały styk przewodów.

Kompaktowe wymiary 82x69x39 mm pozwalają na montaż nawet w ograniczonej przestrzeni, przy jednoczesnym zachowaniu wygody pracy wewnątrz puszki.

Parametry techniczne

• Klasa szczelności: IP68
• Materiał: tworzywo termoplastyczne PC/PA66
• Kolor: czarny RAL 9005
• Model / kształt / forma: prostokąt
• Liczba przepustów kablowych: 4
• Rodzaj przepustów kablowych: 2xM20; 2xM16
• Wielkość przepustów kablowych [mm]: 2x(7-12); 2x(5-10)
• Materiał uszczelniający: uszczelka silikonowa
• Przekrój szybkozłączki [mm²]: 0,75-4
• Szybkozłączka: 1x3-przewodowa dwustronna, 1x1-przewodowa dwustronna
• Moment śrub pokrywy [N/m]: 0,5-2
• Odporność na promienie UV: tak
• Odporność na uderzenia: IK09
• Klasa palności UL94: V2
• Możliwość montażu w gruncie: tak
• Szerokość [mm]: 82
• Wysokość [mm]: 69
• Głębokość [mm]: 39

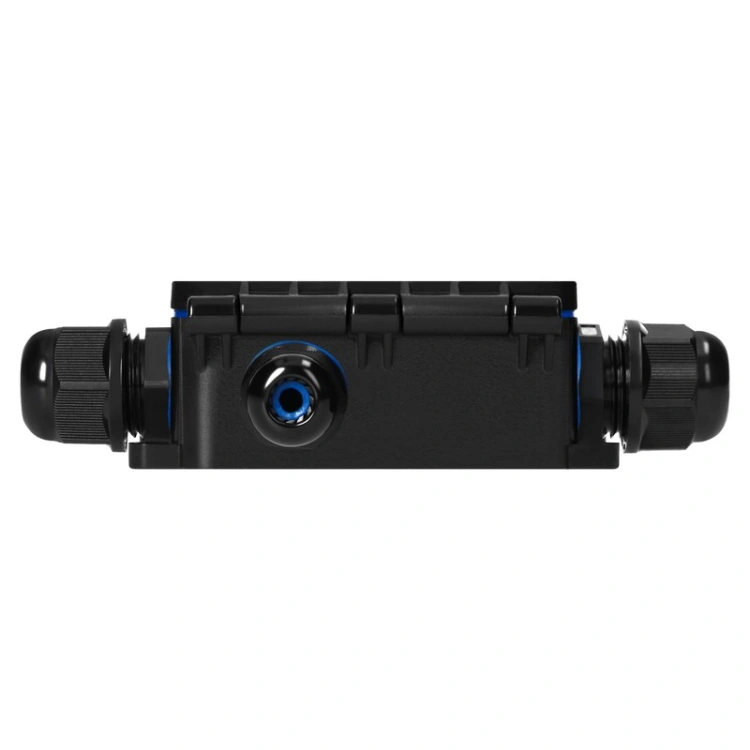

Gdzie sprawdzi się puszka Heavy-Duty IP68 w układzie X

• w instalacjach ogrodowych i zewnętrznych narażonych na wilgoć,
• w garażach i warsztatach przy rozgałęzieniach przewodów,
• w domowych instalacjach natynkowych,
• w pomieszczeniach technicznych i gospodarczych,
• przy montażu w gruncie wymagającym wysokiej szczelności,
• w miejscach, gdzie konieczne jest rozprowadzenie przewodów w kilku kierunkach.

Trwałe i bezpieczne rozwiązanie do rozgałęzień instalacji

Puszka natynkowa Heavy-Duty IP68 w układzie X to rozwiązanie dla osób, które potrzebują solidnego i szczelnego zabezpieczenia połączeń przewodów. Dzięki przemyślanej konstrukcji i wysokiej odporności na warunki zewnętrzne sprawdza się w wielu zastosowaniach instalacyjnych.
