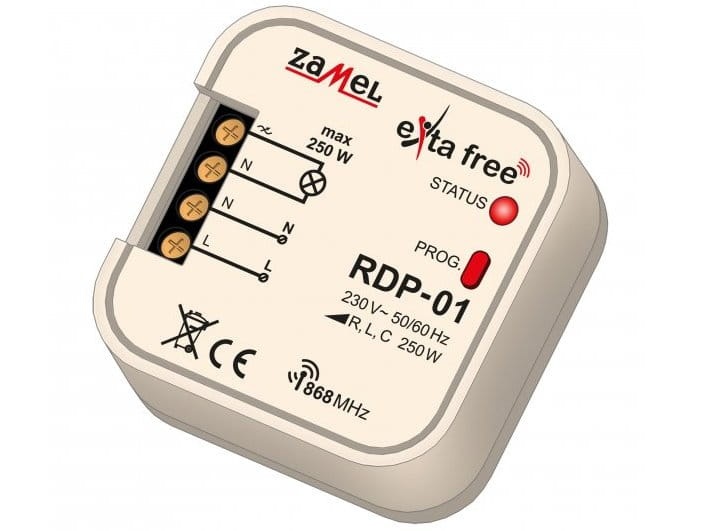

Radiowy ściemniacz RDP-01 230V 250W EXTA FREE dopuszkowy

ZAMEL RDP-01 to 1-kanałowy radiowy ściemniacz dopuszkowy systemu EXTA FREE, przeznaczony do bezprzewodowego sterowania kompatybilnym oświetleniem 230 V AC. Umożliwia włączanie, wyłączanie, rozjaśnianie i ściemnianie źródeł światła oraz oferuje funkcję czasową i pamięć ustawionego poziomu jasności.

Maksymalne obciążenie sterownika wynosi 250W. RDP-01 komunikuje się z kompatybilnymi nadajnikami systemu EXTA FREE drogą radiową w paśmie 868 MHz. Producent podaje zasięg do 230m w terenie otwartym.

Ważne: oferta dotyczy samego ściemniacza RDP-01. Nadajnik radiowy nie znajduje się w komplecie. ZAMEL oferuje RDP-01 również jako element osobnego zestawu sterowania bezprzewodowego RZB-02.

Najważniejsze korzyści ZAMEL RDP-01

• Regulacja jasności – włączanie, wyłączanie, rozjaśnianie i ściemnianie kompatybilnego oświetlenia.
• Maksymalne obciążenie 250W – zgodnie z aktualną instrukcją producenta.
• System EXTA FREE – współpraca z kompatybilnymi nadajnikami bezprzewodowymi ZAMEL.
• Transmisja 868 MHz – radiowa, jednokierunkowa komunikacja z adresacją.
• Pamięć jasności – funkcja komfort pozwala korzystać z wcześniej ustawionego poziomu natężenia światła.
• Funkcja czasowa – możliwość pracy jako automat schodowy z automatycznym wyłączeniem.
• Do 32 nadajników – w pamięci odbiornika można zapisać wiele kompatybilnych elementów sterujących.
• Montaż dopuszkowy – obudowa przeznaczona do puszki instalacyjnej Ø60 mm.

Bezprzewodowy ściemniacz systemu EXTA FREE

RDP-01 jest odbiornikiem radiowym systemu ZAMEL EXTA FREE. Sterowanie odbywa się za pomocą kompatybilnych nadajników pracujących w paśmie 868 MHz, dzięki czemu pomiędzy nadajnikiem a ściemniaczem nie trzeba prowadzić dodatkowego przewodu sterującego.

Transmisja jest jednokierunkowa i wykorzystuje adresację. Sterownik może zapamiętać maksymalnie 32 nadajniki, co pozwala obsługiwać jeden obwód z kilku kompatybilnych punktów sterowania.

Włączanie, wyłączanie i regulacja jasności

RDP-01 umożliwia sterowanie podstawowymi funkcjami oświetlenia: załączaniem, wyłączaniem, rozjaśnianiem oraz ściemnianiem. Dzięki temu może zastąpić klasyczny regulator w instalacji wykorzystującej kompatybilne nadajniki EXTA FREE.

Urządzenie posiada również funkcję komfort, czyli pamięć ustawionego poziomu natężenia oświetlenia.

Maksymalne obciążenie 250W

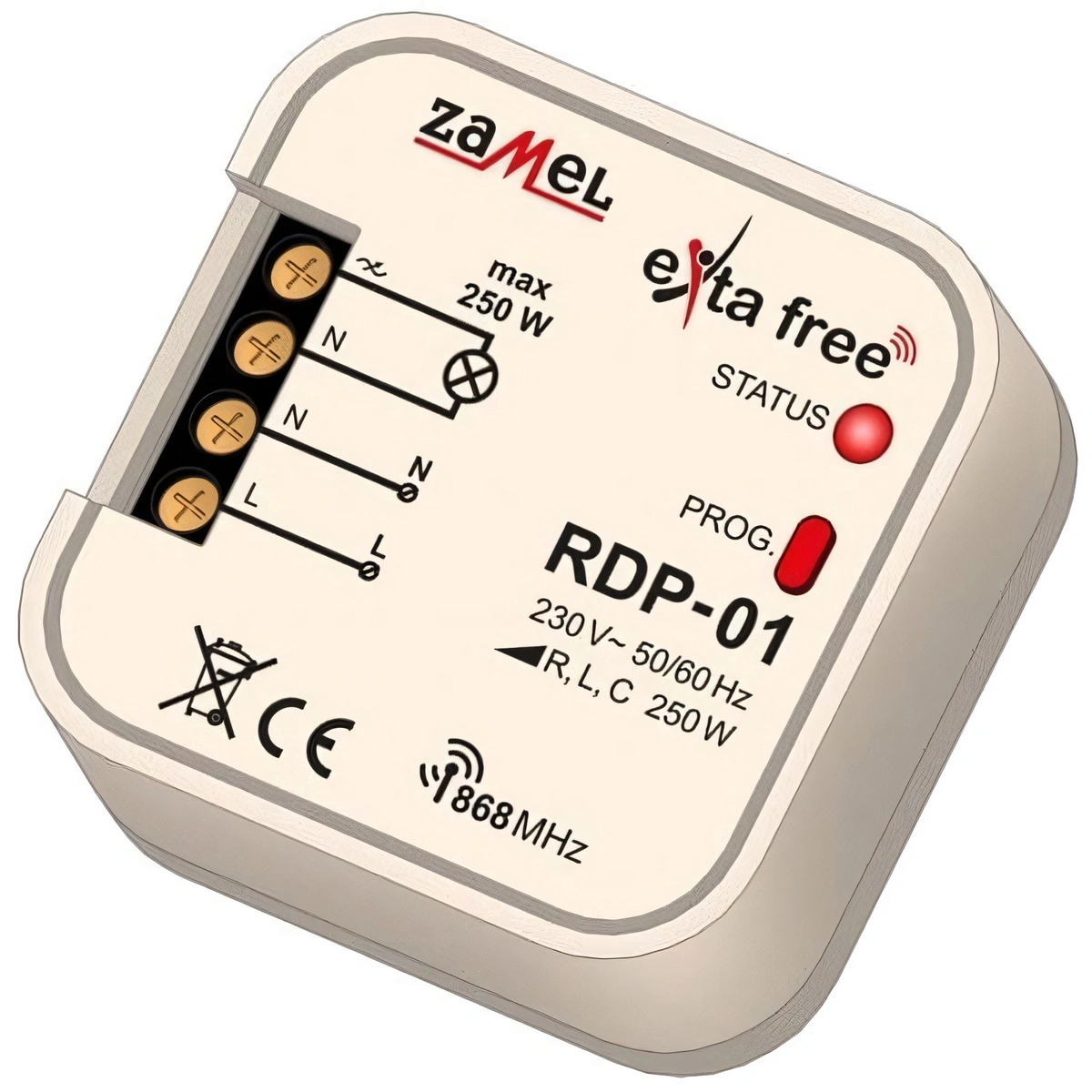

Aktualna instrukcja ZAMEL określa maksymalne obciążenie RDP-01 na 250W. Oznaczenie na urządzeniu wskazuje obsługę obciążeń R, L i C do tej wartości.

Przed podłączeniem należy sprawdzić rodzaj oraz moc źródła światła i nie przekraczać parametrów podanych przez producenta sterownika.

Jakie źródła światła obsługuje RDP-01?

Zgodnie z informacjami ZAMEL RDP-01 współpracuje z:

• żarówkami tradycyjnymi,
• lampami halogenowymi,
• lampami halogenowymi zasilanymi przez transformator elektroniczny,
• lampami halogenowymi zasilanymi przez transformator toroidalny.

ZAMEL nie podaje na aktualnej karcie RDP-01 zgodności ze źródłami LED. Z tego względu produkt nie powinien być opisywany jako uniwersalny ściemniacz LED.

Funkcja czasowa – automat schodowy

Oprócz standardowego ściemniania RDP-01 posiada funkcję sterowania czasowego. Pozwala ona włączyć oświetlenie na określony czas, po którego upływie zostanie ono automatycznie wyłączone.

Zakres nastawy czasu wynosi od 1 sekundy do 18 godzin, z możliwością ustawiania czasu w krokach co 1 sekundę.

Zasięg radiowy do 230m

Producent określa maksymalny zasięg komunikacji na do 230m w terenie otwartym. Jest to wartość dla warunków bez przeszkód pomiędzy nadajnikiem a odbiornikiem.

W budynku rzeczywisty zasięg zależy między innymi od rodzaju i liczby ścian, stropów, elementów metalowych oraz innych przeszkód znajdujących się pomiędzy urządzeniami.

Montaż w puszce Ø60mm

RDP-01 ma kompaktową obudowę o wymiarach 47,5 × 47,5 × 20mm i jest przeznaczony do montażu w puszce instalacyjnej Ø60 mm. Pozwala to ukryć odbiornik w instalacji, pozostawiając sterowanie po stronie nadajnika radiowego.

Urządzenie jest zasilane napięciem sieciowym 230V AC. Montaż należy wykonywać przy odłączonym napięciu i zgodnie z instrukcją ZAMEL.

Parametry techniczne

• Producent: ZAMEL
• Model: RDP-01
• System: EXTA FREE
• Rodzaj urządzenia: radiowy ściemniacz dopuszkowy
• Liczba kanałów: 1
• Napięcie zasilania [V AC]: 230
• Częstotliwość zasilania [Hz]: 50/60
• Pobór mocy [W]: 0,5
• Maksymalne obciążenie [W]: 250
• Liczba trybów pracy: 5
• Transmisja: radiowa
• Częstotliwość transmisji [MHz]: 868
• Sposób transmisji: jednokierunkowy
• Kodowanie: transmisja z adresacją
• Maksymalna liczba nadajników: 32
• Zasięg w terenie otwartym [m]: do 230
• Nastawa czasu: 1 s – 18 h, co 1 s
• Sygnalizacja: czerwona dioda LED
• Maksymalny przekrój przewodów [mm²]: 2,5
• Stopień ochrony: IP20
• Temperatura pracy [°C]: od -10 do +55
• Wymiary [mm]: 47,5 × 47,5 × 20
• Masa [kg]: 0,036
• Montaż: puszka instalacyjna Ø60 mm

Zawartość produktu

Oferta dotyczy radiowego ściemniacza dopuszkowego ZAMEL RDP-01.

Nadajnik radiowy EXTA FREE nie znajduje się w komplecie i należy dobrać go oddzielnie, jeśli instalacja nie posiada już kompatybilnego elementu sterującego.

Zastosowanie

ZAMEL RDP-01 jest przeznaczony do instalacji oświetleniowych 230 V wykorzystujących kompatybilne źródła światła oraz bezprzewodowe nadajniki systemu EXTA FREE. Sprawdzi się tam, gdzie potrzebne jest radiowe włączanie, wyłączanie i regulacja jasności bez prowadzenia dodatkowego przewodu sterującego.
