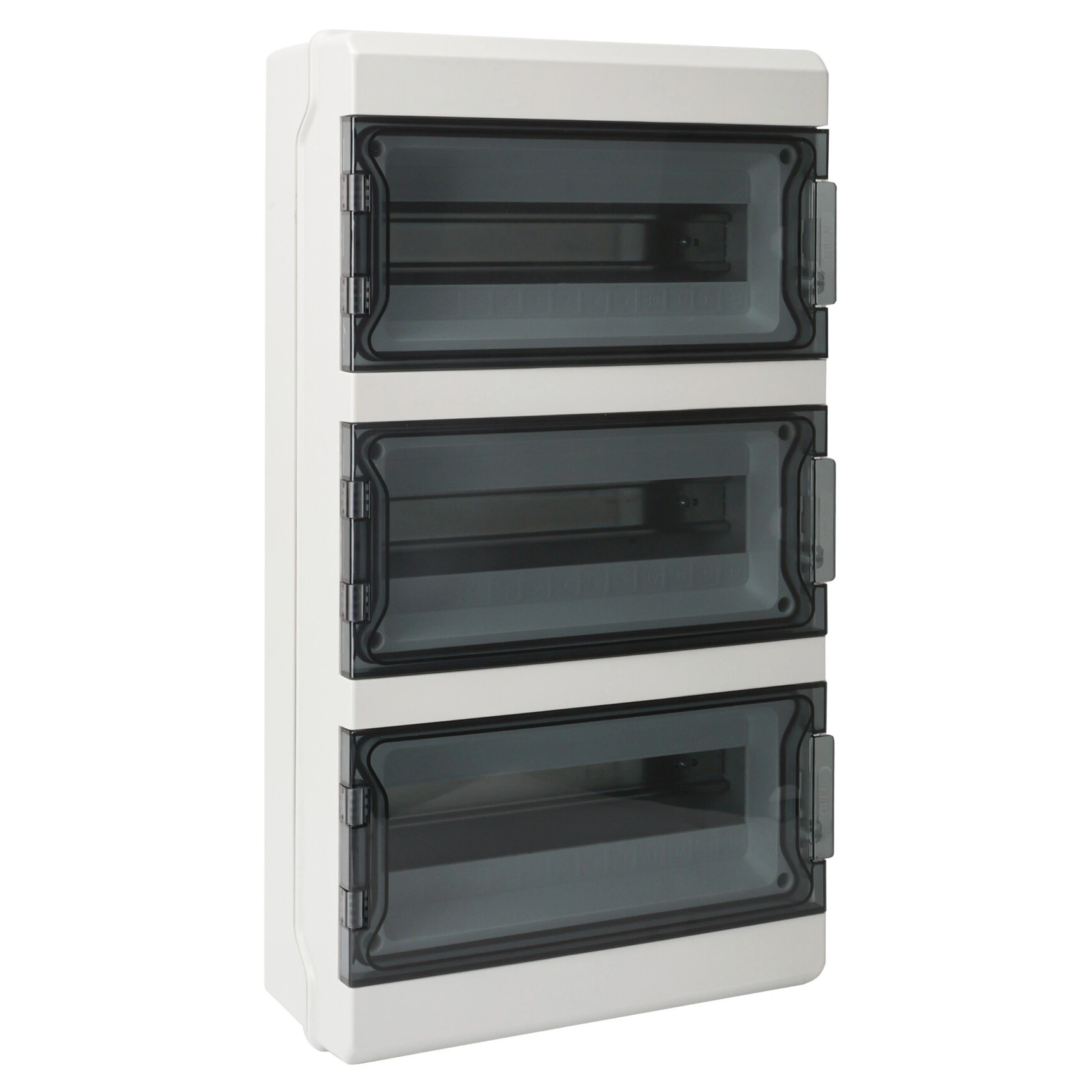

Rozdzielnica natynkowa 39 modułów 3x13 IP65 KDB-IP65-S39T MK2+

KDB-IP65-S39T MK2+ to natynkowa rozdzielnica na 39 modułów w układzie 3 × 13P, przeznaczona do montażu na ścianie wewnątrz i na zewnątrz. Trzyrzędowa obudowa zapewnia stopień ochrony IP65 oraz odporność mechaniczną IK08. Wykonano ją z materiału odpornego na działanie promieniowania UV. Wersja MK2+ ma 12 zacisków N oraz 12 zacisków PE.

Najważniejsze korzyści rozdzielnicy KDB-IP65-S39T MK2+

• 39 modułów w trzech rzędach – układ 3 × 13P zapewnia łącznie miejsce na 39 modułów.
• 12 zacisków N i 12 zacisków PE – wariant MK2+ zapewnia większą liczbę zacisków N/PE.
• Stopień ochrony IP65 – obudowa spełnia wymagania dotyczące ochrony przed wnikaniem ciał stałych i wody na poziomie IP65.
• Odporność mechaniczna IK08 – konstrukcja spełnia wymagania wytrzymałości mechanicznej dla stopnia IK08.
• Do wnętrz i na zewnątrz – rozdzielnica jest przeznaczona do stosowania w obu tych środowiskach.
• Materiał odporny na promieniowanie UV – obudowa jest przystosowana do miejsc narażonych na działanie promieniowania słonecznego.
• Akcesoria w zestawie – komplet obejmuje akcesoria montażowe, elementy uszczelniające połączenia oraz szyny łączeniowe.

Konstrukcja i montaż

KDB-IP65-S39T MK2+ ma szarą, trzyrzędową obudowę przeznaczoną do montażu natynkowego na ścianie. Każdy z trzech rzędów mieści 13 modułów, co daje łącznie 39 miejsc modułowych. Wymiary obudowy wynoszą 550 × 296 × 131 mm (wysokość × długość × szerokość). Produkt spełnia wymagania normy PN-EN 62208.

Rozdzielnica ma II klasę ochronności przed porażeniem elektrycznym. Napięcie znamionowe wynosi 690 V AC oraz 1500 V DC. Zakres temperatury otoczenia, na którą może być narażony wyrób, wynosi od -25°C do +40°C.

Parametry techniczne

• Liczba modułów: 3 × 13P (39)
• Liczba rzędów: 3
• Liczba zacisków N/PE: 12/12
• Napięcie znamionowe [V]: 690 AC; 1500 DC
• Klasa ochronności przed porażeniem elektrycznym: II
• Stopień ochrony: IP65
• Stopień odporności mechanicznej: IK08
• Zakres temperatury otoczenia [°C]: -25 do +40
• Wysokość [mm]: 550
• Długość [mm]: 296
• Szerokość [mm]: 131
• Kolor: szary
• Sposób montażu: natynkowy, na ścianie
• Miejsce zastosowania: wewnątrz i na zewnątrz
• Norma: PN-EN 62208

Zastosowanie

Rozdzielnica KDB-IP65-S39T MK2+ jest przeznaczona do instalacji wymagających natynkowej obudowy na 39 modułów rozmieszczonych w trzech rzędach. Stopień ochrony IP65, odporność mechaniczna IK08 oraz materiał odporny na promieniowanie UV umożliwiają stosowanie jej wewnątrz i na zewnątrz, zgodnie z warunkami określonymi przez producenta.

KDB-IP65-S39T MK2+ zapewnia 39 miejsc modułowych w układzie 3 × 13P oraz 12 zacisków N i 12 zacisków PE. To trzyrzędowa obudowa natynkowa o parametrach IP65 i IK08.
