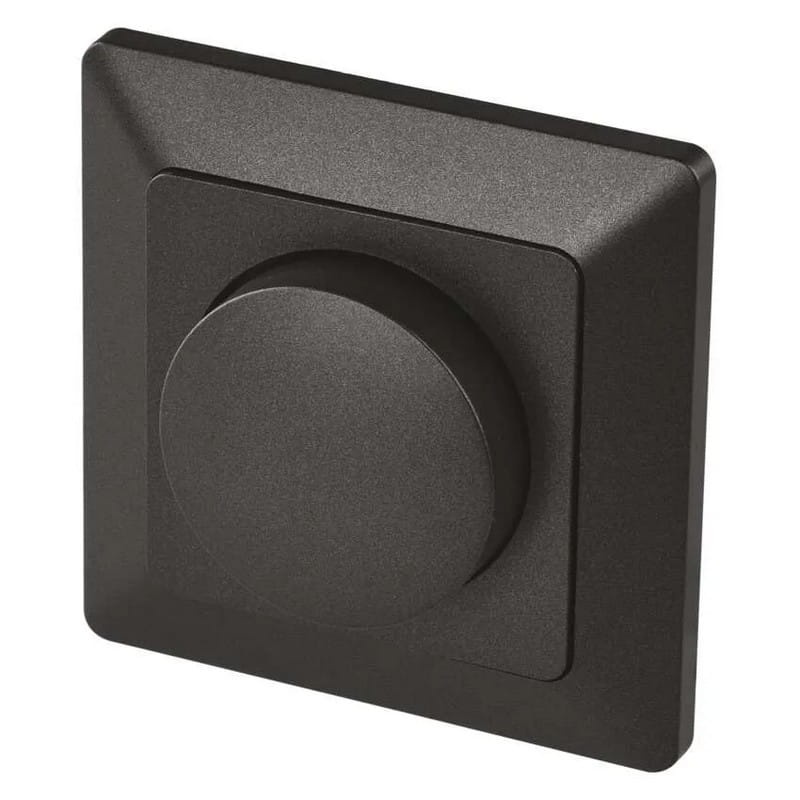

Ściemniacz LED 3–100W/VA 230V podtynkowy antracyt

EMOS A6003.1 to podtynkowy ściemniacz triakowy w kolorze antracytowym, przeznaczony do regulacji jasności kompatybilnych, ściemnialnych źródeł światła zasilanych napięciem 230 V AC. Obsługa odbywa się za pomocą pokrętła – obrót reguluje jasność, a naciśnięcie służy do przełączania oświetlenia.

Ściemniacz współpracuje wyłącznie ze źródłami światła przystosowanymi przez producenta do ściemniania. Dla ściemnialnych źródeł LED aktualna karta EMOS podaje zakres obciążenia 3–100 W/VA.

Najważniejsze korzyści

• Regulacja ściemnialnych LED – zakres obciążenia 3–100 W/VA według aktualnych danych producenta.
• Sterowanie obrotowe – regulacja poziomu jasności za pomocą pokrętła.
• Przełączanie przez naciśnięcie – pokrętło pełni również funkcję przycisku.
• Regulacja leading edge – ściemniacz wykorzystuje metodę regulacji fazowej z odcinaniem początku fazy.
• Ustawienie minimalnej jasności – wewnętrzny potencjometr umożliwia dopasowanie dolnego poziomu regulacji do zastosowanego źródła.
• Montaż podtynkowy – producent zaleca puszkę elektroinstalacyjną o głębokości minimum 40 mm.
• Kolor antracytowy – element sterujący można dopasować do osprzętu i aranżacji wnętrza w ciemnej kolorystyce.

Ściemniacz do ściemnialnych źródeł LED 230 V

Model A6003.1 jest przeznaczony do regulacji jasności źródeł światła pracujących z napięciem sieciowym 230 V AC. W przypadku ściemnialnych lamp LED producent określa zakres obciążenia na 3–100 W/VA.

Przed podłączeniem należy sprawdzić, czy zastosowana żarówka lub inne źródło światła jest oznaczone przez producenta jako ściemnialne i może współpracować ze ściemniaczem typu leading edge.

Obsługa pokrętłem – regulacja i przełączanie

Sterowanie odbywa się za pomocą jednego pokrętła. Obracanie pozwala zmieniać poziom jasności, natomiast naciśnięcie pokrętła służy do przełączania oświetlenia.

Takie rozwiązanie łączy funkcję tradycyjnego wyłącznika ściennego ze ściemniaczem w jednym elemencie osprzętu.

Regulacja minimalnego poziomu jasności

Ściemnialne źródła LED mogą różnić się minimalnym poziomem, przy którym pracują stabilnie. A6003.1 umożliwia ustawienie podstawowej jasności za pomocą potencjometru znajdującego się w mechanizmie ściemniacza.

Producent zaleca ustawienie takiego minimalnego poziomu, przy którym źródło LED nadal działa prawidłowo – nie miga i niezawodnie uruchamia się po ponownym włączeniu.

Regulacja fazowa leading edge

A6003.1 jest ściemniaczem typu leading edge. Oznacza to regulację jasności przez odcinanie początku przebiegu napięcia przemiennego.

Z tego względu przed zakupem warto sprawdzić dokumentację źródła światła i potwierdzić jego zgodność ze ściemniaczem leading edge. Samo oznaczenie źródła jako „ściemnialne” nie określa jeszcze wymaganej metody regulacji.

Obsługiwane obciążenie

• Ściemnialne źródła LED: 3–100 W/VA
• Żarówki tradycyjne i halogenowe 230 V: 7–150 W/VA

Podłączone źródła światła muszą być przeznaczone do regulacji jasności. Nie należy przekraczać zakresu obciążenia określonego przez producenta dla danego rodzaju źródła.

Montaż podtynkowy

Ściemniacz jest przeznaczony do montażu w podtynkowej puszce elektroinstalacyjnej. EMOS zaleca zastosowanie puszki o głębokości minimum 40 mm. Do podłączenia producent przewiduje przewody o przekroju 0,75–1,5 mm².

Urządzenie pracuje z napięciem sieciowym 230 V AC. Montaż należy wykonywać przy odłączonym napięciu i zgodnie z instrukcją producenta. Prace przy instalacji 230 V powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje.

Parametry techniczne

• Producent: EMOS
• Model: A6003.1
• Rodzaj urządzenia: ściemniacz triakowy
• Napięcie zasilania [V AC]: 230
• Częstotliwość [Hz]: 50
• Metoda ściemniania: leading edge
• Obciążenie LED [W/VA]: 3–100
• Obciążenie żarowe i halogenowe [W/VA]: 7–150
• Sterowanie: pokrętło obrotowe z funkcją przycisku
• Montaż: podtynkowy
• Zalecana minimalna głębokość puszki [mm]: 40
• Przekrój przewodów [mm²]: 0,75–1,5
• Kolor: antracyt

Zastosowanie

EMOS A6003.1 jest przeznaczony do instalacji oświetleniowych 230 V, w których zastosowano kompatybilne źródła z możliwością regulacji jasności. Sprawdzi się tam, gdzie oświetlenie ma być obsługiwane tradycyjnie ze ściany za pomocą pokrętła.

Przed montażem należy dobrać źródło światła do metody regulacji leading edge oraz sprawdzić całkowite obciążenie obwodu. Dla ściemnialnych LED aktualny zakres podawany przez EMOS wynosi 3–100 W/VA.
