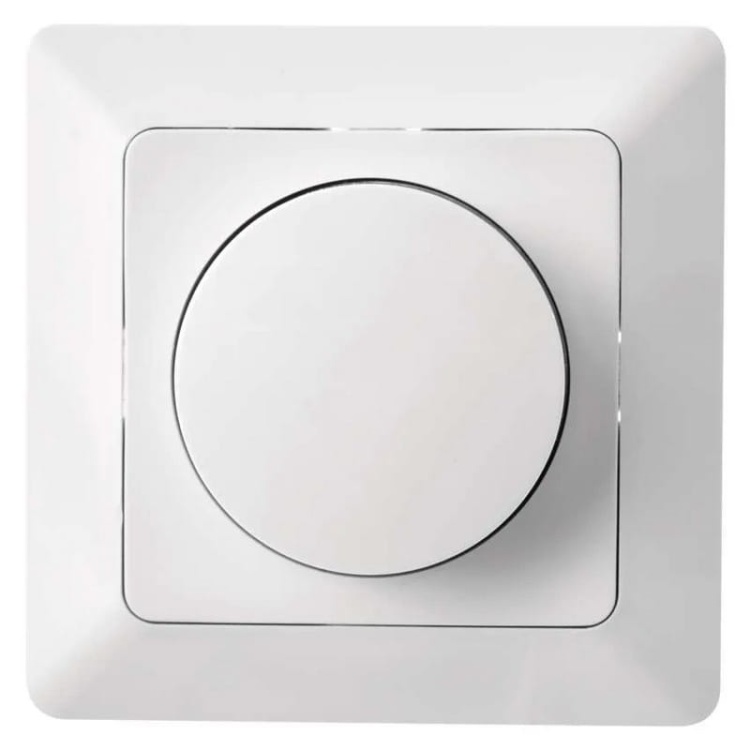

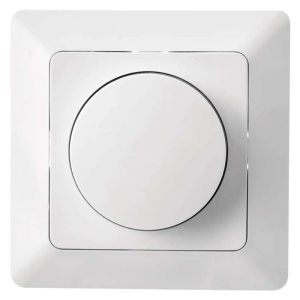

Ściemniacz triakowy LED 3–100W/VA 230V biały

EMOS A6003.0 to podtynkowy ściemniacz triakowy w kolorze białym, przeznaczony do regulacji jasności kompatybilnych, ściemnialnych źródeł światła zasilanych napięciem 230 V AC. Obsługa odbywa się za pomocą pokrętła – obrót reguluje jasność, a naciśnięcie służy do przełączania oświetlenia.

Ściemniacz współpracuje ze źródłami światła przystosowanymi przez producenta do ściemniania. Dla ściemnialnych źródeł LED aktualne dane EMOS określają zakres obciążenia na 3–100 W/VA.

Najważniejsze korzyści

• Regulacja ściemnialnych LED – zakres obciążenia 3–100 W/VA według aktualnych danych producenta.
• Sterowanie pokrętłem – płynna regulacja poziomu jasności przez obrót.
• Włączanie i wyłączanie przez naciśnięcie – pokrętło pełni również funkcję przycisku.
• Regulacja leading edge – ściemniacz wykorzystuje fazową metodę regulacji na zboczu narastającym.
• Ustawienie minimalnej jasności – wewnętrzny potencjometr pozwala dopasować dolny poziom regulacji do zastosowanego źródła światła.
• Montaż podtynkowy – producent zaleca puszkę elektroinstalacyjną o głębokości minimum 40 mm.
• Biały, błyszczący kolor – wersja przeznaczona do jasnego osprzętu elektroinstalacyjnego.

Ściemniacz do ściemnialnych źródeł LED 230 V

Model A6003.0 jest przeznaczony do regulacji jasności odpowiednich źródeł światła pracujących z napięciem sieciowym 230 V AC. W przypadku ściemnialnych lamp LED producent określa zakres obciążenia na 3–100 W/VA.

Przed podłączeniem należy sprawdzić, czy zastosowana żarówka lub inne źródło światła jest przystosowane do ściemniania i może współpracować ze ściemniaczem pracującym metodą leading edge.

Sterowanie pokrętłem – regulacja jasności i przełączanie

Obsługa odbywa się za pomocą jednego elementu sterującego. Obracanie pokrętła zmienia poziom jasności, natomiast jego naciśnięcie służy do przełączania oświetlenia.

Pozwala to połączyć funkcję wyłącznika i regulatora jasności w jednym podtynkowym elemencie sterującym.

Regulacja minimalnego poziomu jasności

Ściemnialne źródła LED mogą różnić się minimalnym poziomem, przy którym pracują stabilnie. EMOS A6003.0 umożliwia ustawienie podstawowego poziomu jasności za pomocą potencjometru znajdującego się w mechanizmie ściemniacza.

Minimalny poziom należy ustawić tak, aby źródło LED pracowało stabilnie, nie migotało i prawidłowo uruchamiało się po ponownym włączeniu.

Ściemnianie leading edge

A6003.0 wykorzystuje regulację fazową typu leading edge, czyli regulację na zboczu narastającym. Przed zakupem należy sprawdzić zgodność zastosowanego źródła światła z takim sposobem ściemniania.

Samo oznaczenie żarówki jako „ściemnialna” nie zawsze określa wymagany sposób regulacji, dlatego warto sprawdzić dokumentację jej producenta.

Obsługiwane obciążenie

• Ściemnialne źródła LED: 3–100 W/VA
• Żarówki tradycyjne: 7–150 W/VA
• Żarówki halogenowe: 7–150 W/VA

Nie należy przekraczać zakresu obciążenia określonego przez producenta. Maksymalne dopuszczalne obciążenie może również wymagać zmniejszenia w zależności od warunków montażu i odprowadzania ciepła.

Do czego nie służy EMOS A6003.0?

Ściemniacz nie jest przeznaczony do bezpośredniego regulowania typowych taśm LED, paneli LED, modułów ani chipów LED, jeżeli producent danego źródła lub jego układu zasilającego nie przewidział regulacji za pomocą kompatybilnego ściemniacza fazowego.

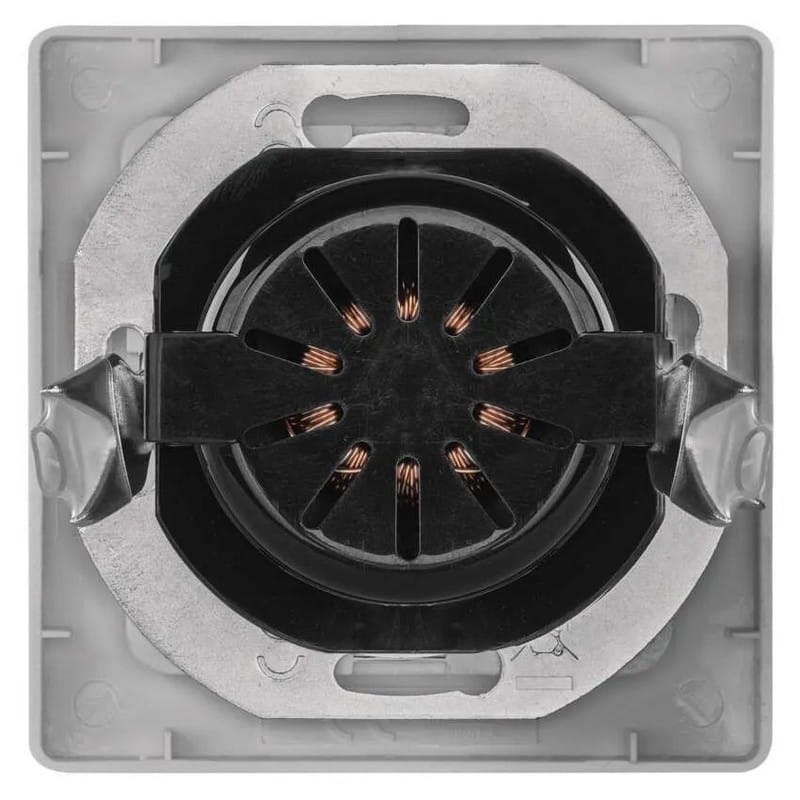

Montaż podtynkowy

EMOS A6003.0 jest przeznaczony do instalacji w puszce elektroinstalacyjnej. Producent zaleca puszkę o minimalnej głębokości 40 mm. Do wykonania podłączenia przewidziano przewody o przekroju 0,75–1,5 mm².

Urządzenie pracuje z napięciem sieciowym 230 V AC. Montaż należy wykonywać przy odłączonym zasilaniu i zgodnie z instrukcją producenta. Prace przy instalacji 230 V powinny wykonywać osoby posiadające wymagane kwalifikacje elektrotechniczne.

Parametry techniczne

• Producent: EMOS
• Model: A6003.0
• Rodzaj urządzenia: ściemniacz triakowy
• Napięcie zasilania [V AC]: 230
• Częstotliwość [Hz]: 50
• Metoda ściemniania: leading edge
• Obciążenie LED [W/VA]: 3–100
• Obciążenie żarowe i halogenowe [W/VA]: 7–150
• Sterowanie: pokrętło obrotowe z funkcją przycisku
• Montaż: podtynkowy
• Zalecana minimalna głębokość puszki [mm]: 40
• Przekrój przewodów [mm²]: 0,75–1,5
• Kolor: biały, błyszczący

Zastosowanie

EMOS A6003.0 sprawdzi się w instalacjach oświetleniowych 230 V wykorzystujących kompatybilne, ściemnialne źródła światła. Jest przeznaczony do sytuacji, w których regulacja jasności ma odbywać się tradycyjnie ze ściany za pomocą pokrętła.

Przed montażem należy sprawdzić zgodność źródła z regulacją leading edge oraz całkowite obciążenie obwodu. Dla ściemnialnych LED aktualny zakres określony przez EMOS wynosi 3–100 W/VA.
