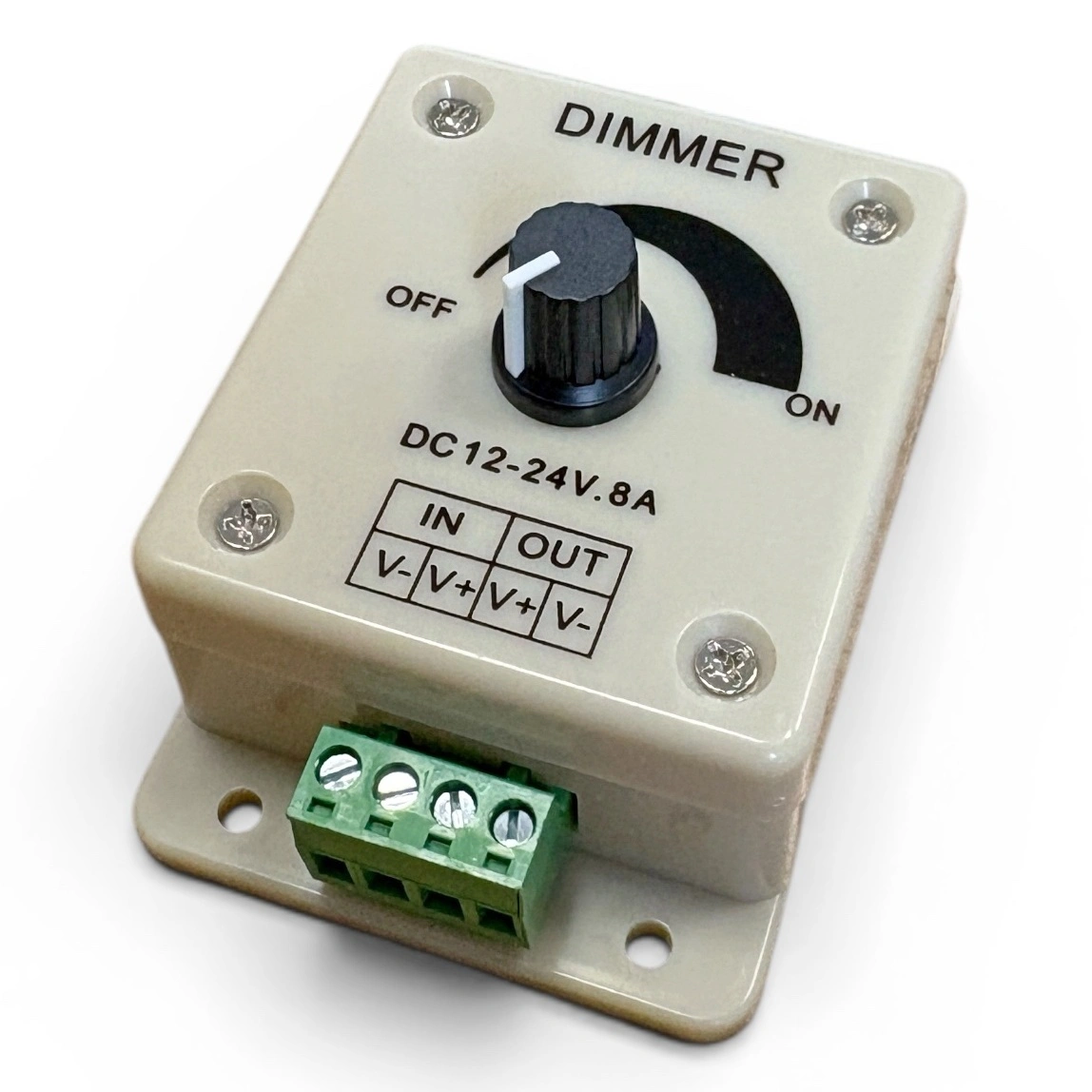

Manualny ściemniacz LED 96W 12-24V

LPD-04 to manualny ściemniacz przeznaczony do regulacji jasności jednokolorowych taśm i innych kompatybilnych odbiorników LED MONO. Sterowanie odbywa się bezpośrednio za pomocą pokrętła, bez pilota, aplikacji ani dodatkowego panelu sterującego.

Ściemniacz pracuje w instalacjach niskonapięciowych 12–24V DC. Aktualna karta produktu podaje maksymalny prąd wyjściowy 8A oraz maksymalną moc obciążenia 96W. Urządzenie posiada jedno wyjście i zaciski śrubowe do podłączenia przewodów.

Najważniejsze korzyści

• Manualna regulacja jasności – poziom światła ustawia się za pomocą pokrętła.
• Do oświetlenia LED MONO – przeznaczony do jednokolorowych taśm i kompatybilnych odbiorników LED.
• Zakres regulacji 0–100% – możliwość zmiany jasności od minimalnego do maksymalnego poziomu.
• Zasilanie 12–24 V DC – montaż po stronie niskiego napięcia pomiędzy zasilaczem a odbiornikiem LED.
• Maksymalny prąd 8 A – obciążenie należy dobrać jednocześnie z uwzględnieniem maksymalnej mocy 96 W.
• Zaciski śrubowe – przewodowe podłączenie zasilania i oświetlenia LED.

Manualny ściemniacz do taśm LED MONO

LPD-04 jest prostym regulatorem jasności przeznaczonym do jednokolorowego oświetlenia LED. Pokrętło umożliwia bezpośrednią zmianę poziomu światła bez konieczności stosowania pilota radiowego lub dodatkowego urządzenia sterującego.

Model obsługuje jeden kanał, dlatego służy do regulacji oświetlenia MONO. Nie jest przeznaczony do niezależnego sterowania kanałami CCT, RGB ani RGBW.

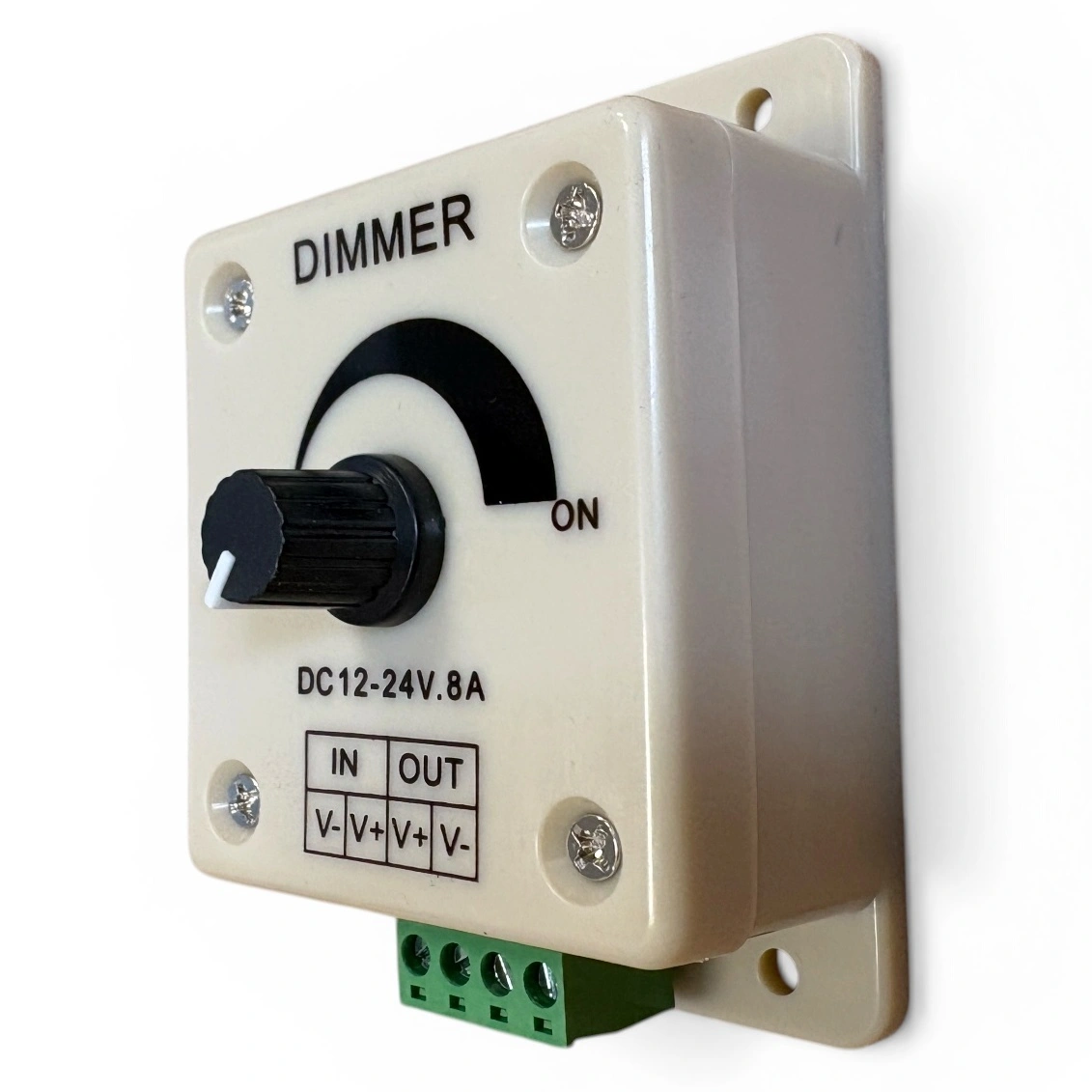

Regulacja jasności pokrętłem

Jasność podłączonego oświetlenia reguluje się manualnie za pomocą pokrętła umieszczonego na obudowie. Zakres regulacji podany na aktualnej karcie produktu wynosi 0–100%.

Taki sposób obsługi sprawdzi się w instalacjach, w których regulator ma znajdować się w łatwo dostępnym miejscu i nie jest potrzebne sterowanie bezprzewodowe.

12–24V DC, 8A i maksymalnie 96W

Aktualna karta LPD-04 określa napięcie pracy na 12–24V DC, maksymalny prąd wyjściowy na 8A oraz maksymalną moc wyjściową na 96W.

Przy doborze obciążenia należy przestrzegać zarówno limitu prądu, jak i maksymalnej mocy 96 W. Nie należy przyjmować, że zastosowanie napięcia 24V automatycznie zwiększa dopuszczalną moc sterownika do 192 W.

Jak podłączyć ściemniacz LPD-04?

Ściemniacz montuje się po stronie napięcia stałego, pomiędzy odpowiednim zasilaczem LED a jednokolorową taśmą lub innym kompatybilnym odbiornikiem LED. Zarówno zasilanie, jak i wyjście do oświetlenia podłącza się za pomocą zacisków śrubowych.

Napięcie zasilacza musi być zgodne z napięciem podłączonego oświetlenia. LPD-04 nie jest przeznaczony do bezpośredniego podłączenia do sieci 230 V AC.

Parametry techniczne

• Model: LPD-04
• Rodzaj urządzenia: manualny ściemniacz LED
• Obsługiwany typ oświetlenia: LED MONO
• Napięcie zasilania [V DC]: 12–24
• Maksymalny prąd wyjściowy [A]: 8
• Maksymalna moc wyjściowa [W]: 96
• Liczba wyjść: 1
• Sposób regulacji: pokrętło
• Zakres regulacji jasności: 0–100%
• Przyłącze wejściowe: zaciski śrubowe
• Przyłącze wyjściowe: zaciski śrubowe
• Wymiary [mm]: 89 × 59 × 35

Zastosowanie

LPD-04 jest przeznaczony do manualnej regulacji jasności jednokolorowych taśm oraz innych kompatybilnych odbiorników LED MONO pracujących w instalacjach niskonapięciowych. Może być stosowany tam, gdzie potrzebna jest prosta regulacja bez pilota, panelu lub aplikacji.

Przed podłączeniem należy sprawdzić napięcie instalacji oraz całkowitą moc i pobór prądu oświetlenia. Parametry odbiornika nie mogą przekraczać limitów określonych dla ściemniacza.
