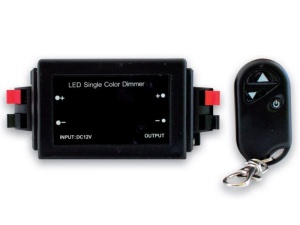

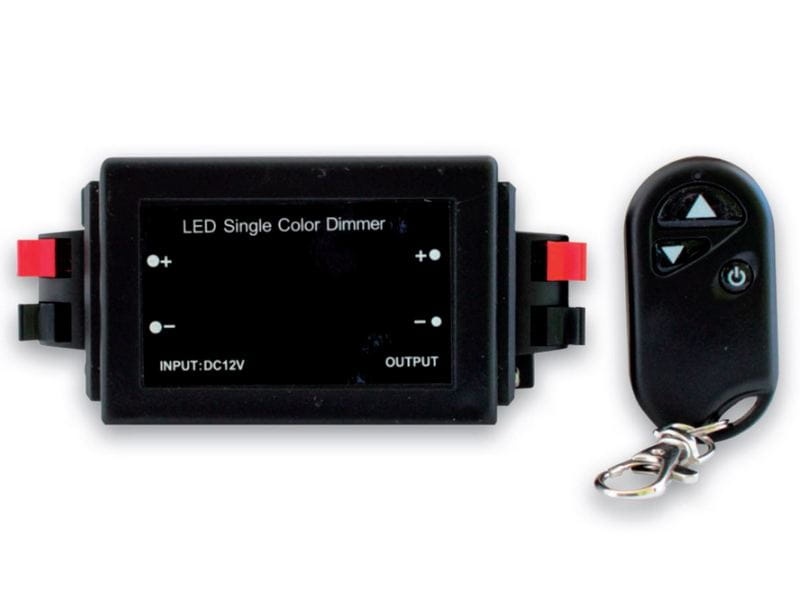

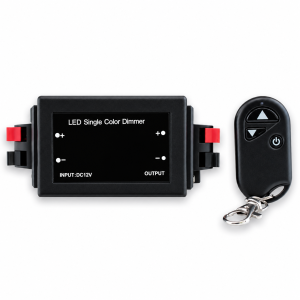

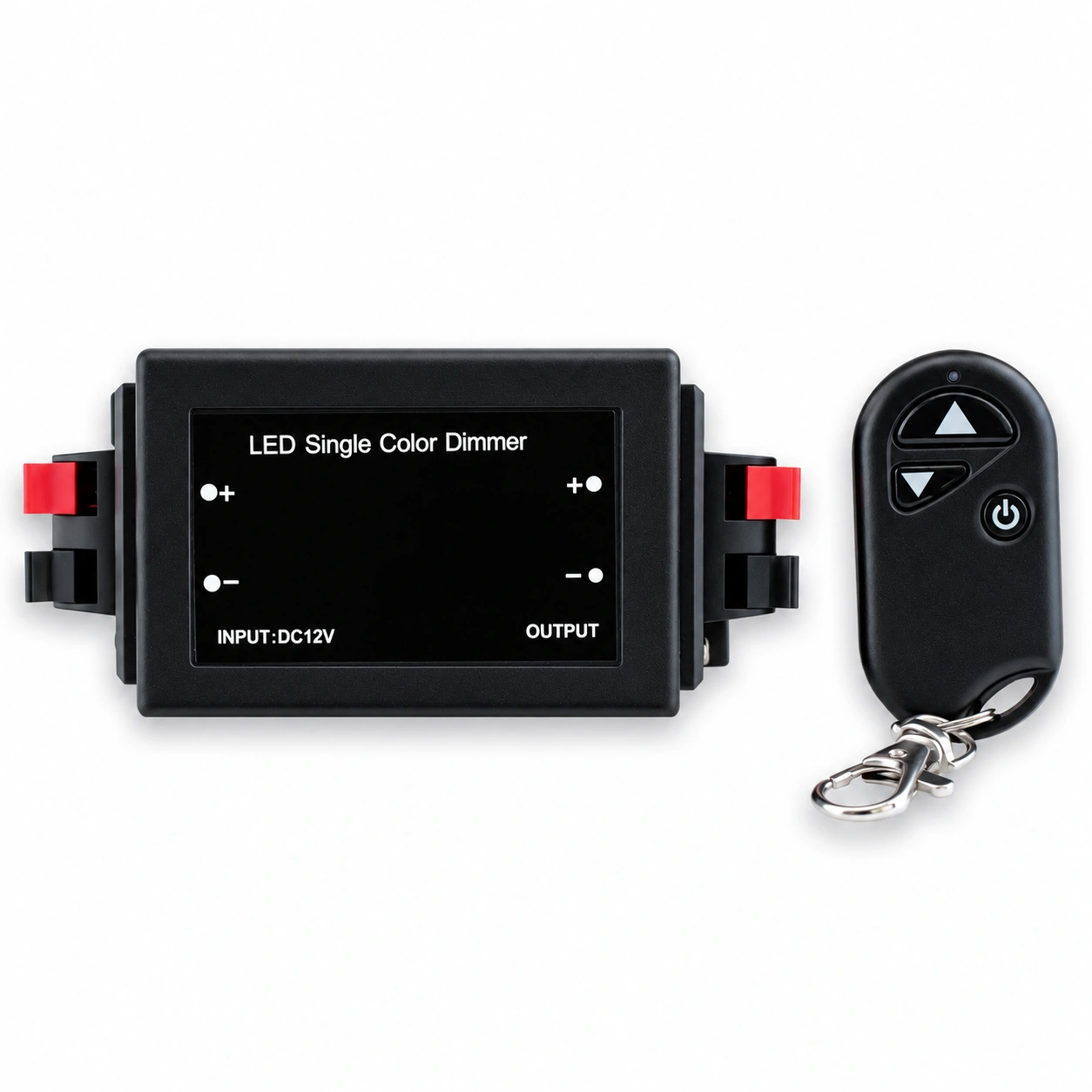

Zestaw sterowania LED MONO 24V 8A z pilotem RF regulacja jasności i włączanie/wyłączanie

Zestaw sterowania do jednokolorowego oświetlenia LED MONO, składający się ze sterownika / ściemniacza oraz pilota radiowego RF z trzema przyciskami. Zestaw umożliwia zdalne włączanie, wyłączanie i regulację jasności taśm oraz innych kompatybilnych odbiorników LED zasilanych napięciem 12–24 V DC.

Sterownik obsługuje maksymalny prąd 8A, co odpowiada maksymalnie 96W przy 12V DC oraz 192W przy 24V DC. Pilot RF znajduje się w zestawie, dlatego do podstawowego sterowania oświetleniem nie trzeba dokupować osobnego elementu sterującego.

Najważniejsze korzyści zestawu LPD-03

• Sterownik i pilot w jednym zestawie – komplet zawiera odbiornik LED oraz pilot RF z trzema przyciskami.
• Do oświetlenia LED MONO – zestaw jest przeznaczony do jednokolorowych taśm i kompatybilnych odbiorników LED.
• Napięcie 12–24V DC – możliwość zastosowania w instalacjach LED pracujących z jednym z tych napięć.
• Maksymalny prąd 8A – do 96 W przy 12V lub 192 W przy 24V.
• Regulacja jasności 0–100% – możliwość dostosowania poziomu światła do aktualnych potrzeb.
• Sterowanie radiowe RF – pilot komunikuje się ze sterownikiem drogą radiową.
• Szybkozłączki – ułatwiają podłączenie przewodów zasilania i oświetlenia LED.

Zestaw sterowania LED MONO z pilotem RF

LPD-03 jest gotowym zestawem do zdalnego sterowania jednokolorowym oświetleniem LED. W komplecie znajduje się zarówno sterownik montowany pomiędzy zasilaczem a odbiornikiem LED, jak i współpracujący z nim pilot radiowy.

Takie rozwiązanie pozwala uruchomić podstawowe sterowanie oświetleniem bez dobierania osobnego pilota. Po prawidłowym podłączeniu użytkownik może włączać, wyłączać i regulować jasność podłączonego oświetlenia LED.

Sterowanie pilotem radiowym RF

Dołączony pilot wykorzystuje komunikację radiową RF i posiada trzy przyciski przeznaczone do obsługi oświetlenia. Sterowanie radiowe nie wymaga bezpośredniego kierowania pilota w stronę odbiornika, jak ma to miejsce w przypadku pilotów na podczerwień.

Sterownik może dzięki temu zostać zamontowany razem z instalacją zasilającą taśmę LED, bez potrzeby pozostawiania go w bezpośrednim polu widzenia użytkownika.

Regulacja jasności oświetlenia LED MONO

Zestaw umożliwia regulację jasności jednokolorowego oświetlenia LED w zakresie 0–100%. Pozwala także na zdalne włączanie i wyłączanie podłączonego odbiornika.

LPD-03 jest przeznaczony wyłącznie do oświetlenia MONO. Nie umożliwia niezależnego sterowania kanałami CCT, RGB ani RGBW.

8A – do 96W przy 12V i 192W przy 24V

Maksymalny prąd wyjściowy sterownika wynosi 8 A. Maksymalna moc podłączonego oświetlenia zależy od napięcia instalacji:

• 12V DC: maksymalnie 96 W
• 24V DC: maksymalnie 192 W

Przed podłączeniem należy sprawdzić napięcie oraz całkowity pobór prądu taśmy lub innego odbiornika LED. Napięcie zasilacza, sterownika i oświetlenia musi być zgodne.

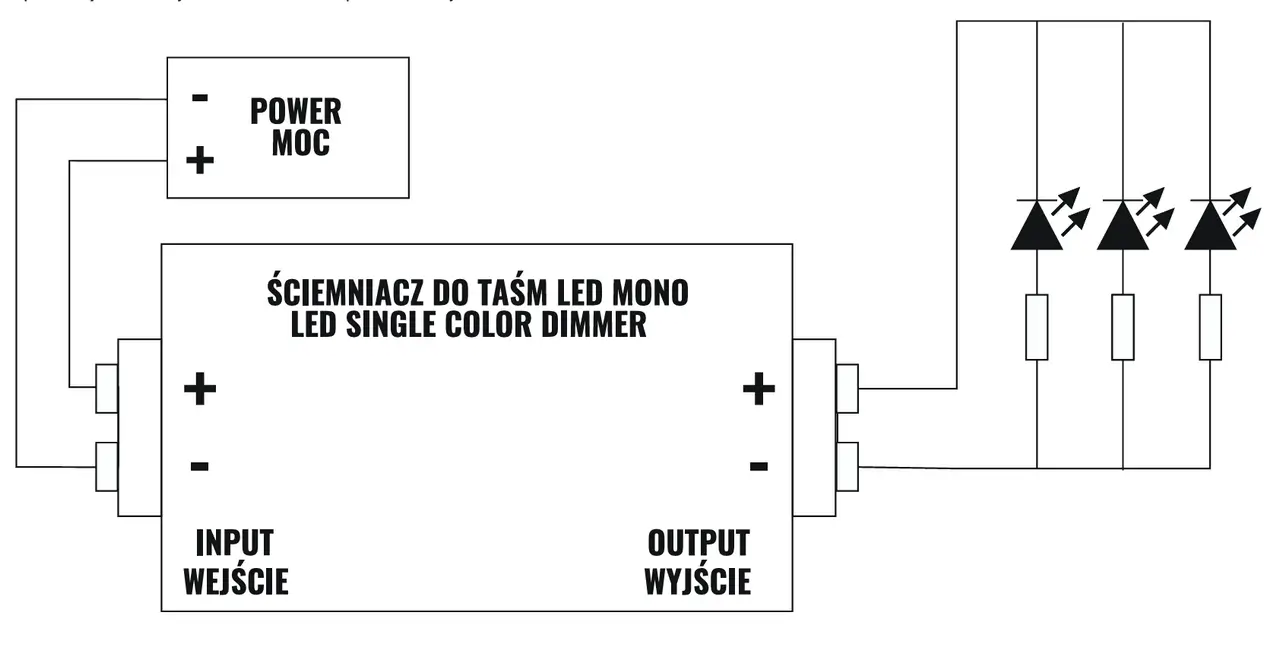

Jak podłączyć zestaw LPD-03?

Sterownik montuje się pomiędzy odpowiednim zasilaczem LED 12–24 V DC a jednokolorową taśmą lub innym kompatybilnym odbiornikiem LED. Zastosowane szybkozłączki służą do podłączenia przewodów po stronie zasilania i wyjścia do oświetlenia.

LPD-03 pracuje po stronie niskiego napięcia 12–24V DC i nie może być podłączony bezpośrednio do sieci 230V AC.

Parametry techniczne

• Rodzaj produktu: zestaw sterowania LED ze sterownikiem i pilotem
• Obsługiwany typ LED: MONO
• Napięcie pracy [V DC]: 12–24
• Maksymalny prąd wyjściowy [A]: 8
• Maksymalna moc przy 12V [W]: 96
• Maksymalna moc przy 24V [W]: 192
• Sterowanie: pilot radiowy RF
• Liczba przycisków pilota: 3
• Zakres regulacji jasności: 0–100%
• Liczba wyjść: 1
• Rodzaj podłączenia: szybkozłączki
• Stopień ochrony: IP20
• Wymiary sterownika [mm]: 115 × 57 × 34
• Gwarancja: 2 lata

Zawartość zestawu

• sterownik / ściemniacz LED MONO 12–24V DC, 8A,
• pilot radiowy RF z trzema przyciskami.

Pilot jest elementem tego zestawu i nie wymaga osobnego zakupu.

Zastosowanie

Zestaw LPD-03 jest przeznaczony do instalacji z jednokolorowymi taśmami, listwami i innymi kompatybilnymi odbiornikami LED MONO 12–24V DC. Sprawdzi się w instalacjach, w których potrzebne jest proste zdalne włączanie, wyłączanie i regulacja jasności za pomocą pilota radiowego.

Stopień ochrony IP20 oznacza, że sterownik należy stosować w odpowiednich warunkach wewnętrznych, zabezpieczonych przed wodą i nadmierną wilgocią.
