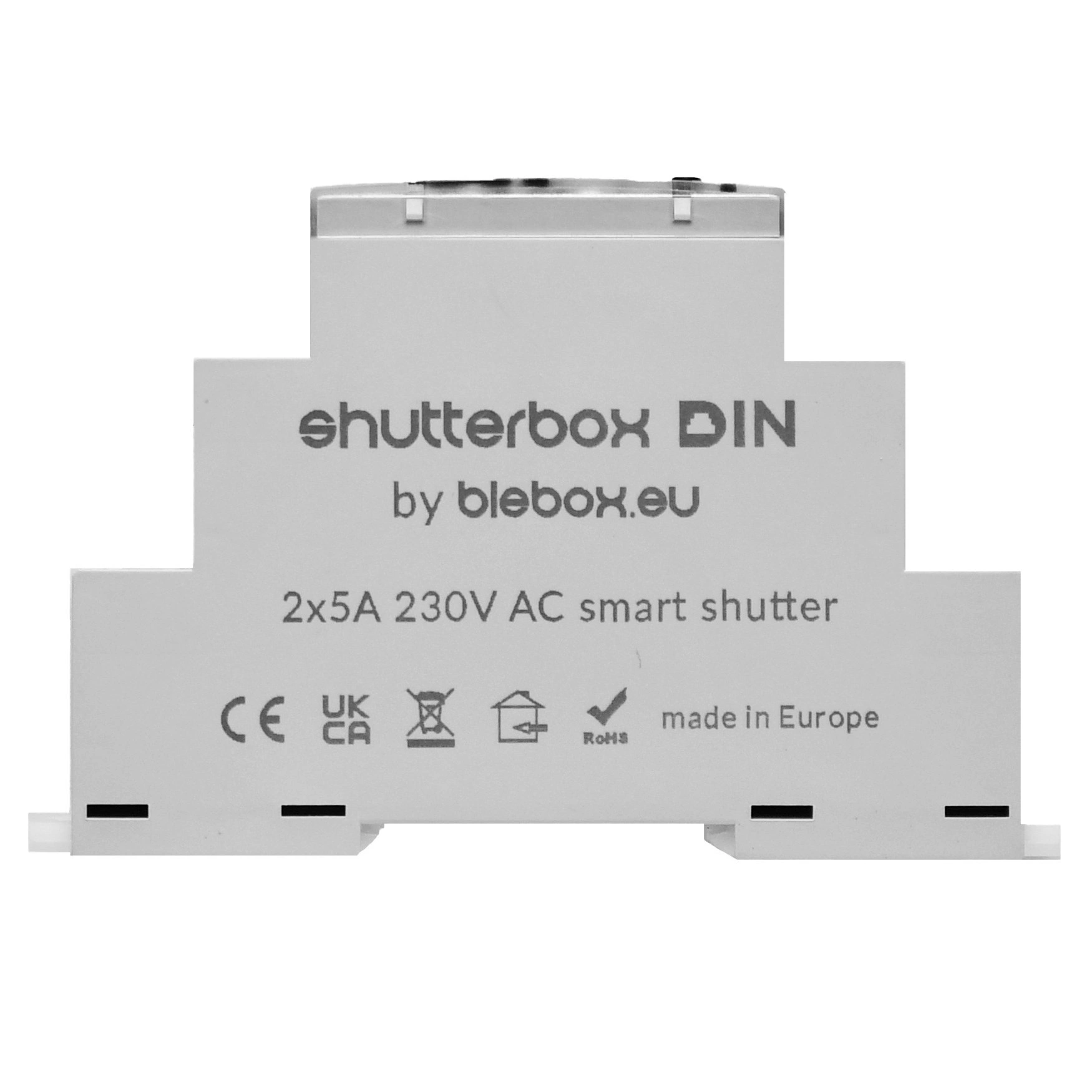

Sterownik rolet WiFi shutterBox DIN 230V BleBox

shutterBox DIN BleBox to sterownik WiFi przeznaczony do obsługi rolet, żaluzji fasadowych i innych kompatybilnych napędów elektrycznych 230 V AC. Montowany bezpośrednio na szynie DIN 35 mm w rozdzielnicy umożliwia sterowanie napędem przez aplikację wBox, przyciski ścienne, piloty BleBox oraz harmonogramy.

Urządzenie pozwala ustawić pozycję rolety, a w przypadku odpowiednich żaluzji fasadowych również stopień otwarcia lameli. Ma dwa wyjścia przekaźnikowe do sterowania kierunkami pracy napędu, dwa konfigurowalne wejścia i wbudowany przycisk góra/stop/dół. Obudowa DIN-1 zajmuje 17,5 mm szerokości na szynie.

Najważniejsze możliwości shutterBox DIN

• Sterowanie roletami przez WiFi: otwieranie, zamykanie i ustawianie wybranej pozycji w aplikacji wBox.
• Obsługa żaluzji fasadowych: niezależna regulacja pozycji osłony i kąta ustawienia lameli.
• Montaż na szynie DIN 35 mm: moduł DIN-1 o szerokości 17,5 mm do instalacji w rozdzielnicy.
• Harmonogram i zegar astronomiczny: automatyczne sterowanie według godziny, wschodu lub zachodu słońca.
• Dwa wejścia sterujące: możliwość podłączenia przycisków monostabilnych lub bistabilnych bez podświetlenia.
• Przycisk na obudowie: lokalna obsługa góra/stop/dół bez korzystania z telefonu.
• Kolorowe podświetlenie panelu: sygnalizacja stanu pracy sterownika.
• Automatyczna kalibracja: konfiguracja pozycjonowania napędu oraz zabezpieczenie czasowe ograniczające czas jego pracy.
• Sterowanie centralne: możliwość tworzenia grup i scen obejmujących wiele kompatybilnych sterowników.
• Integracja z automatyką BleBox: współpraca z pilotami, modułami actionBox i odpowiednimi sensorami.

Sterowanie roletami z aplikacji wBox

shutterBox DIN umożliwia obsługę rolety ze smartfona przez sieć WiFi. Użytkownik może wydać polecenie otwarcia lub zamknięcia oraz ustawić wybraną pozycję osłony, na przykład częściowe opuszczenie rolety.

Po skonfigurowaniu dostępu zdalnego możliwe jest sterowanie również spoza sieci lokalnej. Do podstawowej komunikacji WiFi nie jest wymagana dodatkowa centralka.

Regulacja żaluzji fasadowych i lameli

Sterownik może obsługiwać żaluzje fasadowe wyposażone w odpowiedni napęd. Umożliwia regulację położenia osłony oraz ustawienia lameli, dzięki czemu można dostosować ilość światła wpadającego do pomieszczenia.

Funkcje pozycjonowania wymagają prawidłowej konfiguracji i kalibracji zgodnie z instrukcją producenta.

Harmonogram i zegar astronomiczny

W aplikacji wBox można zaprogramować automatyczne otwieranie i zamykanie rolet o określonych godzinach. Zegar astronomiczny pozwala dodatkowo powiązać działanie z lokalnymi godzinami wschodu i zachodu słońca.

Funkcja ta umożliwia przygotowanie harmonogramu dopasowanego do pory dnia bez konieczności codziennego ręcznego sterowania.

Przyciski ścienne i sterowanie z rozdzielnicy

shutterBox DIN ma dwa optoizolowane wejścia logiczne, konfigurowalne w zakresie 12–230 V AC/DC. Pozwalają one podłączyć odpowiednie przyciski monostabilne lub bistabilne bez podświetlenia.

Na przednim panelu znajduje się również przycisk umożliwiający lokalne sterowanie w sekwencji góra/stop/dół. Kolorowe podświetlenie obudowy informuje o stanie pracy urządzenia.

Piloty BleBox i sterowanie centralne

Sterownik może współpracować z kompatybilnymi pilotami uRemote i sRemote oraz modułem inBox. Komunikacja pilotów odbywa się bezpośrednio przez technologię μWiFi, bez konieczności korzystania z domowej sieci WiFi do samej obsługi pilotem.

Za pomocą modułów z rodziny actionBox można również przygotować centralny przycisk sterujący kilkoma roletami przez sieć WiFi. W aplikacji wBox dostępne jest grupowanie urządzeń i tworzenie scen.

Automatyzacja z sensorami BleBox

shutterBox DIN może reagować na polecenia wysyłane przez inne kompatybilne urządzenia BleBox. Producent wskazuje między innymi możliwość wykorzystania czujników wiatru, deszczu i temperatury do uruchamiania odpowiednich działań.

Zakres automatyzacji zależy od zastosowanych sensorów, rodzaju napędu i skonfigurowanych akcji.

Schemat podłączenia shutterBox DIN

Sterownik jest przeznaczony do napędów z odpowiednim układem sterowania kierunkami pracy. Ma dwa przeciwsobne wyjścia przekaźnikowe, zwierane do przewodu fazowego L, oraz dwa wejścia do obsługi przycisków zewnętrznych.

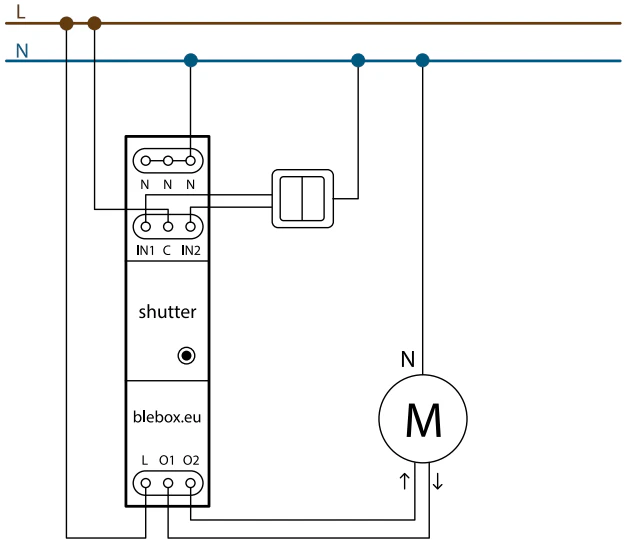

Ogólne podłączenie - wspólna żyła fazowa

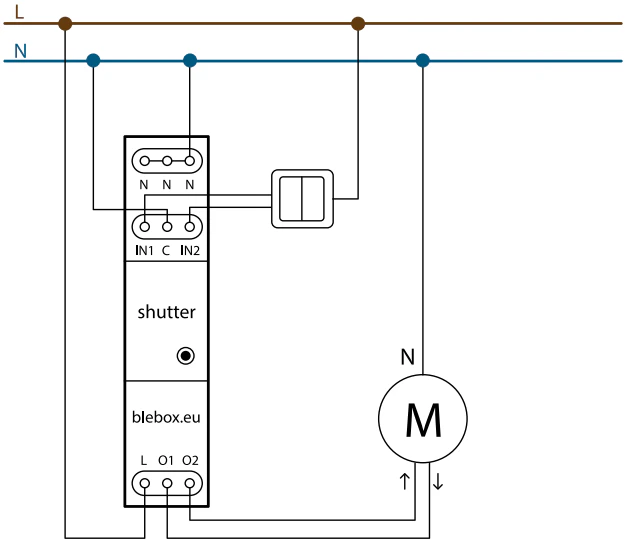

Ogólne podłączenie - wspólna żyła neutralna

Uwaga: przed podłączeniem należy sprawdzić zgodność napędu ze sposobem sterowania i dopuszczalnym obciążeniem wyjść. Instalację 230 V AC należy wykonywać przy odłączonym zasilaniu, zgodnie z dokumentacją producenta i zasadami bezpieczeństwa elektrycznego.

Montaż na szynie DIN

shutterBox DIN jest modułem instalacyjnym DIN-1 o szerokości 17,5 mm, przeznaczonym do bezpośredniego montażu na szynie DIN 35 mm. Dzięki temu może być umieszczony w rozdzielnicy razem z pozostałymi elementami instalacji elektrycznej.

Sterownik ma stopień ochrony IP20 i wymaga odpowiedniej obudowy chroniącej przed przypadkowym dostępem do zacisków oraz niekorzystnymi warunkami środowiskowymi. Producent zaleca montaż w plastikowej rozdzielnicy, uwzględniając wpływ metalowych elementów na zasięg WiFi.

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Liczba wyjść: 2
• Typ wyjść: przekaźnikowe, przeciwsobne, potencjałowe, zwierne do L
• Maksymalne obciążenie [A]: 2 × 5 (5 A na wyjście)
• Obciążenie rezystancyjne AC1 [W]: 2 × 1150 przy 230 V AC
• Obciążenie silnikowe AC3 [kW]: 2 × około 0,15 przy 240 V AC
• Liczba wejść: 2
• Typ wejść: optoizolowane, logiczne, konfigurowalne
• Napięcie wejść [V AC/DC]: 12–230
• Obsługiwane przyciski: monostabilne i bistabilne, bez podświetlenia
• Liczba przycisków na obudowie: 1
• Funkcja przycisku: góra/stop/dół
• Sygnalizacja: kolorowe podświetlenie panelu
• Typ obudowy: DIN-1, szerokość 17,5 mm
• Wymiary [mm]: 90 (98,8) × 17,5 × 64,5
• Stopień ochrony: IP20
• Materiał obudowy: ABS / akryl
• Sposób montażu: szyna DIN 35 mm
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Temperatura pracy [°C]: -20 do +50
• API: otwarte

Zastosowanie

shutterBox DIN BleBox jest przeznaczony do sterowania kompatybilnymi napędami rolet i żaluzji fasadowych 230 V AC z instalacji rozdzielnicowej. Może być również wykorzystywany do sterowania odpowiednimi napędami markiz, okien dachowych, zasłon i ekranów projekcyjnych.

Łączy sterowanie lokalne, obsługę przez WiFi, harmonogramy i integrację z automatyką BleBox. Przed zastosowaniem należy sprawdzić parametry elektryczne napędu oraz zgodność jego sposobu sterowania z wyjściami urządzenia.
