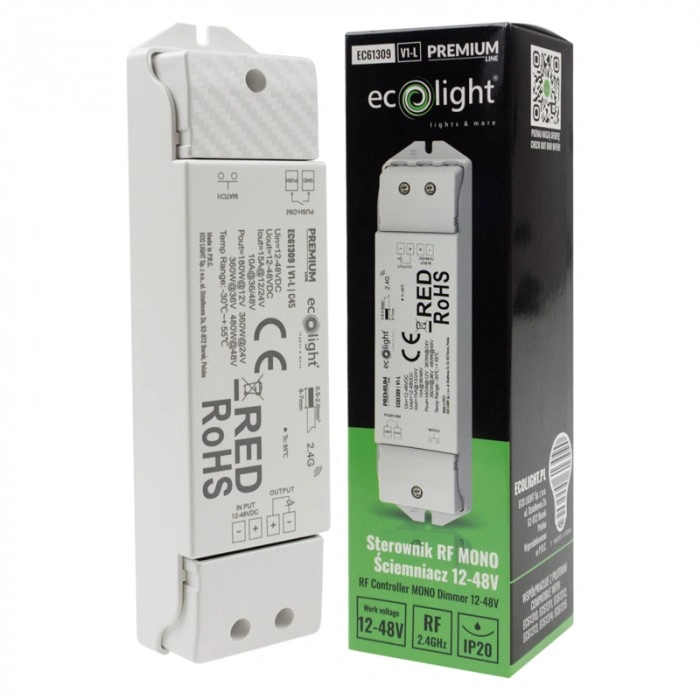

Sterownik V1-L RF MONO ściemniacz LED 15A 12/24V 10A 36/48V

Sterownik V1-L RF MONO to jednokanałowy ściemniacz przeznaczony do bezprzewodowego sterowania jasnością jednokolorowych taśm LED. Pracuje w instalacjach 12–48 V DC i jest przeznaczony do większych obciążeń: obsługuje do 15 A przy napięciu 12/24 V oraz do 10 A przy 36/48 V.

Ważne: oferta dotyczy samego sterownika V1-L RF MONO. Pilot nie znajduje się w komplecie i należy dobrać go osobno. Sterownik współpracuje z kompatybilnymi pilotami RF Eco Light przeznaczonymi do systemu MONO.

Najważniejsze korzyści

• Duża obciążalność – do 15 A przy 12/24 V oraz do 10 A przy 36/48 V.
• Szeroki zakres napięcia 12–48 V DC – jeden sterownik może pracować w kompatybilnych instalacjach 12 V, 24 V, 36 V i 48 V.
• Płynna regulacja jasności – sterownik jest przeznaczony do ściemniania jednokolorowych taśm LED MONO.
• Sterowanie radiowe RF – kompatybilny pilot komunikuje się ze sterownikiem bez konieczności bezpośredniej widoczności urządzeń.
• Do 10 sparowanych pilotów – jeden sterownik może być obsługiwany z kilku kompatybilnych urządzeń sterujących.
• 5 lat gwarancji – okres gwarancji podawany przez producenta.

Sterownik do jednokolorowych taśm LED MONO

V1-L RF MONO jest przeznaczony do sterowania taśmami LED emitującymi światło w jednej barwie. Sterownik montuje się pomiędzy zasilaczem a taśmą LED i za pomocą kompatybilnego pilota RF reguluje jasność podłączonego oświetlenia.

Model pracuje w jednej strefie i nie służy do niezależnego sterowania kanałami CCT, RGB, RGBW ani RGB+CCT. Jeżeli instalacja wykorzystuje taśmę jednokolorową i wymaga większej obciążalności, V1-L stanowi mocniejszą wersję sterownika MONO z tej serii.

Moc i obciążalność zależna od napięcia

Dopuszczalny prąd i maksymalna moc zależą od napięcia instalacji. Przy 12 i 24 V sterownik obsługuje maksymalnie 15 A, natomiast przy 36 i 48 V maksymalny prąd wynosi 10 A.

• 12 V DC: maks. 15 A / 180 W
• 24 V DC: maks. 15 A / 360 W
• 36 V DC: maks. 10 A / 360 W
• 48 V DC: maks. 10 A / 480 W

Przy doborze sterownika należy obliczyć całkowite obciążenie podłączonej taśmy LED i nie przekraczać wartości odpowiedniej dla napięcia zastosowanej instalacji.

Sterowanie RF – pilot dobierany osobno

Pilot nie znajduje się w komplecie. V1-L współpracuje z kompatybilnymi pilotami radiowymi Eco Light przeznaczonymi do sterowania oświetleniem MONO.

Kompatybilne piloty: RT1 RF, RT6 RF 4-strefowy, R11 RF oraz R6-1 RF.

Modele R11 i R6-1 występują w wariantach kolorystycznych. Poszczególne piloty różnią się sposobem obsługi oraz liczbą stref. Przykładowo RT6 umożliwia obsługę do czterech stref, co pozwala wykorzystać jeden pilot do sterowania kilkoma odpowiednio skonfigurowanymi odbiornikami.

Do jednego sterownika V1-L można sparować maksymalnie 10 kompatybilnych pilotów, dzięki czemu ten sam obwód oświetlenia może być obsługiwany z kilku urządzeń sterujących.

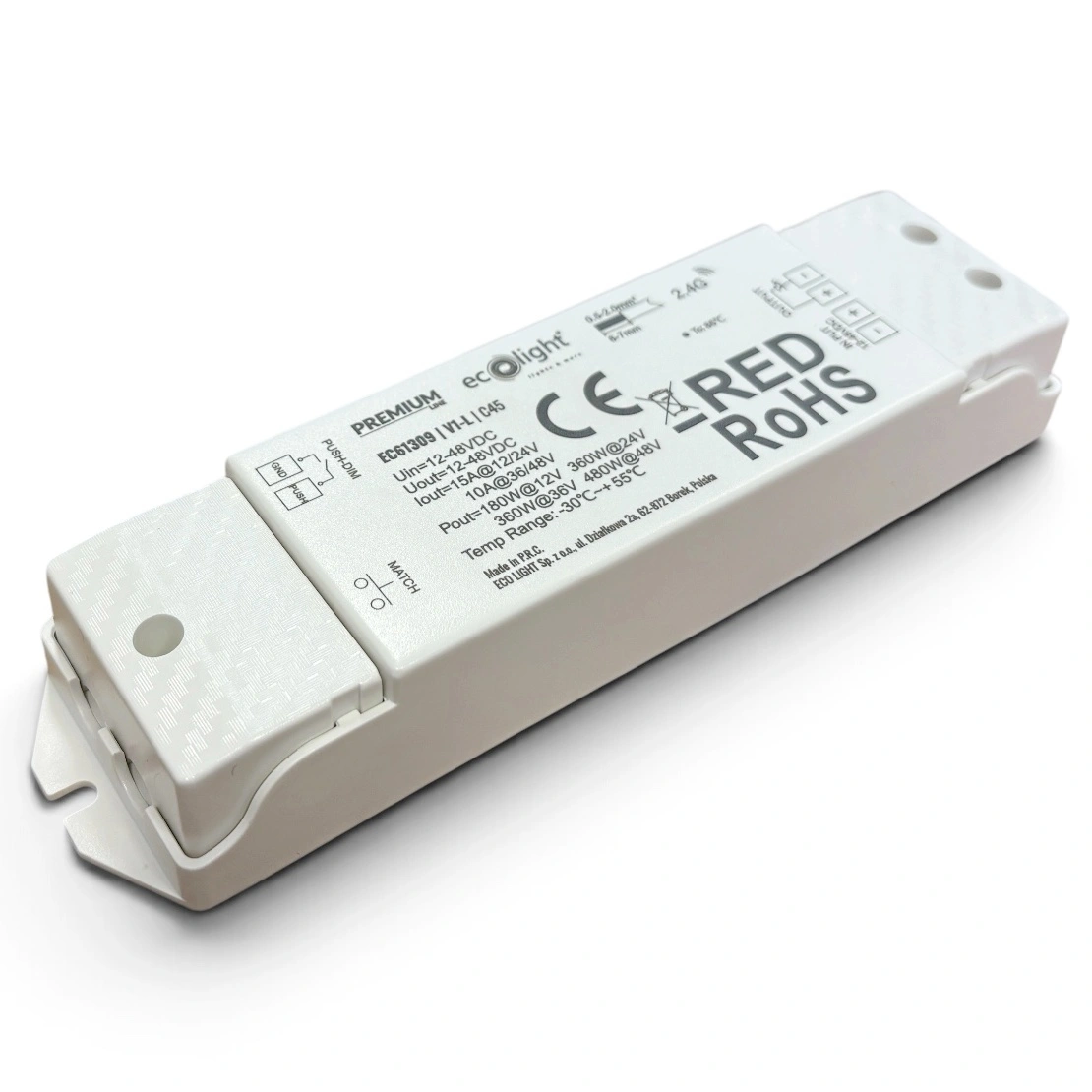

Konstrukcja i montaż

Obudowa sterownika ma wymiary 176 × 45 × 27 mm. Stopień ochrony IP20 oznacza, że miejsce montażu powinno zapewniać warunki odpowiednie dla urządzenia o tym poziomie ochrony.

Sterownik należy zamontować pomiędzy odpowiednio dobranym zasilaczem a jednokolorową taśmą LED. Napięcie zasilacza, sterownika i taśmy musi być zgodne.

Parametry techniczne

• Rodzaj urządzenia: sterownik / ściemniacz LED
• Obsługiwany typ LED: MONO
• Liczba stref: 1
• Maksymalna liczba sparowanych pilotów: 10
• Napięcie wejściowe [V DC]: 12–48
• Napięcie wyjściowe [V DC]: 12–48
• Maksymalny prąd przy 12/24 V [A]: 15
• Maksymalny prąd przy 36/48 V [A]: 10
• Maksymalna moc przy 12 V [W]: 180
• Maksymalna moc przy 24 V [W]: 360
• Maksymalna moc przy 36 V [W]: 360
• Maksymalna moc przy 48 V [W]: 480
• Typ sygnału: RF – fale radiowe
• Sterowanie: kompatybilne piloty RF
• Stopień ochrony: IP20
• Kolor obudowy: biały
• Wymiary [mm]: 176 × 45 × 27
• Gwarancja: 5 lat

Zawartość produktu

Oferta dotyczy sterownika V1-L RF MONO 12–48 V DC.

Pilot nie znajduje się w komplecie i należy dobrać go oddzielnie. Kompatybilne modele: RT1 RF, RT6 RF, R11 RF oraz R6-1 RF. Dostępne urządzenia sterujące znajdziesz również w kategorii piloty do LED.

Jak dobrać V1-L do taśmy LED?

Najpierw sprawdź napięcie taśmy LED i zasilacza – musi mieścić się w zakresie 12–48 V DC i być zgodne w całej instalacji. Następnie oblicz całkowity pobór prądu lub moc podłączonej taśmy i porównaj ją z dopuszczalnym obciążeniem sterownika dla danego napięcia.

V1-L RF MONO jest przeznaczony do jednokolorowego oświetlenia LED, gdy potrzebna jest większa obciążalność oraz bezprzewodowa regulacja jasności. Inne rozwiązania do taśm jednokolorowych znajdziesz w kategorii ściemniacze LED.
