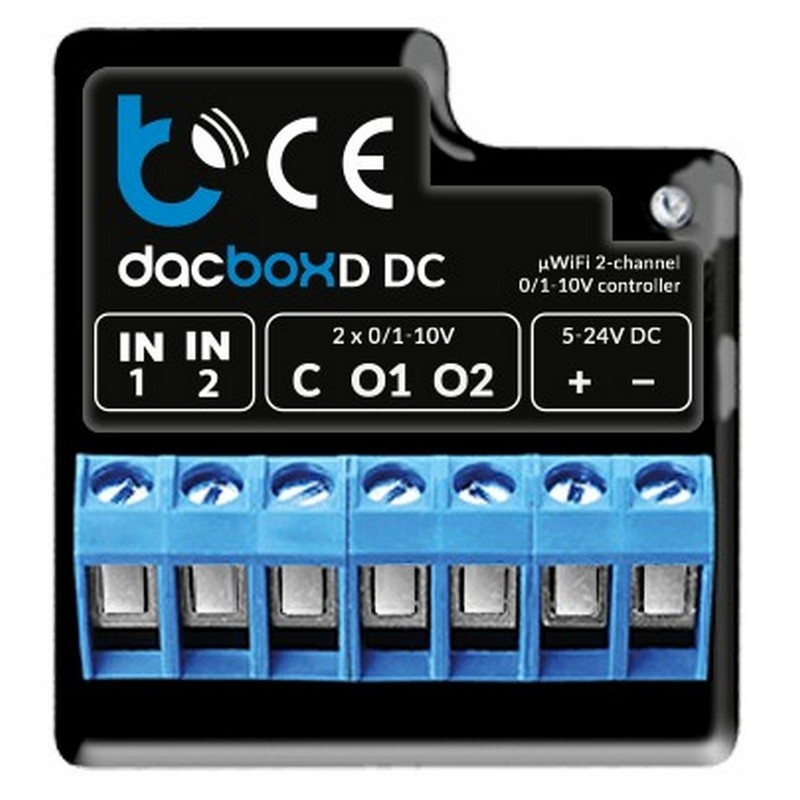

Sterownik WiFi 0–10V dacBoxD DC BleBox – 2 kanały

dacBoxD DC BleBox to dwukanałowy sterownik WiFi z analogowymi wyjściami napięciowymi 0–10 V, 1–10 V lub 0–5 V. Służy do regulacji urządzeń wyposażonych w kompatybilne wejścia sterujące, między innymi zasilaczy i driverów LED, falowników, regulatorów obrotów oraz siłowników.

Sterownik jest zasilany napięciem 5–24 V DC i umożliwia niezależne sterowanie dwoma kanałami. W aplikacji wBox można regulować poziom sygnału, konfigurować harmonogramy i tworzyć sceny. Urządzenie obsługuje również oświetlenie MONO oraz CCT, w którym regulowana jest jasność i temperatura barwowa światła.

Najważniejsze możliwości dacBoxD DC

• Dwa niezależne wyjścia analogowe: możliwość sterowania dwoma kompatybilnymi urządzeniami lub dwoma kanałami jednego urządzenia.
• Trzy zakresy sygnału: 0–10 V, 1–10 V i 0–5 V, wybierane odpowiednio do wejścia sterowanego urządzenia.
• Ściemnianie oświetlenia: współpraca z oprawami oraz driverami LED wyposażonymi w odpowiednie wejście analogowe.
• Regulacja CCT: sterowanie jasnością i temperaturą barwową kompatybilnego oświetlenia z kanałami ciepłej i zimnej bieli.
• Sterowanie automatyką: możliwość zadawania sygnału dla falowników, regulatorów mocy, wentylatorów i siłowników z odpowiednim wejściem.
• Aplikacja wBox: sterowanie lokalne przez WiFi i zdalne przez Internet.
• Harmonogram i zegar astronomiczny: automatyczna zmiana nastawy o określonej godzinie lub względem wschodu i zachodu słońca.
• Dwa wejścia sterujące: możliwość podłączenia przycisków monostabilnych lub bistabilnych bez podświetlenia.
• Piloty i integracje BleBox: współpraca z kompatybilnymi pilotami oraz modułami automatyki.
• Zasilanie 5–24 V DC: przeznaczony do niskonapięciowych układów sterowania.

Sterowanie analogowe 0–10 V, 1–10 V i 0–5 V

dacBoxD DC generuje analogowy sygnał napięciowy, który może być wykorzystany do regulacji urządzenia z odpowiednim wejściem sterującym. Każdy z dwóch kanałów może pracować niezależnie.

Zakres napięcia wyjściowego należy dobrać do dokumentacji urządzenia odbiorczego. Przed podłączeniem drivera LED, falownika lub regulatora wymagane jest skonfigurowanie właściwego zakresu napięcia w aplikacji wBox.

Ściemnianie LED i sterowanie CCT

Sterownik może regulować jasność opraw LED oraz driverów stałonapięciowych i stałoprądowych wyposażonych w kompatybilne wejście 0–10 V lub 1–10 V. Dwa wyjścia pozwalają sterować dwoma niezależnymi kanałami oświetlenia MONO.

W trybie CCT dacBoxD DC obsługuje dwa kanały światła białego: ciepły i zimny. Umożliwia to zmianę jasności oraz proporcji między kanałami, a tym samym regulację temperatury barwowej odpowiednio przygotowanej instalacji oświetleniowej.

Regulacja obrotów, mocy i położenia

Sygnał analogowy z dacBoxD DC może sterować urządzeniami wyposażonymi w wejście 0–10 V, 1–10 V lub 0–5 V. Producent wskazuje zastosowania obejmujące falowniki, regulatory obrotów wentylatorów, regulatory mocy oraz siłowniki i przepustnice.

Sterownik przekazuje wartość zadaną do odpowiedniego wejścia sterującego. Nie zastępuje falownika, regulatora mocy ani układu zasilania silnika.

Harmonogram i zegar astronomiczny

W aplikacji wBox można ustawić automatyczne zmiany poziomu sygnału według harmonogramu. Zegar astronomiczny umożliwia powiązanie działania z lokalnymi godzinami wschodu i zachodu słońca.

Harmonogram jest zapamiętywany i wykonywany lokalnie przez sterownik, bez konieczności stałego połączenia z chmurą. Można wykorzystać go na przykład do stopniowego rozjaśniania oświetlenia po zachodzie słońca.

Przyciski ścienne, piloty i aplikacja wBox

dacBoxD DC ma dwa konfigurowalne wejścia logiczne 5–24 V DC, zwierane do minusa zasilania. Pozwalają one podłączyć odpowiednie przyciski monostabilne lub bistabilne bez podświetlenia.

Sterownik współpracuje również z kompatybilnymi pilotami uRemote i sRemote oraz modułem inBox. Możliwe jest wyzwalanie poleceń przez inne urządzenia BleBox, w tym moduły actionBox, a także korzystanie z asystentów Google Home i Amazon Alexa.

Automatyzacja z czujnikami BleBox

dacBoxD DC może otrzymywać polecenia z innych kompatybilnych urządzeń BleBox. Pozwala to uzależnić poziom sygnału analogowego na przykład od temperatury, wilgotności, natężenia światła lub innych zdarzeń wykrywanych przez odpowiednie czujniki.

Zakres automatyzacji zależy od zastosowanych sensorów, konfiguracji akcji i funkcji urządzenia odbiorczego.

Schemat podłączenia dacBoxD DC

Sterownik ma dwa wyjścia analogowe O1 i O2 oraz wspólny zacisk C. Przewody należy podłączyć zgodnie z dokumentacją sterowanego urządzenia oraz odpowiednim schematem producenta BleBox.

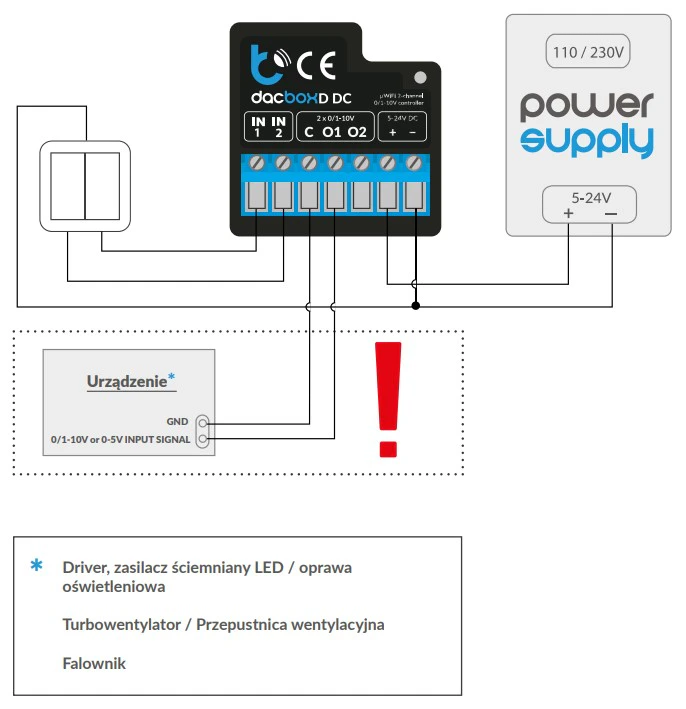

1. Ogólny schemat podłączenia sterownika do jednego urządzenia z wejściem 0/1-10V lub 0-5V

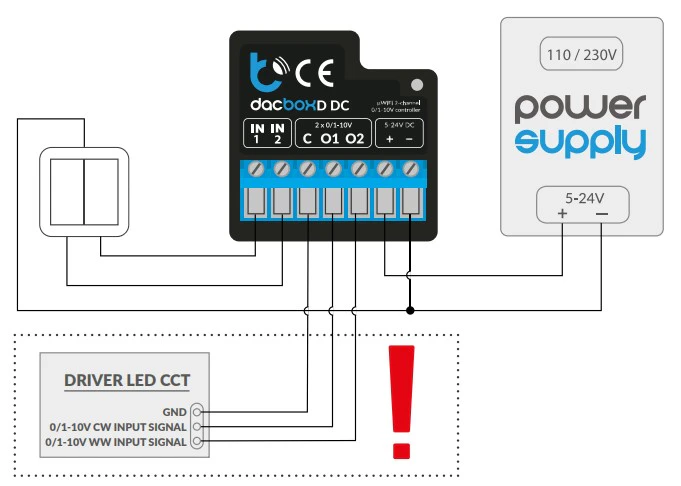

2. Schemat podłączenia dwukanałowego drivera LED CCT - 2x 0/1-10V

Ważne: przed podłączeniem urządzenia odbiorczego należy skonfigurować zakres napięcia wyjściowego. Nie wolno zmieniać tego ustawienia podczas normalnej pracy sterownika, ponieważ może to spowodować uszkodzenie podłączonego urządzenia.

Konstrukcja i montaż

dacBoxD DC ma obudowę o wymiarach 41 × 39 × 17 mm. Producent przewiduje montaż w pogłębianej lub podwójnej puszce podtynkowej albo wewnątrz odpowiedniej obudowy urządzenia odbiorczego.

Stopień ochrony IP20 wymaga zabezpieczenia sterownika przed wilgocią, niekorzystnymi warunkami środowiskowymi i przypadkowym dostępem do zacisków.

Parametry techniczne

• Napięcie zasilania [V DC]: 5–24
• Zużycie energii [W]: <1
• Liczba wyjść: 2
• Typ wyjść: analogowe, napięciowe
• Zakres napięcia wyjściowego [V]: 0–10 / 1–10 / 0–5
• Maksymalny prąd wyjściowy [mA]: 20 na kanał
• Liczba wejść: 2
• Typ wejść: optoizolowane, logiczne, konfigurowalne, zwierane do minusa zasilania
• Napięcie wejść [V DC]: 5–24
• Obsługiwane przyciski: monostabilne i bistabilne, bez podświetlenia
• Zabezpieczenia: zwarciowe i przed odwrotną polaryzacją
• Wymiary [mm]: 41 × 39 × 17
• Stopień ochrony: IP20
• Materiał obudowy: bezhalogenowa kompozycja poliuretanowa
• Sposób montażu: puszka podtynkowa lub obudowa odbiornika
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Temperatura pracy [°C]: -20 do +50
• API: otwarte

Zastosowanie

dacBoxD DC BleBox jest przeznaczony do zadawania sygnału analogowego w instalacjach oświetleniowych i automatyki. Może współpracować z kompatybilnymi driverami LED, falownikami, regulatorami obrotów, regulatorami mocy oraz urządzeniami sterowanymi napięciem 0–10 V, 1–10 V lub 0–5 V.

Dwa niezależne kanały, obsługa CCT, harmonogramy i sterowanie przez WiFi pozwalają wykorzystać jeden moduł w różnych układach regulacji. Warunkiem prawidłowej pracy jest zgodność zakresu napięcia i parametrów wejścia sterowanego urządzenia.
