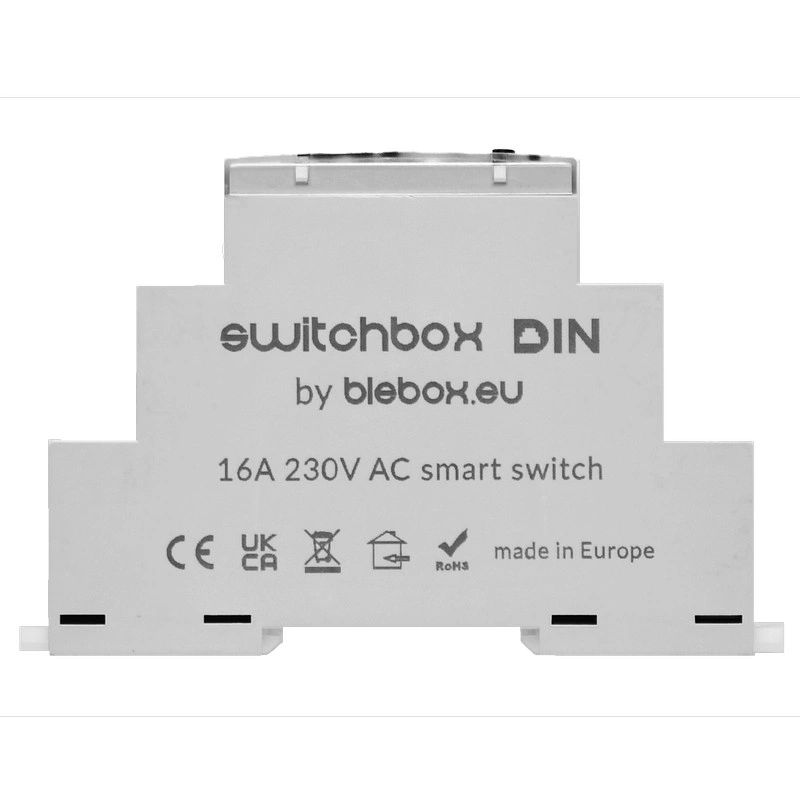

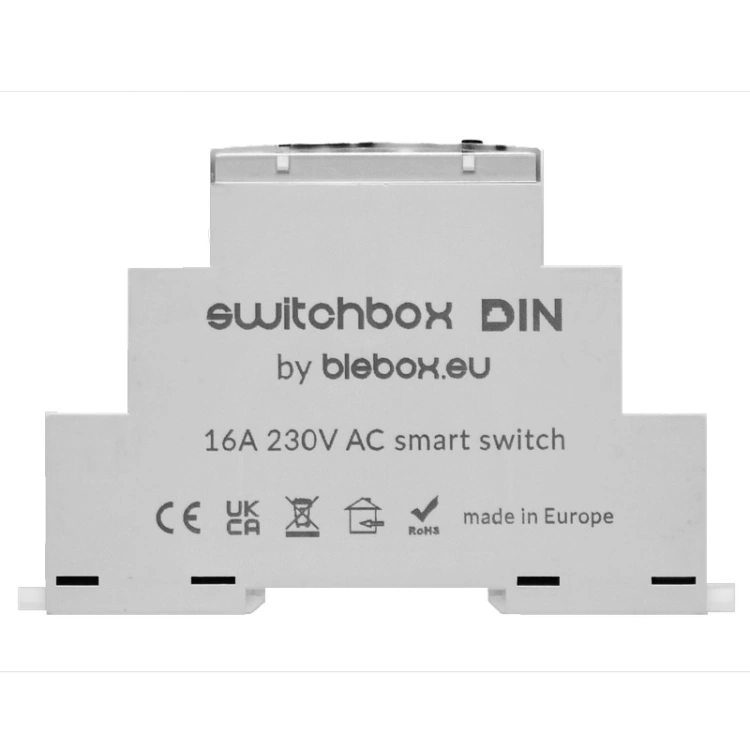

Sterownik WiFi switchBox DIN BleBox 230V 16A

switchBox DIN BleBox to jednokanałowy sterownik WiFi 230 V przeznaczony do montażu na szynie DIN 35 mm w rozdzielnicy elektrycznej. Umożliwia zdalne włączanie i wyłączanie obwodu, sterowanie czasowe oraz pomiar mocy i zużycia energii podłączonego odbiornika.

Urządzenie ma jedno wyjście przekaźnikowe o maksymalnym obciążeniu 16 A, dwa wejścia sterujące 12–230 V AC/DC oraz przycisk na panelu przednim. Obsługa odbywa się przez aplikację wBox, przyciski ścienne, harmonogramy i kompatybilne urządzenia automatyki BleBox.

Najważniejsze możliwości switchBox DIN

• Wyjście przekaźnikowe 16 A: przełączanie jednego obwodu 230 V AC z uwzględnieniem charakteru obciążenia.
• Pomiar mocy i energii: odczyt bieżącej mocy, zużycia energii w czasie i obliczanie kosztów na podstawie ustawionej stawki.
• Sterowanie przez WiFi: włączanie, wyłączanie i uruchamianie odbiornika na określony czas w aplikacji wBox.
• Harmonogram i zegar astronomiczny: automatyczne sterowanie według godziny oraz wschodu i zachodu słońca.
• Dwa wejścia sterujące: obsługa przycisków i zgodnych sygnałów 12–230 V AC/DC.
• Przycisk na obudowie: lokalne włączanie i wyłączanie obwodu z panelu sterownika.
• Kolorowe podświetlenie: sygnalizacja stanu urządzenia i możliwość wskazywania poziomu obciążenia.
• Montaż DIN-1: szerokość 17,5 mm na szynie DIN 35 mm.
• Integracja z BleBox: współpraca z kompatybilnymi pilotami, czujnikami i modułami wyzwalającymi akcje.

Sterowanie obwodem 230 V przez WiFi

switchBox DIN pozwala włączać i wyłączać odpowiednio dobrane odbiorniki elektryczne, między innymi obwody oświetleniowe. Może pracować jako zwykły włącznik ON/OFF lub w trybie czasowym, w którym odbiornik zostaje załączony na ustalony okres.

Wyjście jest potencjałowe i zwiera do przewodu fazowego L. Maksymalne obciążenie wynosi 16 A. Moc 3680 W przy 230 V dotyczy obciążenia rezystancyjnego AC1; dla silników i innych odbiorników należy uwzględnić odrębne ograniczenia.

Pomiar mocy i zużycia energii

Sterownik mierzy moc podłączonego obwodu w zakresie 0–3680 W z rozdzielczością 1 W. Aplikacja wBox umożliwia podgląd bieżącego poboru mocy, zużycia energii za wybrany okres oraz szacowanych kosztów na podstawie wprowadzonej ceny energii.

Historia pomiarów jest dostępna online z rozdzielczością 5 minut. Funkcja ułatwia kontrolowanie zużycia energii przez urządzenie lub obwód elektryczny.

Harmonogram i zegar astronomiczny

W aplikacji wBox można skonfigurować automatyczne włączanie i wyłączanie obwodu o określonych godzinach. Zegar astronomiczny umożliwia również sterowanie względem lokalnego wschodu i zachodu słońca.

Przykładowym zastosowaniem jest automatyczne włączanie oświetlenia zewnętrznego po zachodzie słońca i wyłączanie go o ustalonej porze.

Dwa wejścia do przycisków i czujników

switchBox DIN ma dwa optoizolowane wejścia logiczne obsługujące sygnały 12–230 V AC/DC. Można podłączyć do nich jeden lub dwa przyciski monostabilne albo bistabilne bez podświetlenia.

Wejścia mogą również odbierać zgodne sygnały z czujników ruchu, czujników dymu lub wyjść centrali alarmowej. Reakcję na sygnał konfiguruje się w aplikacji wBox.

Sterowanie przez aplikację i urządzenia BleBox

Aplikacja wBox umożliwia sterowanie lokalne przez WiFi, a po skonfigurowaniu dostępu do Internetu również sterowanie zdalne. Dostępne są grupy i sceny obejmujące kompatybilne urządzenia BleBox.

Sterownik współpracuje z pilotami uRemote, sRemote oraz modułem inBox. Może także otrzymywać polecenia z modułów actionBox i odpowiednio skonfigurowanych czujników BleBox, na przykład temperatury, deszczu lub wiatru.

Schemat podłączenia switchBox DIN

Urządzenie wymaga zasilania 230 V AC. Wyjście przekaźnikowe przełącza przewód fazowy L, dlatego nie jest stykiem bezpotencjałowym. Sposób podłączenia przycisków i odbiornika należy dobrać do właściwego schematu producenta.

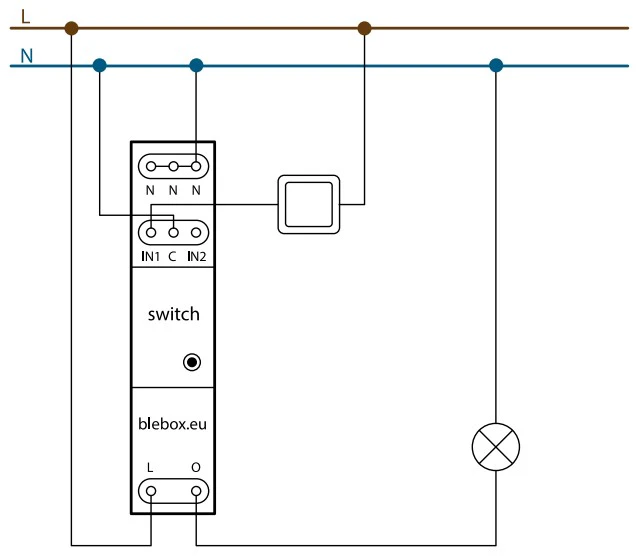

1. Ogólne podłączenie - wspólna żyła neutralna

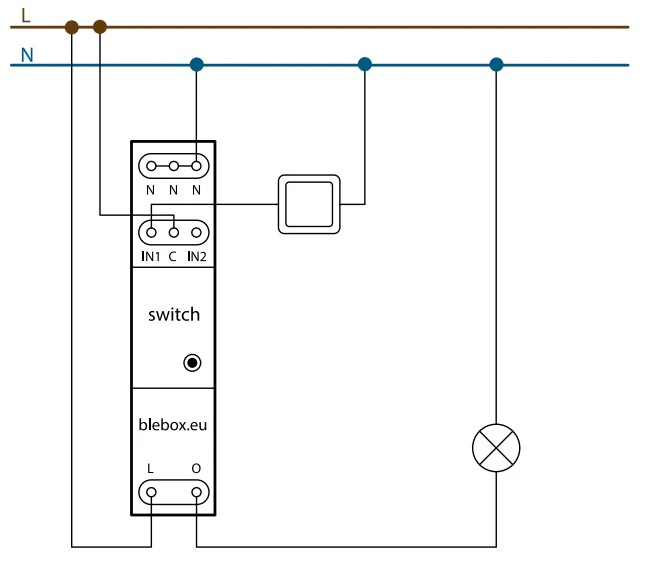

2. Ogólne podłączenie – wspólna żyła fazowa

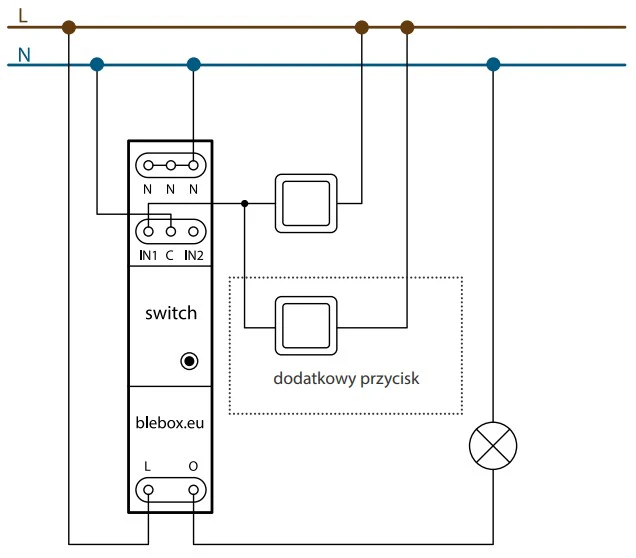

3. Podłączenie dodatkowego przycisku

Uwaga: nie należy podłączać wyjścia sterownika bezpośrednio do wejścia wymagającego styku bezpotencjałowego. Prace przy instalacji 230 V powinny być wykonywane przy odłączonym zasilaniu, zgodnie z dokumentacją producenta.

Montaż na szynie DIN 35 mm

switchBox DIN ma obudowę DIN-1 o szerokości 17,5 mm. Montuje się go bezpośrednio na szynie DIN 35 mm w odpowiedniej rozdzielnicy elektrycznej.

Producent zaleca zachowanie co najmniej 1 cm odstępu między modułami BleBox DIN w celu zapewnienia przepływu powietrza. Plastikowa obudowa rozdzielnicy sprzyja zachowaniu zasięgu WiFi; metalowa może go ograniczać.

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Liczba wyjść: 1
• Typ wyjścia: przekaźnikowe, potencjałowe, zwierane do L
• Maksymalny prąd wyjścia [A]: 16
• Moc obciążenia rezystancyjnego AC1 [W]: 3680 przy 230 V AC
• Moc obciążenia silnikowego AC3 [kW]: około 0,5 przy 240 V AC
• Zakres pomiaru mocy [W]: 0–3680
• Rozdzielczość pomiaru [W]: 1
• Historia pomiarów: online, rozdzielczość 5 minut
• Liczba wejść: 2
• Typ wejść: optoizolowane, logiczne, konfigurowalne
• Napięcie wejść [V AC/DC]: 12–230
• Obsługiwane przyciski: monostabilne i bistabilne, bez podświetlenia
• Liczba przycisków na obudowie: 1
• Sygnalizacja: kolorowe podświetlenie panelu
• Typ obudowy: DIN-1, szerokość 17,5 mm
• Wymiary [mm]: 90 (98,8) × 17,5 × 64,5
• Stopień ochrony: IP20
• Materiał obudowy: ABS / akryl
• Sposób montażu: szyna DIN 35 mm
• Standard komunikacji: μWiFi, zgodny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Temperatura pracy [°C]: -20 do +50
• API: otwarte

Zastosowanie

switchBox DIN BleBox służy do sterowania pojedynczym obwodem elektrycznym z poziomu rozdzielnicy. Może obsługiwać odpowiednio dobrane oświetlenie, urządzenia elektryczne i obwody sterowane sygnałem z przycisku, czujnika lub harmonogramu.

Wyjście 16 A, pomiar zużycia energii oraz obsługa WiFi pozwalają połączyć sterowanie i monitorowanie jednego obwodu w module o szerokości 17,5 mm.
