Termostat pokojowy przewodowy P5608 5–35°C LCD biały

Termostat pokojowy przewodowy P5608 5–35°C LCD biały służy do ręcznego ustawiania i utrzymywania temperatury w pomieszczeniach. Współpracuje z odpowiednio przystosowanymi systemami ogrzewania i chłodzenia, sterując nimi za pomocą wyjścia przekaźnikowego. Umożliwia ustawienie temperatury w zakresie od 5 do 35°C, regulację histerezy oraz kalibrację wskazań. Podświetlany wyświetlacz ułatwia odczyt temperatury i obsługę urządzenia.

Najważniejsze korzyści termostatu pokojowego

• Ręczna regulacja temperatury: ustawienie od 5 do 35°C w krokach co 0,5°C.
• Sterowanie ogrzewaniem i chłodzeniem: możliwość wyboru trybu HE lub CO.
• Regulowana histereza: ustawienie od 0,2 do 2,0°C w krokach co 0,1°C.
• Podświetlany wyświetlacz: prezentuje temperaturę i informacje o aktualnym trybie pracy.
• Obsługa przez obrotową obudowę: zmianę zadanej temperatury wykonuje się przez obrót przedniej części termostatu.
• Kalibracja pomiaru: korekta wskazania temperatury od -3 do +3°C.
• Ochrona przeciwzamrożeniowa: tryb utrzymywania temperatury 7°C podczas pracy w trybie ogrzewania.
• Wyjście przekaźnikowe: możliwość sterowania urządzeniem wymagającym styku beznapięciowego lub odpowiednio podłączonego obwodu 230 V AC.

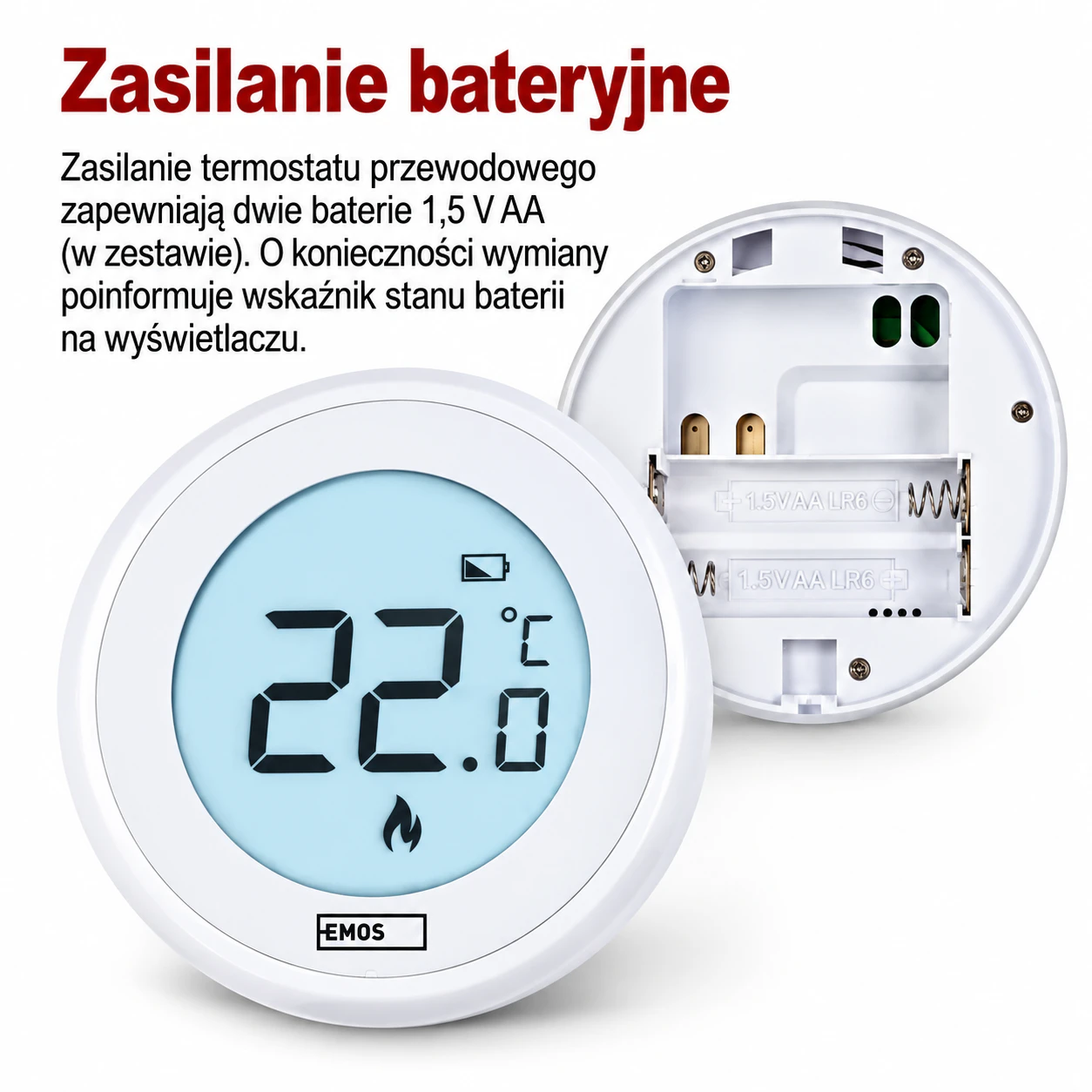

• Zasilanie bateryjne: dwie baterie AA 1,5 V dołączone do zestawu.

Ręczne ustawianie temperatury i regulacja histerezy

Zmiana temperatury zadanej odbywa się przez obracanie obudowy termostatu. Obrót w lewo obniża nastawę, a w prawo ją zwiększa. Wybraną wartość można zatwierdzić dotknięciem wyświetlacza lub poczekać na automatyczne zapisanie ustawienia.

Regulowana histereza określa różnicę temperatur, przy której urządzenie przełącza sterowany system. Przykładowo przy temperaturze zadanej 20°C i histerezie 0,2°C ogrzewanie włącza się po spadku temperatury do 19,8°C, a wyłącza po osiągnięciu 20,2°C. Pozwala to dostosować częstotliwość przełączania do charakterystyki instalacji.

Tryb ogrzewania, chłodzenia i ochrona przed zamarznięciem

Termostat umożliwia wybór trybu ogrzewania HE lub chłodzenia CO. W zależności od wybranego trybu steruje podłączonym urządzeniem w odpowiedzi na zmiany temperatury w pomieszczeniu.

W trybie ogrzewania dostępna jest funkcja przeciwzamrożeniowa z fabrycznie ustawioną temperaturą 7°C. Można ją aktywować krótkim naciśnięciem wyświetlacza. Funkcja ta nie jest dostępna podczas pracy w trybie chłodzenia.

Wyświetlacz i kalibracja pomiaru temperatury

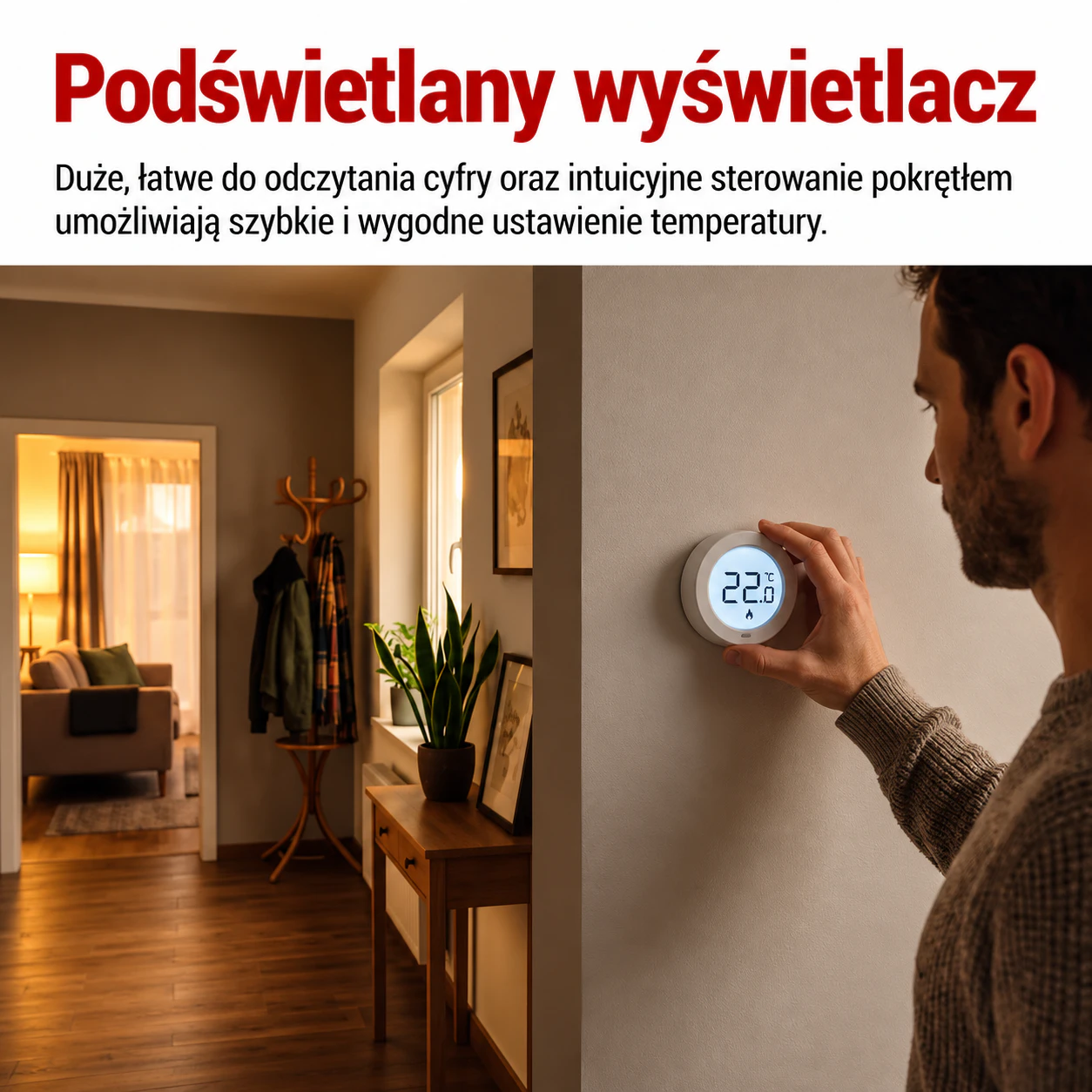

W podstawowym trybie pracy na ekranie widoczna jest zmierzona temperatura pomieszczenia. Podświetlenie uruchamia się po dotknięciu wyświetlacza lub obróceniu obudowy i działa przez około 10 sekund. Ekran informuje również o wybranym trybie ogrzewania lub chłodzenia oraz o niskim poziomie baterii.

Funkcja kalibracji pozwala skorygować wskazanie temperatury w zakresie od -3 do +3°C, co 0,5°C. Ustawienie można wykorzystać po porównaniu odczytu termostatu z termometrem referencyjnym.

Montaż i podłączenie termostatu przewodowego

Termostat jest przeznaczony do montażu na ścianie. Producent przewiduje mocowanie tylnej części obudowy za pomocą dwóch wkrętów w rozstawie 60 mm. W zestawie znajdują się również dwa kołki montażowe.

Do podłączenia służą zaciski NO, COM i NC. Termostat może współpracować z urządzeniami wymagającymi styku beznapięciowego lub sterowania napięciowego, zgodnie ze schematami producenta. Maksymalne obciążenie styków wynosi 6 A dla odbiorników rezystancyjnych i 2 A dla indukcyjnych, przy napięciu do 230 V AC.

Zaleca się montaż na wewnętrznej ścianie, w miejscu ze swobodnym przepływem powietrza, z dala od grzejników, bezpośredniego nasłonecznienia i przeciągów. Podłączenie do instalacji powinno zostać wykonane przez osobę z odpowiednimi kwalifikacjami.

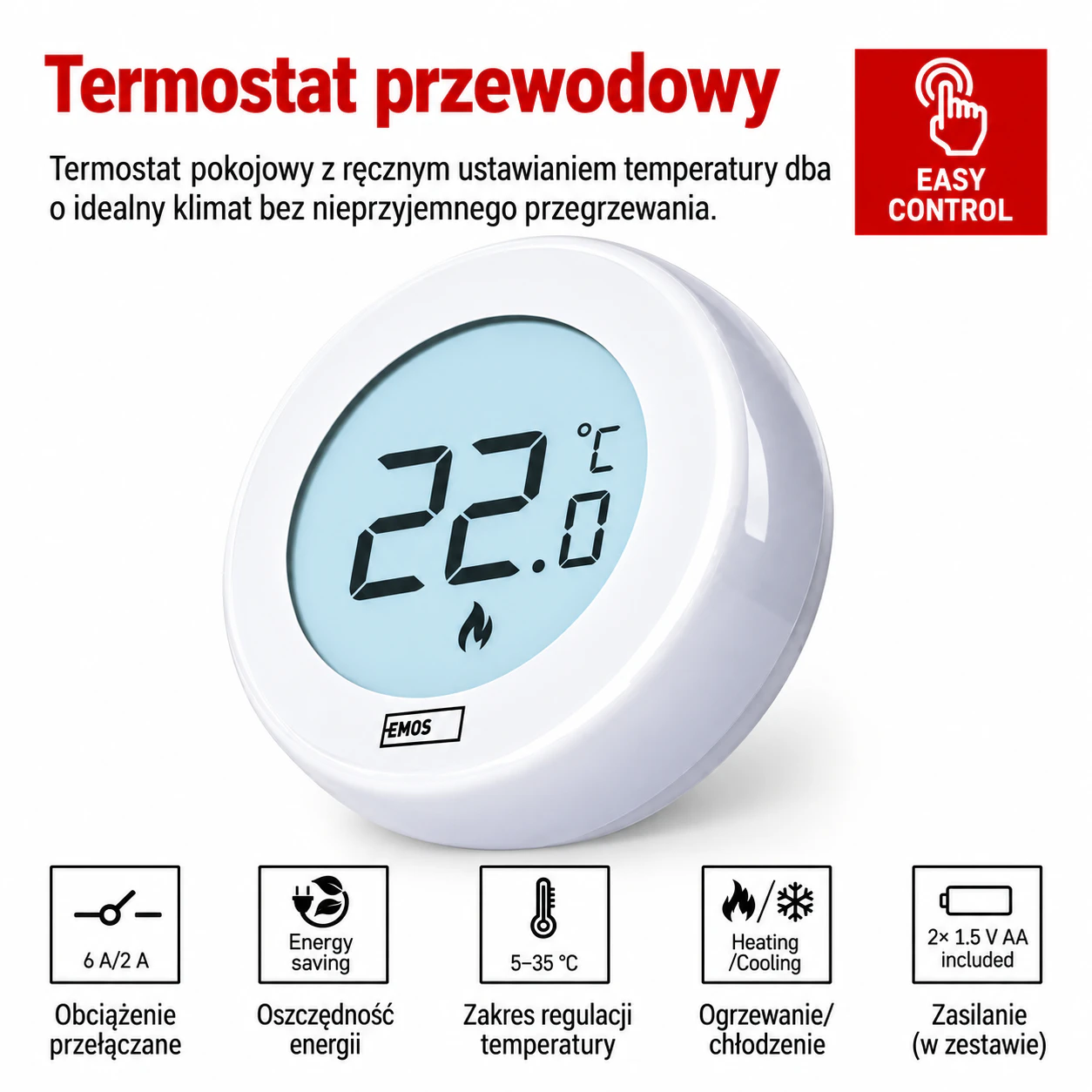

Parametry techniczne

• Rodzaj produktu: ręczny termostat pokojowy
• Typ połączenia: przewodowy
• Rodzaj regulacji: ogrzewanie i chłodzenie
• Zakres ustawiania temperatury [°C]: 5–35
• Krok ustawiania temperatury [°C]: 0,5
• Zakres pomiaru temperatury [°C]: 0–40
• Rozdzielczość pomiaru [°C]: 0,1
• Dokładność pomiaru [°C]: ±1 przy 20°C
• Regulacja histerezy [°C]: 0,2–2,0, co 0,1
• Zakres kalibracji temperatury [°C]: od -3 do +3, co 0,5
• Tryby pracy: ogrzewanie HE, chłodzenie CO
• Temperatura trybu przeciwzamrożeniowego [°C]: 7
• Wyświetlacz: podświetlany
• Wyjście sterujące: styki NO, COM, NC
• Sposób przełączania: 230 V AC lub styk beznapięciowy
• Maksymalne napięcie przełączane [V AC]: 230
• Maksymalne obciążenie rezystancyjne [A]: 6
• Maksymalne obciążenie indukcyjne [A]: 2
• Zasilanie: 2 × bateria AA 1,5 V
• Sposób montażu: naścienny
• Rozstaw otworów montażowych [mm]: 60
• Kolor: biały
• Wymiary [mm]: 93 × 28 × 93
• Zawartość zestawu: termostat, 2 baterie AA, 2 wkręty, 2 kołki montażowe

Zastosowanie termostatu pokojowego P5608

Termostat przewodowy może sterować odpowiednio przystosowanymi kotłami grzewczymi, urządzeniami ogrzewania i chłodzenia oraz innymi odbiornikami obsługującymi wskazany sposób przełączania. Sprawdzi się w pomieszczeniach, w których użytkownik chce ręcznie ustawiać temperaturę bez tworzenia harmonogramów tygodniowych.

Przed montażem należy sprawdzić wymagany typ wejścia sterującego urządzenia grzewczego lub chłodzącego oraz dopuszczalne obciążenie styków termostatu. Zasilanie samego regulatora pochodzi z baterii AA, a nie z obwodu 230 V.

Termostat pokojowy przewodowy P5608 umożliwia ręczne sterowanie temperaturą od 5 do 35°C, wybór ogrzewania lub chłodzenia i regulację histerezy. Podświetlany wyświetlacz, kalibracja pomiaru oraz styk beznapięciowy ułatwiają dopasowanie urządzenia do kompatybilnej instalacji.
