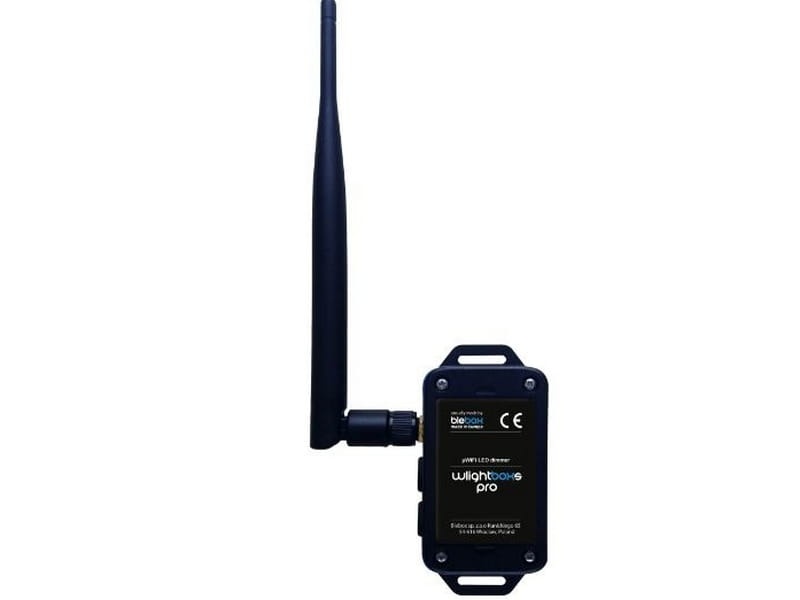

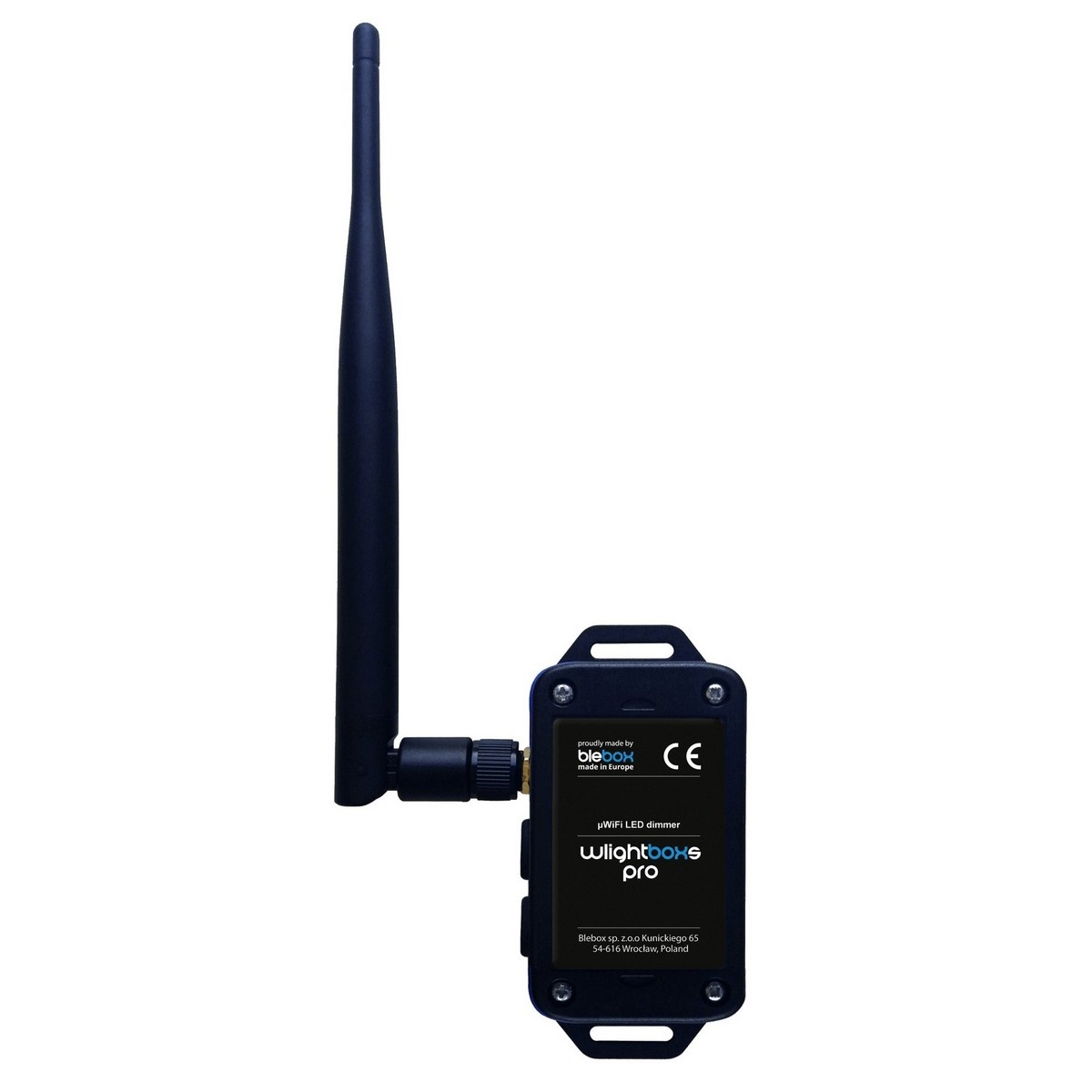

Ściemniacz LED wLightBoxS PRO WiFi 12–24V 5A 120W

wLightBoxS PRO BleBox to bezprzewodowy ściemniacz WiFi przeznaczony do jednokolorowych taśm LED i innych kompatybilnych źródeł światła zasilanych napięciem 12–24 V DC. Umożliwia płynną regulację jasności z aplikacji wBox, sterowanie lokalne przyciskiem ściennym oraz pracę według harmonogramu. Wersja PRO została wyposażona w zewnętrzną antenę dookólną 5 dB.

Najważniejsze możliwości wLightBoxS PRO

• Płynne ściemnianie: sterowanie jasnością jednokolorowych taśm LED i kompatybilnych źródeł światła.
• Zasilanie 12–24 V DC: możliwość zastosowania w instalacjach LED pracujących z napięciem 12 V lub 24 V.
• Obciążenie do 5 A: maksymalna moc obciążenia wynosi 120 W.
• Sterowanie WiFi: obsługa za pomocą aplikacji wBox z telefonu lub tabletu.
• Zewnętrzna antena: dookólna antena o zysku 5 dB jest dołączona do zestawu i podłączana przez złącze RP-SMA.
• Sterowanie lokalne: możliwość podłączenia niepodświetlanego przycisku monostabilnego.
• Harmonogram: automatyczne wykonywanie zadań o określonej godzinie lub względem wschodu i zachodu słońca.
• Sterowanie głosowe: producent deklaruje współpracę z Amazon Alexa i Google Home.
• Otwarte API: możliwość wykorzystania sterownika we własnych integracjach.

Do czego służy wLightBoxS PRO?

wLightBoxS PRO jest sterownikiem jednokanałowym pracującym w trybie MONO. Jest przeznaczony przede wszystkim do regulacji jasności jednokolorowych taśm LED zasilanych napięciem 12–24 V DC.

Sterownik wykorzystuje wyjście PWM typu open-drain ze sterowaniem masą. W ustawieniach urządzenia dostępny jest zlinearyzowany PWM przeznaczony do standardowych taśm LED i żarówek halogenowych oraz zlinearyzowany i odwrócony PWM dla kompatybilnych opraw LED wymagających takiego sposobu sterowania.

Sterowanie WiFi i aplikacja wBox

Sterowanie wLightBoxS PRO odbywa się przez aplikację wBox. Użytkownik może płynnie zmieniać jasność oświetlenia oraz korzystać z predefiniowanych poziomów jasności i ustawień czasu zmiany natężenia światła.

Sterownik może działać bezpośrednio jako punkt dostępowy lub zostać połączony z lokalną siecią WiFi za pośrednictwem routera. Po włączeniu zdalnego dostępu możliwe jest sterowanie przez Internet również spoza lokalnej sieci.

Harmonogram oświetlenia

Wbudowany harmonogram umożliwia wykonywanie zaprogramowanych zadań w wybrane dni i o określonych godzinach. Po skonfigurowaniu lokalizacji sterownika zadania mogą być również uruchamiane względem lokalnego wschodu lub zachodu słońca.

Schemat podłączenia wLightBoxS PRO

Sterownik należy podłączyć do zasilacza 12–24 V DC oraz źródła światła o zgodnym napięciu. Podczas instalacji należy zachować prawidłową polaryzację i nie przekraczać maksymalnego obciążenia sterownika.

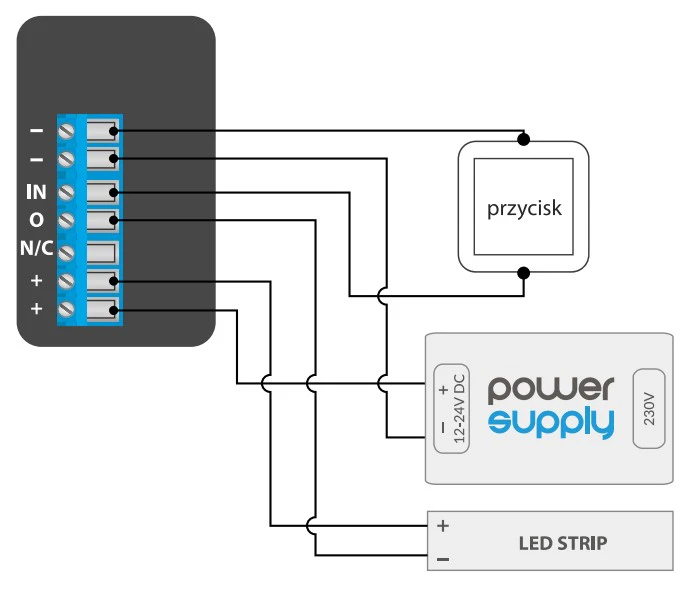

Oryginalny schemat podłączenia wLightBoxS PRO BleBox:

Schemat producenta przedstawia podłączenie zasilacza, jednokolorowej taśmy LED oraz opcjonalnego przycisku ściennego. Do sterowania wyłącznie z aplikacji wBox przycisk nie jest wymagany.

Ważne: maksymalny prąd obciążenia wynosi 5 A, a maksymalna moc 120 W. Moc podłączonego oświetlenia należy dobrać z uwzględnieniem parametrów zastosowanego zasilacza i instalacji.

Zewnętrzna antena WiFi

wLightBoxS PRO jest wyposażony w wyjście antenowe RP-SMA. W zestawie znajduje się zewnętrzna antena dookólna o zysku 5 dB. Rozwiązanie to odróżnia wersję PRO od sterowników wykorzystujących wyłącznie antenę zintegrowaną z urządzeniem.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <1
• Maksymalny prąd [A]: 5
• Maksymalne obciążenie [W]: 120
• Tryb kolorów: MONO
• Liczba wyjść: 1
• Typ wyjścia: open-drain, PWM, sterowanie masą
• Obsługiwany przycisk: monostabilny bez podświetlenia
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Antena: zewnętrzna, dookólna, 5 dB
• Złącze antenowe: RP-SMA
• API: otwarte
• Stopień ochrony: IP54
• Wymiary bez anteny [mm]: 50 × 92 × 28
• Wymiary z anteną ustawioną pionowo [mm]: 85 × 230 × 28
• Długość anteny [mm]: 197
• Temperatura pracy [°C]: -20 do +50
• Zabezpieczenia: przed odwróconą polaryzacją, ESD
• Materiał obudowy: tworzywo sztuczne zalane kompozycją poliuretanową
• Sposób montażu: otwory montażowe lub element samoprzylepny

Zastosowanie

wLightBoxS PRO sprawdzi się w instalacjach z jednokolorowym oświetleniem LED 12–24 V DC, w których potrzebna jest płynna regulacja jasności oraz sterowanie przez WiFi. Może być wykorzystany między innymi z taśmami LED MONO w oświetleniu meblowym, dekoracyjnym i użytkowym.

Zewnętrzna antena oraz możliwość sterowania lokalnego, przez WiFi, harmonogram lub otwarte API pozwalają wykorzystać sterownik również w bardziej rozbudowanych instalacjach oświetleniowych.
