Włącznik dotykowy LED do mebli UL-BOARD 12/24V 3A 36W

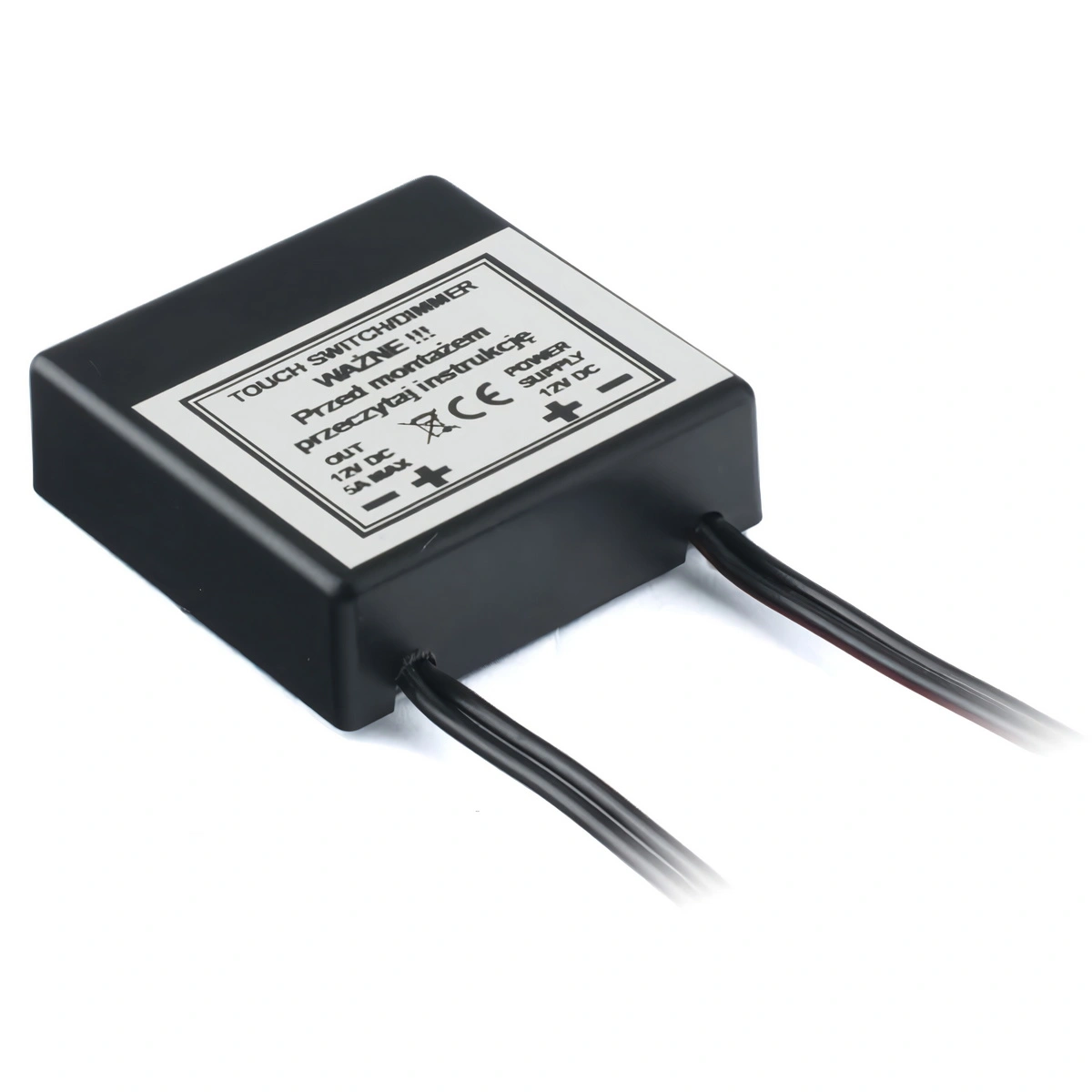

UL-BOARD to włącznik dotykowy z funkcją ściemniania do oświetlenia LED 12/24V DC, przeznaczony do ukrytego montażu za płytą meblową lub innym odpowiednim materiałem nieprzewodzącym. Pozwala włączać, wyłączać i regulować jasność jednokolorowych taśm oraz listew LED bez montowania widocznego przełącznika na powierzchni mebla.

Sterownik reaguje na dotyk powierzchni znajdującej się nad miejscem jego montażu. Zakres pracy wynosi 10–30mm, dlatego UL-BOARD może działać przez płytę meblową, drewno lub płytę karton-gips o odpowiedniej grubości. Maksymalne obciążenie podane dla urządzenia wynosi 3A / 36W.

Najważniejsze korzyści UL-BOARD

• Ukryty montaż – włącznik może pracować za płytą meblową lub innym odpowiednim materiałem nieprzewodzącym.
• Włączanie i wyłączanie dotykiem – krótkie dotknięcie powierzchni steruje stanem oświetlenia.
• Funkcja ściemniania – dłuższe przytrzymanie umożliwia regulację natężenia światła.
• Zakres działania 10–30 mm – dostosowany do montażu za elementami zabudowy o odpowiedniej grubości.
• Zasilanie 12/24 V DC – do niskonapięciowych instalacji oświetleniowych LED.
• Kompaktowa obudowa – wymiary 44 × 44 × 14 mm ułatwiają ukrycie urządzenia w zabudowie meblowej.

Włącznik dotykowy LED ukryty za płytą meblową

UL-BOARD nie wymaga montowania klasycznego przycisku na froncie mebla. Sterownik umieszcza się po niewidocznej stronie płyty, a obsługa odbywa się przez dotknięcie powierzchni znajdującej się nad urządzeniem.

Czujnik jest przeznaczony do działania przez materiały nieprzewodzące. Producent wskazuje między innymi płytę meblową, drewno oraz płytę karton-gips. Grubość materiału w miejscu działania czujnika powinna mieścić się w zakresie 10–30mm.

Włączanie, wyłączanie i regulacja jasności

Krótkie dotknięcie płyty nad zamontowanym sterownikiem powoduje włączenie lub wyłączenie podłączonego oświetlenia LED. Dzięki temu powierzchnia mebla pełni funkcję miejsca sterowania bez widocznego mechanicznego włącznika.

Przytrzymanie palca lub dłoni przez ponad około 2 sekundy uruchamia regulację jasności. Po osiągnięciu maksymalnego poziomu światła sterownik wykonuje krótką przerwę, po czym możliwa jest dalsza zmiana poziomu jasności.

Zobacz, jak działa włącznik UL-BOARD

Montaż UL-BOARD w meblach i zabudowie

Włącznik należy zamontować za płytą meblową, blatem lub innym odpowiednim elementem nieprzewodzącym o grubości od 10 do 30 mm. Miejsce montażu powinno zapewniać stabilne położenie czujnika względem powierzchni, przez którą będzie odbywać się sterowanie.

Do strony oznaczonej „LED” podłącza się przewody prowadzące do oświetlenia, natomiast do wejścia zasilania przewody odpowiedniego zasilacza 12 lub 24 V DC. Przed uruchomieniem należy sprawdzić poprawność połączeń i zgodność napięcia zasilacza z podłączonym oświetleniem.

UL-BOARD pracuje po stronie niskiego napięcia 12/24 V DC i nie może być podłączany bezpośrednio do sieci 230 V AC.

Co zrobić, gdy włącznik nie reaguje prawidłowo?

Jeżeli po montażu włącznik nie reaguje na dotyk albo podłączone oświetlenie samoczynnie się rozjaśnia, należy odłączyć zasilanie, odczekać około 30 sekund, a następnie ponownie włączyć instalację.

Przy problemach z działaniem warto również sprawdzić poprawność połączeń oraz grubość materiału pomiędzy czujnikiem a powierzchnią sterującą.

Obciążenie 3A / 36W

Dla UL-BOARD podane jest maksymalne obciążenie 3A /36 W. Taki limit należy zachować również przy pracy urządzenia w instalacji 24 V DC – nie należy samodzielnie zwiększać dopuszczalnego obciążenia ponad wartość określoną dla produktu.

Przed montażem należy obliczyć całkowitą moc podłączonej taśmy lub listwy LED i upewnić się, że nie przekracza parametrów włącznika.

Parametry techniczne

• Producent: UNILED
• Model: UL-BOARD
• Rodzaj urządzenia: włącznik dotykowy z funkcją ściemniania
• Przeznaczenie: oświetlenie LED
• Napięcie zasilania [V DC]: 12/24
• Maksymalny prąd [A]: 3
• Maksymalne obciążenie [W]: 36
• Funkcje: ON/OFF, regulacja jasności
• Zakres pracy przez materiał [mm]: 10–30
• Stopień ochrony: IP40
• Wymiary [mm]: 44 × 44 × 14
• Długość przewodów [cm]: około 19

Zastosowanie

UL-BOARD jest przeznaczony przede wszystkim do sterowania oświetleniem LED w meblach i zabudowach, w których włącznik ma pozostać niewidoczny. Może być stosowany między innymi przy oświetleniu szafek kuchennych, garderób, szaf, półek, witryn, gablot i innych elementów zabudowy.

Rozwiązanie jest szczególnie przydatne przy realizacjach stolarskich, w których nie ma potrzeby wykonywania widocznego otworu pod tradycyjny przycisk – sterowanie odbywa się przez powierzchnię elementu meblowego.

Inne rozwiązania do sterowania oświetleniem meblowym znajdziesz w kategorii włączniki i czujniki dotykowe LED oraz w kategorii włączniki i sensory do LED.
