Opis

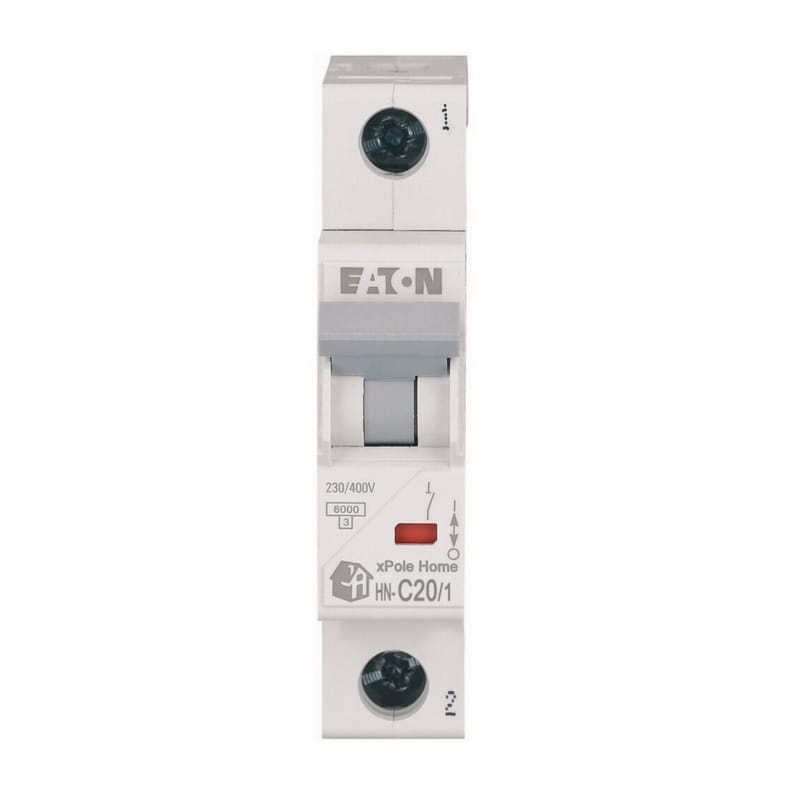

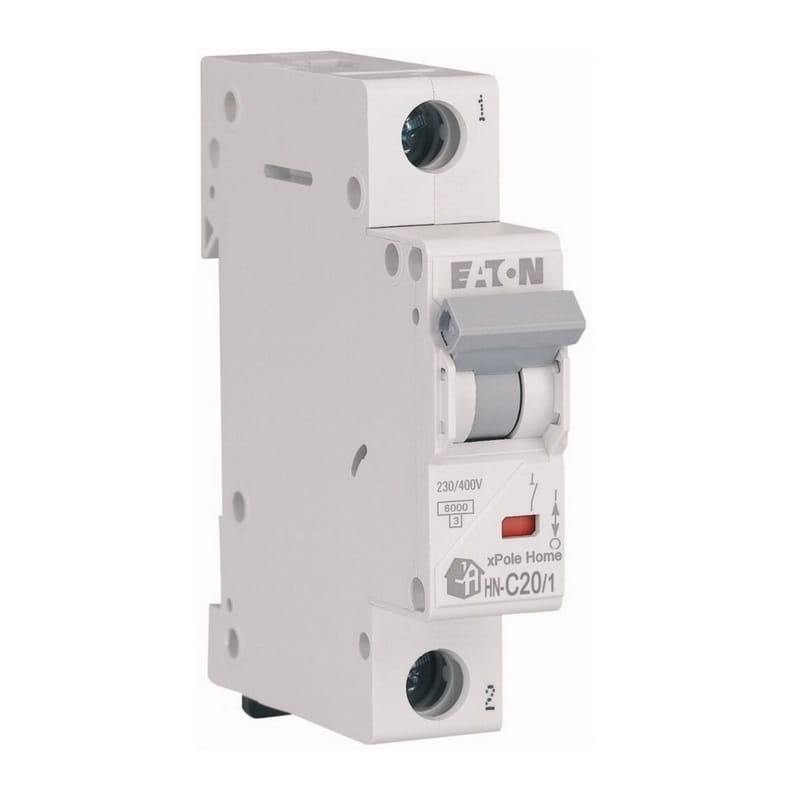

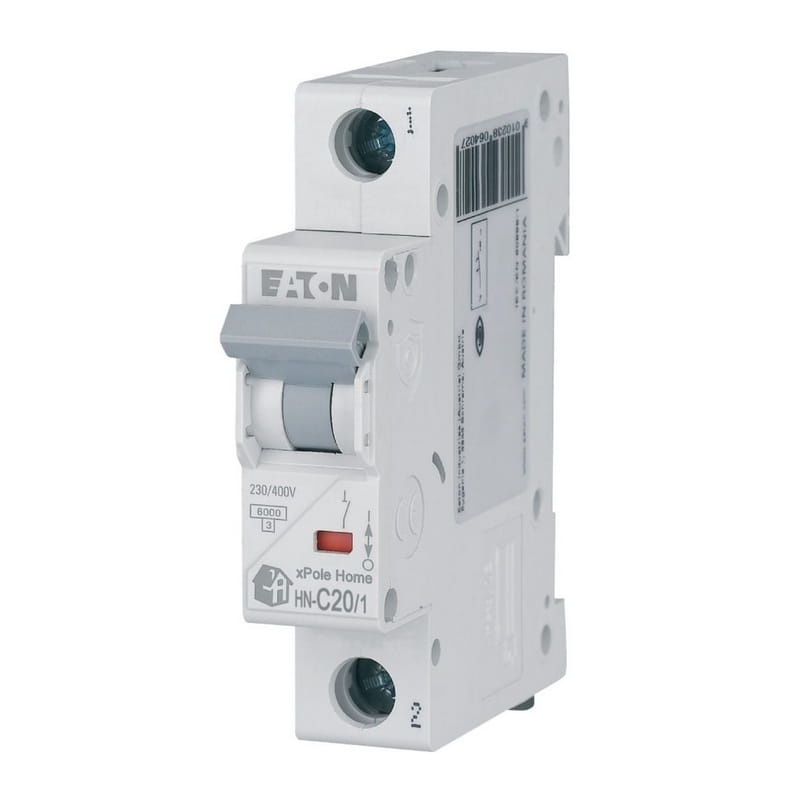

Wyłącznik z zabezpieczeniem nadmiarowo-prądowym 1-biegunowy. Służy do ochrony przewodów przed przeciążeniami i zwarciami w instalacjach i urządzeniach. Przeznaczony do montażu na szynie DIN35. Wyłączniki o charakterystyce typu C zaprojektowane są do automatycznego wyzwalania przy prądzie przekraczającym od 5 do 10 razy wartość prądu wyjściowego. Istnieje możliwość połączenia wyłączników za pomocą szyn grzebieniowych, a także ich plombowania.
Parametry techniczne
- Napięcie znamionowe [V]: 230/400 AC
- Częstotliwość znamionowa [Hz]: 50/60
- Prąd znamionowy [A]: 20
- Charakterystyka wyzwalania: C
- Miejsce montażu: na szynę DIN35
- Prąd znamionowy zwarciowy [A]: 6000
- Klasa ograniczeń energii: III
- Liczba modułów: 1
- Zwarciowa zdolność łączeniowa [A]: 6000
- Napięcie udarowe [V]: 4000
- Napięcie znamionowe izolacji [V]: 440
- Klasa szczelności: IP20
- Pojemność zacisków [mm²]: 1-25
- Materiał zacisków: ocynkowana stal
- Zakres temperatury otoczenia, na którą może być narażony wyrób [°C]: od -25 do 75

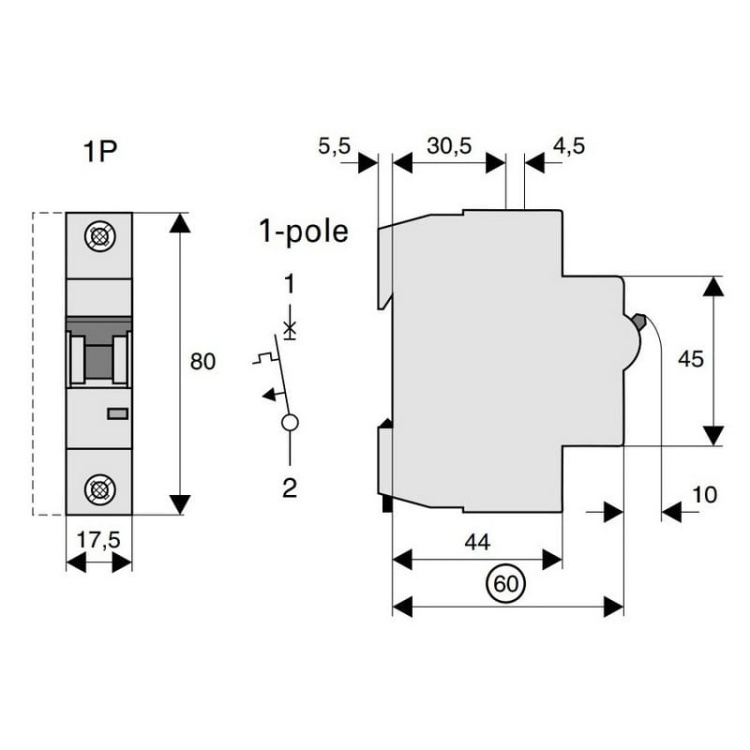

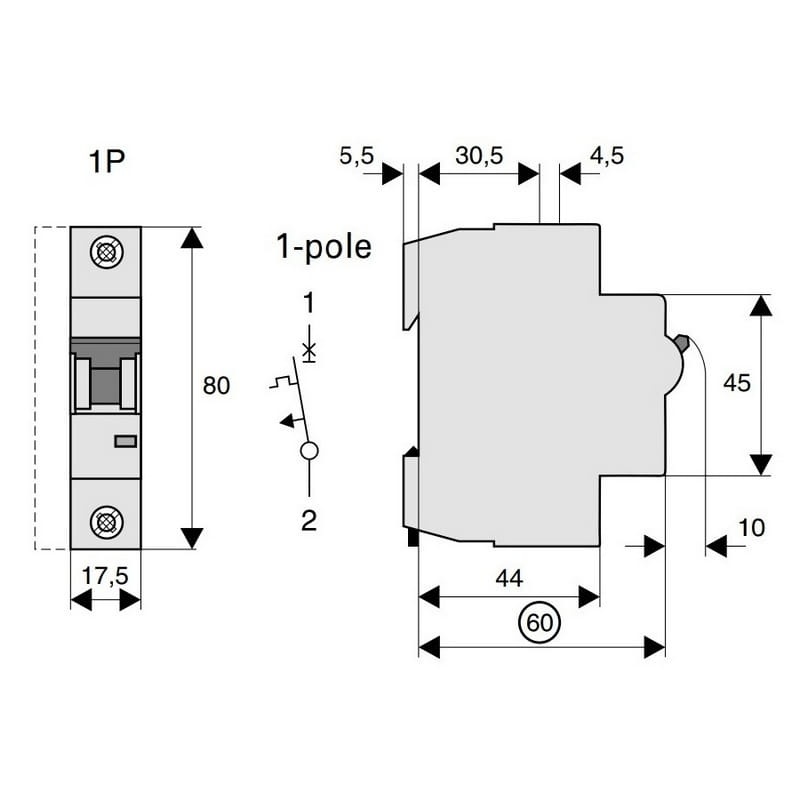

- Wysokość [mm]: 85
- Szerokość [mm]: 17,7
- Długość [mm]: 73
Pliki do pobrania:
Dane techniczne
Prąd znamionowy | 20A |
Charakterystyka wyzwalania | C |
Liczba biegunów | 1 |
Stopień ochrony IP | IP20 |
Jednocześnie rozłączny biegun N | NIE |
Szerokość wyrażona liczbą modułów | 1 |
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 | 6000 |
