Zasilacz LED 12V ELEMENT 60W stałonapięciowy driver

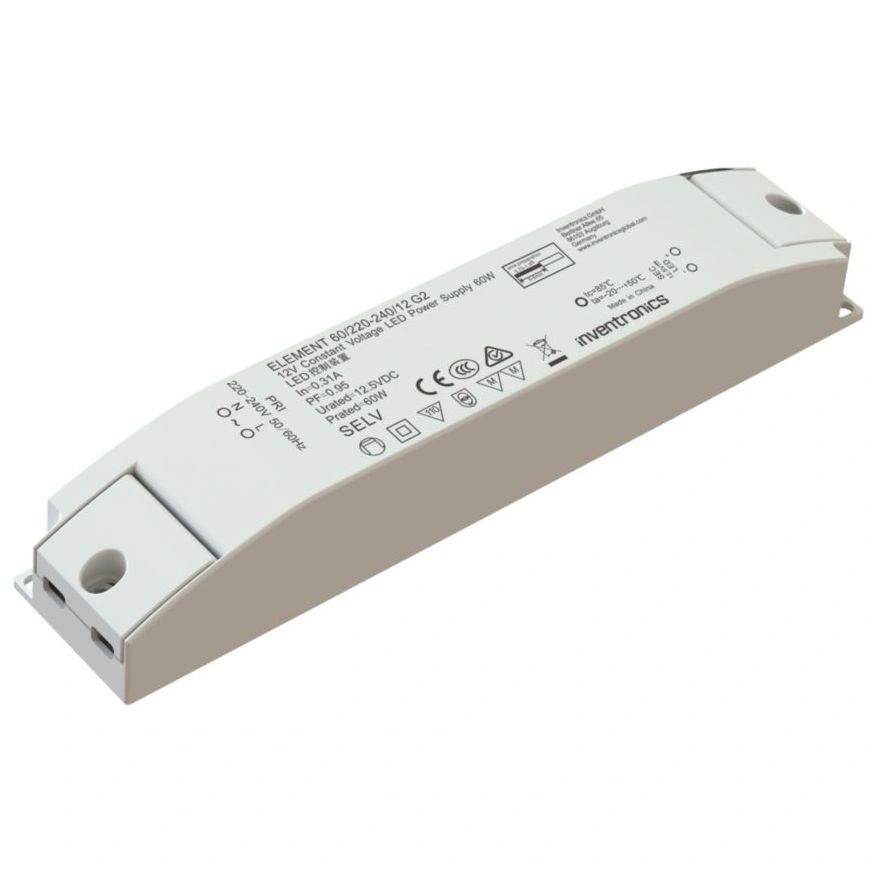

Inventronics ELEMENT 60/220-240/12 G2 to stałonapięciowy zasilacz LED o mocy 60 W, przeznaczony do instalacji oświetleniowych 12 V. Urządzenie przetwarza napięcie sieciowe 220–240 V AC na stabilizowane napięcie wyjściowe 12,5 V DC. Liniowa obudowa i zaciski przyłączeniowe ułatwiają montaż w oprawach, meblach oraz zabudowach oświetleniowych.

Najważniejsze korzyści

• Moc wyjściowa 60 W umożliwia zasilanie instalacji LED 12 V o średniej wielkości.
• Tolerancja napięcia poniżej 3% zapewnia stabilne warunki pracy kompatybilnych modułów LED.
• Tętnienia prądu wyjściowego poniżej 3% wspierają równomierną pracę źródeł światła.
• Izolacja galwaniczna SELV zwiększa bezpieczeństwo obwodu niskonapięciowego.
• Zabezpieczenie przeciwzwarciowe chroni zasilacz w przypadku zwarcia po stronie wyjściowej.
• Liniowa obudowa o szerokości 40 mm ułatwia montaż w wąskich przestrzeniach.

Konstrukcja i zastosowanie produktu

Zasilacz Inventronics ELEMENT 60/220-240/12 G2 pracuje w trybie stałonapięciowym i nie obsługuje funkcji ściemniania. Jest przeznaczony do zasilania jednego obwodu LED o maksymalnej mocy 60 W.

Obudowa z tworzywa sztucznego ma wymiary 200 × 40 × 31 mm. Podłużny kształt pozwala umieścić zasilacz w oprawach liniowych, meblach, półkach oraz zabudowach podszafkowych. Przewody wejściowe i wyjściowe podłącza się za pomocą zacisków.

Stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone do suchych wnętrz lub do montażu w odpowiednio zabezpieczonej obudowie. Zasilacz może być stosowany w oprawach klasy ochronności I oraz II.

Parametry techniczne

• Nazwa produktu: Inventronics ELEMENT 60/220-240/12 G2
• Kod produktu: 6937186161857
• Poprzedni kod produktu: 4062172277860
• Rodzaj zasilacza: stałonapięciowy
• Funkcja ściemniania: brak
• Napięcie wejściowe znamionowe [V AC]: 220–240
• Zakres napięcia wejściowego [V AC]: 198–264
• Częstotliwość sieciowa [Hz]: 50–60
• Współczynnik mocy: powyżej 0,95
• Całkowite zniekształcenia harmoniczne THD [%]: poniżej 15
• Sprawność przy pełnym obciążeniu [%]: 88
• Straty mocy przy pełnym obciążeniu [W]: 8,2
• Prąd rozruchowy [A]: poniżej 20,1
• Odporność udarowa L–N [kV]: 1
• Odporność udarowa L/N–PE [kV]: 2
• Napięcie wyjściowe znamionowe [V DC]: 12,5
• Zakres napięcia roboczego [V DC]: 12,125–12,875
• Moc wyjściowa znamionowa [W]: 60
• Maksymalna moc wyjściowa [W]: 60
• Tolerancja napięcia wyjściowego [%]: poniżej 3
• Tętnienia prądu wyjściowego [%]: poniżej 3
• Izolacja galwaniczna: SELV
• Liczba kanałów wyjściowych: 1
• Stopień ochrony: IP20
• Klasa ochronności oprawy: I lub II
• Temperatura otoczenia [°C]: od -20 do +50
• Maksymalna temperatura punktu Tc [°C]: 85
• Maksymalna temperatura obudowy w przypadku awarii [°C]: 110
• Temperatura przechowywania [°C]: od -40 do +85
• Dopuszczalna wilgotność względna [%]: 5–85
• Trwałość przy maksymalnej temperaturze Tc [h]: do 30 000
• Trwałość przy temperaturze Tc niższej o 10°C [h]: do 50 000
• Maksymalna długość przewodu do modułu LED [m]: 3
• Przekrój przewodów wejściowych [mm²]: 0,75–1,5
• Przekrój przewodów wyjściowych [mm²]: 0,5–1,5
• Długość odizolowania przewodów wejściowych [mm]: 5
• Wymiary [mm]: 200 × 40 × 31
• Materiał obudowy: tworzywo sztuczne
• Masa produktu [g]: 308
• Gwarancja producenta: 3 lata

Zabezpieczenia i warunki montażu

• zabezpieczenie przeciwzwarciowe,
• izolacja galwaniczna SELV,
• przystosowanie do opraw klasy ochronności I i II.

Zasilacz nie jest przeznaczony do pracy bez obciążenia. Przewody wyjściowe należy prowadzić możliwie blisko siebie, a ich długość pomiędzy zasilaczem i modułem LED nie powinna przekraczać 3 m.

Zastosowanie

• oświetlenie półek i regałów,
• oświetlenie podszafkowe,
• oświetlenie wnękowe,
• oświetlenie dekoracyjne sklepów,
• oświetlenie restauracji i obiektów hotelowych,
• oprawy oraz instalacje LED zasilane napięciem 12 V,
• oprawy oświetleniowe klasy ochronności I i II.

Dobór zasilacza do instalacji LED

Podłączone moduły LED muszą być przystosowane do stałonapięciowego zasilania 12 V, a ich łączna moc nie może przekraczać 60 W. Przy projektowaniu instalacji należy uwzględnić warunki chłodzenia, temperaturę otoczenia oraz spadki napięcia na przewodach.

Inventronics ELEMENT 60/220-240/12 G2 jest przeznaczony do niewymagających ściemniania instalacji LED 12 V. Kompaktowa, liniowa konstrukcja sprawdzi się szczególnie w oświetleniu meblowym, półkowym, wnękowym i dekoracyjnym.
