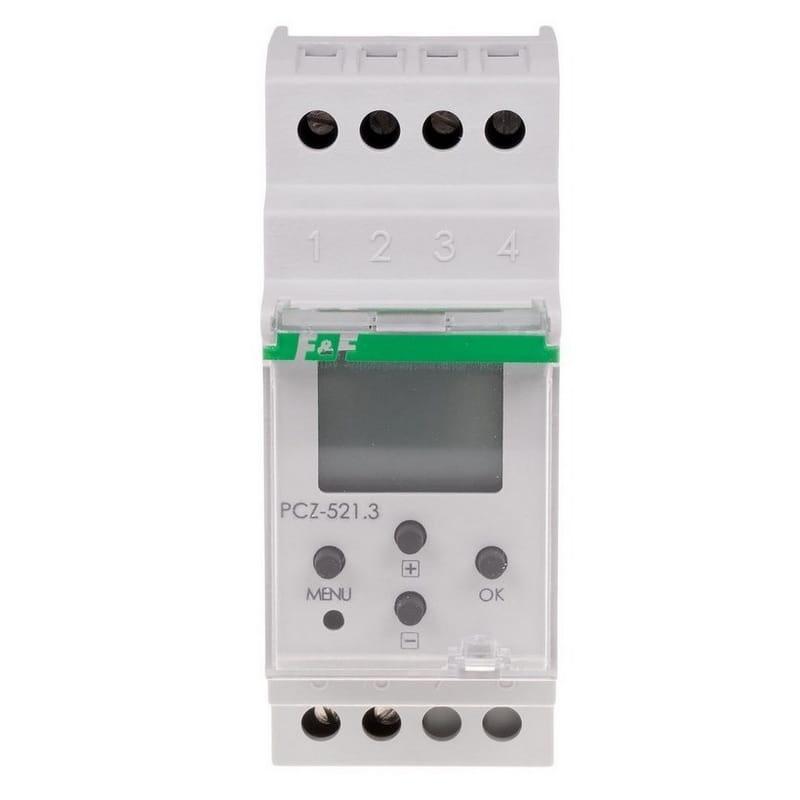

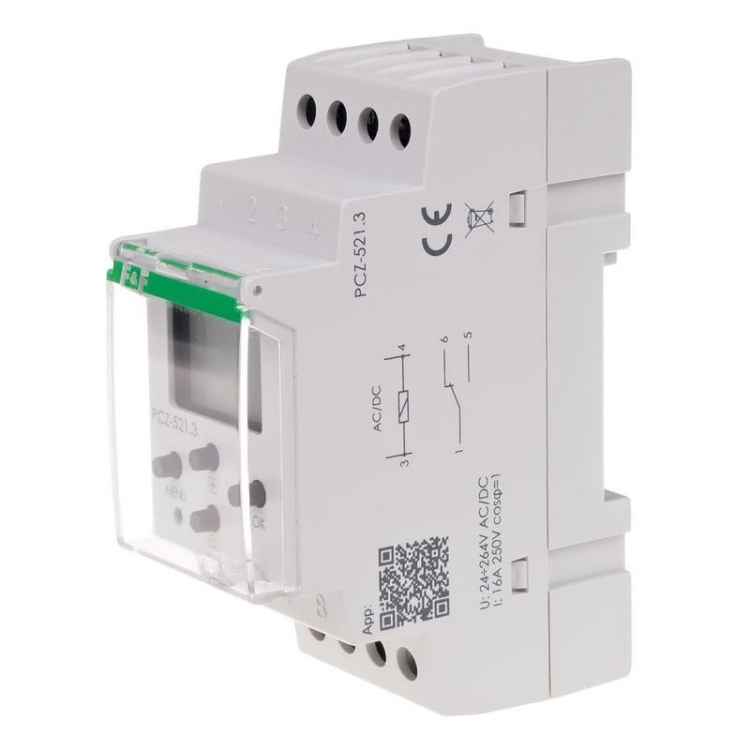

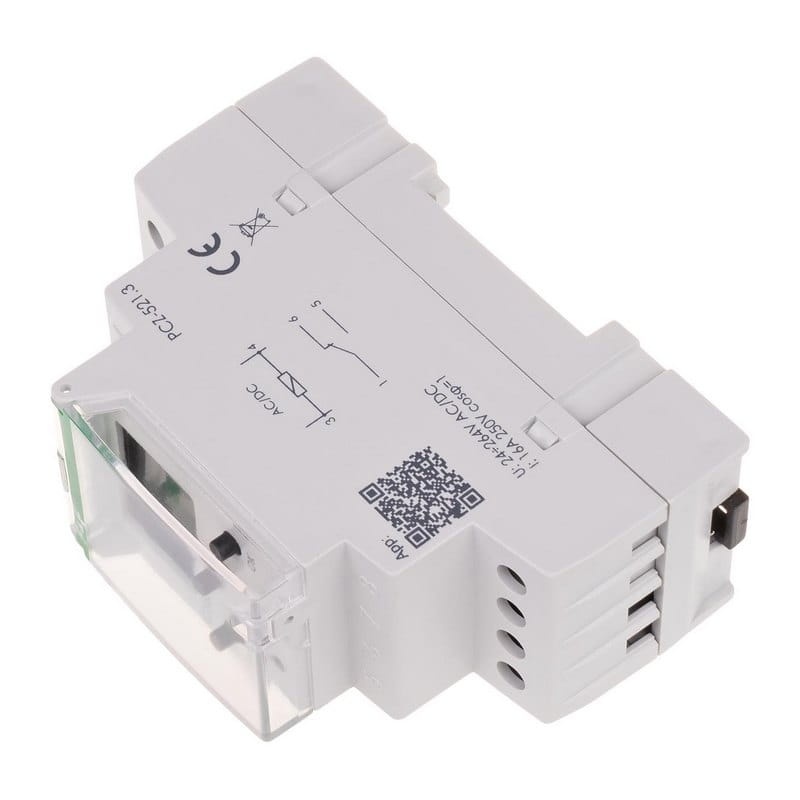

Zegar programowalny tygodniowy jednokanałowy PCZ-521 F&F

Zegar sterujący programowalny służy do sterowania czasowego urządzeniami w układach automatyki domowej lub przemysłowej według indywidualnego programu czasowego ustalonego przez użytkownika. Zegar czasowy PCZ-521 przeznaczony jest do montażu na szynę DIN.

W serii 3 urządzenia można bezprzewodowo odczytać i zapisać konfigurację zegara za pośrednictwem telefonu z systemem Android. Warunkiem jest wyposażenie telefonu w moduł komunikacji NFC.

Jak działa programowalny zegar tygodniowy PCZ-521?

Zegar sterujący czasowy załącza i wyłącza urządzenie lub obwód elektryczny o zaprogramowanych godzinach w cyklach:

• dobowym,
• tygodniowym,
• dni roboczych (Pn-Pt)
• weekendowym (So, Nd)

Parametry techniczne

• Typ: programowalny tygodniowy
• Napięcie zasilania: 24÷264 V AC/DC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia [A]: 16
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: tak
• Czas podtrzymania pracy zegara [lata]: 6
• Typ baterii: 2032 (litowa)
• Dokładność wskazań zegara [s]: 1
• Błąd czasu: ±1 s / 24 h
• Dokładność nastawy czasu programu [min]: 1
• Liczba komórek pamięci programu: 500 (250 par ROZKAZÓW WŁ/WYŁ)
• Przyłącze [mm²]: zaciski śrubowe 4,0
• Moment dokręcający [Nm]: 0,5
• Pobór mocy [W]: 1,5
• Temperatura pracy [°C]: od -20 do 50
• Szerokość w modułach: 2 moduły
• Szerokość [mm]: 35
• Montaż: na szynie 35 mm
• Klasa szczelności: IP20

Funkcje zegara

• Aplikacja PCZ konfigurator Bezpłatna aplikacja dla telefonów i tabletów pracujących w systemie Android z modułem komunikacji bezprzewodowej NFC.
• Rozkaz włącz-wyłącz Wpis programu, według którego nastąpi włączenie lub wyłączenie odbiornika.
• 500 komórek pamięci Pamięć indywidualnych wpisów pozwalająca na zaprogramowanie 250 par ROZKAZÓW WŁĄCZ-WYŁĄCZ.
• Praca automatyczna Praca według ROZKAZÓW WŁĄCZ-WYŁĄCZ zaprogramowanych przez użytkownika w pamięci zegara. [załączony symbol na wyświetlaczu]

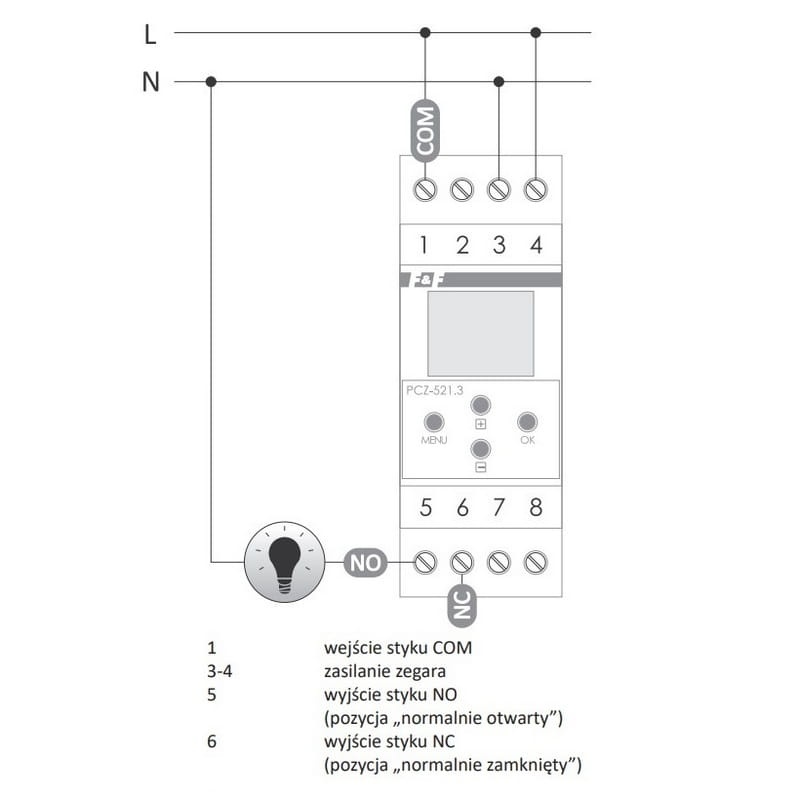

• Praca ręczna [ON] trwałe załączenie styku (poz. 1-5) lub [OFF] trwałe rozłączenie styku (poz. 1-6) przy wyłączonym trybie PRACA AUTOMATYCZNA. [brak symbolu na wyświetlaczu]
• Cykl pracy Ustawiany tygodniowy cykl, 7 dni od poniedziałku do niedzieli. Realizowane są w nim załączenia odbiornika zgodne z zaprogramowanymi ROZKAZAMI WŁĄCZ-WYŁĄCZ:
  • pojedynczy dzień tygodnia: Mo; Tu; We; Th; Fr; Sa lub Su.
  • dni robocze: Mo Tu We Th Fr (od poniedziałku do piątku).
  • dni weekendowe: Sa Su (sobota i niedziela)
  • codziennie: Mo Tu We Th Fr Sa Su (od poniedziałku do niedzieli).

Automatyczna zmiana czasu Zmiana czasu z zimowego na letni. Opcja pracy ze zmianą lub bez zmiany automatycznej. Sterownik wyposażony został w funkcję wyboru strefy czasowej. Dzięki temu pora przełączenia jest zgodna z czasem lokalnym.

Podgląd daty Możliwość podglądu ustawionej ustawioną daty (OK.)

Podgląd bieżącego programu W trybie podglądu daty kolejne naciśnięcia przycisków +/– wyświetla informacje o numerze i szczegółach obecnie wykonywanego programu.

Komunikacja bezprzewodowa NFC Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android z modułem komunikacji NFC.

Korekcja czasowa zegara Nastawienie comiesięcznej korekty sekund zegara systemowego.

Wskaźnik naładowania baterii Kontrola stanu baterii podtrzymującej pracę zegara, gdy brak głównego zasilania. W przypadku niskiego stanu baterii użytkownik zostanie poinformowany o konieczności jej wymiany.
Czas eksploatacji baterii zależy od temperatury otoczenia i stopnia je eksploatacji.

Korekcja jasności LCD Zmiana kontrastu wyświetlacza umożliwia uzyskanie wyraźnego odczytu LCD dla różnych kątów widzenia.

Pamięć stanu przekaźnika Ustawiony stan przekaźnika w trybie ręcznym zapamiętany zostaje również po zaniku zasilania.

PCZ konfigurator

• komunikacja bezprzewodowa NFC – możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android, wyposażonego w moduł komunikacji NFC.
• przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
• odczytywanie i zapisywanie konfiguracji do sterownika
• szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
• odczytywanie i zapisywanie konfiguracji do pliku
• udostępnianie konfiguracji poprzez e-mail, bluetooth, dyski sieciowe …
• jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
• automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
• ustawienie czasu i daty na podstawie zegarka w telefonie


Aplikacja dostępna jest na Google Play!

Komunikacja bezprzewodowa NFC-jak to działa?

Technologia NFC (z ang. Near Field Communication) jest formą komunikacji bezprzewodowej bardzo bliskiego zasięgu, zwykle nie przekraczającego kilku centymetrów. Znalazła zastosowanie w rozwiązaniach płatności zbliżeniowej. W kilku urządzeniach produkcji F&F, jako pierwsi (firma F&F) wykorzystaliśmy komunikację NFC do konfiguracji sterowników czasowych. Jest to bardzo proste i wygodne rozwiązanie. Przy pomocy bezpłatnej aplikacji na telefon z systemem Android ustawia się program pracy sterownika. Następnie, aby przepisać program do sterownika, wystarczy zbliżyć do niego telefon – dokładnie w taki sam sposób, jak płacimy za zakupy przy kasie.

Programowanie przy wykorzystaniu NFC ma wiele dodatkowych zalet. Można:

• szybko programować wiele sterowników,
• przechowywać kopię programów w pamięci telefonu,
• udostępniać programy przez np. email do innych użytkowników.

Aby zaprogramować sterownik, nie trzeba go podłączać do zasilania, nie trzeba go nawet w tym celu wyciągać z pudełka.

Firma F&F Filipowski to polskie przedsiębiorstwo specjalizujące się w produkcji i dystrybucji automatyki domowej oraz systemów inteligentnego zarządzania budynkami.

Pozostałe informacje dotyczące produktu znajdują się w zakładce Pliki do pobrania
