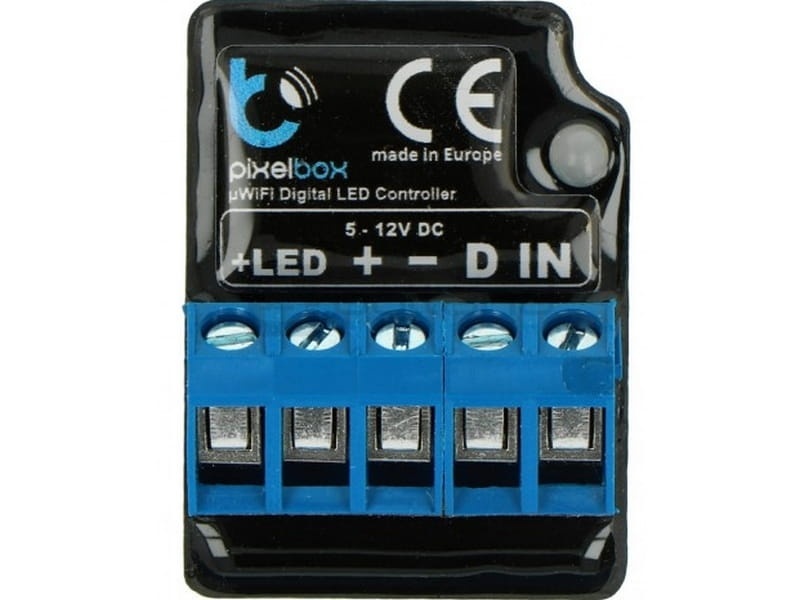

Pixelbox BleBox sterownik do taśm LED RGB 5-12V

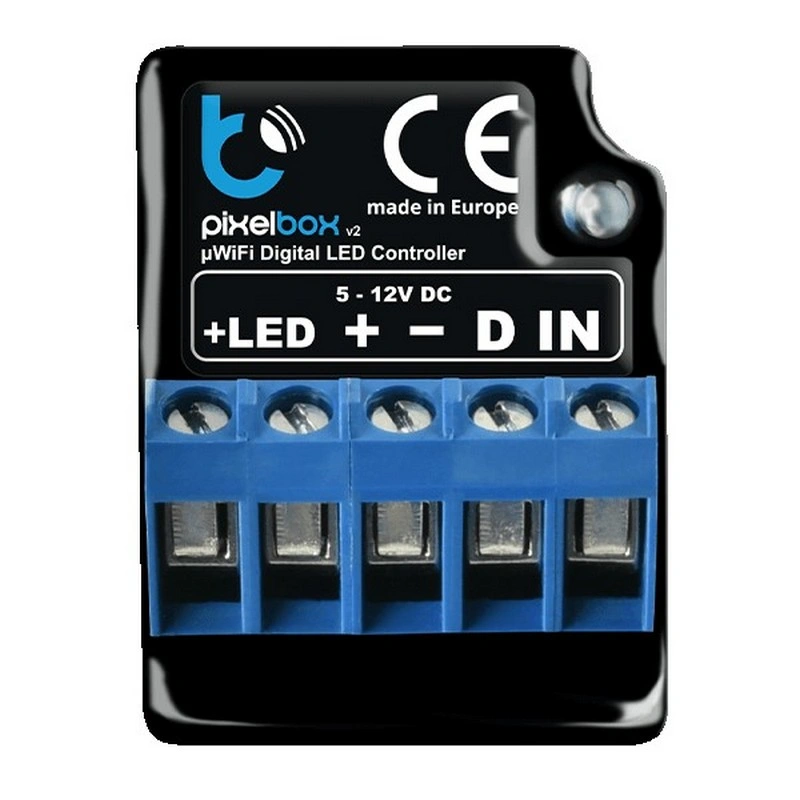

pixelBox v2 BleBox to sterownik WiFi do cyfrowych, adresowalnych taśm LED ARGB. Umożliwia sterowanie kolorem, jasnością oraz dynamicznymi efektami świetlnymi, w których poszczególne piksele lub grupy diod mogą pracować niezależnie. Obsługuje cyfrowe taśmy LED 5 V, 12 V i 24 V oraz do 360 pikseli.

Najważniejsze możliwości pixelBox v2

• Sterowanie cyfrowymi taśmami ARGB: obsługa adresowalnych pikseli pozwala uzyskać dynamiczne efekty i przejścia kolorów.
• Do 360 pikseli: sterownik umożliwia konfigurację liczby logicznych pikseli odpowiednio do podłączonej taśmy LED.
• Zasilanie 5–24 V DC: możliwość współpracy z cyfrowymi taśmami LED o różnych napięciach zasilania.
• Sterowanie przez WiFi: obsługa z telefonu lub tabletu za pomocą aplikacji wBox.
• Własne efekty świetlne: możliwość definiowania kolorów, ich jasności oraz czasu przejścia i czasu trwania poszczególnych etapów efektu.
• Harmonogram: automatyczne wykonywanie zaprogramowanych zadań o określonej godzinie lub względem wschodu i zachodu słońca.
• Sterowanie lokalne: możliwość podłączenia monostabilnego przycisku ściennego.
• Otwarte API: umożliwia wykorzystanie pixelBox v2 we własnych integracjach.

Jakie taśmy LED obsługuje pixelBox v2?

pixelBox v2 jest przeznaczony do cyfrowych, adresowalnych taśm LED ARGB. W odróżnieniu od klasycznych analogowych taśm RGB umożliwia sterowanie poszczególnymi pikselami lub grupami diod, co pozwala tworzyć ruchome efekty i sekwencje kolorystyczne.

Producent potwierdza współpracę między innymi z następującymi układami:

• Taśmy 5 V: WS2812B, WS2813, SK6812
• Taśmy 12 V: WS2811, WS2815, LC8808
• Taśmy 24 V: UCS2903, FL1903B

Napięcie zasilacza należy zawsze dobrać do napięcia zastosowanej taśmy LED. Przed podłączeniem warto również sprawdzić typ układu sterującego zastosowanego w konkretnej taśmie.

Sterowanie przez WiFi i aplikację wBox

Sterowanie pixelBox v2 odbywa się za pomocą aplikacji wBox. Sterownik może pracować jako własny punkt dostępowy lub zostać połączony z lokalną siecią WiFi. Po odpowiedniej konfiguracji możliwe jest również sterowanie przez Internet spoza lokalnej sieci.

Z poziomu sterowania można wybierać kolory i jasność oraz uruchamiać efekty świetlne. pixelBox v2 pozwala również edytować efekty predefiniowane i tworzyć własne sekwencje z określonym czasem przejścia oraz czasem trwania poszczególnych kolorów.

Schemat podłączenia pixelBox v2

Sterownik należy podłączyć do zasilacza DC o napięciu zgodnym z napięciem cyfrowej taśmy LED. Podczas instalacji należy zachować prawidłową polaryzację oraz kierunek przesyłania danych do taśmy.

Oryginalny schemat podłączenia pixelBox v2 BleBox:

Przewód dodatni taśmy należy podłączyć do wyjścia LED+, przewód ujemny do minusa zasilacza, natomiast przewód danych taśmy do wyjścia D sterownika. Opcjonalnie do wejścia sterownika można podłączyć niepodświetlany przycisk monostabilny.

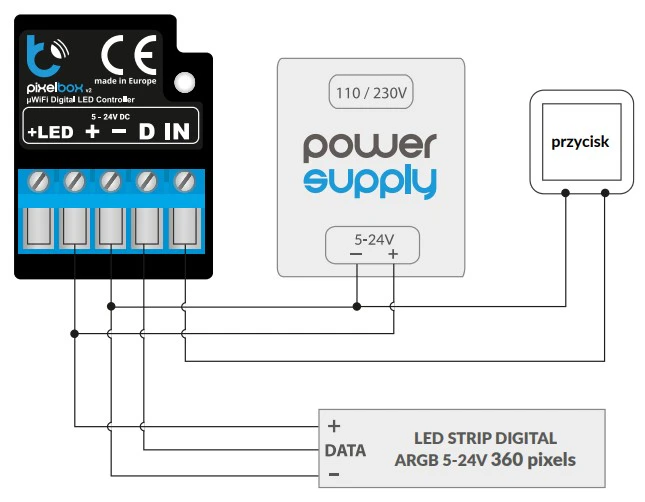

Podłączenie dłuższej taśmy LED

Jeżeli podłączona taśma pobiera ponad 5 A, producent przewiduje inny sposób prowadzenia zasilania. Przewód dodatni taśmy należy wtedy podłączyć bezpośrednio do dodatniego zacisku zasilacza. W takim układzie funkcja odłączania zasilania taśmy przez sterownik nie będzie aktywna.

Parametry techniczne

• Napięcie zasilania [V DC]: 5–24
• Zużycie energii [W]: <1
• Rodzaj obsługiwanej taśmy: cyfrowa ARGB (RGB)
• Tryb kolorów: ARGB (addressable RGB)
• Maksymalna liczba pikseli: 360
• Wyjście zasilające taśmę LED: open-drain, opcjonalne odcięcie zasilania LED
• Maksymalny prąd wyjścia zasilającego taśmę [A]: 5
• Wyjście sterujące: cyfrowe
• Maksymalny prąd wyjścia sterującego [mA]: 20
• Liczba wejść: 1
• Typ wejścia: niskonapięciowe, logiczne, przyciskowe, zwierane do GND
• Obsługiwany przycisk: monostabilny bez podświetlenia
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Transmisja: dwukierunkowa, szyfrowana
• API: otwarte
• Wymiary [mm]: 27 × 37 × 23
• Stopień ochrony: IP20
• Temperatura pracy [°C]: -20 do +50
• Zabezpieczenia: przed odwróconą polaryzacją, ESD
• Sposób montażu: w puszce elektrycznej, obudowie lampy lub bezpośrednio przy taśmie LED

Zastosowanie

pixelBox v2 jest przeznaczony do instalacji wykorzystujących cyfrowe taśmy LED ARGB, w których potrzebne jest niezależne sterowanie pikselami oraz dynamiczne efekty świetlne. Może być stosowany między innymi w oświetleniu dekoracyjnym, meblowym i aranżacyjnym.

Obsługa WiFi, harmonogramów, własnych efektów i otwartego API pozwala wykorzystać sterownik zarówno w prostych instalacjach sterowanych z aplikacji, jak i w bardziej rozbudowanych systemach automatyki.
