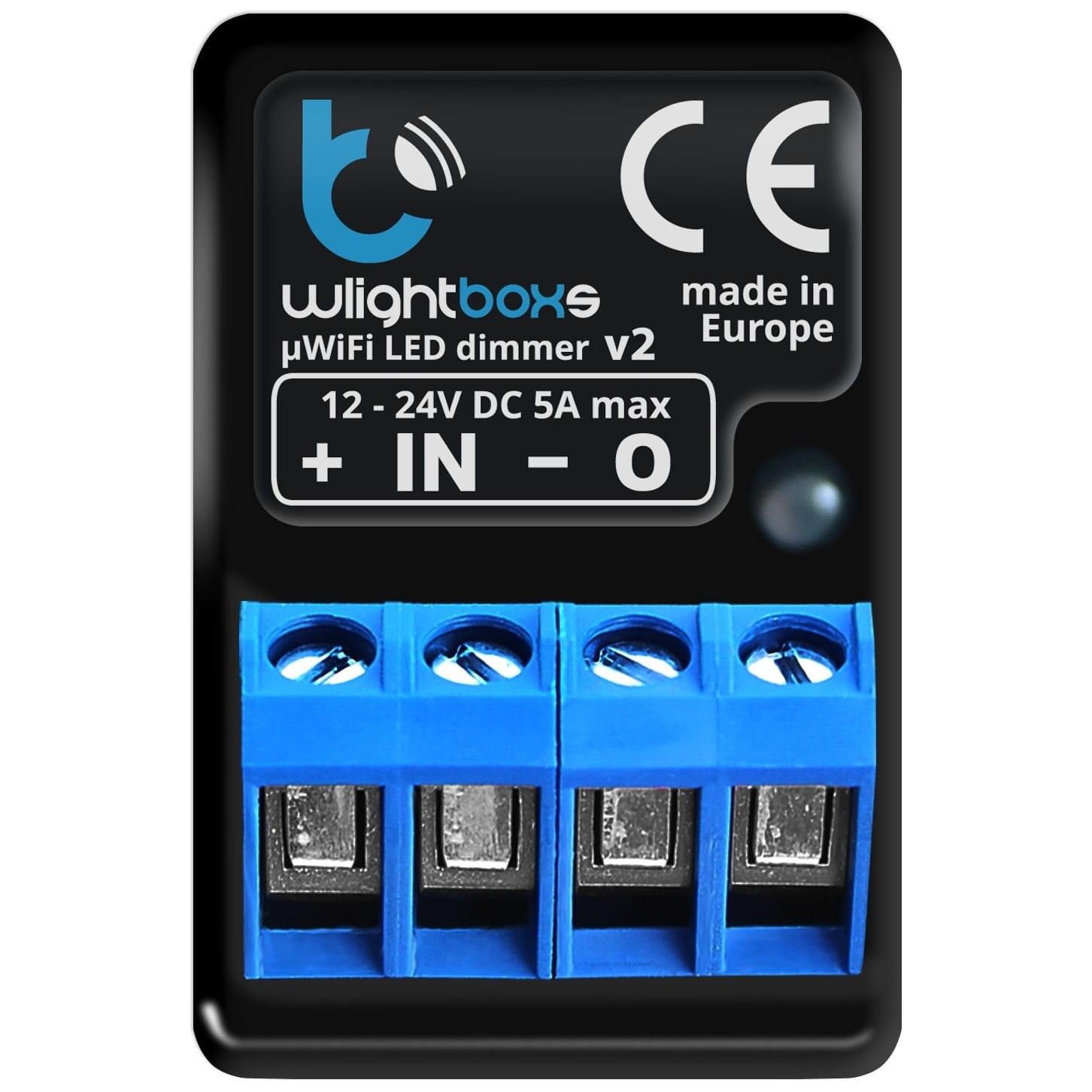

Sterownik WiFi BleBox wLightBoxS v2 do taśm LED MONO 12–24V 5A 120W

BleBox wLightBoxS v2 to kompaktowy sterownik Wi-Fi przeznaczony do włączania, wyłączania i regulacji jasności jednokolorowych taśm oraz innych kompatybilnych odbiorników LED 12–24 V DC. Sterowanie może odbywać się z aplikacji wBox przez Wi-Fi, zdalnie przez Internet, a także lokalnie za pomocą podłączonego przycisku monostabilnego.

Sterownik posiada jedno wyjście PWM o maksymalnym prądzie 5 A. Odpowiada to maksymalnemu obciążeniu 60 W przy 12 V DC oraz 120 W przy 24 V DC. Do podstawowego sterowania przez Wi-Fi nie jest wymagana dodatkowa centrala ani bramka.

Najważniejsze korzyści wLightBoxS v2

• Sterowanie jednokolorowym oświetleniem LED – włączanie, wyłączanie i regulacja jasności taśm LED MONO 12–24 V DC.
• Sterowanie przez Wi-Fi – obsługa oświetlenia z aplikacji wBox w sieci lokalnej oraz przez Internet.
• Wejście na przycisk ścienny – wersja v2 umożliwia podłączenie niepodświetlanego przycisku monostabilnego, czyli dzwonkowego.
• Regulacja jasności PWM – jedno wyjście open-drain sterowane po stronie masy.
• Maksymalny prąd 5 A – do 60 W przy 12 V lub 120 W przy 24 V.
• Harmonogramy – możliwość automatyzacji działania oświetlenia z poziomu systemu BleBox.
• Sterowanie głosowe – możliwość integracji z Google Home i Amazon Alexa.
• Kompaktowe wymiary – obudowa 35 × 24 × 19 mm ułatwia zabudowę w instalacji.

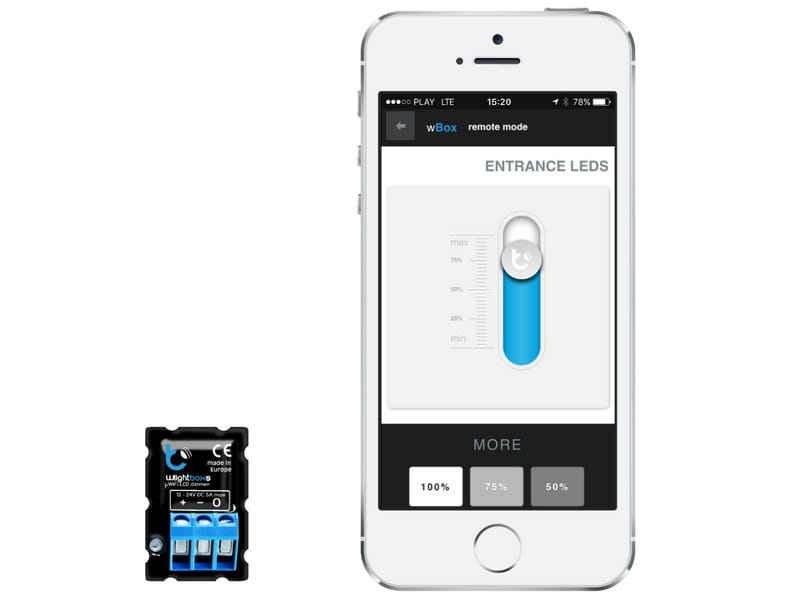

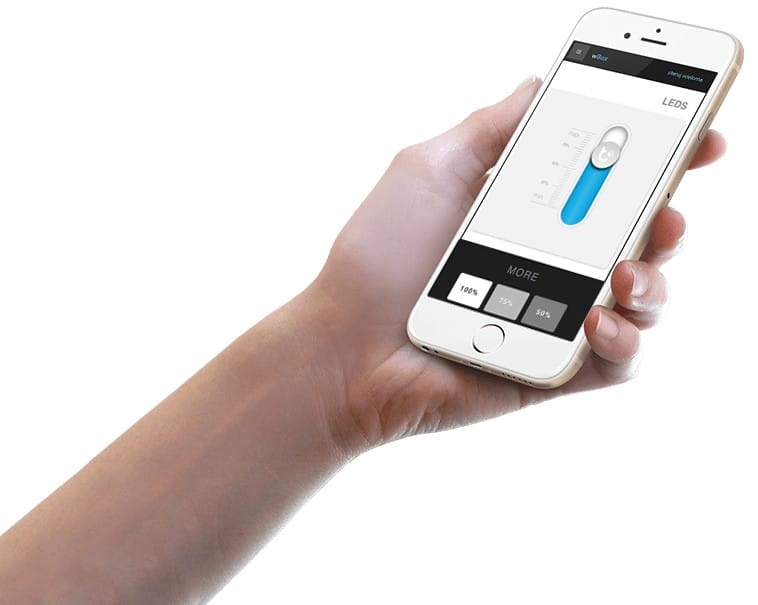

Sterowanie taśmą LED przez Wi-Fi i aplikację wBox

wLightBoxS v2 komunikuje się bezprzewodowo w paśmie 2,4 GHz i wykorzystuje technologię μWiFi kompatybilną z siecią Wi-Fi. Po skonfigurowaniu urządzenia można sterować jasnością oświetlenia ze smartfona lub tabletu za pomocą aplikacji wBox.

Sterownik może pracować w trybie bezpośredniego połączenia jako punkt dostępowy albo zostać podłączony do routera Wi-Fi. Po zapewnieniu dostępu do Internetu możliwe jest również zdalne sterowanie oświetleniem spoza lokalnej sieci.

Sterowanie lokalne przyciskiem – funkcja wersji v2

wLightBoxS v2 posiada jedno niskonapięciowe wejście logiczne przeznaczone do podłączenia niepodświetlanego przycisku monostabilnego, czyli dzwonkowego. Wejście jest aktywowane przez zwarcie do GND.

Dzięki temu oświetleniem można sterować zarówno z aplikacji wBox, jak i tradycyjnego przycisku zamontowanego na ścianie. Pozwala to połączyć sterowanie Smart z klasyczną obsługą lokalną w jednej instalacji.

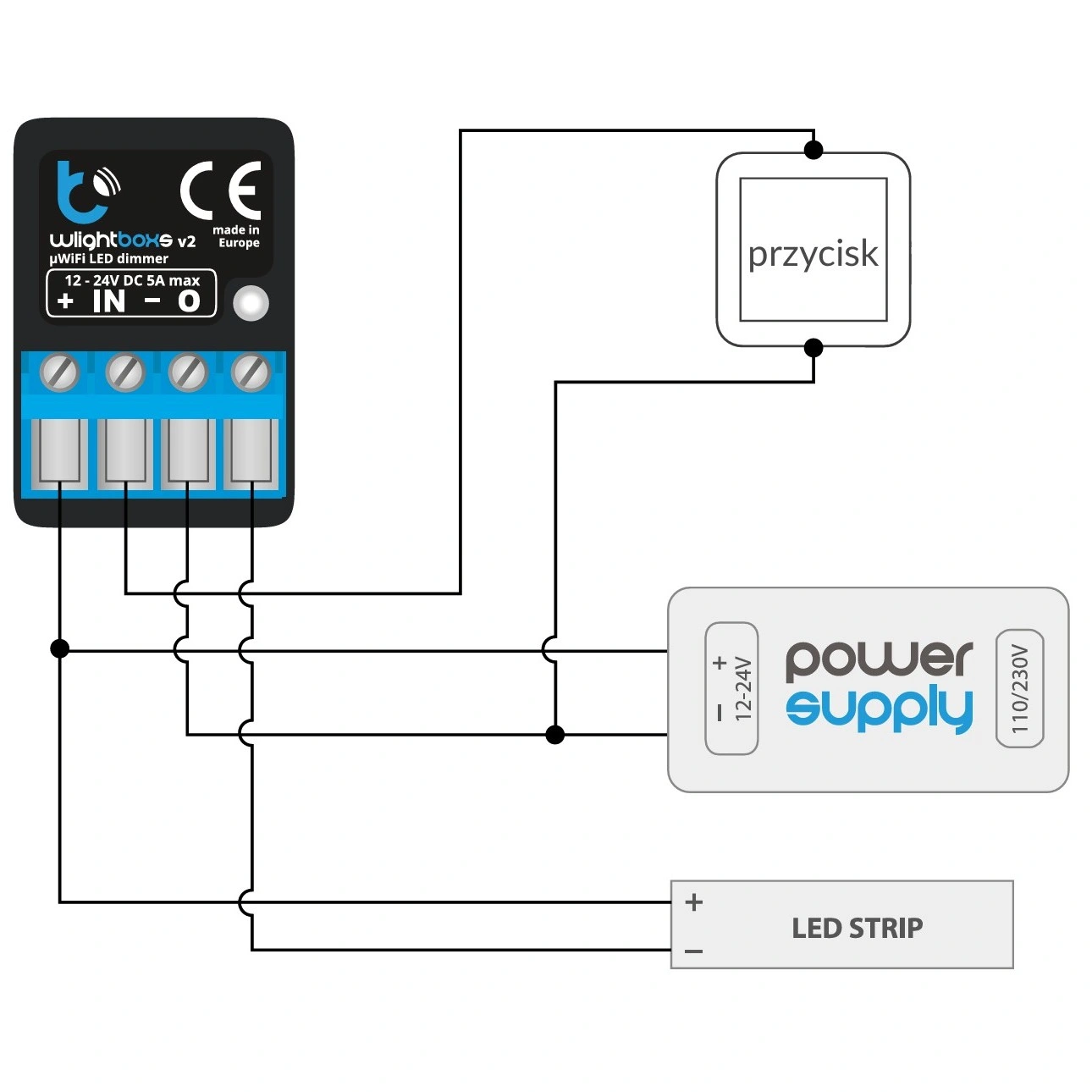

Jak podłączyć wLightBoxS v2?

Sterownik montuje się pomiędzy zasilaczem 12–24 V DC a jednokolorowym odbiornikiem LED. Należy zachować prawidłową polaryzację zasilania i podłączenia oświetlenia oraz nie przekraczać maksymalnego prądu wyjściowego 5 A.

W wersji v2 można dodatkowo podłączyć niepodświetlany przycisk monostabilny do wejścia sterującego. Jeżeli sterowanie lokalne nie jest potrzebne, podłączenie przycisku nie jest wymagane.

Regulacja jasności PWM

wLightBoxS v2 posiada jedno wyjście typu open-drain PWM ze sterowaniem po stronie masy. Sterownik reguluje jasność podłączonego oświetlenia jednokolorowego poprzez zmianę sygnału PWM.

Urządzenie jest przeznaczone do oświetlenia MONO. Nie służy do niezależnego sterowania kanałami CCT, RGB, RGBW ani RGB+CCT.

Harmonogramy i automatyczne sterowanie światłem

System BleBox umożliwia tworzenie harmonogramów działania. Zadania mogą być wykonywane automatycznie o określonej godzinie, a przy prawidłowo skonfigurowanej lokalizacji również względem wschodu lub zachodu słońca. Pozwala to automatyzować pracę oświetlenia bez konieczności każdorazowego uruchamiania go ręcznie.

Sterowanie głosowe Google Home i Amazon Alexa

wLightBoxS v2 może współpracować z Google Home oraz Amazon Alexa. Pozwala to uzupełnić sterowanie z aplikacji i przycisku ściennego o kompatybilne funkcje sterowania głosowego.

Parametry techniczne

• Producent: BleBox
• Model: wLightBoxS v2
• Rodzaj urządzenia: sterownik / ściemniacz LED Wi-Fi
• Obsługiwany typ oświetlenia: MONO
• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: poniżej 1
• Liczba wyjść: 1
• Typ wyjścia: open-drain, PWM, sterowanie masą
• Maksymalny prąd wyjściowy [A]: 5
• Maksymalna moc przy 12 V [W]: 60
• Maksymalna moc przy 24 V [W]: 120
• Liczba wejść: 1
• Typ wejścia: niskonapięciowe, logiczne, przyciskowe, zwierane do GND
• Obsługiwany przycisk: monostabilny (dzwonkowy), bez podświetlenia
• Standard komunikacji: μWiFi, kompatybilny z Wi-Fi 802.11g
• Częstotliwość transmisji: 2,4 GHz
• Transmisja: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP20
• Temperatura pracy [°C]: od -20 do +50
• Wymiary [mm]: 35 × 24 × 19
• Zabezpieczenia: przed odwrotną polaryzacją, ESD
• API: otwarte

Montaż wLightBoxS v2

Kompaktowe wymiary sterownika pozwalają na zabudowę w instalacji oświetleniowej, m.in. w odpowiedniej puszce elektroinstalacyjnej lub obudowie urządzenia. Miejsce montażu należy dobrać z uwzględnieniem stopnia ochrony IP20 oraz zapewnić warunki umożliwiające prawidłową komunikację Wi-Fi.

Jeżeli wykorzystywane jest lokalne sterowanie ścienne, należy zastosować niepodświetlany przycisk monostabilny. Podłączenie urządzenia należy wykonać zgodnie z instrukcją producenta dla wersji wLightBoxS v2.

Zastosowanie

BleBox wLightBoxS v2 jest przeznaczony do sterowania jasnością jednokolorowych taśm LED i innych kompatybilnych odbiorników niskonapięciowych 12–24 V DC. Łączy sterowanie ze smartfona z możliwością tradycyjnej obsługi przyciskiem ściennym, dzięki czemu oba sposoby sterowania mogą funkcjonować w jednej instalacji.

Przed montażem należy sprawdzić napięcie zasilacza i odbiornika oraz całkowity pobór prądu. Maksymalny prąd wyjściowy wynosi 5 A, czyli do 60 W przy 12 V i do 120 W przy 24 V.
