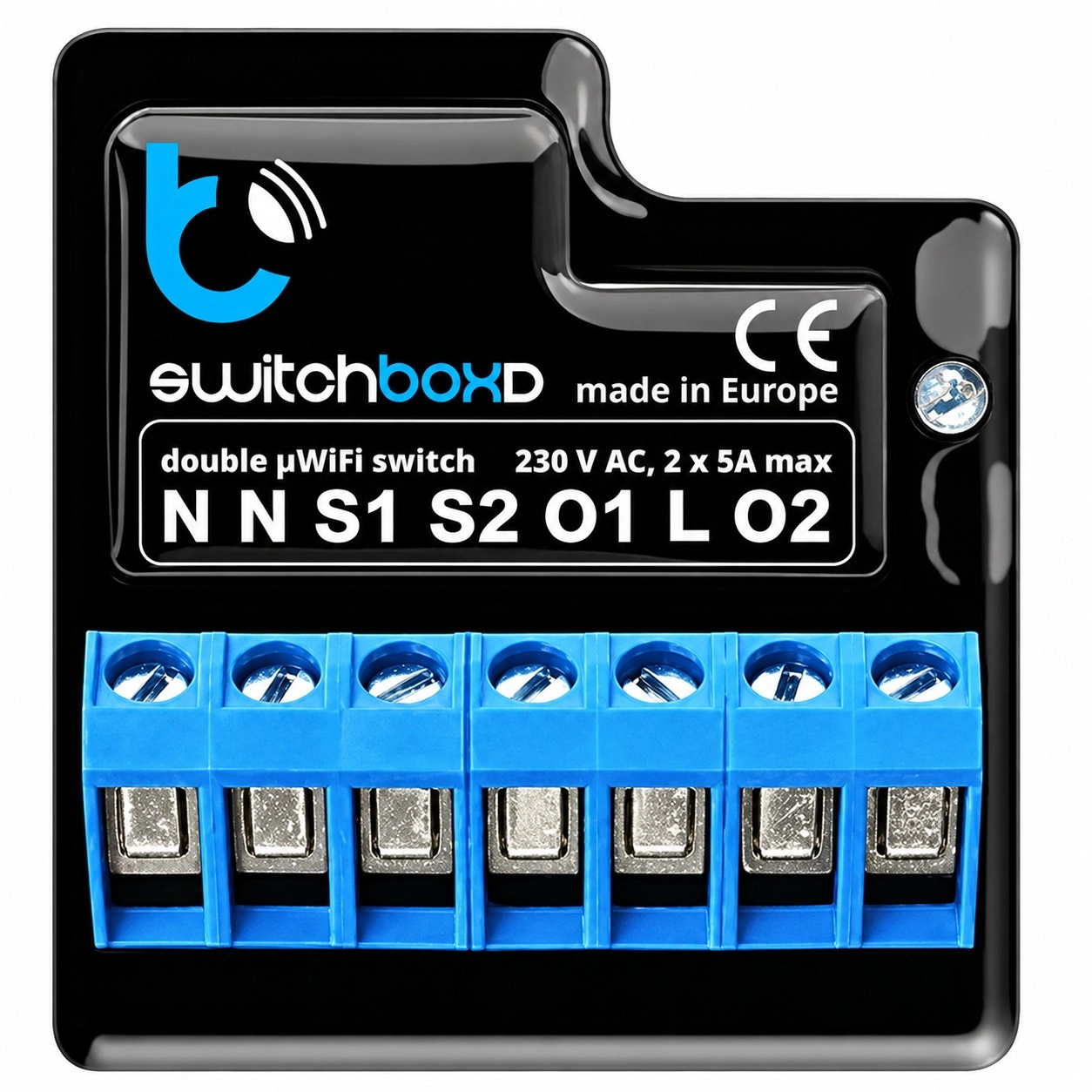

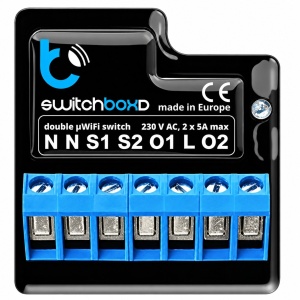

Podwójny sterownik WiFi switchBoxD 230V 2×5A BleBox

switchBoxD BleBox to podwójny sterownik WiFi 230 V przeznaczony do niezależnego włączania i wyłączania dwóch podłączonych odbiorników. Ma dwa wyjścia, każde o maksymalnym obciążeniu 5 A, oraz dwa konfigurowalne wejścia umożliwiające podłączenie lokalnych przycisków lub łączników ściennych.

Sterowanie odbywa się za pomocą aplikacji wBox, przez lokalną sieć WiFi lub zdalnie przez Internet po włączeniu zdalnego dostępu. switchBoxD umożliwia również pracę według harmonogramu, w tym wykonywanie zadań o określonej godzinie oraz względem lokalnego wschodu i zachodu słońca.

Najważniejsze możliwości switchBoxD

• Dwa niezależne wyjścia: możliwość sterowania dwoma odbiornikami 230 V z jednego modułu.
• Obciążenie 2 × 5 A: maksymalne obciążenie określone przez producenta osobno dla każdego wyjścia.
• Moc do 2 × 1150 VA: dla obciążenia rezystancyjnego producent podaje 1150 W na wyjście.
• Sterowanie przez WiFi: obsługa z aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet.
• Dwa wejścia: możliwość podłączenia lokalnych elementów sterujących dla dwóch kanałów.
• Przyciski monostabilne i bistabilne: obsługa przycisków dzwonkowych oraz tradycyjnych i krzyżowych, bez podświetlenia.
• Konfigurowalne akcje: możliwość określenia sposobu reakcji wejść na użycie przycisku.
• Stan po restarcie: zachowanie każdego wyjścia po ponownym uruchomieniu można skonfigurować niezależnie.
• Harmonogram: automatyczne wykonywanie zadań o określonych godzinach lub względem wschodu i zachodu słońca po ustawieniu lokalizacji.
• Sterowanie głosowe: producent deklaruje możliwość współpracy z Amazon Alexa i Google Home.

Dwa urządzenia sterowane z jednego modułu

switchBoxD ma dwa wyjścia, dzięki czemu jeden sterownik może niezależnie włączać i wyłączać dwa podłączone odbiorniki. Każdy kanał ma maksymalne obciążenie 5 A.

Producent określa maksymalną moc jako 2 × 1150 VA, przy czym dla obciążenia rezystancyjnego, np. grzałki, podaje 2 × 1150 W. Przed podłączeniem należy sprawdzić parametry i charakter elektryczny sterowanego odbiornika.

Sterowanie przez WiFi i aplikację wBox

switchBoxD wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Może działać w połączeniu bezpośrednim jako Access Point lub zostać podłączony do standardowego routera WiFi.

Po podłączeniu do domowej sieci i włączeniu zdalnego dostępu możliwe jest sterowanie urządzeniami przez Internet z aplikacji wBox.

Dwa wejścia do sterowania lokalnego

Sterownik ma dwa logiczne, konfigurowalne wejścia przyciskowe S1 i S2 zwierane do przewodu neutralnego N. Pozwalają one zachować tradycyjne sterowanie ścienne niezależnie od obsługi za pomocą aplikacji.

switchBoxD współpracuje z przyciskami monostabilnymi, tzw. dzwonkowymi, oraz łącznikami bistabilnymi, w tym tradycyjnymi i krzyżowymi. Zgodnie z dokumentacją powinny to być elementy bez podświetlenia.

Konfigurowalne działanie przycisków

Sposób działania wejść można dopasować w ustawieniach urządzenia. Producent przewiduje możliwość skonfigurowania do 5 akcji dla jednego przycisku i przypisania odpowiedniej reakcji do wybranego wyzwalacza.

Pozwala to między innymi skonfigurować przycisk monostabilny tak, aby kolejne krótkie naciśnięcia naprzemiennie włączały i wyłączały wybrane obciążenie.

Niezależny stan wyjść po restarcie

Dla każdego z dwóch wyjść można niezależnie określić zachowanie po ponownym uruchomieniu sterownika, np. po przerwie w zasilaniu. Wyjście może zostać włączone, wyłączone, przywrócić stan sprzed restartu albo przyjąć stan przeciwny.

Harmonogram pracy

switchBoxD umożliwia automatyczne wykonywanie zadań według harmonogramu. Można wybrać dni oraz konkretną godzinę wykonania zadania.

Po ustawieniu lokalizacji sterownika harmonogram może również działać względem lokalnego wschodu i zachodu słońca. Czas urządzenia może być synchronizowany przez sieć po połączeniu z Internetem.

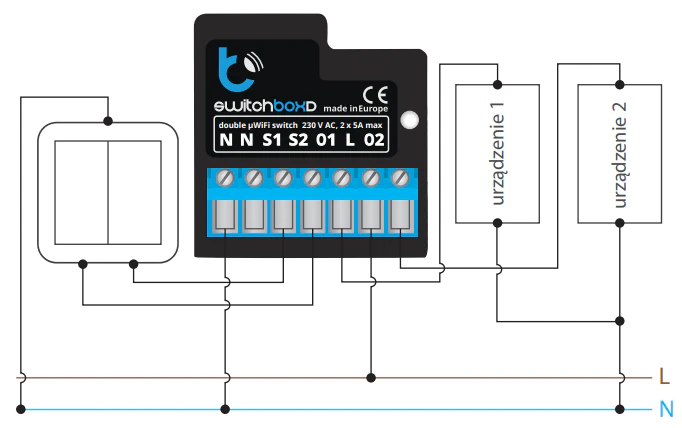

Schemat podłączenia switchBoxD

Oryginalny schemat BleBox przedstawia podłączenie switchBoxD do zasilania 230 V AC, dwóch niezależnych odbiorników oraz opcjonalnego podwójnego elementu sterującego.

JI]

Ważne: urządzenie pracuje z napięciem 230 V AC. Montaż należy wykonywać przy odłączonym napięciu i zgodnie ze schematem producenta. Nie należy przekraczać dopuszczalnego obciążenia wyjść.

Konstrukcja i montaż

switchBoxD ma wymiary 39 × 42 × 24 mm i stopień ochrony IP20. Producent przewiduje montaż w puszce podtynkowej lub wewnątrz obudowy sterowanego urządzenia, w miejscu zabezpieczonym przed niekorzystnymi warunkami środowiskowymi i dostępem osób trzecich.

Obudowa jest wykonana z bezhalogenowej kompozycji poliuretanowej, określonej przez producenta jako samogasnąca dla klasy termicznej B (130°C).

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Liczba wyjść: 2
• Typ wyjść: faza na wyjściu
• Maksymalne obciążenie: 2 × 5 A
• Maksymalna moc: 2 × 1150 VA
• Moc dla obciążenia rezystancyjnego: 2 × 1150 W
• Liczba wejść: 2
• Typ wejść: logiczne, przyciskowe, zwierane do N, konfigurowalne
• Napięcie wejść [V AC]: 230
• Obsługiwane przyciski: monostabilne i bistabilne, bez podświetlenia
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Stopień ochrony: IP20
• Wymiary [mm]: 39 × 42 × 24

Zastosowanie

switchBoxD BleBox sprawdzi się w instalacjach, w których z jednego modułu mają być niezależnie sterowane dwa kompatybilne odbiorniki 230 V. Obsługa może odbywać się z aplikacji wBox, przez Internet oraz lokalnie z przycisków lub łączników ściennych.

Przed podłączeniem należy sprawdzić parametry elektryczne obu odbiorników. Wartość 1150 W na kanał producent odnosi wprost do obciążenia rezystancyjnego, dlatego nie należy automatycznie przyjmować tej samej dopuszczalnej mocy dla każdego rodzaju urządzenia.
