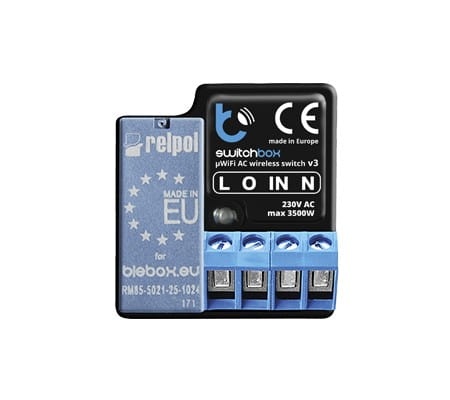

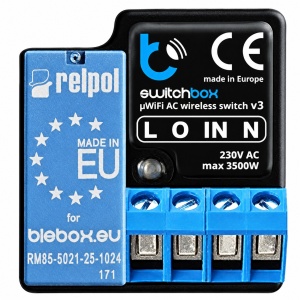

Sterownik WiFi switchBox 230V 16A z pomiarem energii BleBox

switchBox BleBox to sterownik WiFi 230 V z jednym wyjściem przekaźnikowym, przeznaczony do zdalnego włączania i wyłączania podłączonego urządzenia oraz pomiaru zużycia energii. Maksymalne obciążenie wynosi 16 A, a dla obciążenia rezystancyjnego AC1 producent podaje maksymalnie 3680 W przy 230 V AC.

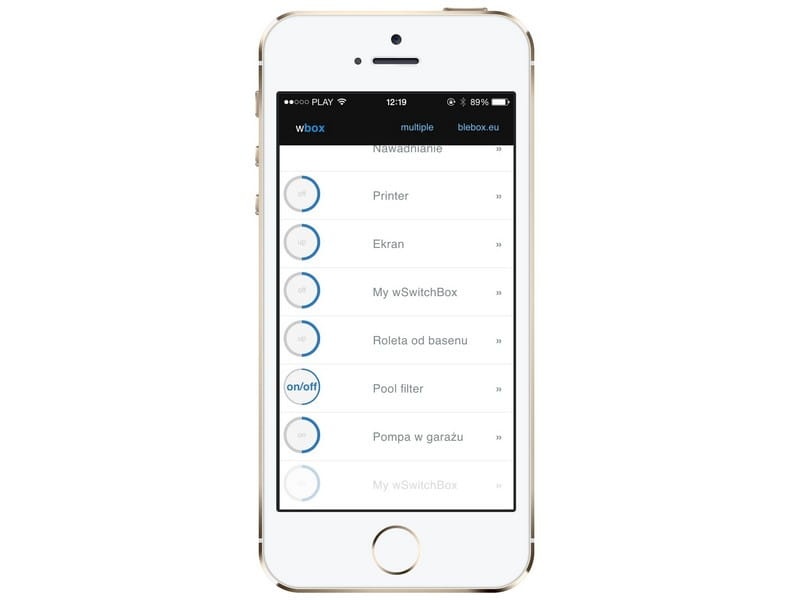

Sterowanie może odbywać się z aplikacji wBox, przez Internet oraz za pomocą podłączonego przycisku lub łącznika ściennego. switchBox mierzy aktualną moc odbiornika, zlicza zużycie energii, umożliwia obliczanie jej kosztu i zapisuje historię pomiarów online. Dostępne są również harmonogramy, timer, powiadomienia oraz akcje pozwalające sterować innymi kompatybilnymi urządzeniami BleBox.

Najważniejsze możliwości switchBox

• Sterowanie urządzeniem 230 V: jedno wyjście przekaźnikowe umożliwia włączanie i wyłączanie podłączonego odbiornika.
• Obciążenie do 16 A: dla obciążenia rezystancyjnego AC1 producent podaje maksymalnie 3680 W przy 230 V AC.
• Pomiar zużycia energii: bieżący odczyt mocy, suma zużycia za wybrany okres oraz automatyczne obliczanie kosztu energii.
• Historia pomiarów: dane historyczne są dostępne online z rozdzielczością 5 minut i mogą zostać wyeksportowane do dalszej analizy.
• Sterowanie przez WiFi: obsługa z aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet.
• Sterowanie lokalne: możliwość współpracy z przyciskiem monostabilnym lub łącznikiem bistabilnym bez podświetlenia.
• Timer: funkcja „Włącz na czas” pozwala automatycznie wyłączyć odbiornik po ustawionym czasie.
• Harmonogram: automatyczne wykonywanie zadań o określonej godzinie lub względem wschodu i zachodu słońca po ustawieniu lokalizacji.
• Akcje: możliwość konfiguracji reakcji na różne sposoby użycia wejścia oraz sterowania innymi urządzeniami BleBox przez sieć WiFi.
• Powiadomienia: możliwość skonfigurowania powiadomień systemowych w aplikacji wBox.
• Otwarte API: możliwość integracji z innymi systemami.

Sterowanie urządzeniami 230 V przez WiFi

switchBox ma jedno wyjście przekaźnikowe i pozwala zdalnie włączać oraz wyłączać podłączone urządzenie. Sterowanie odbywa się za pomocą aplikacji wBox, a po podłączeniu modułu do sieci WiFi z dostępem do Internetu możliwa jest również obsługa spoza sieci lokalnej.

Sterownik wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Komunikacja jest dwukierunkowa i szyfrowana.

Pomiar mocy i zużycia energii

switchBox umożliwia monitorowanie parametrów podłączonego odbiornika. Zakres pomiarowy wynosi 0–3680 W, a rozdzielczość pomiaru 1 W. Na ekranie sterowania można sprawdzić aktualną moc oraz zużycie energii w wybranym okresie.

Po wprowadzeniu kosztu 1 kWh sterownik automatycznie oblicza koszt zużytej energii. Funkcję pomiarową można włączyć lub wyłączyć w ustawieniach urządzenia.

Historia zużycia energii i eksport danych

Historyczne dane pomiarowe są dostępne online z rozdzielczością 5 minut. Można je przeglądać w formie wykresu oraz eksportować w celu dalszej analizy.

Historia pomiarów jest przechowywana na serwerze BleBox i jest dostępna, gdy funkcja zdalnego dostępu jest włączona.

Sterowanie z przycisku lub łącznika ściennego

switchBox ma jedno konfigurowalne wejście logiczne zwierane do przewodu neutralnego N. Producent przewiduje współpracę zarówno z przyciskami monostabilnymi, tzw. dzwonkowymi, jak i łącznikami bistabilnymi, w tym tradycyjnymi i krzyżowymi. Stosowane przyciski i łączniki powinny być bez podświetlenia.

Sposób reakcji wejścia można skonfigurować za pomocą akcji. Pozwala to dopasować działanie sterownika do rodzaju zastosowanego elementu sterującego.

Timer i stan po ponownym uruchomieniu

Funkcja „Włącz na czas” pozwala uruchomić podłączony odbiornik na określony czas, po którego upływie zostanie on automatycznie wyłączony.

Można również określić zachowanie wyjścia po ponownym uruchomieniu sterownika, np. po przerwie w dostawie energii. Dostępne ustawienia pozwalają włączyć lub wyłączyć obciążenie, przywrócić poprzedni stan albo ustawić stan przeciwny.

Harmonogram pracy

switchBox może automatycznie sterować odbiornikiem według harmonogramu. Dla poszczególnych wpisów można wybrać dni i godzinę wykonania zadania.

Po prawidłowym skonfigurowaniu lokalizacji urządzenia dostępne są również zadania wykonywane względem lokalnego wschodu lub zachodu słońca.

Akcje i sterowanie innymi urządzeniami BleBox

Funkcja akcji pozwala określić reakcję na zdarzenia takie jak krótkie lub długie naciśnięcie oraz zmiana stanu wejścia. Akcja może sterować fizycznym wyjściem switchBox lub wysłać polecenie do innego kompatybilnego urządzenia BleBox w sieci.

Dzięki otwartemu API możliwe jest również wykorzystanie switchBox w bardziej rozbudowanych instalacjach i integracjach.

Powiadomienia w aplikacji wBox

Dla wybranych zdarzeń można skonfigurować powiadomienia systemowe wyświetlane na telefonie z aplikacją wBox. Funkcja wymaga stabilnego dostępu sterownika do Internetu oraz aktywnego zdalnego dostępu.

Schemat podłączenia switchBox

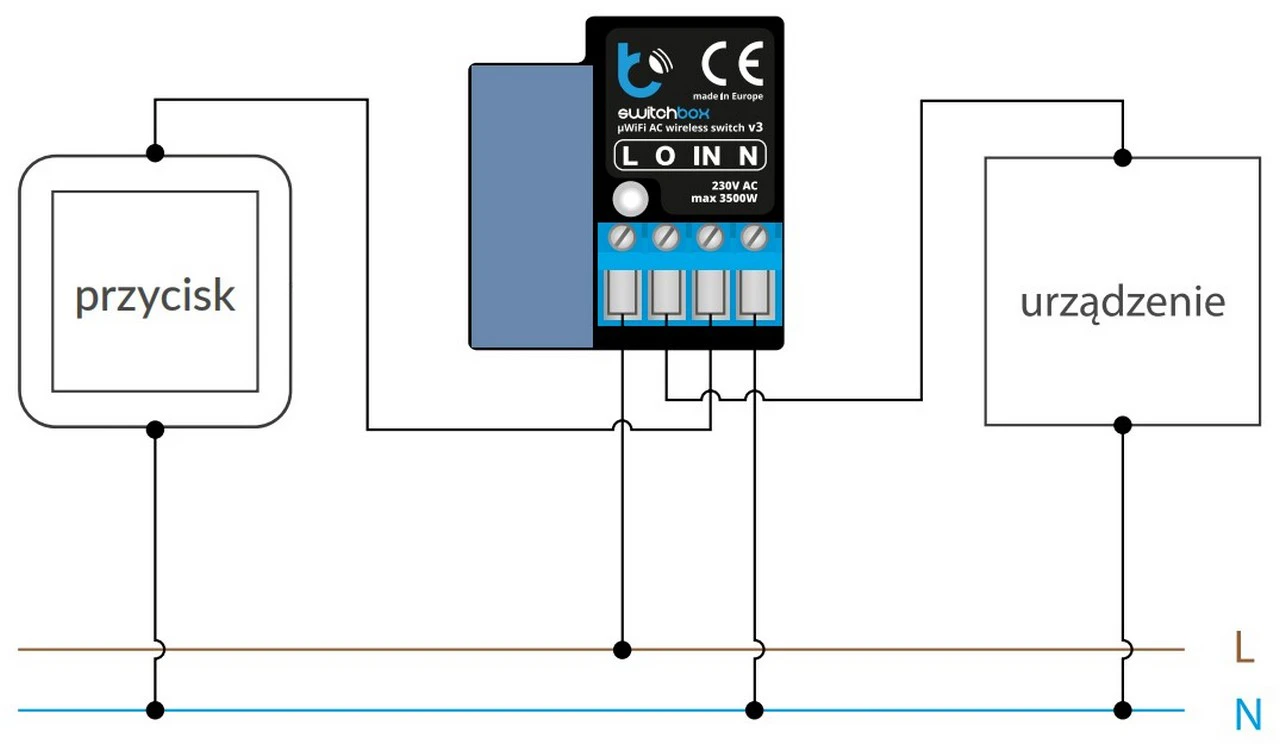

Oryginalny schemat BleBox przedstawia podłączenie zasilania 230 V AC, sterowanego urządzenia oraz opcjonalnego przycisku lub łącznika ściennego. Jeżeli sterowanie ma odbywać się wyłącznie z aplikacji, podłączenie lokalnego elementu sterującego nie jest wymagane.

Ważne: urządzenie pracuje z napięciem 230 V AC. Montaż należy wykonywać przy odłączonym napięciu, zgodnie ze schematem producenta. Obwód zasilający powinien być zabezpieczony nadprądowo.

Konstrukcja i montaż

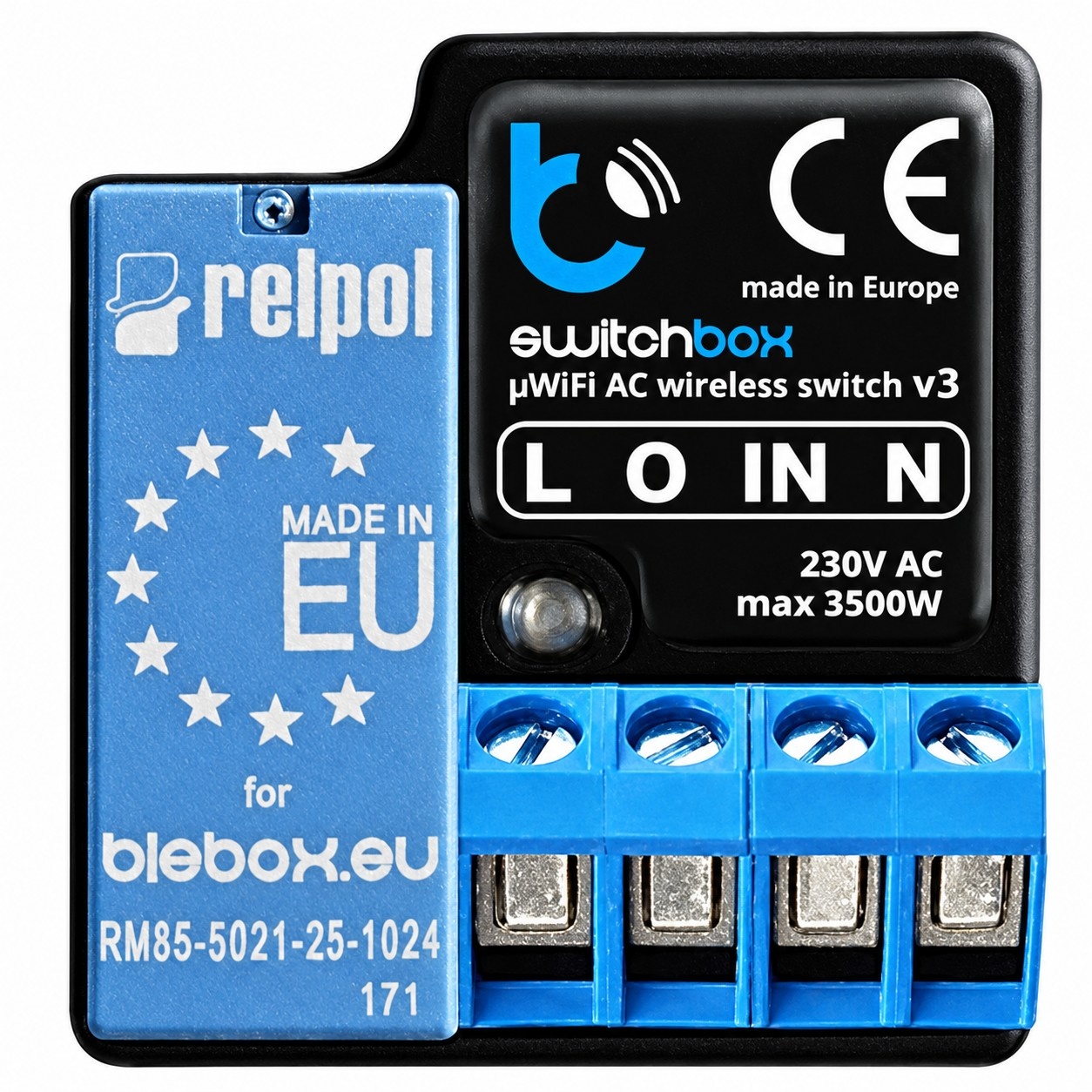

switchBox ma wymiary 36 × 38 × 25 mm i stopień ochrony IP20. Producent przewiduje montaż w pogłębianej lub podwójnej puszce podtynkowej albo wewnątrz obudowy sterowanego odbiornika, np. lampy lub grzejnika.

Obudowa jest wykonana z bezhalogenowej kompozycji poliuretanowej, określonej przez producenta jako samogasnąca dla klasy termicznej B (130°C).

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Maksymalne obciążenie [A]: 16
• Maksymalna moc AC1: 3680 W przy 230 V AC, obciążenie rezystancyjne, współczynnik mocy 0,95
• Maksymalna moc AC3: ok. 0,75 kW przy 240 V AC, silnik
• Zakres pomiarowy [W]: 0–3680
• Rozdzielczość pomiaru [W]: 1
• Tryb pomiaru: bieżący odczyt, suma za okres, automatyczne obliczanie kosztu energii
• Historia pomiaru: dostępna online, rozdzielczość 5 min
• Liczba wejść: 1
• Typ wejścia: logiczne, przyciskowe, zwierane do N, konfigurowalne
• Liczba wyjść: 1
• Typ wyjścia: przekaźnikowe
• Obsługiwane przyciski: monostabilne i bistabilne, bez podświetlenia
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP20
• Wymiary [mm]: 36 × 38 × 25
• Temperatura pracy [°C]: -20 do +50
• Sposób montażu: puszka podtynkowa pogłębiana lub podwójna, obudowa odbiornika
• API: otwarte

Zastosowanie

switchBox BleBox służy do włączania i wyłączania kompatybilnych odbiorników 230 V oraz monitorowania pobieranej przez nie energii. Może pracować między innymi w instalacjach, w których potrzebne jest sterowanie urządzeniem z aplikacji, lokalnego przycisku, harmonogramu lub timera.

Przed podłączeniem należy sprawdzić charakter i parametry elektryczne odbiornika. Dopuszczalna moc zależy od rodzaju obciążenia – producent podaje 3680 W dla AC1 oraz około 0,75 kW dla silnika w kategorii AC3.
