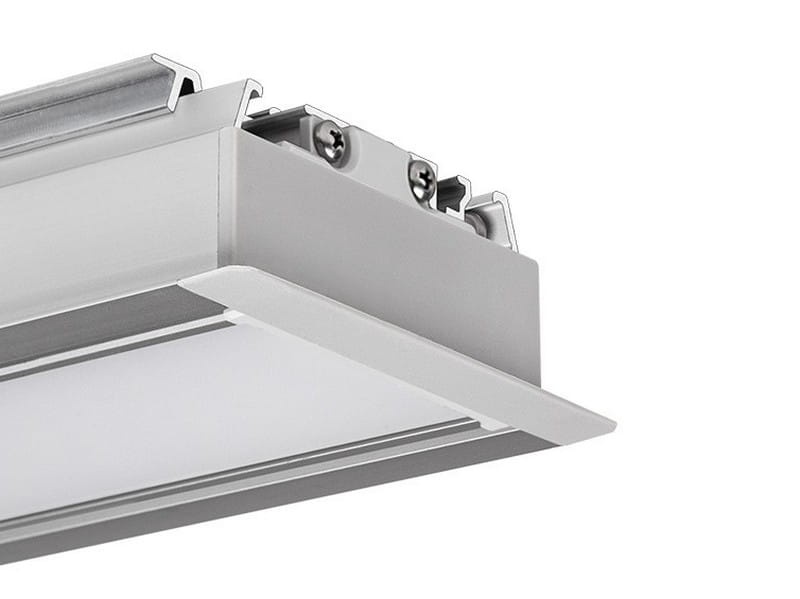

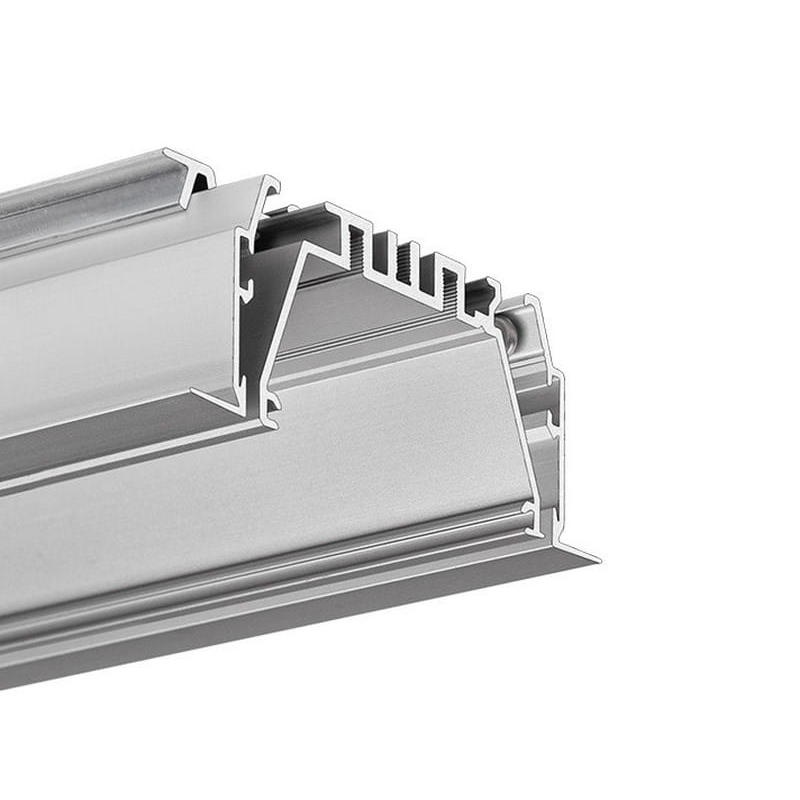

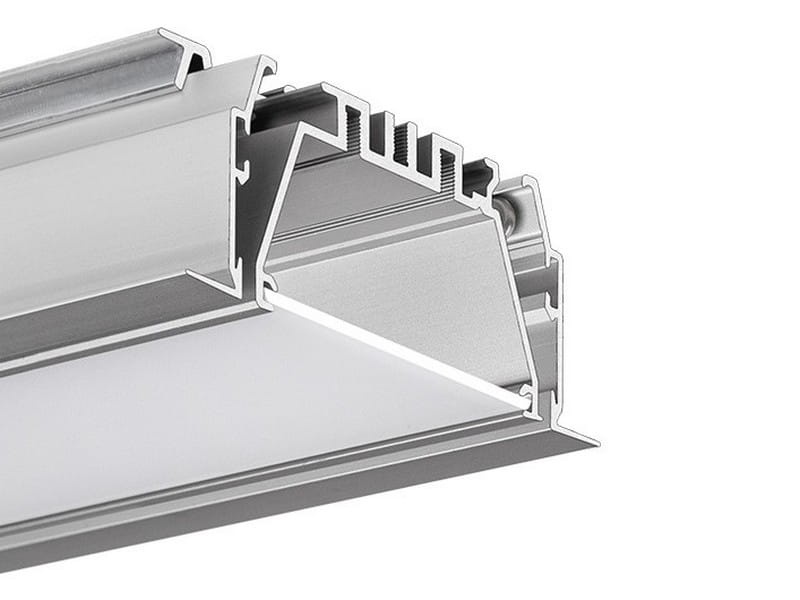

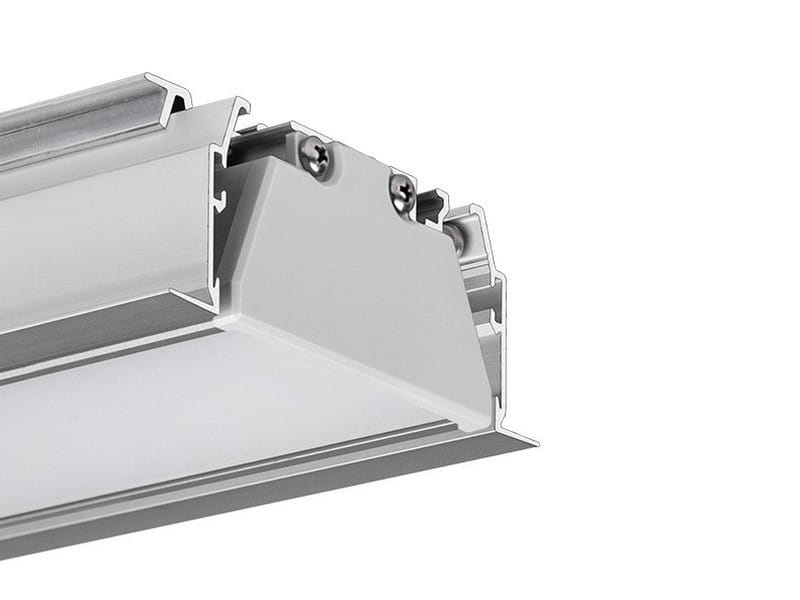

MOD-KOL-50 to system składający się z dwóch profili RAM-KOL-50 + OMODO-50.
Cechy produktu:
- Ażurowa konstrukcja kanału montażowego i jego przestawne elementy (mostki) umożliwiają umieszczanie zasilaczy i innych urządzeń elektronicznych w dowolnym odcinku oprawy LED, eliminując potrzebę stosowania nieestetycznych rewizji w sufitach
- Profil maskuje krawędzie szczeliny montażowej w płycie gipsowo-kartonowej (brak konieczności gipsowania i malowania powierzchni po montażu)
- Wielokrotny montaż i demontaż oprawy nie niszczy sufitu
- Możliwość uzyskania oprawy LED o niskim współczynniku olśnienia UGR poniżej 19 (przy zastosowaniu osłony pryzmatycznej JUN-50)
- Montaż „od dołu” daje możliwość projektowania opraw w suficie „od ściany do ściany”
- Możliwość stosowania taśm LED lub modułów prądowych LED
- Możliwość łączenia liniowo i w wielokąty dzięki łącznikom ZM
- Pewne, bezpieczne zamocowanie, odporne na drgania i wibracje
Przeznaczenie produktu:
- do budowy profesjonalnych opraw z osłoną zlicowaną z płaszczyzną sufitu lub ściany,

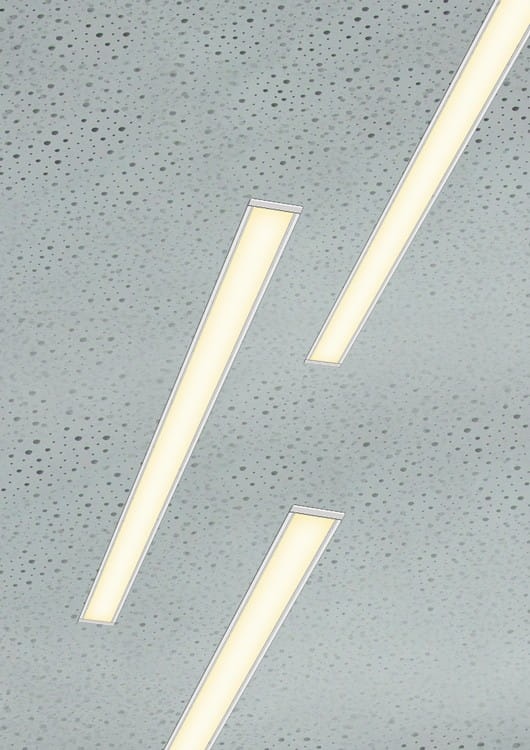

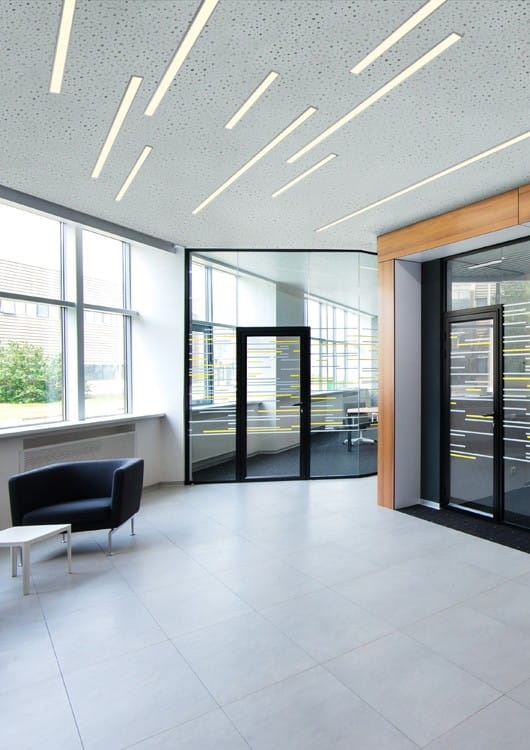

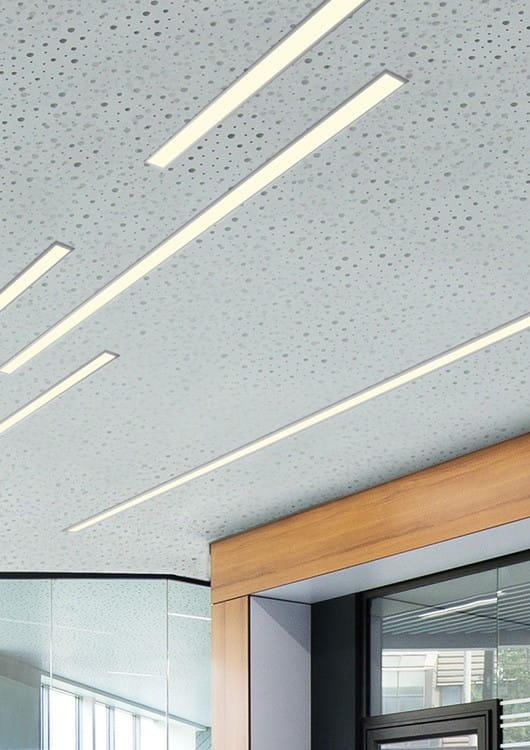

- do tworzenia sufitowych, wbudowanych opraw LED, umożliwiających systemowy montaż i serwis,
- do tworzenia precyzyjnych kanałów montażowych w płytach kartonowo-gipsowych dla opraw LED (RAM-KOL-50),
- do budowania opraw LED z możliwością uzyskania współczynnika olśnienia UGR ≤ 19.
Montaż:
- osadzenie „kanału montażowego” (RAM-KOL-50) w powierzchni sufitu z karton-gipsu za pośrednictwem sprężyn montażowych RAM-1,
- montaż „rdzenia” oprawy (OMODO-50) w „kanał montażowy” (RAM-KOL-50) za pomocą zaczepów blokowanych wkrętami.
Dodatkowe informacje:
- Oprawy MOD-KOL-50 są przeznaczone dla 3 taśm LED (10 mm szer.) lub 4 taśm (8 mm szer.) lub jednego modułu prądowego LED do 24 mm szerokości.
- Oprawa opracowana jest tak, że „rdzeń” oprawy (profil z taśmami LED, zasilaczem, przewodami i zaślepkami) w całości można przygotować wcześniej, w warunkach fabrycznych.
- W miejscu przeznaczenia montaż ogranicza się do wpięcia gotowego (uzbrojonego) „rdzenia” (OMODO-50) we wcześniej zamontowany kanał montażowy (RAM-KOL-50).
- Na każdy 1 m oprawy należy stosować dwa wkręty blokujące. Przy oprawach krótszych niż 1 m, nie mniej niż 2 wkręty.

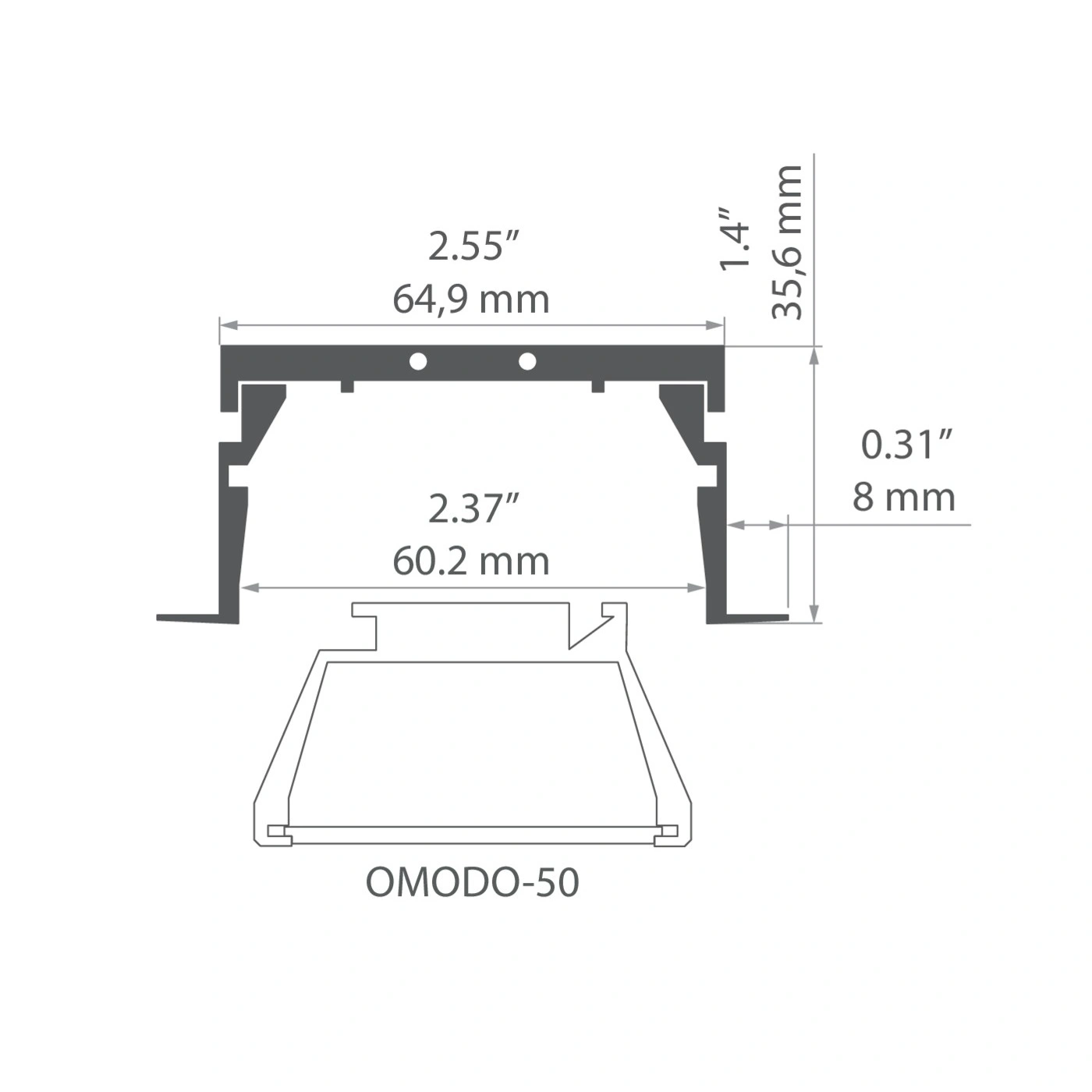

- Szerokość szczeliny w płycie kartonowo- gipsowej dla RAM-KOL-50: od 66 mm do 71 mm
- Do opraw MOD-KOL-50 przewidziane są m. in. osłony:
- JUN-50 pryzmatyczna materiał: PMMA, długość: 1,5 m , osłona odporna na UV, możliwość uzyskania współczynnika olśnienia UGR ≤ 19
- POL-50 mleczna, materiał: PC, długości: 1 m, 2 m, 3 m, osłona odporna na UV - Szczeliny pomiędzy krawędziami kanału montażowego a „rdzeniem” oprawy można wykańczać dedykowanym do tego celu sznurem silikonowym.
Pliki do pobrania:
Dane techniczne
Sposób montażu | do wbudowania |
Wykończenie | Srebrny anodowany |
