Bezdotykowy włącznik i ściemniacz LED OPTO 12/24V

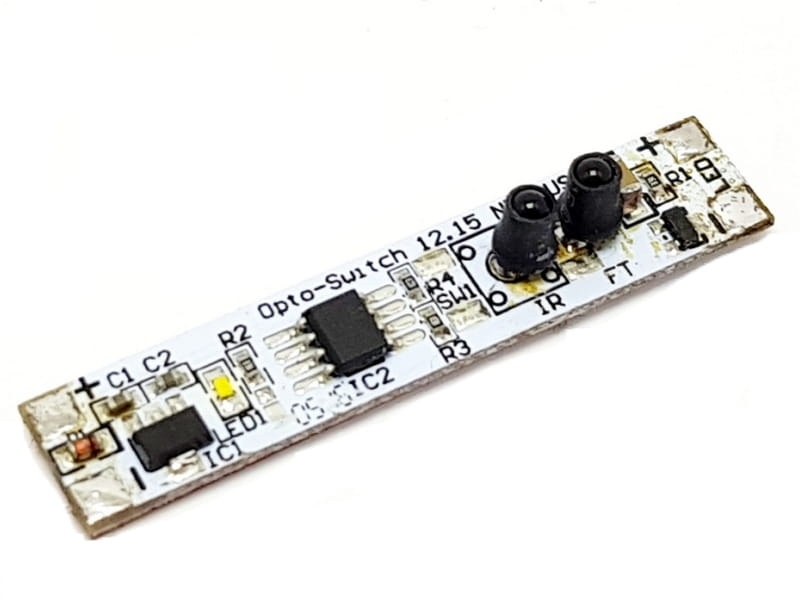

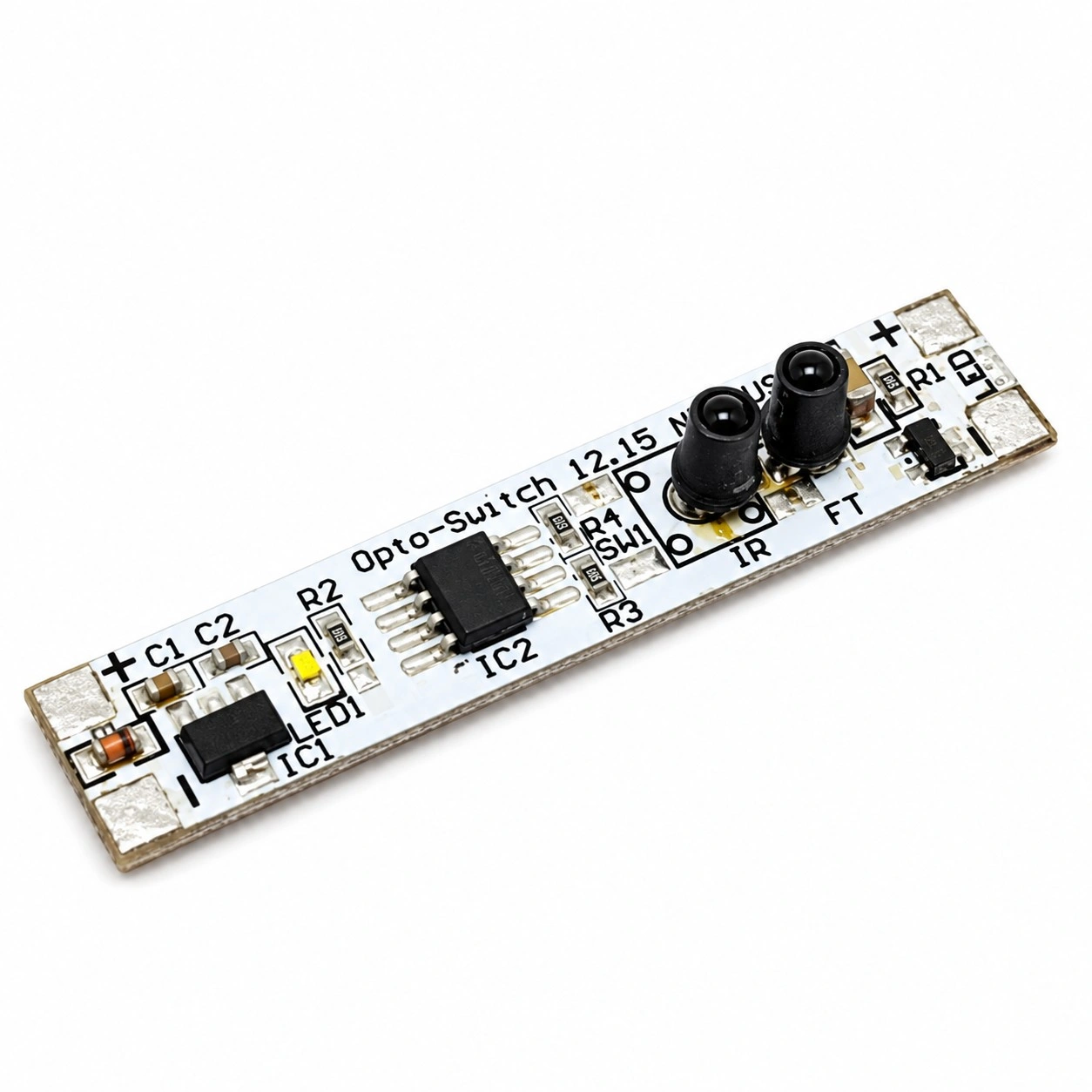

OPTO to miniaturowy bezdotykowy włącznik z funkcją ściemniania, przeznaczony do liniowych opraw LED wykonanych z profili aluminiowych. Moduł umożliwia włączanie, wyłączanie oraz regulację jasności jednokolorowego oświetlenia LED bez stosowania klasycznego przycisku.

OPTO współpracuje z instalacjami 12V i 24V DC. Maksymalne obciążenie prądowe wynosi 5A przy 12V oraz 3A przy 24V. Kompaktowa obudowa o wymiarach 50×10×7,5 mm została dostosowana do montażu w liniowych oprawach LED z kloszem wsuwanym w profil lub montowanym na „klik”.

Najważniejsze korzyści OPTO

• Sterowanie bezdotykowe – obsługa oświetlenia bez klasycznego przycisku mechanicznego.
• Włączanie i wyłączanie światła – podstawowa obsługa taśmy lub listwy LED z poziomu czujnika.
• Funkcja ściemniania – możliwość regulacji jasności podłączonego oświetlenia LED.
• Zasilanie 12/24 V DC – współpraca z popularnymi niskonapięciowymi instalacjami LED.
• 5 A przy 12 V i 3 A przy 24 V – obciążenie należy dobrać do napięcia zastosowanej instalacji.
• Kompaktowa konstrukcja – wymiary 50 × 10 × 7,5 mm ułatwiają zabudowę w liniowej oprawie LED.
• Do profili z różnymi typami kloszy – możliwość zastosowania w oprawach z kloszem wsuwanym oraz montowanym na „klik”.

Bezdotykowy włącznik do profilu LED

OPTO został przeznaczony do zabudowy w liniowych oprawach wykorzystujących profile aluminiowe LED. Niewielkie wymiary modułu pozwalają zintegrować sterowanie z oprawą bez konieczności montowania na jej obudowie osobnego mechanicznego wyłącznika.

Sterownik może być stosowany w profilach wyposażonych w klosz wsuwany w profil oraz w konstrukcjach wykorzystujących przesłonę montowaną na „klik”.

Włączanie, wyłączanie i regulacja jasności

OPTO łączy w jednym module funkcję bezdotykowego włącznika oraz ściemniacza. Pozwala sterować stanem oświetlenia oraz regulować jego jasność bez fizycznego naciskania przycisku.

Rozwiązanie jest przeznaczone do taśm i listew LED pracujących w instalacji niskonapięciowej 12V lub 24V DC i umieszczonych w kompatybilnej oprawie liniowej.

Obciążenie przy 12V i 24 V

Dopuszczalne obciążenie prądowe OPTO zależy od napięcia instalacji:

• 12V DC: maksymalnie 5 A
• 24V DC: maksymalnie 3 A

Przed podłączeniem należy sprawdzić całkowity pobór prądu zastosowanej taśmy lub listwy LED i nie przekraczać limitu właściwego dla napięcia instalacji. W szczególności warto pamiętać, że wartość 5A dotyczy wyłącznie pracy przy 12V.

Montaż w liniowej oprawie LED

Moduł jest przeznaczony do montażu w profilu aluminiowym razem z oświetleniem LED. Przy instalacji należy zachować zgodność napięcia pomiędzy zasilaczem, UL-OPTO oraz podłączoną taśmą lub listwą LED.

OPTO pracuje z napięciem stałym 12/24V DC i nie może być podłączany bezpośrednio do sieci 230V AC.

Co zrobić, gdy włącznik nie reaguje?

Jeżeli po uruchomieniu UL-OPTO nie reaguje prawidłowo na ruch, należy odłączyć zasilanie, odczekać około 30 sekund, a następnie ponownie włączyć zasilanie.

Jeżeli problem nadal występuje, należy również sprawdzić prawidłowość podłączenia oraz położenie modułu w oprawie.

Parametry techniczne

• Rodzaj urządzenia: bezdotykowy włącznik z funkcją ściemniania
• Przeznaczenie: liniowe oprawy LED
• Napięcie zasilania [V DC]: 12 / 24
• Maksymalny prąd przy 12 V [A]: 5
• Maksymalny prąd przy 24 V [A]: 3
• Funkcje: włączanie, wyłączanie, regulacja jasności
• Stopień ochrony: IP20
• Wymiary [mm]: 50 × 10 × 7,5

Zastosowanie

OPTO jest przeznaczony przede wszystkim do liniowych opraw LED, w których włącznik ma zostać zintegrowany z profilem aluminiowym. Pozwala połączyć bezdotykową obsługę z regulacją jasności bez stosowania dodatkowego zewnętrznego ściemniacza.

Może być wykorzystany w oprawach LED stosowanych m.in. w zabudowie meblowej, półkach, witrynach i innych realizacjach wykorzystujących profile aluminiowe oraz jednokolorowe taśmy lub listwy LED 12/24V DC.
