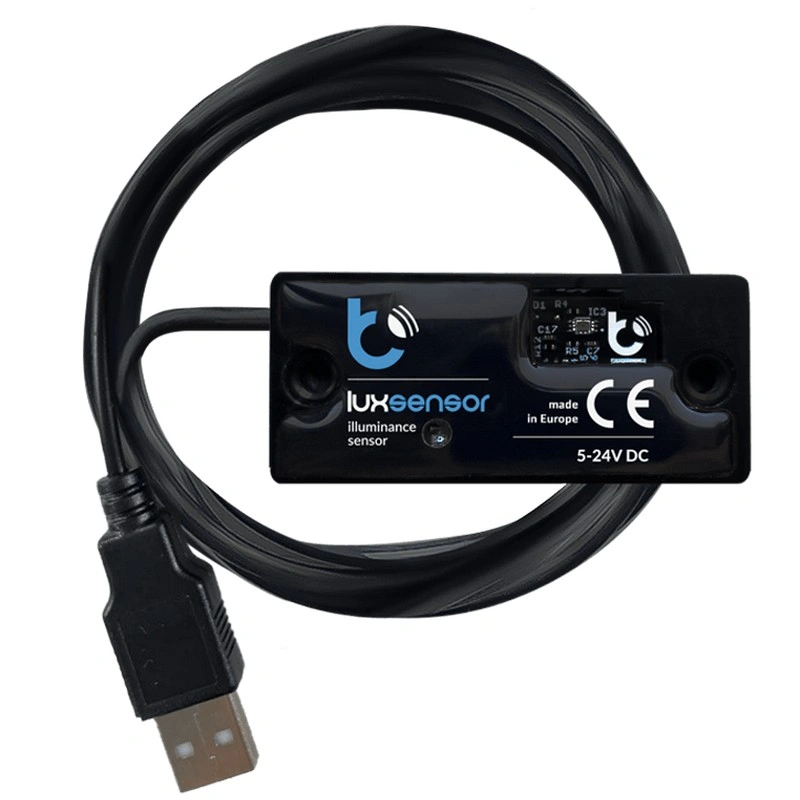

Czujnik natężenia oświetlenia WiFi luxSensor BleBox IP65

luxSensor BleBox to czujnik natężenia oświetlenia WiFi, który mierzy poziom światła w zakresie 0–50 000 lx. Umożliwia monitorowanie jasności w aplikacji wBox oraz automatyczne wyzwalanie poleceń dla kompatybilnych sterowników BleBox, na przykład włączanie oświetlenia po zmroku lub regulację położenia żaluzji przy intensywnym nasłonecznieniu.

Czujnik ma obudowę IP65, przewód zasilający o długości 2 m zakończony wtykiem USB-A i może pracować wewnątrz oraz na zewnątrz budynków. Obsługuje zasilanie 5–24 V DC, historię pomiarów, powiadomienia i do 30 akcji sterujących.

Najważniejsze możliwości luxSensor

• Pomiar natężenia oświetlenia: zakres 0–50 000 lx, umożliwiający obserwację zmian jasności od ciemności do silnego oświetlenia.
• Rozdzielczość 0,1 lx: w zakresie od 0 do 10 lx, przydatna do rozpoznawania niewielkich zmian jasności po zmroku.
• Do 30 akcji WiFi: wysyłanie poleceń do kompatybilnych sterowników BleBox na podstawie odczytów czujnika.
• Automatyka oświetlenia: włączanie i wyłączanie światła oraz regulacja jasności przy współpracy z odpowiednimi sterownikami.
• Sterowanie osłonami: możliwość zmiany położenia rolet, żaluzji i markiz w zależności od natężenia światła.
• Historia pomiarów: wykresy średniego i maksymalnego natężenia oświetlenia oraz eksport danych CSV i XLSX.
• Powiadomienia wBox: konfigurowalne komunikaty po przekroczeniu określonego progu jasności.
• Stopień ochrony IP65: możliwość montażu czujnika na zewnątrz budynku.
• Zasilanie USB-A lub 5–24 V DC: możliwość dopasowania sposobu zasilania do instalacji.
• Miniaturowa obudowa: wymiary 50 × 22 × 9 mm i montaż za pomocą taśmy lub wkrętów.

Pomiar natężenia światła od 0 do 50 000 lx

luxSensor mierzy natężenie oświetlenia wyrażone w luksach (lx). Rozdzielczość wynosi 0,1 lx w zakresie 0–10 lx oraz 1 lx w zakresie 10–50 000 lx. Deklarowana przez producenta wariacja pomiaru wynosi ±15%.

Odczyty pozwalają obserwować zmiany warunków oświetleniowych, takie jak zapadanie zmroku, zachmurzenie lub wzrost nasłonecznienia. Czujnik można wykorzystać zarówno w pomieszczeniach, jak i w instalacjach zewnętrznych.

Automatyczne sterowanie oświetleniem

luxSensor może przekazywać polecenia do sterowników BleBox odpowiedzialnych za oświetlenie. W połączeniu ze switchBox lub switchBox DIN pozwala automatycznie włączać i wyłączać światło na podstawie rzeczywistego natężenia oświetlenia.

Przy współpracy z kompatybilnymi ściemniaczami, takimi jak dimmerBox, dacBoxD DC lub wLightBox, może również wyzwalać zmianę jasności oświetlenia. Sposób działania zależy od konfiguracji akcji i możliwości sterownika odbiorczego.

Sterowanie roletami, żaluzjami i markizami

Po połączeniu z odpowiednim sterownikiem z rodziny shutterBox czujnik może uruchamiać akcje zmieniające położenie osłon okiennych w zależności od poziomu nasłonecznienia.

Może to służyć na przykład do ograniczania bezpośredniego światła wpadającego do pomieszczenia lub automatycznego otwierania osłon przy spadku jasności. luxSensor samodzielnie nie zasila ani nie steruje przewodowo silnikiem rolety.

Historia pomiarów i powiadomienia

W aplikacji wBox można przeglądać wykresy historyczne ze średnimi i maksymalnymi wartościami natężenia oświetlenia. Dane można eksportować do plików CSV lub XLSX w celu dalszej analizy.

Czujnik obsługuje również powiadomienia push na smartfon. Użytkownik może ustawić próg jasności wyzwalający ostrzeżenie lub skonfigurować cykliczne komunikaty o warunkach oświetleniowych.

Zasilanie USB-A lub 5–24 V DC

luxSensor ma przewód zasilający o długości 2 m zakończony wtykiem USB-A. Można go zasilać ze standardowego źródła USB 5 V.

Producent dopuszcza także zasilanie napięciem 5–24 V DC z zewnętrznego zasilacza po odpowiednim przygotowaniu przewodu. W takim przypadku należy zachować prawidłową polaryzację i postępować zgodnie z instrukcją urządzenia.

Obudowa IP65 i montaż

Czujnik ma obudowę o wymiarach 50 × 22 × 9 mm i stopniu ochrony IP65. Jest przeznaczony do montażu wewnętrznego lub zewnętrznego, w miejscu umożliwiającym pomiar natężenia światła.

Montaż można wykonać za pomocą dwustronnej taśmy montażowej albo dwóch wkrętów 3 × 15 mm w rozstawie 40 mm. Miejsce instalacji należy dobrać do warunków oświetleniowych, które mają być monitorowane.

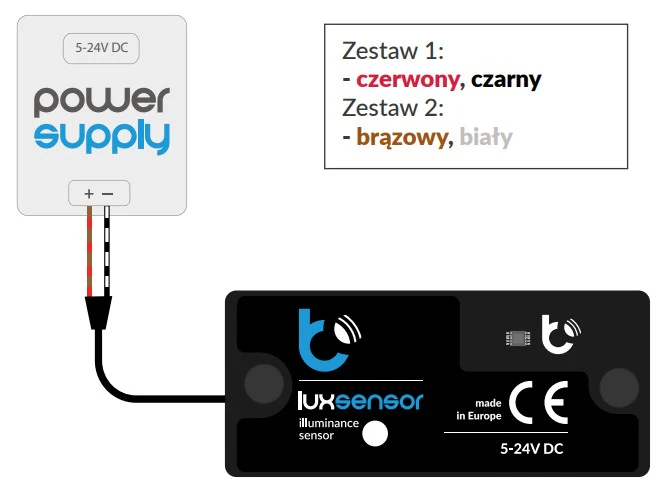

Schemat podłączenia luxSensor

Podstawowy sposób uruchomienia polega na podłączeniu przewodu USB-A do źródła zasilania 5 V. Alternatywnie można zastosować zewnętrzny zasilacz 5–24 V DC po przygotowaniu przewodu zgodnie z dokumentacją producenta.

Uwaga: luxSensor jest czujnikiem WiFi. Nie ma wyjścia przekaźnikowego do bezpośredniego przełączania oświetlenia. Polecenia sterujące przekazuje do kompatybilnych urządzeń BleBox przez sieć WiFi.

Parametry techniczne

• Napięcie zasilania [V DC]: 5–24
• Sposób zasilania: USB-A 5 V lub zewnętrzny zasilacz 5–24 V DC
• Zużycie energii [W]: <1
• Rodzaj pomiaru: natężenie oświetlenia
• Zakres pomiarowy [lx]: 0–50 000
• Rozdzielczość pomiaru [lx]: 0,1 w zakresie 0–10; 1 w zakresie 10–50 000
• Wariacja pomiaru [%]: ±15
• Liczba akcji sterujących: do 30
• Wymiary [mm]: 50 × 22 × 9
• Długość przewodu [m]: 2
• Stopień ochrony: IP65
• Materiał obudowy: termoutwardzalna żywica fotopolimerowa i przezroczysta żywica poliuretanowa
• Montaż: taśma dwustronna lub dwa wkręty 3 × 15 mm w rozstawie 40 mm
• Zabezpieczenia: zwarciowe i przed odwrotną polaryzacją
• Antena: zintegrowana
• Komunikacja: μWiFi, zgodna z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Temperatura pracy [°C]: -20 do +50
• API: otwarte

Zastosowanie

luxSensor BleBox jest przeznaczony do pomiaru natężenia oświetlenia oraz automatyzacji urządzeń zależnie od poziomu jasności. Może współpracować ze sterownikami oświetlenia, ściemniaczami i sterownikami osłon okiennych z systemu BleBox.

Zakres 0–50 000 lx, obudowa IP65, historia pomiarów i do 30 akcji sterujących umożliwiają wykorzystanie czujnika do monitorowania światła oraz sterowania instalacją na podstawie rzeczywistych warunków oświetleniowych.
