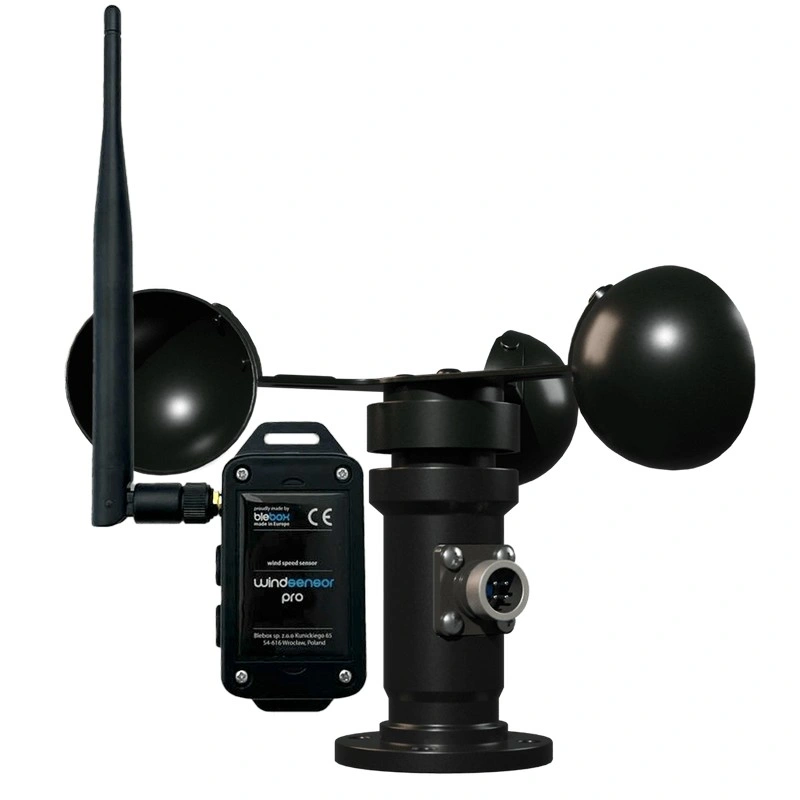

Czujnik prędkości wiatru WiFi windSensor PRO BleBox

windSensor PRO BleBox to czujnik prędkości wiatru WiFi z zewnętrznym anemometrem, przeznaczony do monitorowania warunków wiatrowych i automatyzacji urządzeń w systemie BleBox. Mierzy prędkość wiatru w zakresie 0,5–30 m/s i umożliwia odczyt wyników w aplikacji wBox.

Urządzenie pokazuje prędkość chwilową, maksymalną w porywach oraz średnią z ostatnich 10 minut. Pozwala ustawić powiadomienia o silnym wietrze i wyzwalać do 30 akcji sterujących, np. automatyczne zwijanie markizy lub zmianę położenia żaluzji przy współpracy z odpowiednim sterownikiem BleBox.

Najważniejsze możliwości windSensor PRO

• Pomiar prędkości wiatru: zakres od 0,5 do 30 m/s, czyli od 1,8 do 108 km/h.
• Trzy rodzaje odczytów: prędkość chwilowa, maksymalna w porywach i średnia z ostatnich 10 minut.
• Powiadomienia wBox: ostrzeżenia na smartfon po przekroczeniu skonfigurowanego progu prędkości wiatru.
• Do 30 akcji: bezprzewodowe wysyłanie poleceń do kompatybilnych urządzeń BleBox.
• Automatyzacja osłon: możliwość sterowania markizami, roletami, żaluzjami i oknami przez odpowiednie sterowniki.
• Historia pomiarów: wykresy średniej i maksymalnej prędkości wiatru.
• Eksport danych: możliwość pobrania historii pomiarów do dalszej analizy.
• Obudowa IP54: konstrukcja przystosowana do montażu zewnętrznego.
• Zewnętrzna antena WiFi: antena dookólna 5 dB ze złączem RP-SMA.
• Zasilanie 12–24 V DC: praca z odpowiednim zasilaczem niskonapięciowym.

Pomiar prędkości wiatru przez WiFi

windSensor PRO wykorzystuje zewnętrzny anemometr do pomiaru prędkości wiatru. W aplikacji wBox dostępne są trzy wartości: aktualna prędkość wiatru, maksymalna prędkość w porywach oraz średnia z ostatnich 10 minut.

Użytkownik może wybrać jednostkę wyświetlania: m/s, km/h lub węzły. Pozwala to dopasować sposób prezentacji wyników do własnych potrzeb.

Automatyczne sterowanie markizami, roletami i żaluzjami

Czujnik może wyzwalać polecenia sterujące po osiągnięciu określonej prędkości wiatru. Po połączeniu z kompatybilnym sterownikiem BleBox, np. z rodziny shutterBox, umożliwia automatyczne zwijanie markizy lub zmianę położenia rolety czy żaluzji.

W urządzeniu można skonfigurować do 30 akcji. Progi i sposób reakcji należy dobrać do wymagań producenta osłony, napędu oraz warunków montażowych.

Powiadomienia o silnym wietrze

W aplikacji wBox można skonfigurować ostrzeżenia wysyłane po przekroczeniu określonej wartości prędkości wiatru. Powiadomienie może być oparte na prędkości średniej lub maksymalnej w porywach.

Dzięki temu użytkownik może otrzymać informację o pogorszeniu warunków wiatrowych nawet wtedy, gdy nie przebywa w miejscu montażu czujnika.

Wykresy i historia pomiarów

Aplikacja wBox umożliwia przeglądanie wykresów średniej i maksymalnej prędkości wiatru. Historia pomiarów może obejmować okres do jednego roku, a dane można eksportować do plików CSV lub XLSX.

Funkcja ta pozwala analizować warunki wiatrowe w danej lokalizacji, na przykład podczas wstępnej oceny potencjału terenu pod niewielką instalację wiatrową. Nie zastępuje jednak specjalistycznych pomiarów wymaganych do projektowania elektrowni.

Obudowa IP54 i zewnętrzna antena WiFi

Moduł windSensor PRO ma stopień ochrony IP54 oraz obudowę zabezpieczoną kompozycją poliuretanową. Producent przewidział urządzenie do pracy w warunkach zewnętrznych, przy temperaturze sterownika od -20 do +50°C.

Zewnętrzna antena dookólna o zysku 5 dB jest podłączana przez złącze RP-SMA. Możliwość jej wymiany pozwala dobrać odpowiednią antenę do warunków łączności WiFi.

Montaż anemometru i modułu sterującego

Zestaw składa się z modułu sterującego WiFi oraz anemometru podłączanego do dedykowanego wejścia. Przewód łączący anemometr ze sterownikiem ma długość 2 m.

Anemometr montuje się za pomocą czterech śrub M5/M6, z otworami rozmieszczonymi na okręgu o średnicy 50 mm. Moduł sterujący można zamocować przez owalne otwory montażowe lub odpowiedni element samoprzylepny.

Miejsce montażu anemometru powinno umożliwiać swobodny przepływ powietrza. Należy unikać lokalizacji, w których przeszkody terenowe lub elementy budynku znacząco zakłócają pomiar.

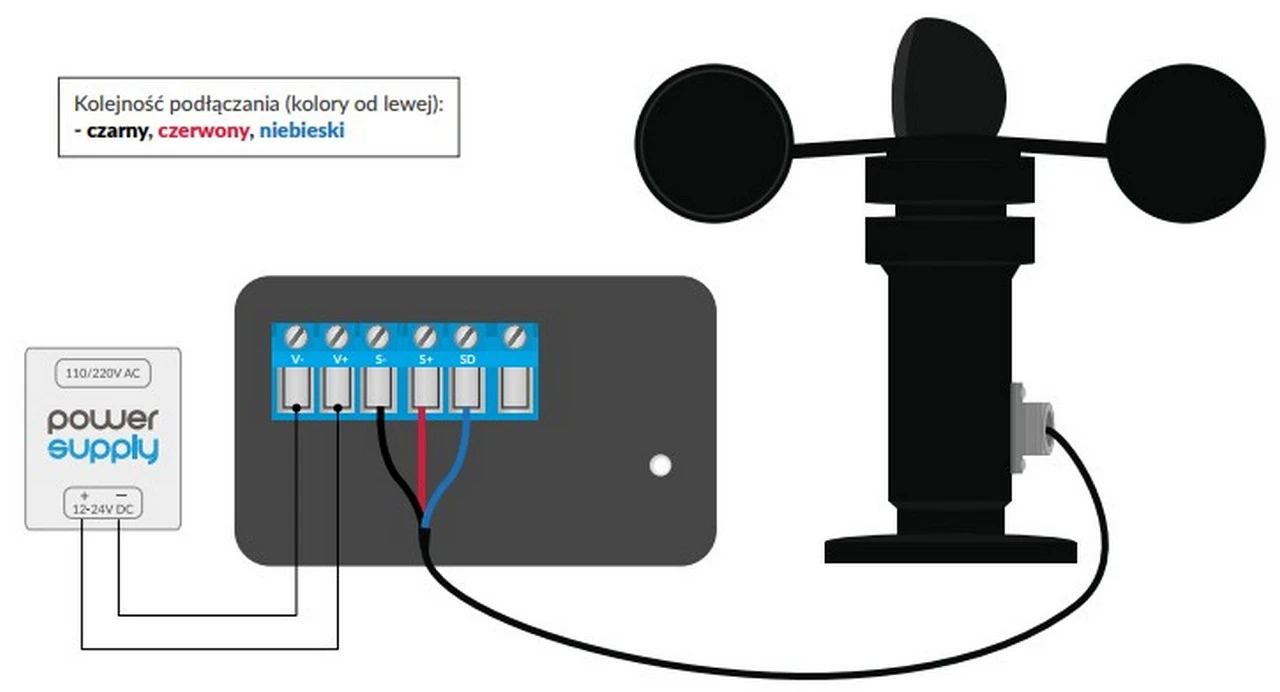

Schemat podłączenia windSensor PRO

Moduł wymaga zasilania 12–24 V DC. Anemometr podłącza się do dedykowanego wejścia czujnika wiatru zgodnie ze schematem producenta. Urządzenie nie służy do bezpośredniego zasilania silnika markizy lub rolety – polecenia do odpowiednich sterowników są przekazywane bezprzewodowo.

1. Schemat podłączenia

Uwaga: należy zachować prawidłową polaryzację zasilania i stosować schemat połączeń właściwy dla wersji urządzenia.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Zużycie energii [W]: <1
• Zakres pomiaru prędkości wiatru [m/s]: 0,5–30
• Zakres pomiaru prędkości wiatru [km/h]: 1,8–108
• Rodzaje pomiaru: chwilowy, maksymalny w porywach, średni z 10 minut
• Liczba wejść: 1
• Typ wejścia: dedykowane wejście anemometru
• Liczba akcji sterujących: do 30
• Długość przewodu anemometru [m]: 2
• Wymiary modułu bez anteny [mm]: 50 × 92 × 28
• Wymiary modułu z pionową anteną [mm]: 85 × 230 × 28
• Długość anteny [mm]: 197
• Wymiary anemometru [mm]: Ø194 × 124
• Stopień ochrony: IP54
• Temperatura pracy sterownika [°C]: -20 do +50
• Materiał obudowy: tworzywo zalane bezhalogenową kompozycją poliuretanową
• Montaż modułu: dwa owalne otwory montażowe lub element samoprzylepny
• Montaż anemometru: 4 śruby M5/M6, otwory na okręgu Ø50 mm
• Zabezpieczenia: przed odwrotną polaryzacją, ESD
• Złącze antenowe: RP-SMA
• Antena: dookólna, zysk 5 dB
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Sygnalizacja: niebieska dioda diagnostyczna
• API: otwarte

Zastosowanie

windSensor PRO BleBox jest przeznaczony do monitorowania prędkości wiatru na zewnątrz budynków oraz automatyzacji kompatybilnych urządzeń w zależności od warunków wiatrowych. Może współpracować ze sterownikami markiz, rolet, żaluzji i okien z systemu BleBox.

Pomiar trzech wartości prędkości, powiadomienia, historia danych i możliwość wyzwalania do 30 akcji pozwalają wykorzystać czujnik zarówno w automatyce osłon, jak i do obserwacji warunków wiatrowych w wybranej lokalizacji.
