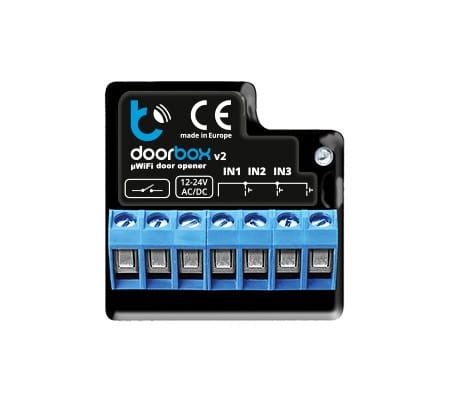

doorBox sterownik furtki rygli elektrycznych 12-24V WiFi BleBox

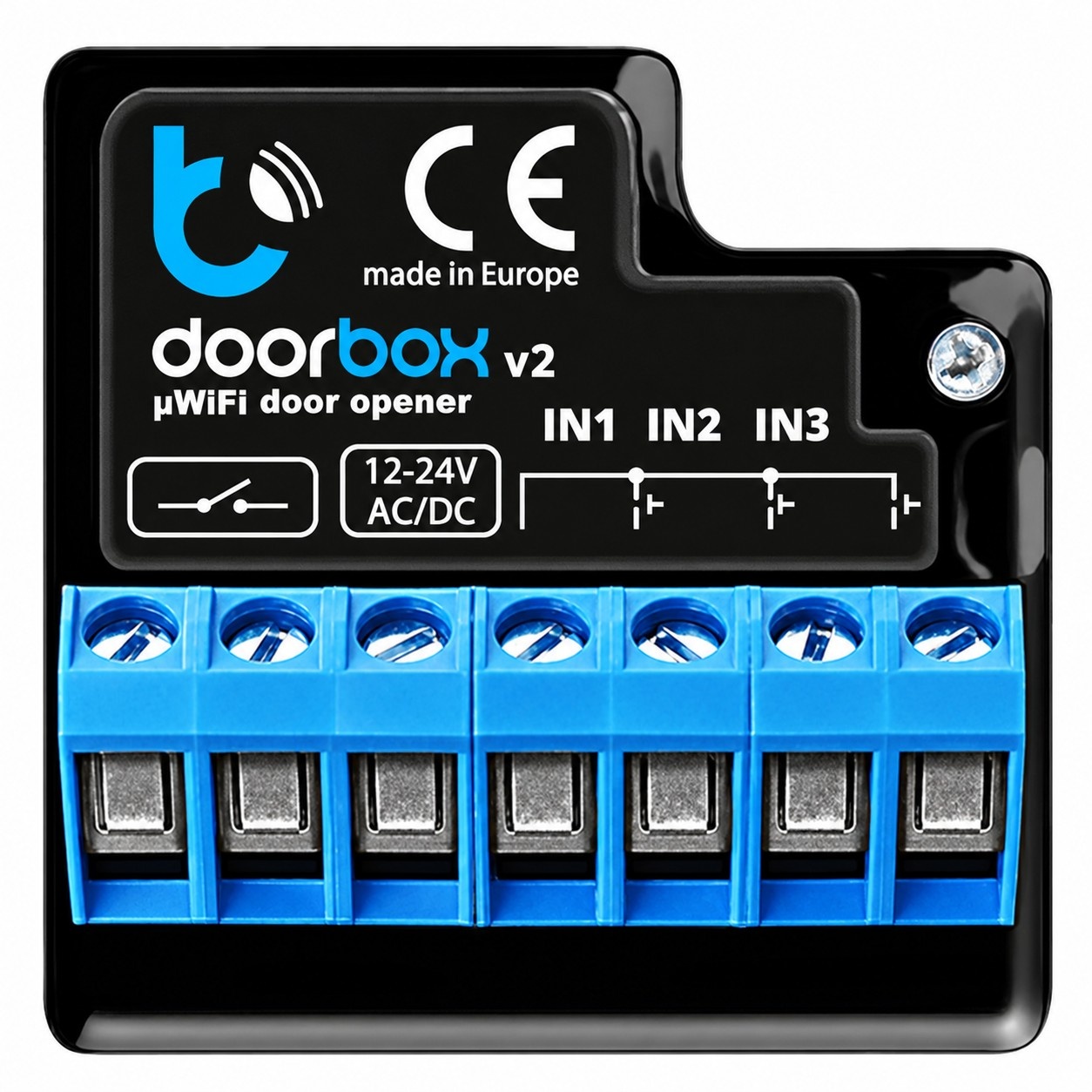

doorBox v2 BleBox to sterownik WiFi przeznaczony do sterowania elektrozamkiem, elektrozworą lub innym kompatybilnym obwodem otwierania drzwi i furtki. Umożliwia obsługę z aplikacji wBox, również przez Internet po włączeniu zdalnego dostępu. Jedno separowane wyjście przekaźnikowe oraz trzy wejścia pozwalają połączyć sterowanie otwarciem z kontrolą stanu drzwi, lokalnym przyciskiem i funkcją dzwonka.

Sterownik jest zasilany napięciem 12–24 V AC/DC. Wyjście przekaźnikowe ma obciążalność do 5 A przy 230 V AC lub 30 V DC. doorBox v2 może być stosowany do drzwi, furtek, szafek i szuflad, pod warunkiem zgodności parametrów podłączonego urządzenia z wymaganiami sterownika.

Najważniejsze możliwości doorBox v2

• Sterowanie przez WiFi: otwieranie drzwi lub furtki z aplikacji wBox w sieci lokalnej oraz zdalnie przez Internet po odpowiedniej konfiguracji.
• Wyjście przekaźnikowe 5 A: separowane wyjście NO może przełączać obciążenie do 5 A przy 230 V AC lub 30 V DC.
• Kontrola stanu drzwi: możliwość podłączenia czujnika położenia, np. kontaktronu lub odpowiedniego czujnika indukcyjnego.
• Lokalny przycisk otwarcia: wejście sterownika umożliwia podłączenie przycisku monostabilnego stosowanego np. jako przycisk wyjścia.
• Funkcja dzwonka: trzecie wejście może współpracować z przyciskiem dzwonkowym lub odpowiednim sygnałem z domofonu i generować powiadomienie na telefon.
• Zarządzanie dostępem: możliwość tworzenia kont użytkowników chronionych loginem i hasłem.
• Obsługa kamery IP: w ustawieniach można podać adres URL strumienia MJPEG z kamery nadzorującej drzwi.
• Google Home i Amazon Alexa: instrukcja producenta potwierdza możliwość sterowania głosowego.
• Otwarte API: możliwość integracji doorBox v2 z innymi systemami.

Sterowanie elektrozamkiem przez WiFi

doorBox v2 wykorzystuje technologię μWiFi kompatybilną z WiFi 802.11g i pracuje w paśmie 2,4 GHz. Sterownik może działać w połączeniu bezpośrednim jako Access Point, poprzez standardowy router WiFi oraz z dostępem przez Internet.

Po skonfigurowaniu urządzenia elektrozamek można uruchamiać z aplikacji wBox. Dla wyjścia można ustawić działanie jako NO lub NC oraz określić czas trwania impulsu w zakresie od 0,1 do 15 sekund.

Wyjście przekaźnikowe do 5 A

Sterownik ma jedno separowane wyjście przekaźnikowe. Według specyfikacji producenta jego maksymalne obciążenie wynosi 5 A przy 230 V AC oraz 5 A przy 30 V DC.

Maksymalna moc określona w instrukcji wynosi 1150 VA przy 230 V AC, w tym 1150 W dla obciążenia rezystancyjnego, np. grzałki, oraz 150 W przy 30 V DC. Przed podłączeniem elektrozamka, elektrozwory lub innego urządzenia należy sprawdzić jego parametry elektryczne.

Kontrola stanu otwarcia drzwi

Wejście IN1 umożliwia przekazywanie do sterownika informacji o położeniu drzwi. Producent przewiduje współpracę między innymi z elektromechanicznym wyłącznikiem krańcowym, np. kontaktronem, oraz cyfrowym indukcyjnym czujnikiem zbliżeniowym.

Po prawidłowym podłączeniu czujnika doorBox v2 może wizualizować stan zamknięcia lub otwarcia drzwi w aplikacji. Sposób wykrywania krańcówki można skonfigurować w ustawieniach urządzenia.

Przycisk otwarcia i funkcja dzwonka

Do wejścia IN2 można podłączyć opcjonalny przycisk monostabilny. Pozwala on lokalnie uruchomić elektrozamek, dlatego może być wykorzystany np. jako przycisk wyjścia z budynku lub posesji.

Trzecie wejście może pełnić funkcję dzwonka do drzwi lub furtki. Producent przewiduje podłączenie zwykłego przycisku monostabilnego albo – jeżeli pozwala na to zastosowany domofon – odpowiedniego sygnału dzwonka z domofonu. Domyślnie zdarzenie to może być przekazywane jako powiadomienie na telefon.

Zarządzanie dostępem

doorBox v2 umożliwia tworzenie kont użytkowników. Po aktywowaniu tej funkcji dodanie sterownika do aplikacji wBox oraz uzyskanie dostępu do sterowania wymaga podania prawidłowego loginu i hasła.

Pozwala to ograniczyć dostęp do sterownika dla osób, które nie posiadają danych logowania.

Podgląd z kamery IP

W ustawieniach doorBox v2 można podać adres URL strumienia MJPEG z kamery IP nadzorującej drzwi. Funkcja ta pozwala połączyć obsługę sterownika z podglądem obrazu z kompatybilnej kamery.

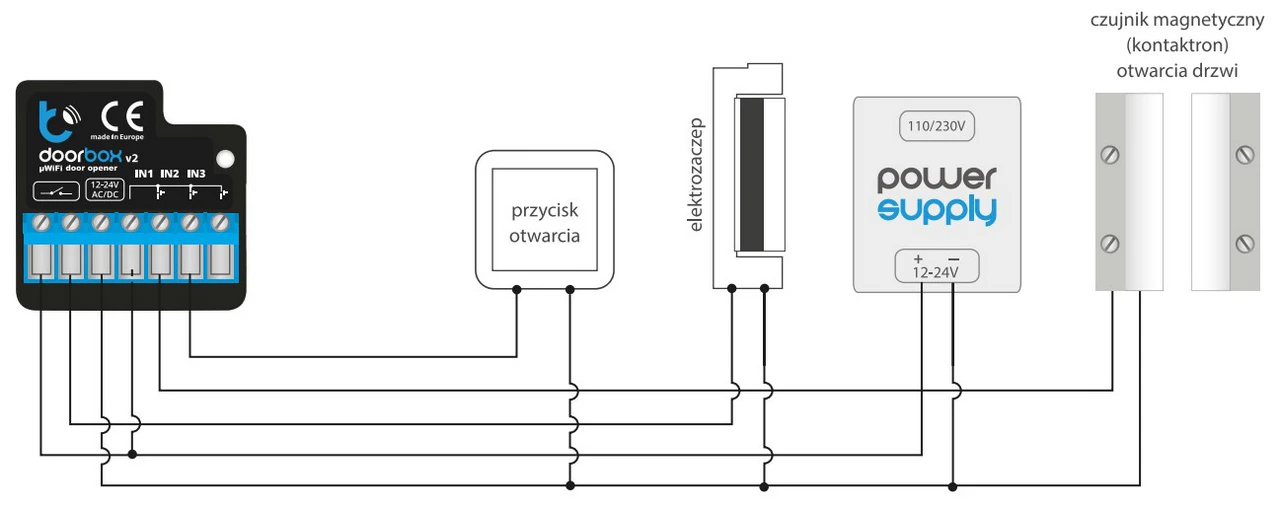

Schemat podłączenia doorBox v2

Poniższy schemat producenta przedstawia przykładowe podłączenie doorBox v2 z elektrozamkiem, zasilaczem, przyciskiem otwarcia oraz magnetycznym czujnikiem otwarcia drzwi – kontaktronem.

Uwaga: sposób podłączenia należy dobrać do parametrów zastosowanego elektrozamka, elektrozwory, zasilacza i czujnika. Prace montażowe należy wykonywać przy odłączonym napięciu zasilania.

Konstrukcja i montaż

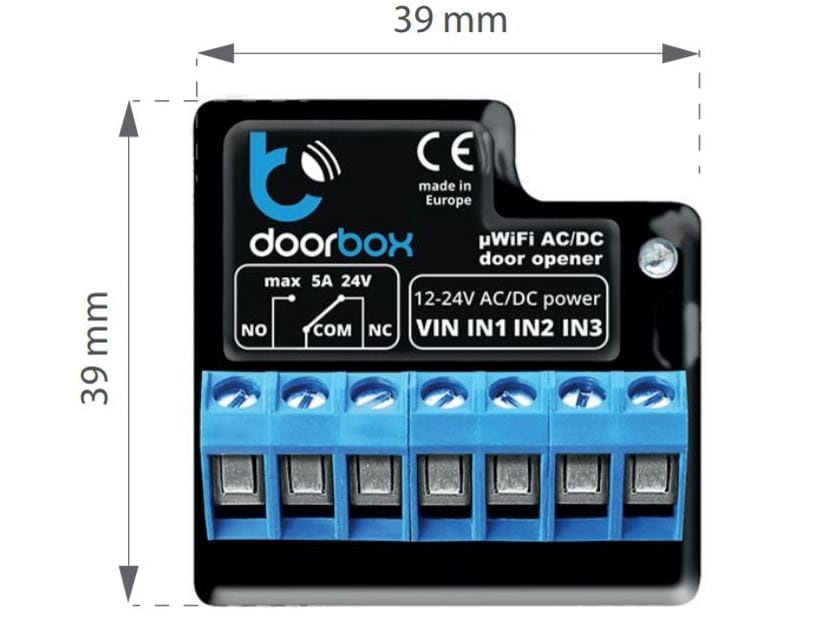

doorBox v2 ma wymiary 39 × 39 × 22 mm i stopień ochrony IP20. Producent przewiduje montaż w puszce, w ścianie albo we wnętrzu niemetalowej obudowy sterowanego urządzenia.

Obudowa jest wykonana z bezhalogenowej kompozycji poliuretanowej, określonej przez producenta jako samogasnąca dla klasy termicznej B (130°C). W pobliżu sterownika należy unikać elementów metalowych mogących negatywnie wpływać na zasięg komunikacji WiFi.

Parametry techniczne

• Napięcie zasilania [V AC/DC]: 12–24
• Zużycie energii [W]: <1
• Liczba wyjść: 1
• Typ wyjścia: przekaźnikowe NO, separowane
• Maksymalne obciążenie: 5 A / 230 V AC; 5 A / 30 V DC
• Maksymalna moc: 1150 VA przy 230 V AC; 1150 W przy obciążeniu rezystancyjnym; 150 W przy 30 V DC
• Liczba wejść: 3
• Typ wejść: logiczne, zwierane do COM
• Zakres napięcia wejść [V AC/DC]: 12–24
• Polaryzacja wejść: dowolna
• Separacja galwaniczna wejść: tak
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Rodzaj transmisji: dwukierunkowa, szyfrowana
• Szyfrowanie: WPA2-PSK oraz AEAD
• Stopień ochrony: IP20
• Wymiary [mm]: 39 × 39 × 22
• Temperatura pracy [°C]: -20 do +50
• Sposób montażu: w puszce, w ścianie lub we wnętrzu niemetalowej obudowy sterowanego urządzenia
• API: otwarte

Zastosowanie

doorBox v2 BleBox jest przeznaczony do sterowania kompatybilnym elektrozamkiem, elektrozworą lub innym obwodem otwierania stosowanym w drzwiach, furtkach, szafkach i szufladach. WiFi i aplikacja wBox umożliwiają sterowanie lokalne oraz zdalne, a dodatkowe wejścia pozwalają rozszerzyć instalację o kontrolę położenia, przycisk otwarcia i funkcję dzwonka.

Przed doborem sterownika należy sprawdzić napięcie, pobór prądu oraz sposób sterowania zastosowanego zamka lub elektrozwory. Nie należy przekraczać parametrów wyjścia podanych przez producenta.
