Zasilacz LED PHILIPS Xitanium 44W dipswitch 200-350mA 60..125V DS 230V

Philips Xitanium Xi 44W 200-350mA 125V DS 230V EL G5 to stałoprądowy zasilacz LED do wbudowania w oprawy oświetleniowe klasy ochronności I. Zapewnia moc wyjściową do 43,7 W i umożliwia wybór czterech poziomów prądu: 200, 250, 300 lub 350 mA za pomocą przełączników DIP Switch. Jest przeznaczony do współpracy z odpowiednio dobranymi modułami LED, m.in. w oprawach liniowych wpuszczanych, natynkowych i zwieszanych.

Najważniejsze korzyści

• Cztery ustawienia prądu wyjściowego – możliwość dopasowania zasilacza do parametrów elektrycznych różnych modułów LED.
• Sprawność 91% – ograniczenie strat energii podczas zasilania modułów LED.
• Niskie tętnienia prądu – maksymalnie 4% dla składowych niskiej częstotliwości; parametry PstLM i SVM nie przekraczają 0,1 w całym zakresie pracy.
• Współczynnik mocy 0,95 – przy maksymalnej mocy wyjściowej i znamionowym napięciu zasilającym.
• Deklarowana trwałość 100 000 godzin – przy temperaturze punktu Tc wynoszącej 75°C i maksymalnym odsetku awarii 10%.
• Zabezpieczenia elektroniczne – przed zwarciem, przeciążeniem oraz pracą bez obciążenia, z automatycznym powrotem do działania.

Konstrukcja i regulacja prądu DIP Switch

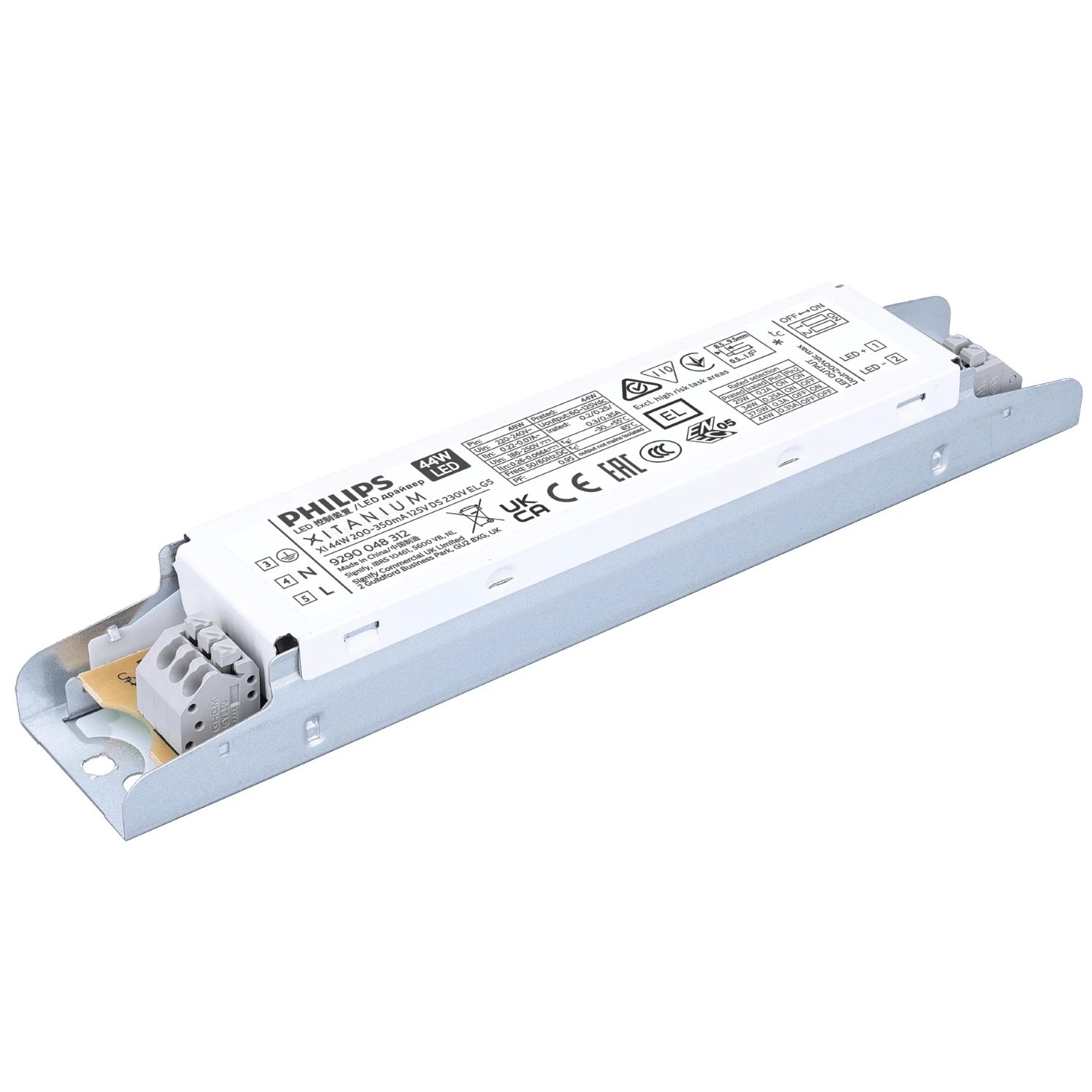

Zasilacz Philips Xitanium G5 ma podłużną, białą obudowę o wymiarach 168 × 30 × 21 mm. Rozstaw otworów montażowych wynosi 156,4 mm. Konstrukcja jest przeznaczona do zabudowy wewnątrz oprawy oświetleniowej.

Prąd wyjściowy wybiera się za pomocą dwóch przełączników DIP:

• 200 mA: DIP 1 – ON, DIP 2 – ON.
• 250 mA: DIP 1 – ON, DIP 2 – OFF.
• 300 mA: DIP 1 – OFF, DIP 2 – ON.
• 350 mA: DIP 1 – OFF, DIP 2 – OFF.

Fabrycznie ustawiony jest prąd 350 mA. Wybrany poziom prądu musi odpowiadać wymaganiom modułu LED, a jego napięcie pracy powinno mieścić się w zakresie wyjściowym zasilacza wynoszącym 60–125 V DC.

Parametry techniczne

• Producent: Philips / Signify
• Seria: Xitanium G5
• Typ zasilacza: stałoprądowy, nieizolowany
• Moc wyjściowa [W]: 12–43,7
• Moc znamionowa wyjściowa [W]: 43,7
• Prąd wyjściowy [mA]: 200 / 250 / 300 / 350
• Napięcie wyjściowe [V DC]: 60–125
• Napięcie wejściowe znamionowe [V AC]: 220–240
• Napięcie znamionowe [V AC]: 230
• Częstotliwość znamionowa [Hz]: 50–60
• Moc wejściowa znamionowa [W]: 48
• Sprawność [%]: 91
• Współczynnik mocy (PF): 0,95
• THD [%]: 15
• Tolerancja prądu wyjściowego [%]: ±8
• Tętnienia prądu LF [%]: ≤4
• Tętnienia prądu HF [%]: ≤15
• Wskaźnik PstLM: ≤0,1
• Wskaźnik SVM: ≤0,1
• Regulacja prądu: DIP Switch, 4 ustawienia
• Stopień ochrony: IP20
• Klasa ochronności współpracującej oprawy: I
• Izolacja galwaniczna wejście–wyjście: brak
• Temperatura otoczenia [°C]: od -30 do +55
• Maksymalna temperatura Tc [°C]: 85
• Temperatura Tc dla deklarowanej trwałości [°C]: 75
• Trwałość [h]: 100 000 przy Tc = 75°C
• Długość [mm]: 168
• Szerokość [mm]: 30
• Wysokość [mm]: 21
• Rozstaw otworów montażowych [mm]: 156,4
• Średnica otworów montażowych [mm]: 4,3
• Masa [g]: 94
• Kolor obudowy: biały
• Sposób montażu: do wbudowania w oprawę

Zastosowanie

Zasilacz Philips Xitanium 44W jest przeznaczony do zasilania kompatybilnych modułów LED w oprawach liniowych, w szczególności:

• oprawach LED wpuszczanych,
• oprawach liniowych natynkowych,
• oprawach liniowych zwieszanych,
• odpowiednio skonstruowanych oprawach o podwyższonej szczelności.

Stopień ochrony samego zasilacza wynosi IP20. W przypadku opraw szczelnych konieczne jest umieszczenie go w odpowiednio zabezpieczonej obudowie.

Ważne informacje dotyczące montażu

Zasilacz nie posiada izolacji galwanicznej pomiędzy wejściem a wyjściem. Jest przeznaczony do zastosowania w oprawach klasy ochronności I, z zachowaniem odpowiedniej ochrony przeciwporażeniowej i połączenia ochronnego.

Producent przewiduje podłączenie przewodów jednodrutowych lub wielodrutowych o przekroju 0,5–1,5 mm². Długość odizolowania końcówek powinna wynosić 8,5–9,5 mm. Maksymalna długość okablowania wyjściowego, wraz z modułem LED, wynosi 2 m.

Philips Xitanium 44W DIP Switch G5 pozwala wykorzystać jeden model zasilacza do czterech wartości prądu wyjściowego. Przed instalacją należy sprawdzić zgodność prądu, napięcia i mocy modułu LED oraz zapewnić warunki montażu zgodne z dokumentacją producenta.
