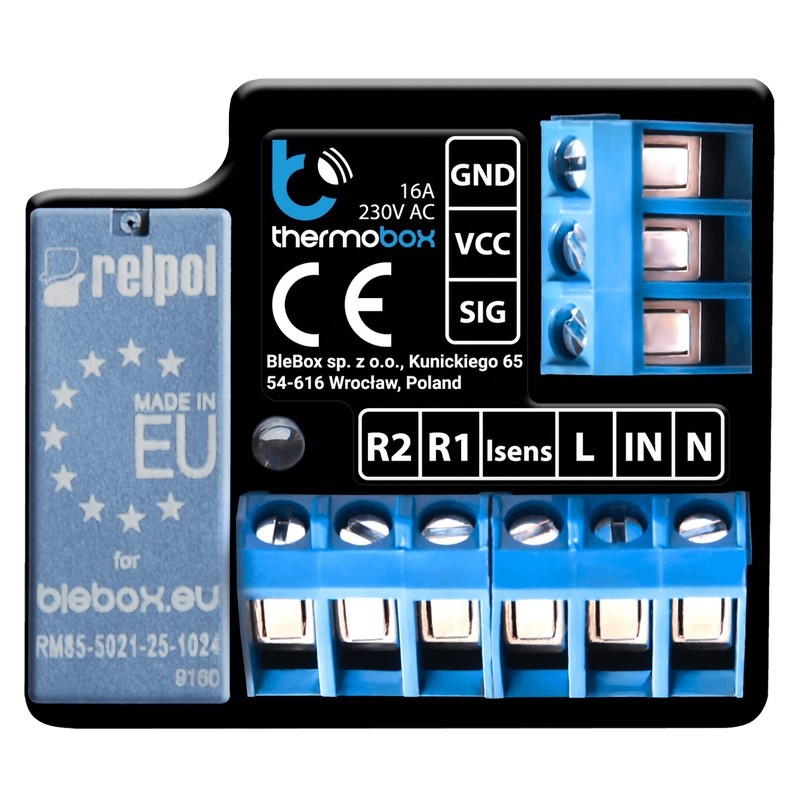

Termostat WiFi thermoBox BleBox 230V 16A

thermoBox BleBox to termostat WiFi przeznaczony do sterowania ogrzewaniem i chłodzeniem na podstawie pomiaru temperatury z zewnętrznej sondy. Umożliwia ustawienie temperatury zadanej, automatyczne załączanie urządzenia grzewczego lub chłodniczego oraz zdalną obsługę przez aplikację wBox.

Sterownik jest zasilany napięciem 230 V AC i ma jedno wyjście przekaźnikowe z separacją galwaniczną o maksymalnym obciążeniu 16 A. Obsługuje połączenia potencjałowe i bezpotencjałowe, harmonogramy, tryb Boost oraz opcjonalną drugą sondę do kontroli temperatury chronionej powierzchni.

Najważniejsze możliwości thermoBox

• Regulacja temperatury przez WiFi: ustawianie temperatury zadanej i kontrola pracy urządzenia w aplikacji wBox.
• Tryb ogrzewania i chłodzenia: możliwość dopasowania sposobu regulacji do rodzaju instalacji.
• Wyjście przekaźnikowe 16 A: maksymalna moc pozorna 3680 VA przy 230 V AC.
• Styk z separacją galwaniczną: możliwość sterowania urządzeniami wymagającymi połączenia bezpotencjałowego.
• Do dwóch sond temperatury: główna sonda pomiarowa oraz opcjonalna sonda bezpieczeństwa.
• Tryb Boost: czasowa zmiana nastawy w celu intensywniejszego ogrzewania lub chłodzenia.
• Harmonogram: automatyczna zmiana temperatury zadanej o określonych godzinach i dniach.
• Historia temperatury: podgląd wykresów pomiarowych w aplikacji wBox.
• Konfigurowalna histereza: możliwość dopasowania zakresu wahań temperatury i częstotliwości przełączania przekaźnika.
• Obsługa przyciskiem ściennym: lokalne włączanie i wyłączanie regulacji oraz uruchamianie trybu Boost.

Termostat WiFi do ogrzewania i chłodzenia

thermoBox mierzy temperaturę za pomocą zewnętrznej sondy i porównuje ją z wartością ustawioną przez użytkownika. W zależności od wybranego trybu pracy załącza lub wyłącza wyjście przekaźnikowe, sterując odpowiednim urządzeniem grzewczym albo chłodniczym.

Może współpracować między innymi z kompatybilnymi grzejnikami elektrycznymi, matami grzewczymi, elektrozaworami oraz urządzeniami wyposażonymi w wejście termostatu. Sposób podłączenia należy dobrać do wymagań odbiornika.

Sterowanie potencjałowe i bezpotencjałowe

Wyjście przekaźnikowe thermoBox jest galwanicznie odseparowane od zasilania sterownika. Dzięki temu urządzenie może być wykorzystywane zarówno do przełączania odpowiednio dobranego obciążenia, jak i do sterowania wejściem zewnętrznego regulatora lub kotła wymagającego styku bezpotencjałowego.

Przed podłączeniem należy sprawdzić dokumentację urządzenia odbiorczego, dopuszczalne napięcie i prąd styków oraz wymagany rodzaj sygnału sterującego.

Dwie sondy temperatury i ochrona powierzchni

Sterownik obsługuje sondę główną, która odpowiada za pomiar temperatury wykorzystywany podczas regulacji. Można podłączyć także drugą, opcjonalną sondę bezpieczeństwa.

W instalacji ogrzewania podłogowego druga sonda może kontrolować temperaturę przy ogrzewanej powierzchni i ograniczać jej nadmierne nagrzewanie. W trybie chłodzenia możliwe jest również wykorzystanie dodatkowego pomiaru do ochrony przed spadkiem temperatury poniżej ustawionej wartości granicznej.

Harmonogram i tryb Boost

Harmonogram pozwala automatycznie zmieniać temperaturę zadaną w wybrane dni i o określonych godzinach. Obsługiwane są także wpisy powiązane z lokalnymi godzinami wschodu i zachodu słońca, po prawidłowym skonfigurowaniu czasu i lokalizacji urządzenia.

Tryb Boost czasowo przełącza termostat na określoną nastawę intensywnego ogrzewania lub chłodzenia. Po upływie ustawionego czasu sterownik wraca do poprzedniej temperatury zadanej.

Historia pomiarów i ustawienia regulacji

Aplikacja wBox umożliwia przeglądanie historii temperatury: dokładnych danych co 5 minut z okresu do tygodnia oraz godzinowych wartości uśrednionych z okresu do roku. Dostęp do danych historycznych wymaga włączenia zdalnego dostępu i archiwizacji na serwerze BleBox.

W ustawieniach można zmienić histerezę, minimalny odstęp między przełączeniami przekaźnika oraz skorygować wskazania sondy. Parametry należy dopasować do charakterystyki instalacji grzewczej lub chłodniczej.

Sterowanie lokalne i aplikacja wBox

thermoBox może być obsługiwany przez smartfon lub tablet w aplikacji wBox. Po odpowiedniej konfiguracji sieci WiFi i dostępu zdalnego możliwe jest również sterowanie przez Internet.

Do sterownika można podłączyć przycisk monostabilny bez podświetlenia. Krótkie naciśnięcie włącza lub wyłącza regulację, natomiast długie naciśnięcie uruchamia tryb Boost.

Schemat podłączenia thermoBox

thermoBox wymaga zasilania 230 V AC. Wyjście przekaźnikowe można wykorzystać do sterowania odpowiednio dobranym obciążeniem albo jako styk bezpotencjałowy, zależnie od wymagań instalacji.

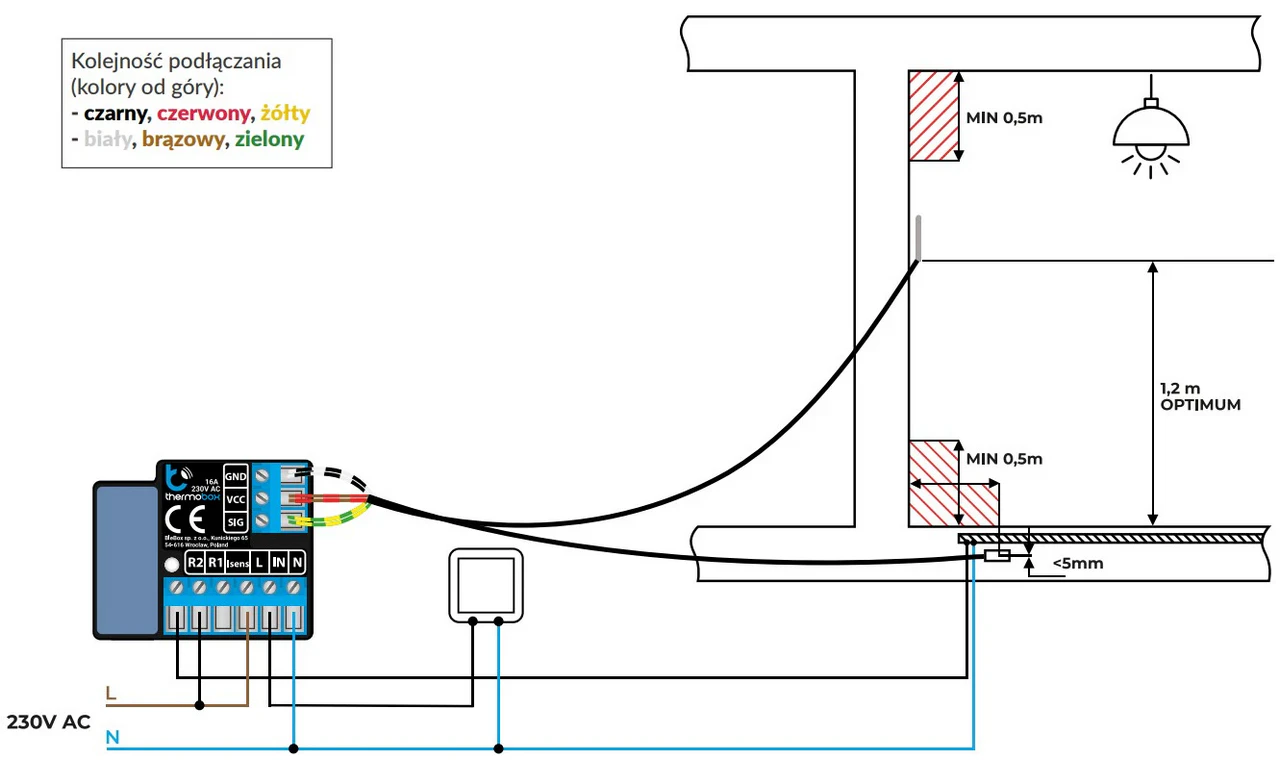

1. Schemat podłączenia mat grzewczych 230V

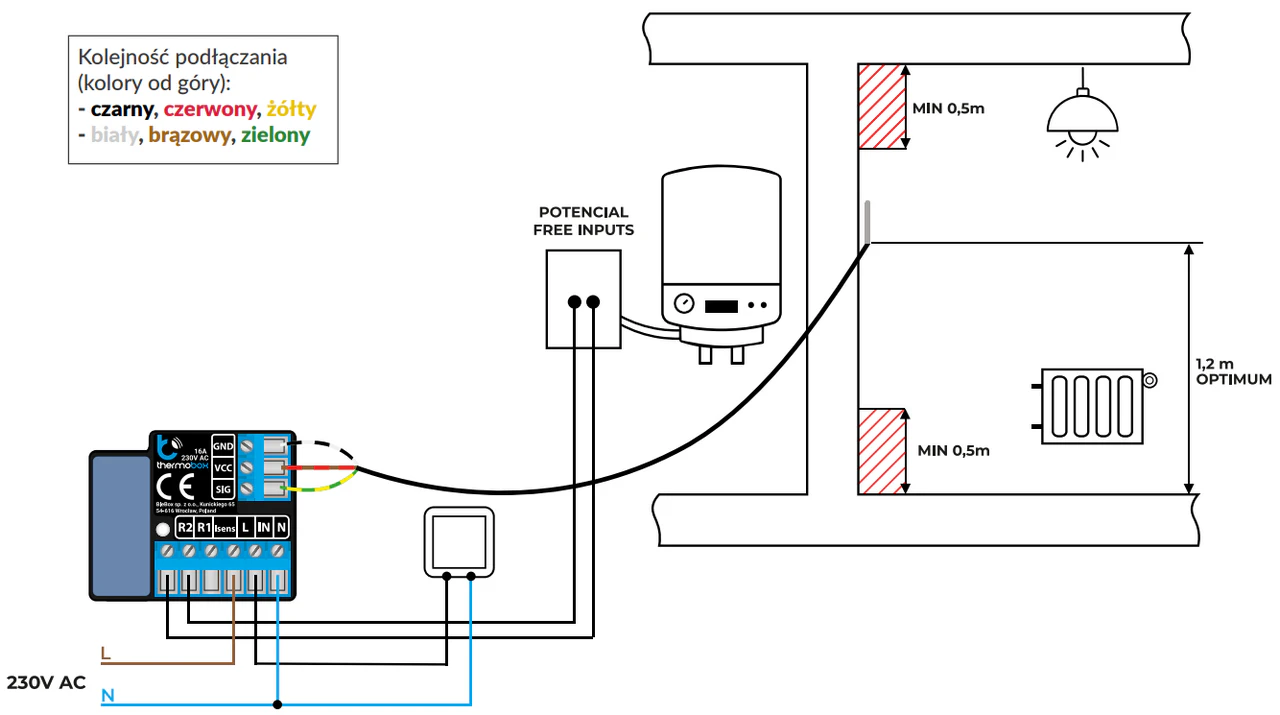

2. Schemat podłączenia bezpotencjałowego thermoBox BleBox do kotła CO

Uwaga: schemat podłączenia musi odpowiadać rodzajowi odbiornika. Nie wolno podawać napięcia 230 V na wejście kotła lub regulatora wymagające styku bezpotencjałowego. Prace przy instalacji elektrycznej powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami, przy odłączonym zasilaniu.

Konstrukcja i montaż

Sterownik ma wymiary 41,5 × 47 × 12 mm i jest przeznaczony do montażu w pogłębianej lub podwójnej puszce podtynkowej albo wewnątrz odpowiedniej obudowy urządzenia odbiorczego.

Stopień ochrony IP20 wymaga zabezpieczenia urządzenia przed wilgocią i przypadkowym dostępem do elementów instalacji elektrycznej. W pobliżu sterownika należy unikać metalowych elementów mogących ograniczać zasięg WiFi.

Parametry techniczne

• Napięcie zasilania [V AC]: 230
• Zużycie energii [W]: <1
• Liczba wyjść: 1
• Typ wyjścia: przekaźnikowe, z separacją galwaniczną
• Maksymalne obciążenie [A]: 16 przy 230 V AC lub 24 V DC
• Maksymalna moc pozorna [VA]: 3680 przy 230 V AC
• Liczba obsługiwanych sond: 2, w tym opcjonalna sonda bezpieczeństwa
• Zakres pomiaru temperatury [°C]: -55 do +125
• Dokładność pomiaru [°C]: ±0,5 w zakresie -10 do +85, dla wersji urządzenia co najmniej 1.1
• Wejście przycisku: 1, logiczne, zwierane do N
• Obsługiwany przycisk: monostabilny, bez podświetlenia
• Wymiary [mm]: 41,5 × 47 × 12
• Stopień ochrony: IP20
• Sposób montażu: puszka podtynkowa lub obudowa odbiornika
• Temperatura pracy sterownika [°C]: -20 do +50
• Standard komunikacji: μWiFi, kompatybilny z WiFi 802.11g
• Częstotliwość transmisji [GHz]: 2,4
• Szyfrowanie: WPA2-PSK oraz AEAD
• API: otwarte

Zastosowanie

thermoBox BleBox może służyć do sterowania ogrzewaniem elektrycznym, wodnym ogrzewaniem podłogowym z odpowiednim zaworem lub głowicą elektrotermiczną, a także kompatybilnymi kotłami i urządzeniami chłodniczymi.

Dzięki wyjściu z separacją galwaniczną, obsłudze dodatkowej sondy bezpieczeństwa i harmonogramom umożliwia dopasowanie regulacji temperatury do różnych typów instalacji.
