Wyłącznik zmierzchowy LED twilightCompact BleBox 12–24V 5A

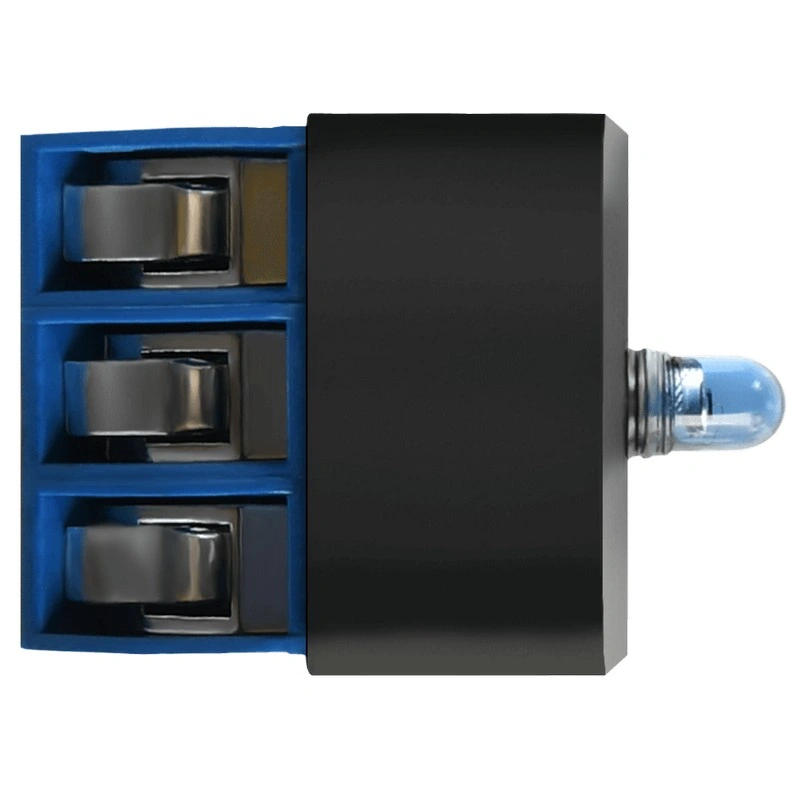

twilightCompact BleBox to miniaturowy wyłącznik zmierzchowy LED 12–24 V DC z funkcją płynnego rozjaśniania i ściemniania oświetlenia. Wbudowany czujnik optyczny wykrywa zmiany jasności otoczenia, automatycznie uruchamiając oświetlenie po zmroku i wygaszając je o świcie.

Sterownik obsługuje obciążenie do 5 A, czyli maksymalnie 60 W przy 12 V DC lub 120 W przy 24 V DC. Dzięki wymiarom 23 × 17 × 22 mm można zamontować go wewnątrz odpowiedniej obudowy lub puszki instalacyjnej. Urządzenie nie wymaga połączenia WiFi ani konfiguracji w aplikacji.

Najważniejsze możliwości twilightCompact

• Automatyczne włączanie po zmroku: czujnik optyczny reaguje na spadek natężenia światła.
• Płynne rozjaśnianie i ściemnianie: oświetlenie LED nie jest załączane i wyłączane skokowo.
• Automatyczna kalibracja: urządzenie samodzielnie dostosowuje działanie czujnika zmierzchowego.
• Zasilanie 12–24 V DC: współpraca z odpowiednimi instalacjami oświetlenia LED niskiego napięcia.
• Obciążalność 5 A: do 60 W przy 12 V lub 120 W przy 24 V.
• Miniaturowa obudowa: wymiary 23 × 17 × 22 mm.
• Złącze śrubowe: podłączenie przewodów zasilania i oświetlenia LED.
• Praca bez WiFi: automatyczne sterowanie oświetleniem na podstawie lokalnego pomiaru jasności.

Płynne rozjaśnianie LED o zmroku i ściemnianie o świcie

twilightCompact wykorzystuje wbudowany czujnik zmierzchowy do automatycznego sterowania jasnością oświetlenia LED. Gdy zapada zmrok, sterownik stopniowo rozjaśnia podłączone oświetlenie. Wraz z nadejściem świtu stopniowo je wygasza.

Takie działanie pozwala uzyskać łagodne przejście między stanem wyłączenia i pełnym świeceniem bez konieczności ręcznej obsługi.

Sterowanie oświetleniem LED 12–24 V DC

Wyłącznik jest przeznaczony do współpracy z oświetleniem LED zasilanym napięciem stałym 12 V lub 24 V. Maksymalny prąd obciążenia wynosi 5 A, dlatego dopuszczalna moc zależy od napięcia instalacji.

• Instalacja 12 V DC: maksymalnie 60 W.
• Instalacja 24 V DC: maksymalnie 120 W.

Urządzenie należy podłączyć między odpowiednim zasilaczem DC a odbiornikiem LED, zachowując polaryzację przewodów. Nie jest przeznaczone do bezpośredniego zasilania napięciem sieciowym 230 V AC.

Miniaturowa obudowa i automatyczna kalibracja

Obudowa twilightCompact ma wymiary 23 × 17 × 22 mm i jest wykonana z bezhalogenowej kompozycji poliuretanowej, która nie podtrzymuje ognia zgodnie z deklaracją producenta.

Czujnik optyczny znajduje się na spodniej części urządzenia. Podczas montażu należy zapewnić mu możliwość pomiaru światła otoczenia, a jednocześnie zabezpieczyć sterownik przed niekorzystnymi warunkami środowiskowymi.

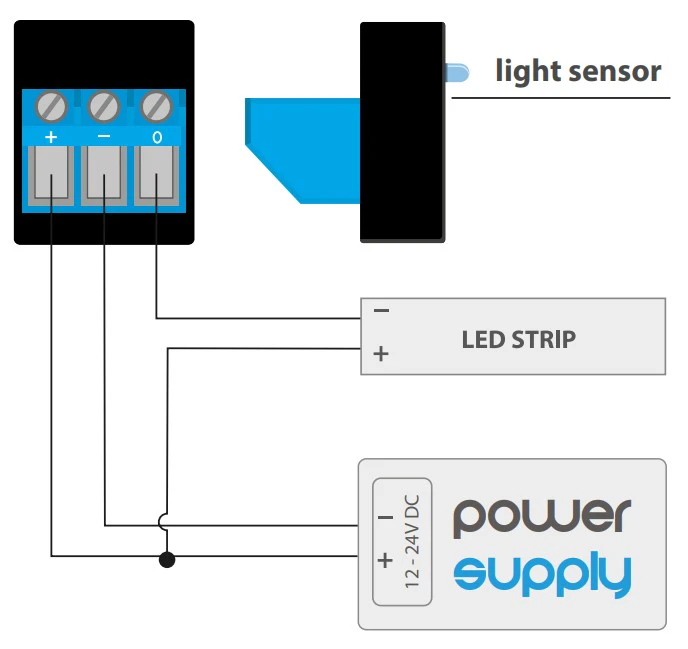

Schemat podłączenia twilightCompact

Sterownik podłącza się do zasilacza 12–24 V DC oraz oświetlenia LED zgodnie z oznaczeniami zacisków. Przewód dodatni i ujemny zasilania oraz przewody odbiornika należy podłączyć z zachowaniem prawidłowej polaryzacji.

Uwaga: czujnik światła znajduje się na spodzie obudowy. Sterownik należy montować w miejscu osłoniętym przed wilgocią i innymi niekorzystnymi warunkami środowiskowymi. Stopień ochrony IP20 nie pozwala na bezpośredni montaż na zewnątrz bez odpowiedniej osłony.

Parametry techniczne

• Napięcie zasilania [V DC]: 12–24
• Maksymalny prąd obciążenia [A]: 5
• Maksymalna moc przy 12 V DC [W]: 60
• Maksymalna moc przy 24 V DC [W]: 120
• Zużycie energii [W]: <0,1
• Rodzaj czujnika: optyczny, zmierzchowy
• Sposób działania: płynne rozjaśnianie i ściemnianie LED
• Kalibracja: automatyczna
• Wymiary [mm]: 23 × 17 × 22
• Stopień ochrony: IP20
• Sposób montażu: w obudowie innego urządzenia lub puszce instalacyjnej
• Sposób podłączenia: złącze śrubowe
• Materiał obudowy: bezhalogenowa kompozycja poliuretanowa, samogasnąca dla klasy termicznej B (130°C)
• Temperatura pracy [°C]: -20 do +50

Zastosowanie

twilightCompact BleBox służy do automatycznego sterowania oświetleniem LED 12–24 V DC zależnie od poziomu światła otoczenia. Może być wykorzystywany w podświetleniu elementów architektury, alejek, altan, ławek, pochwytów drzwiowych i innych instalacji LED o odpowiednich parametrach elektrycznych.

Niewielkie wymiary, automatyczna kalibracja i płynne przejścia jasności umożliwiają budowę oświetlenia zmierzchowego bez konieczności stosowania aplikacji lub dodatkowego sterownika WiFi.
