Opis

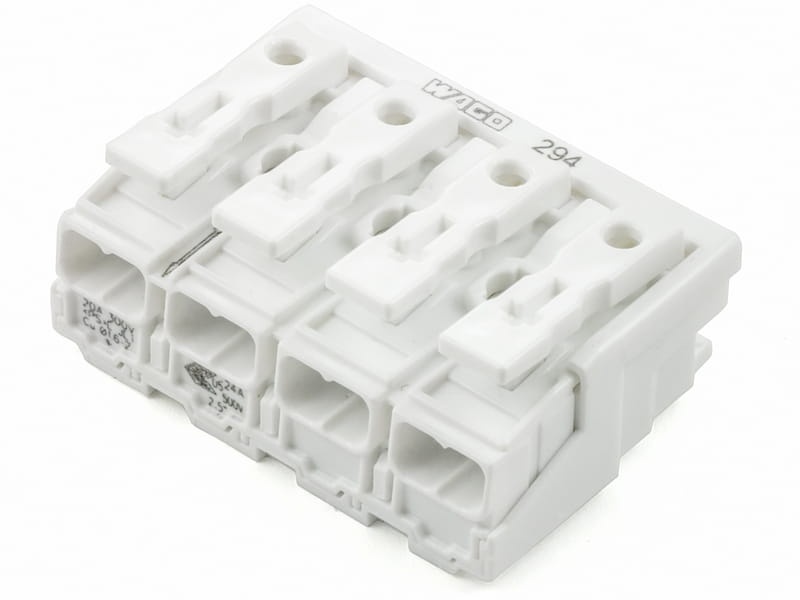

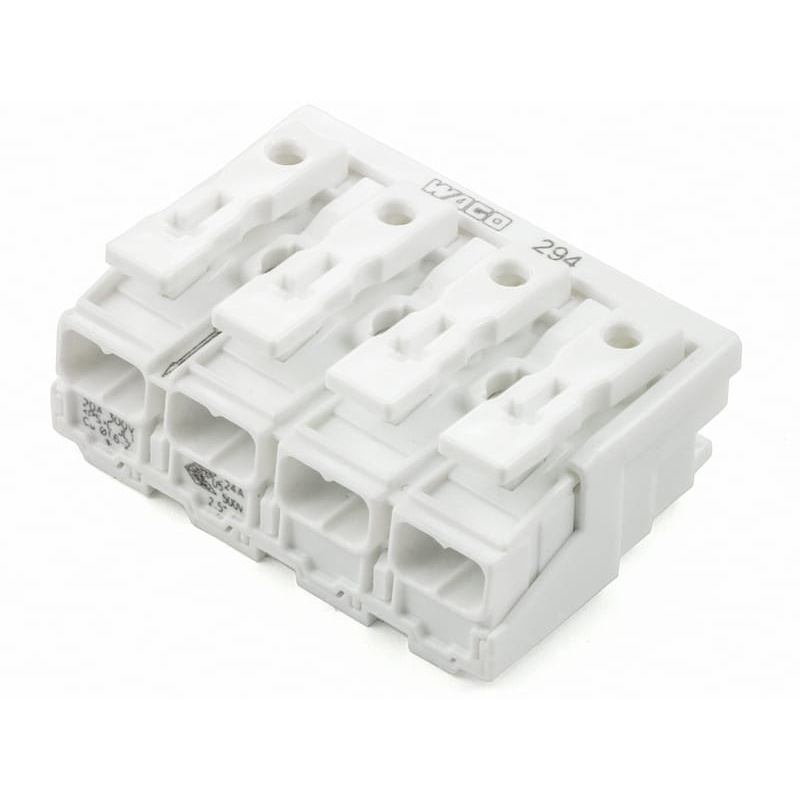

Złączka zasilająca bez styku PE, bez stopek zatrzaskowych, 4-biegunowa.
Zastosowanie:
- przyłączanie przewodów jednodrutowych, wielodrutowych i linkowych po stronie zasilania
- możliwość podłączenia standardowych przewodów AWG i metrycznych
parametry znamionowe zgodnie z | IEC/EN 60998-1 | |
parametry znamionowe wskazówka | połączenia przewodowe | |
napięcie znamionowe (II / 2) [V] | 500 | V |
napięcie znamionowe udarowe (II / 2) [kV] | 4 | kV |
prąd znamionowy [A] | 24 | A |
parametry znamionowe zgodnie z 2 | IEC/EN 60998-2-2 | |
parametry znamionowe wskazówka 2 | połączenia przewodowe | |
napięcie znamionowe (II / 2) 2 [V] | 500 | V |
napięcie znamionowe udarowe (II / 2) 2 [kV] | 4 | kV |
prąd znamionowy 2 [A] | 24 | A |
prąd znamionowy 3 [A] | 16 | A |

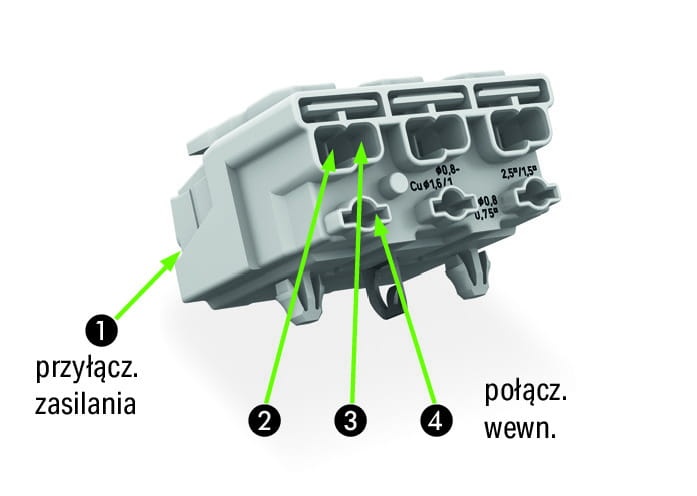

typ zacisku 1 | zewn. 1 | |
technika podłączania czujnika | Push-in CAGE CLAMP® | |
liczba zacisków | 2 | |
rodzaj montażu | przyrząd montażowy | |
materiał podłączanego przewodu | miedź | |
przewód jednodrutowy | 0,5 … 2,5 mm² / 18 … 12 AWG | |
przewód jednodrutowy, montaż wtykowy bez pomocy narzędzi | 0,5 … 2,5 mm² / 18 … 12 AWG | |
przewód wielodrutowy | 0,5 … 2,5 mm² / 18 … 14 AWG | |
przewód linkowy | 0,5 … 2,5 mm² / 18 … 14 AWG | |
przewód linkowy z tulejką z kołnierzem z tworzywa | 0,5 … 1,5 mm² / 18 … 16 AWG | |
przewód linkowy z tulejką bez kołnierza z tworzywa | 0,5 … 1,5 mm² / 18 … 16 AWG | |
przewód linkowy z tulejką, montaż wtykowy bez pomocy narzędz | 0,5 mm² / 18 AWG | |
dł. odizolowania przewodu | 8 … 9 mm / 0.31 … 0.35 cal | |
typ zacisku 2 | wewn. 2 | |
technika podłączania 2 | PUSH WIRE® | |
liczba zacisków typ zacisku 2 | 1 | |
przewód jednodrutowy 2 | 0,5 … 2,5 mm² / 18 … 14 AWG | |
przewód linkowy z tulejką z kołnierzem z tworzywa 2 | 0,5 … 1 mm² / 18 … 16 AWG | |
przewód linkowy z tulejką bez kołnierza z tworzywa 2 | 0,5 … 1,5 mm² / 18 … 14 AWG | |
dł. odizolowania przewodu 2 | 8 … 9 mm / 0.31 … 0.35 cal | |
typ zacisku 3 | wewn. 3 | |
liczba zacisków typ zacisku 3 | 1 | |
przewód jednodrutowy 3 | 0,5 … 1,5 mm² / 18 … 16 AWG | |
przewód linkowy z tulejką z kołnierzem z tworzywa 3 | 0,5 … 0,75 mm² / 18 AWG | |
przewód linkowy z tulejką bez kołnierza z tworzywa 3 | 0,5 … 1 mm² / 18 AWG | |
typ zacisku 4 | wewn. 4 | |
liczba zacisków typ zacisku 4 | 1 | |
przewód jednodrutowy 4 | 0,5 … 0,75 mm² / 18 AWG | |
l. bieg. | 4 | |
łączna liczba zacisków | 20 | |
łączna liczba potencjałów | 4 | |
liczba typów zacisku | 4 | |
rodzaj oprzewodowania | oprzewodowanie z boku | |
funkcja PE | bez styku PE | |

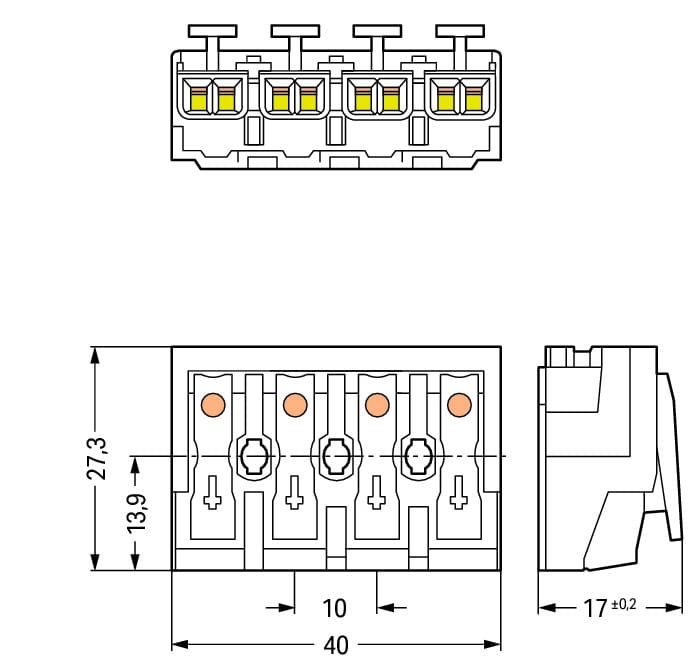

szerokość | 40 mm / 1.575 cal | |
wysokość od podłoża | 17 mm / 0.669 cal | |
głębokość | 27,3 mm / 1.075 cal | |
nadruk | bez nadruku | |
kolor | biały | |
grupa materiału izolacyjnego | III a | |
materiał izolacyjny | poliwęglan (PC) | |
klasa palności zgodnie z UL 94 | V0 | |
materiał sprężyny zaciskowej | chromoniklowa stal sprężynowa (CrNi) | |
materiał styku | miedź elektrolityczna (ECu) | |
powierzchnia styku | cynowana | |
obciążenie ogniowe [MJ] | 0.24 | MJ |
ciężar [g] | 12.16 | g |
odporność termiczna [°C] | 120 | °C |
raster do [in] | 0.394 | in |
raster do [mm] | 10 | mm |
raster od [in] | 0.394 | in |
raster od [mm] | 10 | mm |
główna funkcja produktu | złączka zasilająca | |
typ produktu | złączki zasilające |
