Bezdotykowy włącznik i ściemniacz LED MOVE 12/24V

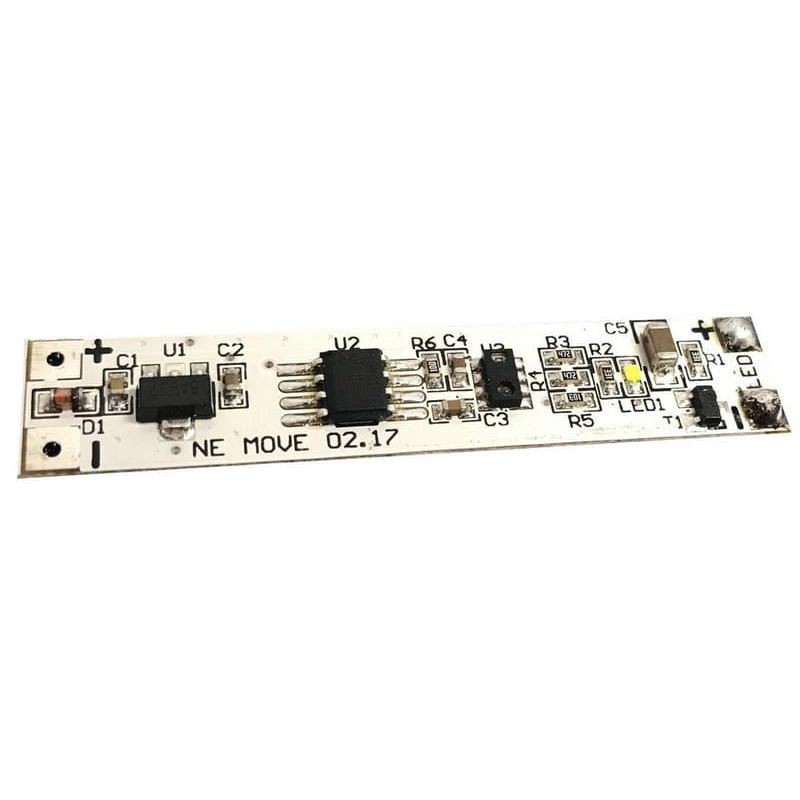

UL-MOVE to miniaturowy bezdotykowy włącznik i ściemniacz do jednokolorowego oświetlenia LED, przeznaczony przede wszystkim do montażu wewnątrz aluminiowych profili LED. Umożliwia włączanie, wyłączanie oraz regulację jasności taśmy LED za pomocą ruchu dłoni, bez stosowania klasycznego przycisku.

Moduł współpracuje z instalacjami 12V i 24V DC. Maksymalne obciążenie wynosi 5A / 60W przy 12V oraz 3A / 72W przy 24V. Wymiary 50×10x3mm pozwalają zastosować sterownik w liniowych oprawach LED opartych na profilach aluminiowych.

Najważniejsze korzyści UL-MOVE

• Bezdotykowe włączanie i wyłączanie – szybki ruch dłoni przy czujniku zmienia stan oświetlenia.
• Regulacja jasności – przytrzymanie dłoni przez ponad 2 sekundy uruchamia funkcję ściemniania.
• Do profili aluminiowych LED – niewielkie wymiary ułatwiają zabudowę modułu wewnątrz liniowej oprawy.
• Zasilanie 12/24 V DC – współpraca z popularnymi niskonapięciowymi instalacjami LED.
• Do 60 W przy 12 V – maksymalny prąd 5 A.
• Do 72 W przy 24 V – maksymalny prąd dla instalacji 24 V wynosi 3 A.
• Grubość tylko 3 mm – konstrukcja przystosowana do zabudowy w oprawach liniowych.

Bezdotykowy włącznik do profilu LED

UL-MOVE został zaprojektowany do liniowych opraw LED wykonanych z profili aluminiowych. Może być stosowany zarówno w profilach z kloszem wsuwanym, jak i z przesłoną montowaną na „klik”.

Moduł umieszcza się wewnątrz profilu razem z taśmą LED. Dzięki sterowaniu bezdotykowemu użytkownik nie musi montować na obudowie dodatkowego mechanicznego przycisku.

Włączanie, wyłączanie i ściemnianie ruchem dłoni

Krótki ruch dłoni przy czujniku powoduje włączenie lub wyłączenie podłączonego oświetlenia. Sterowanie odbywa się bez fizycznego kontaktu z modułem.

Przytrzymanie dłoni przy czujniku przez ponad około 2 sekundy powoduje przejście w tryb regulacji natężenia światła. Przejście w tryb ściemniania jest sygnalizowane miganiem diody znajdującej się na module.

Do jednokolorowych taśm LED MONO

UL-MOVE jest przeznaczony do sterowania jednokolorowym oświetleniem LED. Umożliwia zmianę jasności jednego obwodu LED, dlatego może współpracować z kompatybilnymi taśmami i listwami LED MONO 12V lub 24V DC.

Nie jest przeznaczony do niezależnego sterowania kanałami CCT, RGB ani RGBW. Do takich instalacji należy zastosować sterownik odpowiedni do rodzaju taśmy.

Obciążenie przy 12V i 24V

Dopuszczalne obciążenie zależy od napięcia zastosowanej instalacji:

• 12V DC: maksymalnie 5A / 60W
• 24V DC: maksymalnie 3A / 72W

Przy doborze taśmy LED należy sprawdzić jej całkowity pobór prądu i nie przekraczać limitu właściwego dla napięcia instalacji. W szczególności warto zwrócić uwagę, że wartość 5A dotyczy instalacji 12V, natomiast dla 24V maksymalny prąd wynosi 3A.

Montaż włącznika UL-MOVE

Moduł jest przeznaczony do montażu pomiędzy zasilaczem a jednokolorowym oświetleniem LED. Połączenia wykonuje się przez przylutowanie przewodów do odpowiednich pól na płytce.

• do strony oznaczonej LED należy podłączyć przewody prowadzące do oświetlenia LED,
• do strony zasilającej należy podłączyć przewody z odpowiedniego zasilacza 12V lub 24V DC,
• przed uruchomieniem należy sprawdzić poprawność polaryzacji i wykonanych połączeń.

UL-MOVE pracuje po stronie niskiego napięcia i nie może być podłączany bezpośrednio do sieci 230V AC.

Co zrobić, gdy czujnik nie reaguje?

Jeżeli po uruchomieniu włącznik nie reaguje prawidłowo na ruch dłoni, należy odłączyć zasilanie, odczekać około 30 sekund, a następnie ponownie załączyć zasilanie.

Przy problemach z działaniem należy również sprawdzić poprawność podłączenia modułu oraz położenie czujnika w profilu.

Parametry techniczne

• Rodzaj urządzenia: bezdotykowy włącznik / ściemniacz LED
• Obsługiwany typ oświetlenia: LED MONO
• Napięcie zasilania [V DC]: 12 / 24
• Maksymalny prąd przy 12 V [A]: 5
• Maksymalna moc przy 12 V [W]: 60
• Maksymalny prąd przy 24 V [A]: 3
• Maksymalna moc przy 24 V [W]: 72
• Funkcje: ON/OFF, regulacja jasności
• Sposób sterowania: bezdotykowy, ruchem dłoni
• Stopień ochrony: IP20
• Temperatura pracy [°C]: od -20 do +40
• Wymiary [mm]: 50 × 10 × 3
• Sposób podłączenia: lutowanie

Zastosowanie

UNILED UL-MOVE jest przeznaczony przede wszystkim do budowy liniowych opraw LED, w których potrzebne jest bezdotykowe sterowanie bez widocznego przycisku mechanicznego. Może być stosowany m.in. w oświetleniu meblowym, kuchennym, półkach, witrynach i innych oprawach wykonanych z profili aluminiowych LED.

Niewielkie wymiary pozwalają zintegrować moduł bezpośrednio z oprawą, a funkcja ściemniania umożliwia regulację jasności bez stosowania dodatkowego regulatora.
