Opis

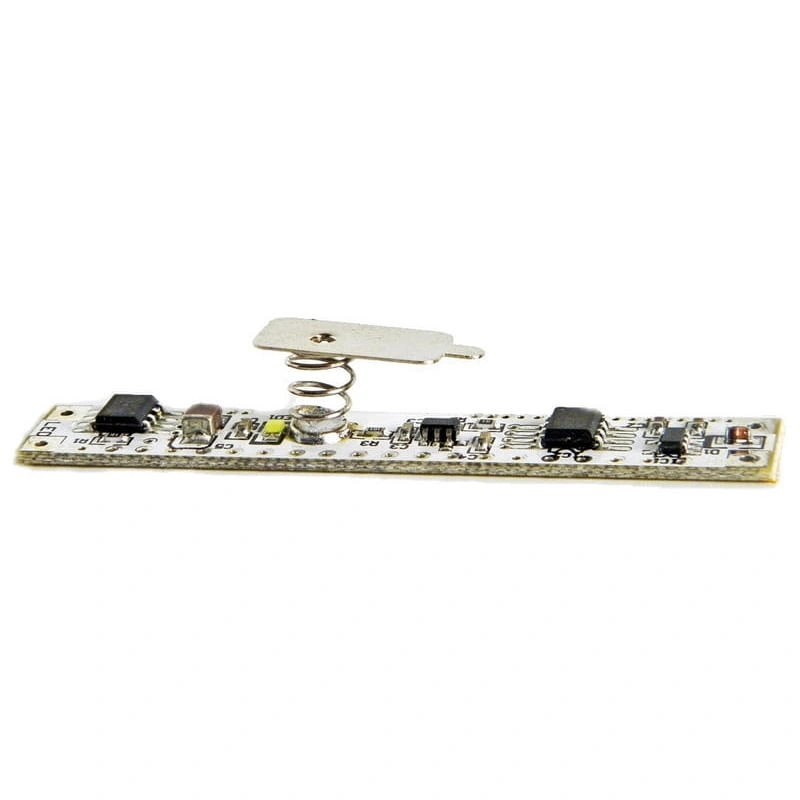

UL-TOUCH jest miniaturowym włącznikiem dotykowym dedykowanym do zastosowania w liniowych oprawach led opartych o profile aluminiowe z kloszem wsuwanym w profil, jak i montowanym na „klik”. Uniwersalne napięcia zasilania pozwala stosować włącznik z taśmami led o napięciu pracy 12V i 24V.
Instrukcja użytkowania:
Funkcje włącznika realizuje się poprzez przyciśnięcie palcem odcinka pleksi podświetlonej diodą LED. Krótkie przyciśnięcie powoduje włączenie/wyłączenie oświetlenia. Przytrzymanie włącznika pow. 2 sek. spowoduje mruganie diody sygnalizacyjnej i przejście w tryb regulacji natężenia światła.
UWAGA! W przypadku braku reakcji wyłącznika na ruch należy odłączyć zasilanie, odczekać 30 sek. i ponownie załączyć zasilanie.
- Napięcie zasilania: 12V / 24V DC
- Max. obciążenie 12V (5A) - 60W
- Max. obciążenie 24V (3A) - 72W
- Stopień ochrony: IP: IP20
- Temperatura pracy: -20oC ~ +40oC
- Wymiary: 56x10mm
- Grubość minimalna po ściśnięciu sprężyny: 4mm
Schemat podłączenia:
Montaż:
- Do złącza oznaczonego „LED” należy przylutować wyprowadzenia od oświetlenia LED.
- Do złącza oznaczonego zasilacz należy przylutować przewody od zasilacza 12/24VDC.
- Sprawdzić poprawność montażu i połączeń.
- Zamontować włącznik w miejscu przeznaczenia.
- Włączyć zasilanie
